Muokkaa mallia pisteitä siirtämällä
![](../__attachments/34490779/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490779/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490779/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Voit venyttää tai kutistaa mallin tai sen osien pituuksia valitsemalla venytettäviä pisteitä.
- Ohjelma ei kuitenkaan suostu esim. venyttämään tasopintaa spline-pinnaksi yhtä nurkkapistettä siirtämällä.
- Jos yrität sellaista pisteiden siirto, jossa pintojen tyyppi muuttuisi (taso > spline jne.), niin siirron sijaan ohjelma siirtää kaikkia mallin pisteitä, eli malli siirtyy paikasta toiseen.
- Yhden (tasopinnan) pisteen valinta tarkoittaa samaa, kuin olisit valinnut kaikki tasopinnan reunapisteet.
- Huomaa, että saman keskeisten ympyröiden pisteet liikkuvat aina yhdessä.
Käyttökohteet
- Toiminto on tarkoitettu pääosin kokoonpanossa olevien profiilimaisten osien venytykseen.
- Voidaan käyttää myös tuodun (import) osamallin tai sen yksityiskohtien venyttämiseen tai siirtämiseen.
- Osamallin pintojen siirtelyyn suosittelemme ensisijaiseksi työkaluksi toimintoa Siirrä pintoja.
Kokoonpano:

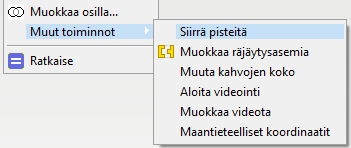

![](../__attachments/34490779/Siirr%C3%A4PisteitaKP.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tilannekohtainen toiminto: Muut toiminnot > Siirrä pisteitä.
Osamalli:

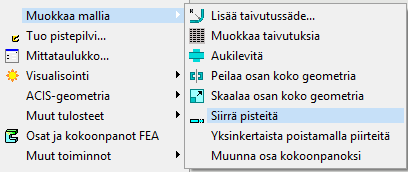

![](../__attachments/34490779/Siirr%C3%A4Pisteita.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tilannekohtainen toiminto: Muokkaa mallia > Siirrä pisteitä.
Pisteiden siirto:
- Koonnassa Tilannekohtainen toiminto: Muut toiminnot > Siirrä pisteitä.
- Osamallissa Tilannekohtainen toiminto: Muokkaa mallia > Siirrä pisteitä.
- Valitse pisteet rajaamalla ne murtoviivan avulla.
- Voit käännellä mallia hiiren avulla ennen aitaamista sellaiseen asentoon, että voit helposti aidata halutut pisteet.
- Kuittaa OK:lla rajausviivan osoitus (Huomaa, että ensimmäisen ja viimeisen pisteen ei tarvitse olla yhteneviä, sillä ohjelma yhdistää ensimmäisen ja viimeisen pisteen viivalla ja valitsee aitauksen sisään jäävät pisteet.
- Voit muokata valittua pistejoukkoa.
- Valitse piste ja poista se Poista-painikkeella tai tilannekohtaisella valikolla
- Lisää pisteitä Lisää-painikkeen avulla.
- Kuittaa OK:lla pisteiden käsittely, eli Pisteiden siirto-valikko poistuu.
- Osoita viitepiste.
- Osoita siirros eli viitepisteelle tuleva uusi paikka.
- Voit antaa tarkemman mitan sekä kaavan.
- Kuittaa arvot OK:lla

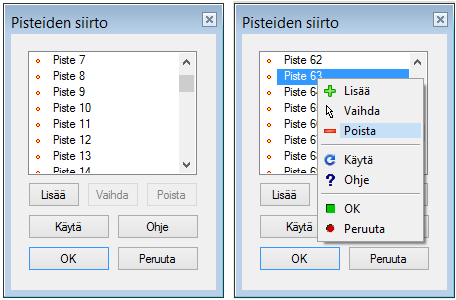

![](../__attachments/34490779/PisteidenSiirto3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Pisteiden siirron muokkaus
Valitse muokkaa piirrettä.
- Ensimmäiseksi voit vaikuttaa valittuihin pisteisiin. Voit lisätä, poistaa ja vaihtaa pisteen toiseen.
- Seuraavaksi voit osoittaa uuden viitepisteen ja siirroksen (eli viitepisteen uuden paikan)
- Tämän kohdan voit ohittaa OK- tai Valmis-kuittauksella.
- Jos et osoittanut siirrokselle uusia pisteitä, voit syöttää siirrokselle uuden siirtymä-arvon (mitan).
Piirteen poisto
Poista piirre valitsemalla se piirrepuusta ja tilannekohtaisella toiminnolla: Poista piirre.
Esimerkkejä

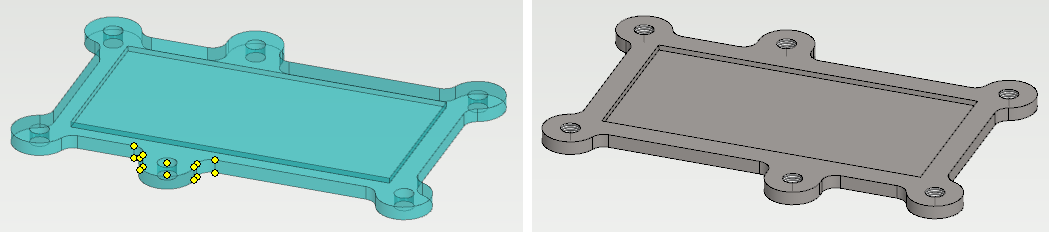

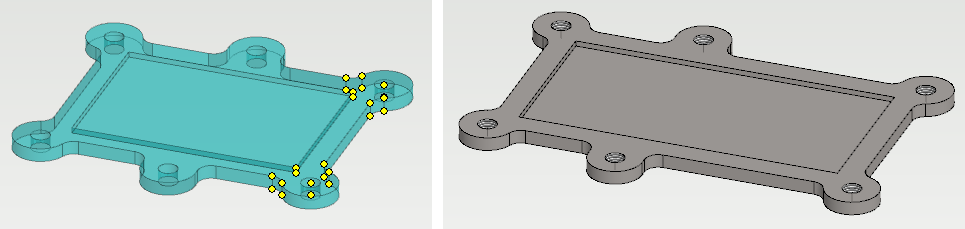

Alla olevissa esimerkeissä on käytetty osamallissa pisteiden siirtoa mallin muokkaamiseen.

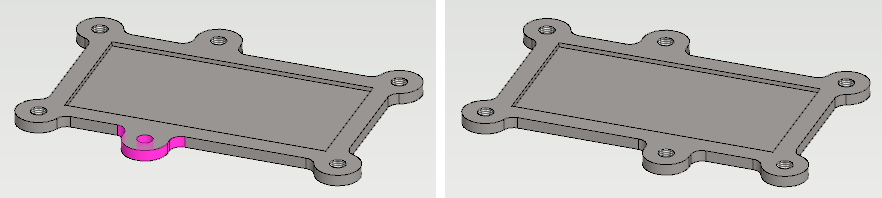

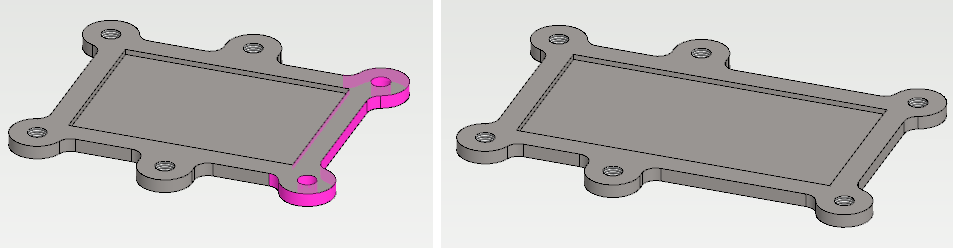

Alla samoihin tarpeisiin on käytetty toimintoa Siirrä pintoja.
![](../__attachments/34490779/Siirr%C3%A4Pintoja2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490779/Siirr%C3%A4Pintoja3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
