Siirrä pintoja
![](../__attachments/34490767/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490767/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490767/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

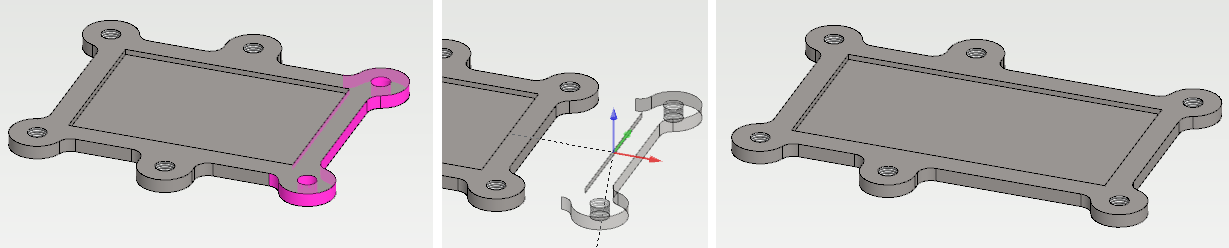

Yleiskuvaus ja vaatimukset
- Pintojen siirtoa voit käyttää kappaleen venyttämiseen siten että viereiset pinnat jatkavat "suuntansa säilyttäen".(Vertex ID: MEC-5430)
Käyttökohteet
- Kappaleen venyttämiseen, kun kappaleessa ei ole historiaa, jota muokkaamalla tarvittavat muutokset voisi tehdä.
![](../__attachments/34490767/SiirraPintoja.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Osa > Pinnat > Siirrä Pintoja.
Lisäys
- Käynnistä toiminto: Osa > Pinnat > Siirrä Pintoja.
- Valitse pinnat, joilta haluat siirtää.
- Kuittaa OK.
- Ohjelma esittelee valitut pinnat. Ellei lisättäviä pintoja ole, kuittaa OK.
- Ohjelma näyttää dialogin Siirrä pintaa.
- Jos osoitat kohdistimella uuden paikat, ohjelma täyttää etäisyyden ja esi-piirtää muodon.
- Täytä tarvittaessa dialogin tiedot:
- Referenssipisteen sijainti, X-,Y- ja Z-akselin suhteen.
- Kiertymät X-,Y- ja Z-akselin suhteen. (Huomaa kuitenkin, ettet voi kiertää tämän toiminnon avulla kappaletta)
Muokkaus ja poisto
Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisen valikon toiminnolla Muokkaa piirrettä.
- Voit muokata siirtymän ja kiertymän arvoja.

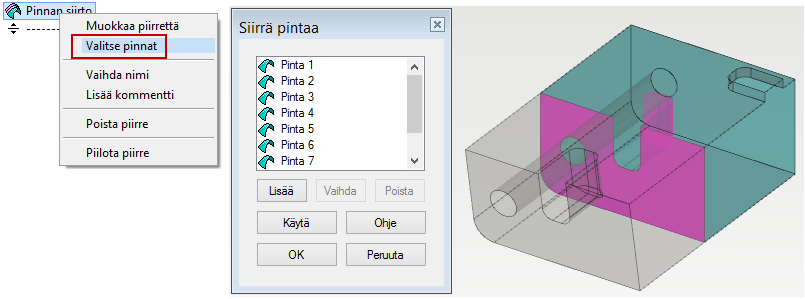

Jos haluat vaikuttaa valittuihin pintoihin, niin valitse piirre historiapuusta ja tilannekohtaisesta valikosta toiminto: Valitse pinnat.
![](../__attachments/34490767/ValitsePinnat.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Poista piirre
Poista piirre valitsemalla se piirrepuusta ja ota tilannekohtaisesta valikosta Poista piirre.
Esimerkkejä

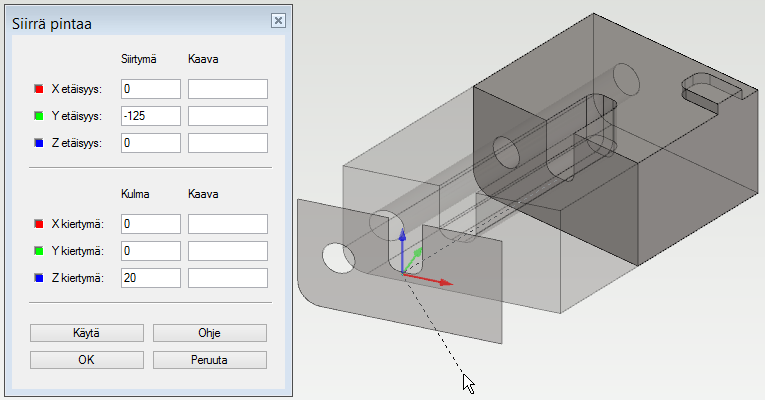

- Pinnalle on annettu kiertymä Z-akselin suhteen.
![](../__attachments/34490767/Z-kiertyma.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

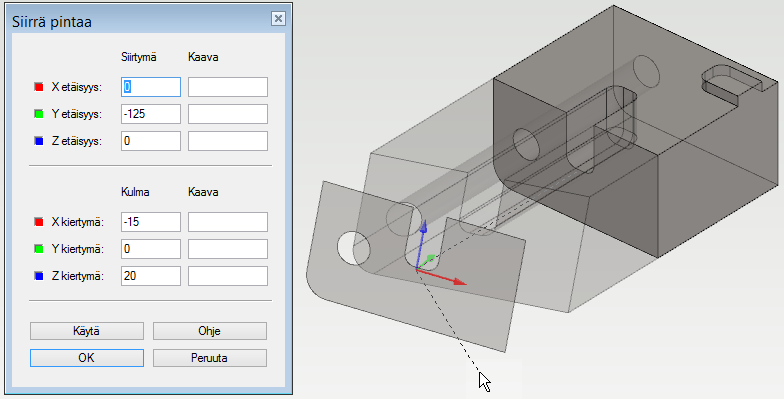

- Pinnalle on annettu kiertymät X ja Z-akselien suhteen.
- Huomaa, että kohdistimen mukana liukuva pinta kuvaa lähtöpintaa haluttuun kulmaan käännettynä, eikä siten vastaa kappaleeseen muodostuvaa pintaa. Käytä-painikkeen avulla näet kappaleen oikean muodon,
![](../__attachments/34490767/X-kiertym%C3%A4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

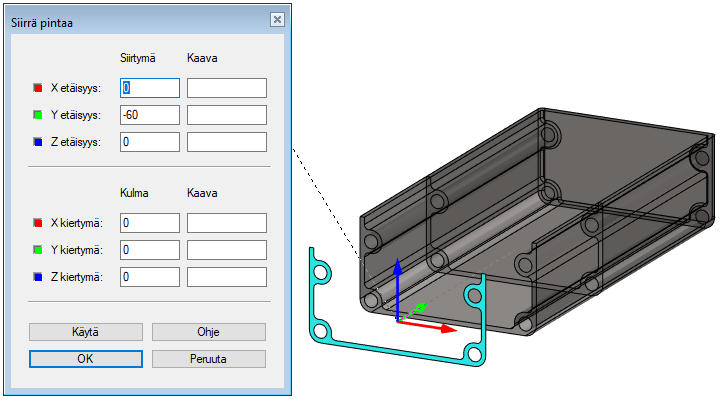

Pintaa on siirretty ja kierretty.
![](../__attachments/34490767/PinnanSiirto.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

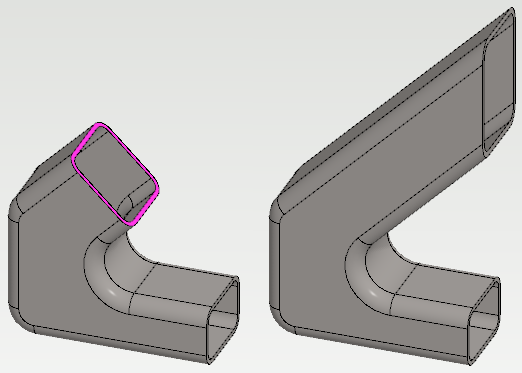

Pinnan siirtämisen avulla et voit muokata esim. seuraavaa kappaletta.
- Käytä tällaiseen tarpeeseen toimintoa Jatka pintoja.

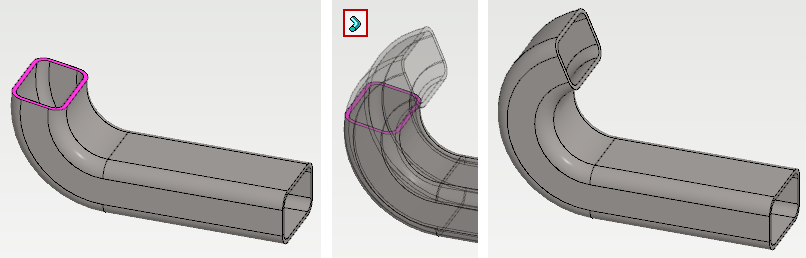

![](../__attachments/34490767/PinnanJatkaminen4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

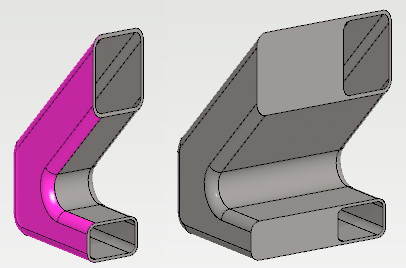

Kappaleen sivupintoja (huom. mukaan täytyy valita kaikki pyöristyspinnat) on siirretty.
![](../__attachments/34490767/Siirr%C3%A4Pintaa2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

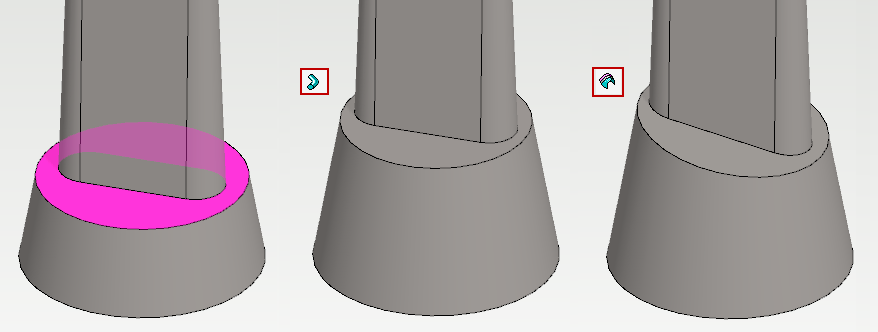

Vertailua pinnan siirtämisen ja jatkamisen välillä.
- Keskellä pintaa on jatkettu
- Oikealla pintaa on siirretty. Pinnan siirrolla päästäisi tässä tapauksessa myös samaan lopputulokseen kuin jatkamisella, mutta sen lisäksi pintaa voidaan kallistaa.
![](../__attachments/34490767/Jatkaminen_Siirtaminen.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
