Kierrä kappaletta tai sen osaa
![](../__attachments/34490773/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490773/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490773/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Voit kiertää kappaletta valitsemasi kiertoakselin ympäri tai osoittamalla päätypinnat, joiden välillä kappaletta kierretään (Vertex ID: MEC-5512)
Käyttökohteet
- Spiraalimaisten esineiden (kuljetin ruuvit, jääkairat) mallintaminen sekä kiertämällä valmistettujen koriste-esineiden (hiilihangot, makkaratikut yms.) mallintaminen.
Lataa tästä neliötangon malli (SMTK4.vxz), jolla voit harjoitella mallin kiertämistä.
- Mallin keskellä on valmiina pari ohjauskäyrää, joita voit käyttää kiertymäalueen määrittelyyn.
Lataa tästä neliötangon malli (SMTK4B.vxz), jossa on käytetty kiertymiä.
![](../__attachments/34490773/KierraNappula.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Osa > Pinnat > Kierrä.

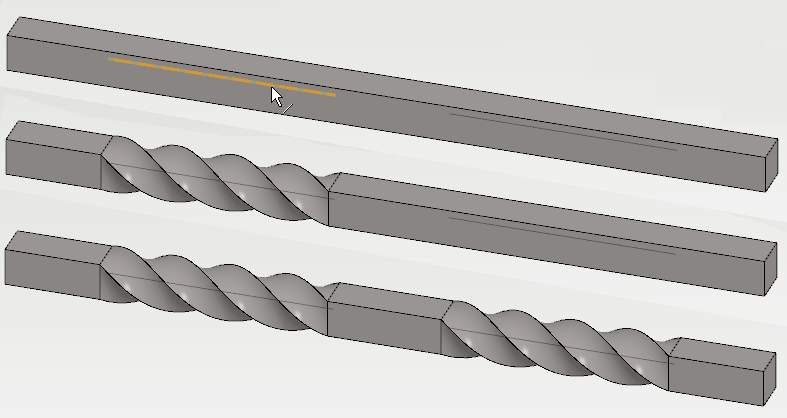

![](../__attachments/34490773/Kiertyma.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lisäys

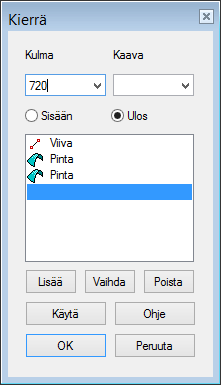

Käynnistä toiminto: Osa > Muotoilu > Kierrä.
Osoita kiertymäakseli (Voit jättää sen osoittamattakin, mutta silloin ohjelma arpoo kiertoakselin).
- Voit osoittaa kappaleesta pinnat joiden välille kiertymä tehdään (ei ole pakollista).
- Jos pintoja ei ole osoitettu, niin osoitetun kiertymäakselin päätypisteet määrittävät kiertymän välin.
Kiertymän kulma kertoo kuinka monta astetta kappaletta kierretään.
- 360 astetta tarkoittaa yhtä täyttä kierrosta.
Valinnalla Sisään/Ulos määrität kiertymän suunnan.
![](../__attachments/34490773/Kierra2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490773/Kierra.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Muokkaus ja poisto
Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisen valikon toiminnolla Muokkaa piirrettä.
Poista piirre valitsemalla se piirrepuusta ja ota tilannekohtaisesta valikosta Poista piirre.
Esimerkkejä

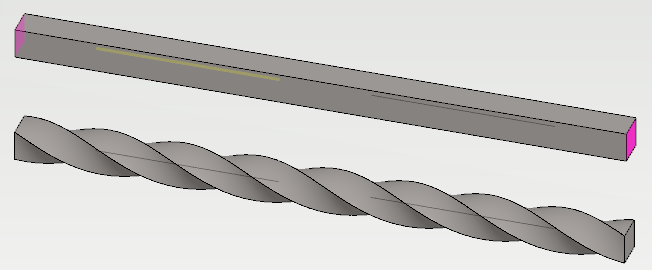

Alla on kiertymän rajoiksi osoitettu päätypinnat sekä kiertoakseli, joka sijaitsee kappaleen keskellä.
![](../__attachments/34490773/Kiertyma2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

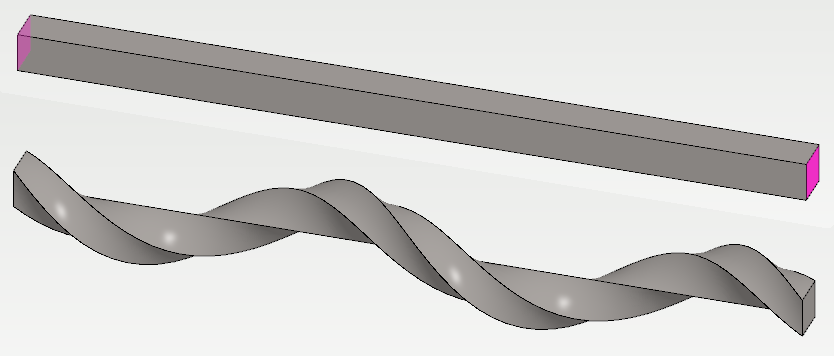

Alla on kiertymän rajoiksi osoitettu päätypinnat, mutta kiertoakselia ei ole osoitettu.
![](../__attachments/34490773/KiertoPintojenValilla.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

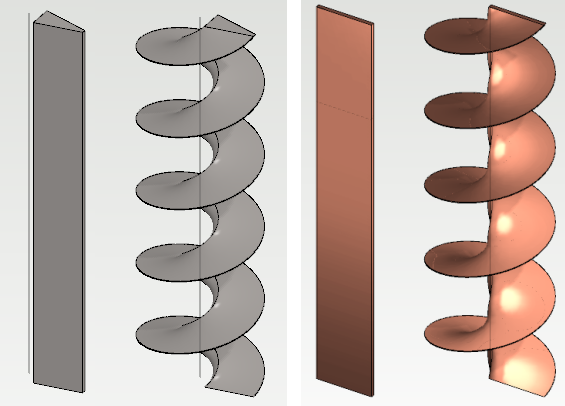

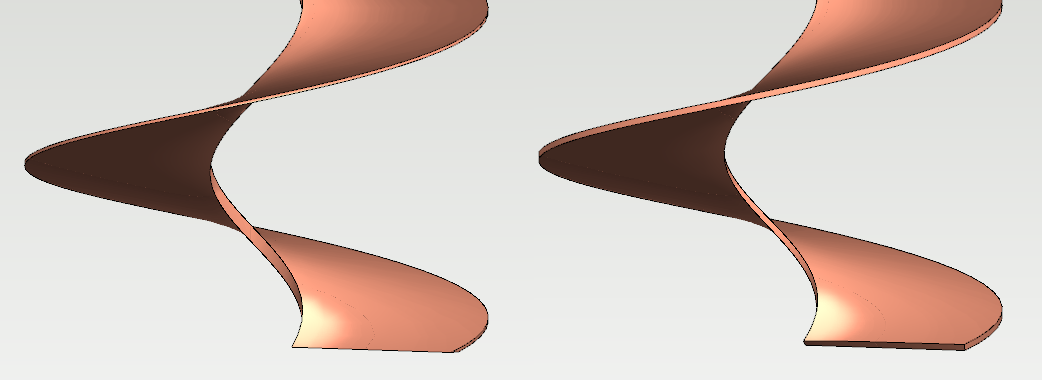

Alla pari spiraalimaista esitystä.
- Huomaa että poikkileikkaus säilyy jokaisessa pystyleikkauksessa täsmälleen samana.
- Toisin sanoen mitä tiheämpi on spiraalin kierre, sen ohuemmaksi kappale muodostuu.
- Huomaa myös, että vaikka poikkileikkaus on tasapaksu, niin kappaleesta muodostuu lähellä kiertoakselia paksumpi, kuin reunoilta
![](../__attachments/34490773/Kierra3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

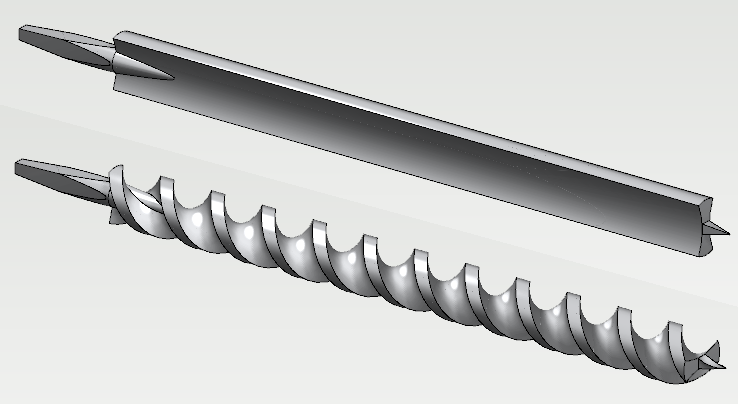

Alla on esimerkki perinteisestä puuporasta.
- Kiertoakseli lähtee vasta varsinaisen porarungon kohdalta, joten kiinnityskohtaa ei ole kierretty.
- Oikeaoppisesti poran kärkeen olisi voinut mallintaa erillisen muuta poraa paljon tiheämmän kiertymän.
![](../__attachments/34490773/Kierra5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lataa tästä puuporan aihion malli (SMTK5.vxz), jolla voit harjoitella mallin kiertämistä.
Lataa tästä puuporan malli (SMTK5B.vxz), jossa poran terässä ja kärjessä on mallia kierretty.
