Tee pintaketjusta ohutlevykappale
![](../__attachments/34490781/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490781/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490781/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Voit tehdä ohutlevykappaleen valitusta pinnasta tai tangentiaalisesta pintaketjusta. (Vertex ID: MEC-5431)
- Pyöristyksillä hallitaan helpoiten pintojen välinen tangentiaalisuus.
Käyttökohteet
- Muutoin hankalasti mallinnettavien ohuiden kappaleiden mallintaminen.
- Epätäydellisesti mallinnettujen ja toista Cad-järjestelmistä tuotujen ohutlevykappaleiden muokkaaminen aukilevitys-kelpoiseksi geometriaksi.
![](../__attachments/34490781/PintaketjunOffset.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tilannekohtainen toiminto: Pintaketjun offset...
Huomaa, että toiminto Osa > Pinnat > Pintojen offset tekee jonkin verran eri asioita, vaikka pika-kuvake onkin samanlainen.
Lisäys
- Valitse pinta ja
- Tilannekohtainen toiminto: Pintaketjun offset...

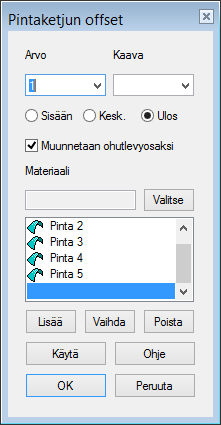

- Syötä ohutlevyn paksuus (tai valitse materiaali).
- Valitse ohutlevyn paksuuden suunta.
- Sisään (valitusta pinnasta sisäänpäin).
- Kesk. (ainetta lisätään valitusta pinnasta kumpaankin suuntaan).
- Ulos (valitusta pinnasta ulospäin).
- Materiaali
- Jos olette keränneet käyttämänne materiaalit ja näihin materiaaleihin ja menetelmiinne soveltuvat taipumataulukot tietokantaa (d_SMDSPEC), voit valita oikean materiaalin painikkeella Valitse.
- Ohjelma esittelee osoitetulle pinnalle tangentiaaliset pinnat.
- Voit poistaa osan pinnoista.
- Voit valita mukaan uusia pintoja, myös ei tangentiaalisia pintoja. Jos valitset ei tangentiaalisia pintoja, syntyvää kappaletta ei voi (ainakaan sellaisenaan) aukilevittää.
![](../__attachments/34490781/PintaketjunOffset2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Muokkaus ja poisto
Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisen valikon toiminnolla Muokkaa piirrettä.
Poista piirre valitsemalla se piirrepuusta ja ota tilannekohtaisesta valikosta Poista piirre.
Esimerkkejä
Import-kappaleesta aukilevityskelpoinen ohutlevykappale

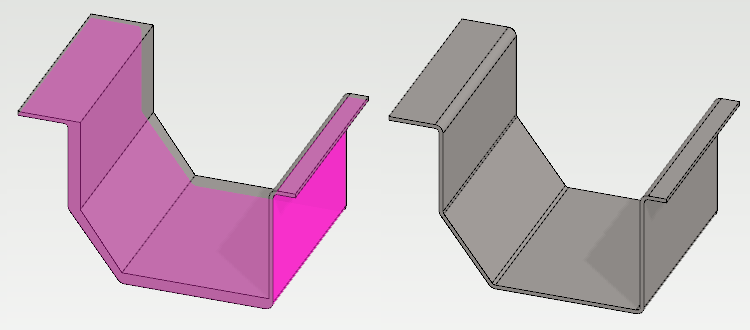

Alla karrikoitu esimerkki huonosti mallinnetusta ja tuodusta (import) ohutlevykappaleesta: Kappale ei ole kauttaaltaan tasapaksuinen eikä kaikissa nurkissa ole pyöristyksiä.
- Voit joutua lisäämään kappaleeseen pyöristyksiä, jotta saat aikaan haluamasi tangentiaalisen pintaketjun.
- Jos tuodun kappaleen pyöristyssäteet eivät ole haluttuja, voi vaikuttaa niihin toiminnolla Muokkaa taivutuksia.
![](../__attachments/34490781/PiOff1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lataa tästä korjattu ja ohutlevyksi tehty malli SMTK18B.vxz.
Huuvan mallinnus

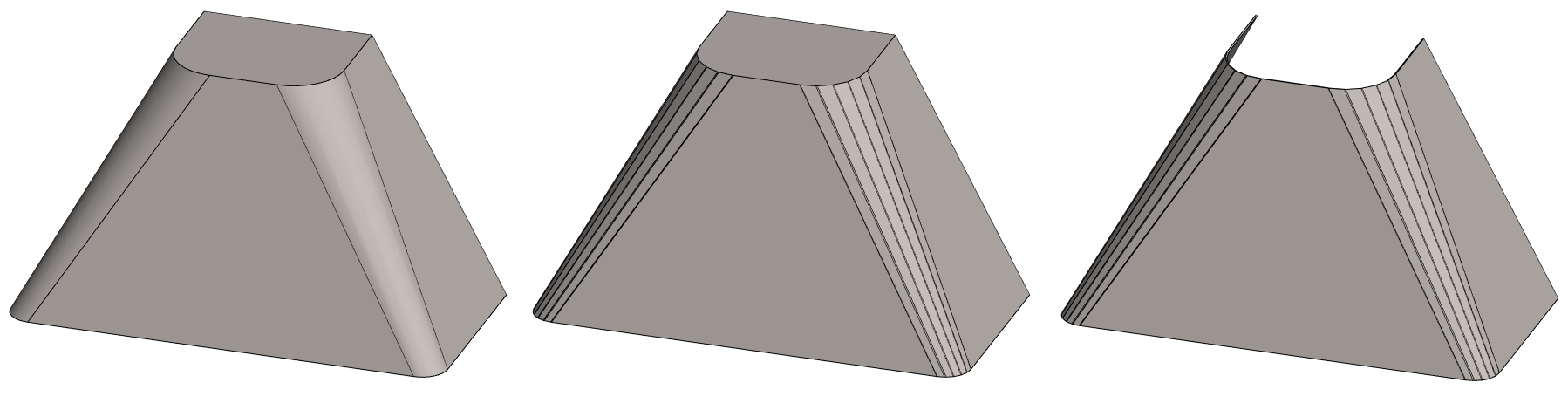

- Vasemmalla: Ensin on mallinnettu kaksi poikkileikkausta, joista on tehty kappale pinnoittamalla.
- Keskellä: Spline-pinnoille on tehty Pinnan särmäys, joka on löytyy Levyrakennesuunnittelu-option työkaluista.
- Oikealla: Tähän on käytetty toimintoa: Pintaketjun offset...
![](../__attachments/34490781/huuva.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lataa tästä huuvan aihio (SMTK19.vxz), jonka avulla voit harjoitella ohutlevymallin tekoa.
Lataa tästä aukilevityskelpoinen huuvan malli (SMTK19B.vxz),
