Pintojen lisäys suoraan 3D-luonnoksessa
![](../__attachments/34490787/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490787/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490787/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Pinta voidaan lisätä ja poistaa suoraan 3D-luonnostelutilassa. (Vertex ID: MEC-5375)
- Lisäys, muokkaus ja poisto onnistuvat vain 3D-luonnostelutilassa.
Käyttökohteet
- Voit täydentää pinnoiltaan epätäydellistä mallia suoraan 3D-luonnoksessa.
![](../__attachments/34490787/3d_LuonnosPinta.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

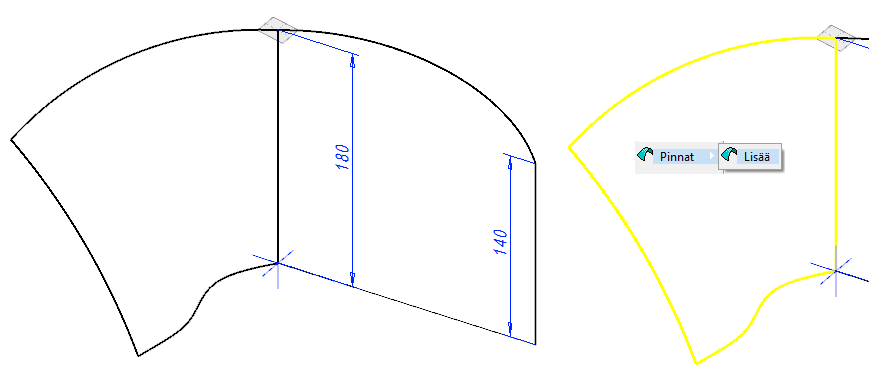

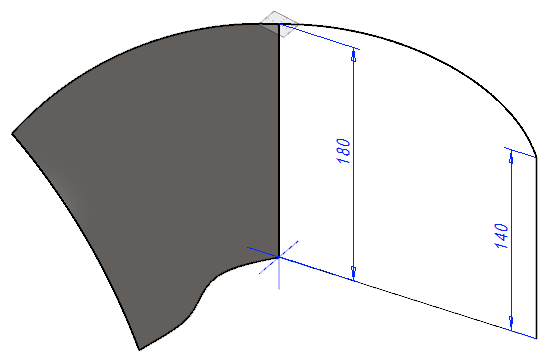

Lisäys
- Mallinnan ensin pintojen reunakäyrät (viivat).
- Valitse viivat joka muodostavat suljetun alueen.
- Valitse sen jälkeen tilannekohtainen toiminto: Pinnat > Lisää.
Huomioita
- Pinnan reunaviivoiksi kelpaavat kaikki mallin viivat, myös aikaisempien luonnosten viivat sekä muiden pintojen reunaviivat.
![](../__attachments/34490787/PinnanLis%C3%A4ys.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490787/3DLuonnosPinta.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Muokkaus
- Valitse piirrepuusta 3D luonnos ja mene muokkaamaan sitä.
- Muuta pinnan reunaviivojen geometriaa.
- Voit myös valita pinnan ja vaihtaa sen suuntaa.
- Palaa osamalliin OK:lla.
Poisto
- Valitse piirrepuusta 3D luonnos.
- Valitse pinta ja tilannekohtainen toiminto: Poista.
