Vaihda piirre
![](../__attachments/34490797/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490797/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490797/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Voit vaihtaa piirteen tai piirteitä jotka "rajoittuvat ei vierekkäisiin pintoihin".
- Toiminto ei vaihda piirteitä, jotka muodostavat ikään kuin kappaleen ulkopinnan siten että ne rajoittuva kahteen vierekkäiseen pintaan.
Käyttökohteet
- Sopii sekä tuotuihin (import) geometrioihin sekä Vertex-malleihin.
![](../__attachments/34490797/VaihdaPiirre.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tilannekohtainen toiminto: Muokkaa > Vaihda piirre.
Piirteen vaihtaminen
- Valitse vaihdettavasta piirteestä yksi pinta.
- Tilannekohtainen valiminto: Muokkaa > Vaihda piirre.
- Piirteen vaihto-dialogissa voit lisätä muita vaihdettavia piirteitä.
- Valitse korvaava piirre.
- Anna korvaavalle piirteelle mittatiedot, jos piirteessä on parametrisoituja mittoja.

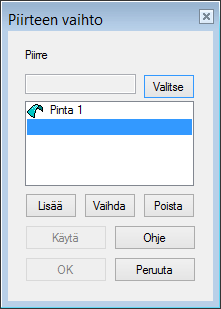

![](../__attachments/34490797/PiirteenvaihtoDialogi.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Vaihdetun piirteen muokkaaminen
- Voit muokata tuodun piirteen mittataulukkoa, jos piirteessä on sellainen valitsemalla kirjastopiirteen ja sen tilannekohtaisen toiminnon: Muokkaa piirrettä.
- Ohjelma esittelee ensin Piirteen vaihto-dialogissa vaihtoon liittyvät pinnat.
- Seuraavassa vaiheessa pääset muokkaamaan kirjastopiirteen mittataulukkotietoja.
- Et voi vaihtaa piirrettä suoraan toiseen piirteeseen.
- Poista piirre ensin, jonka jälkeen voit vaihtaa alkuperäisen piirteen toiseen piirteeseen.
Piirteen poisto
Poista piirre valitsemalla se piirrepuusta ja tilannekohtaisella toiminnolla: Poista piirre.
- Ohjelma palauttaa alkuperäisen piirteen takaisin paikalleen.
Esimerkkejä

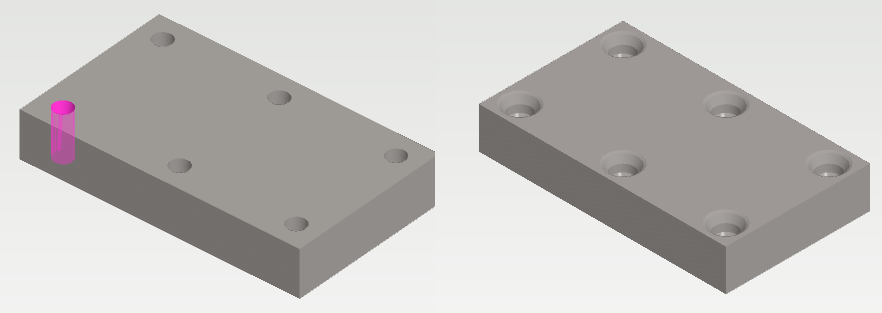

Poraus on vaihdettu kierrereiäksi
- Voit valita joko yhden reiän pinnan tai kaikkien reikien pinnat ja sitten tilannekohtaisen toiminnon Vaihda piirre.
- Tässä on ensin valittu yksi pinta ja Piirteen vaihto-dialogissa loput toiminnolla Lisää.
- Sen jälkeen on valittu piirrekirjastosta piirre DIN-332_DS. Piirteelle on annettu halutut mitat.
![](../__attachments/34490797/PiirteenVaihto2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

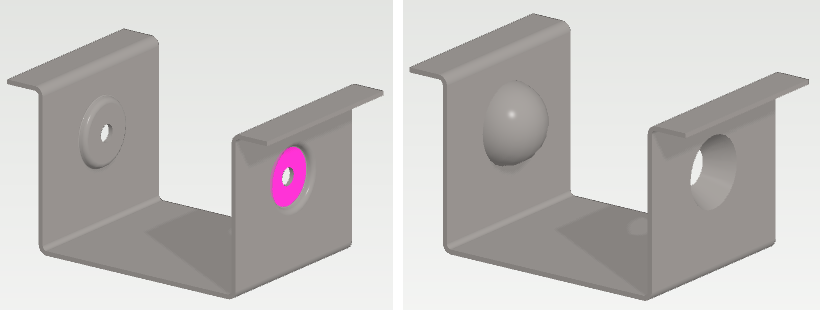

Ohutlevyn muotoilupiirteet
Toinen piirre on vaihdettu Levytyo > Muotoilu-kirjastosta löytyväksi piirteeksi Countersink ja toinen piirteeksi Dowel.
![](../__attachments/34490797/PiirteenVaihto1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
