Venytä kappaletta haluamaltasi väliltä
![](../__attachments/34490793/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490793/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490793/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Voit venyttää kappaletta joko osoitetun viivan matkalta tai osoitetun viivan suunnassa kahden osoitetun pinnan väliltä. (Vertex ID: MEC-5466)
- Jos kappaleessa ei ole venytyssuuntaa (ja venytyksen alku- ja loppukohtaa) osoittavaa viivaa tai pintoja, joiden välille venytys kohdistuu, niin mallinna ne ennen toimintoa.
Käyttökohteet
- Historiattoman (importoiduin) kappaleen venyttämiseen, koska muita keinoja siihen ei ole.
- Kappaleen venyttämiseen, jos aikaisempien historiapiirteiden käsittely tuntuu työläälle.
- Kun kappaleelle haetaan sellaista muotoa, jota ei muuten saa helposti aikaiseksi.
![](../__attachments/34490793/Venyt%C3%A4Painike.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Osa > Muotoilu > Venytä.
Lisäys

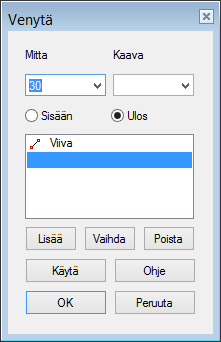

- Käynnistä toiminto: Osa > Muotoilu > Venytä.

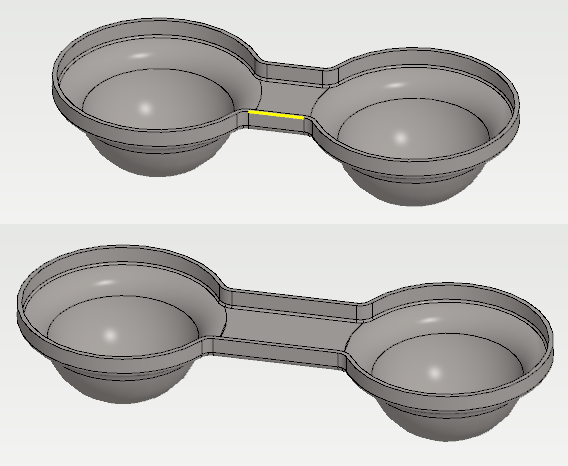

- Osoita venytyksen suuntaa ja pituutta osoittava viiva sekä tarvittaessa voit osoittaa kaksi pintaa, jolloin viiva määrää vain venytyksen suunnan ja pinnat venytyksen alku- ja loppukohdan.
- Syötä venytyspituus.
- Valinnalla Ulos venytät kappaletta ja valinnalla Sisään kutistat kappaletta.
![](../__attachments/34490793/Venyt%C3%A4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490793/Venytys.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Muokkaus ja poisto
Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisella toiminnolla Muokkaa piirrettä. Muuta Venytä-dialogin arvoja. Voit mm vaihtaa valitun viivan tai valitut pinnat toiseksi.
Poista piirre valitsemalla se piirrepuusta ja tilannekohtaisella toiminnolla: Poista piirre.
Esimerkkejä

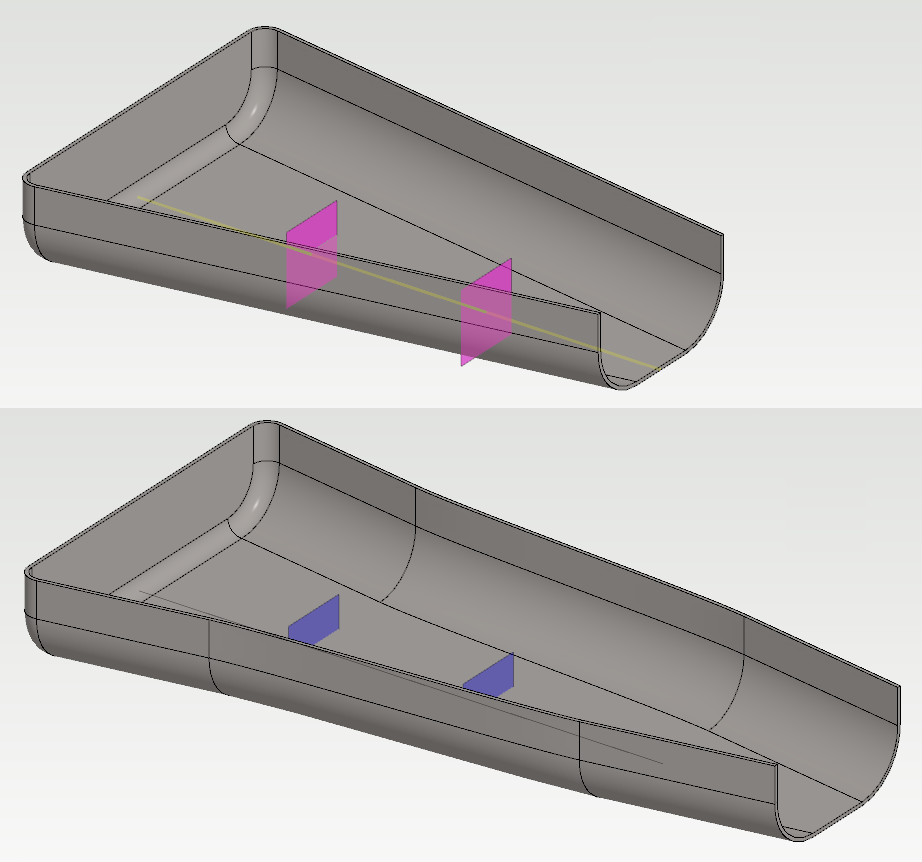

Alla venytyksessä on valittu viiva ja kaksi aputasoa.
- Jos aputasot ovat keskenään saman suuntaisia ei viivaa tarvitse valita.
![](../__attachments/34490793/Venytys2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

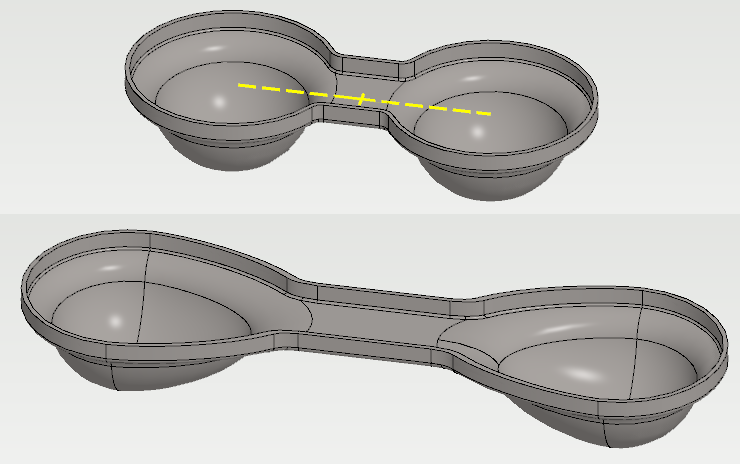

Pallomainen muoto on venytetty "lusikkamaiseksi" muodoksi.
![](../__attachments/34490793/Venytys3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lataa tästä aihio (SMTK22.vxz), jonka avulla voit harjoitella mallin venytystä tekoa.
- Mallissa on ohjauskäyrä, jota voit käyttää venymäalueen määrittelyyn.
- Voit käyttää myös kavennus-kohdan reunaviivaa tai itse mallintamaasi ohjausviivaa venymäalueen määrittelyyn.
Lataa tästä malli (SMTK22B.vxz), jossa venytys on tehty ohjausviivan avulla.

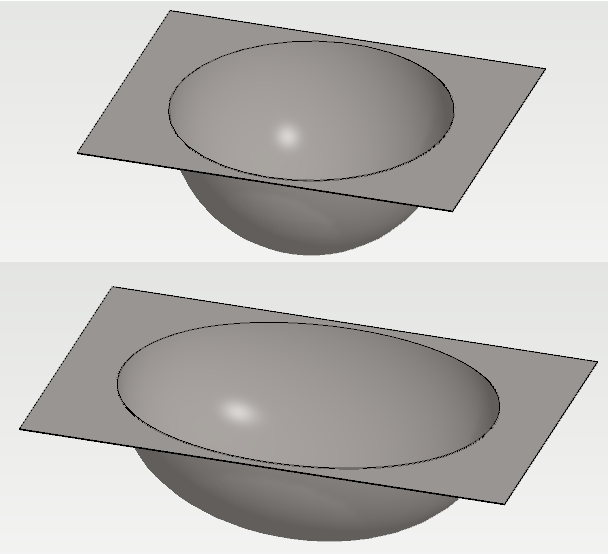

Pallomaisen altaan muoto on venytetty ellipsoidin muotoiseksi.
- Venytystä varten on levystä valittu molemmat päätypinnat.
![](../__attachments/34490793/Venytys4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
- Käytä tasomaisen osuuden päätypintoja venytysalueen määrittelyyn.

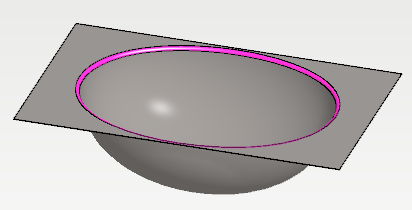

Vasemmalla näkyvän altaan reunapyöristykset kannattaa tehdä vasta venytyksen jälkeen, jotta niistä tulee vakiosäteiset.
- Huomaa myös että venytys tekee pinnoista eri paksuisia, riippuen venytyksen suunnasta suhteessa pintaan.
- Jos tällä pintojen paksuuden erolla on merkitystä ja kyseessä on pellistä valmistettava kappale, niin käytä lopuksi toimintoa Pintaketjun offset...
- Toisaalta jos kyseessä on syvävedetty kappale, niin tuolla tasapaksuisuudella ei ole merkitystä, sillä todellisuudessakin kappale ei enää vedon jälkeen ole tasapaksuinen.
![](../__attachments/34490793/Venytys5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
