Määrittele liikerata kokoonpanoon
Liikerata, yleistä
Liikerata mallinnetaan ohjauskäyrän avulla. Alla olevassa kokoonpanossa on tarkoituksena saada alikokoonpano liikkumaan ovaalia rataa pitkin. Koska rata muodostuu neljästä viivasta: kahdesta suorasta sekä puoliympyrästä, ne pitää yhdistää yhdeksi viivaksi, johon alikokoonpano voidaan sitoa geometrisilla ehdoilla.

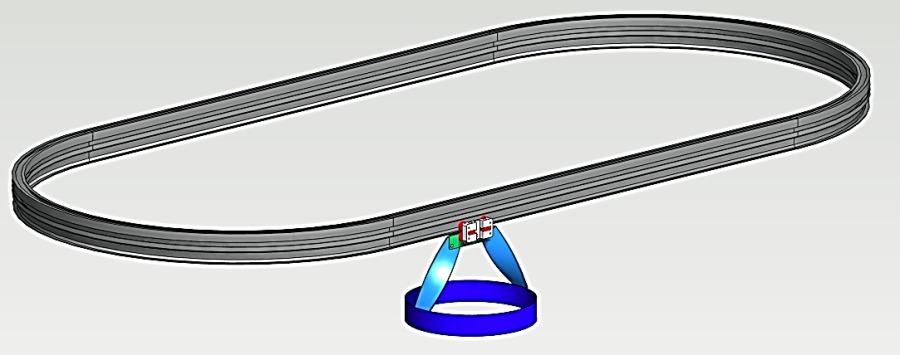

![](../__attachments/34490747/worddavec05813785b8866da3b0df86d7417d9a.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Alikokoonpanoon (Profiilirulla) on mallinnettu vaakasuuntainen ohjauskäyrä keskelle kokoonpanoa tehdylle aputasolle.

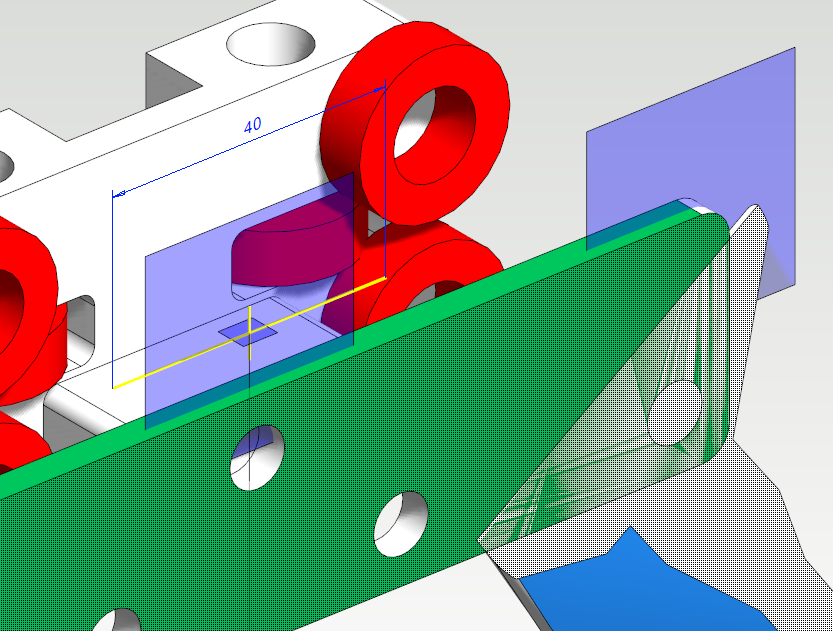

![](../__attachments/34490747/worddav125a49760eac37ebf880f50c7d346f2b.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lisäksi on tehty pystysuora ohjauskäyrä keskelle.Tämä siksi, että saadaan kelkka pysymään pystysuorassa sitä siirreltäessä rataa pitkin.

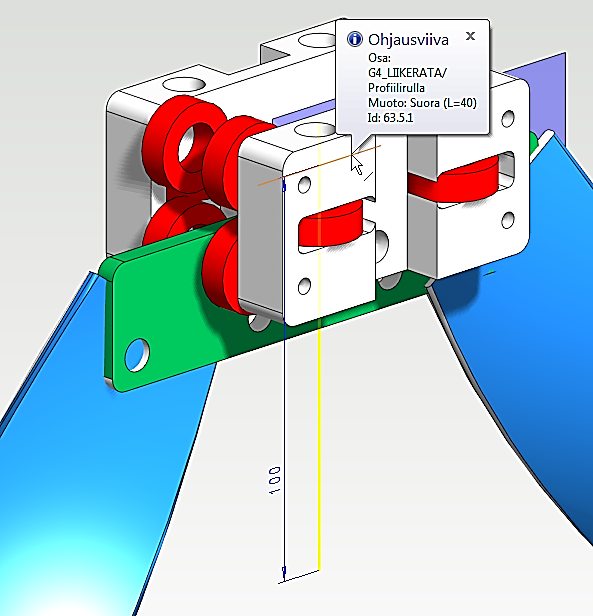

![](../__attachments/34490747/worddav1e0f84dbbf4578140ef5105d7804474a.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tee ohjaava geometria

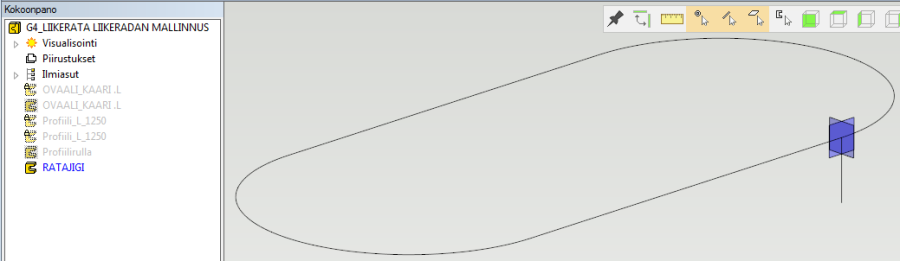

Liikerataa varten tehdään kokoonpanossa Skeleton-osa (tässä RATAJIGI).
![](../__attachments/34490747/worddav340530bb3c7168c8c8c1a4354efc2a4b.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

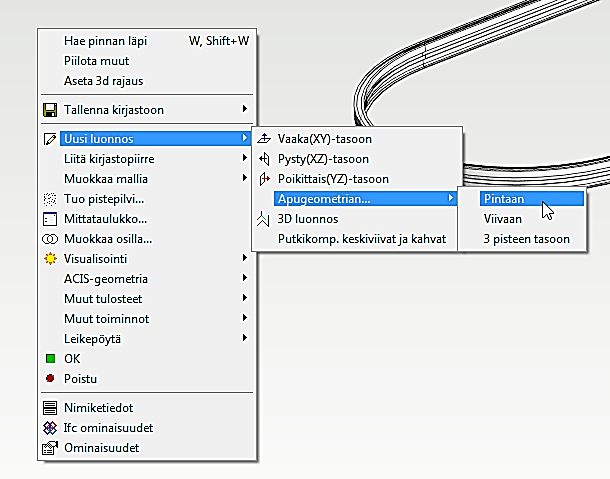

RATAJIGI-osassa tehdään Uusi luonnos -> ohjauskäyrä apugeometria pintaan.
![](../__attachments/34490747/worddav4f1d1c490f056e8c4547f3114b6ed53d.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

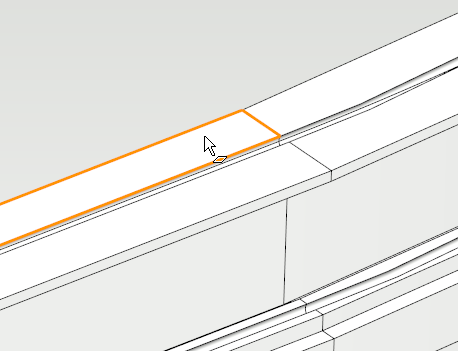

Pinnaksi valitaan ovaalin profiilin pohjapinta.
![](../__attachments/34490747/worddav8a7352034dd7ba8e091ad0ae3e2f4e58.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

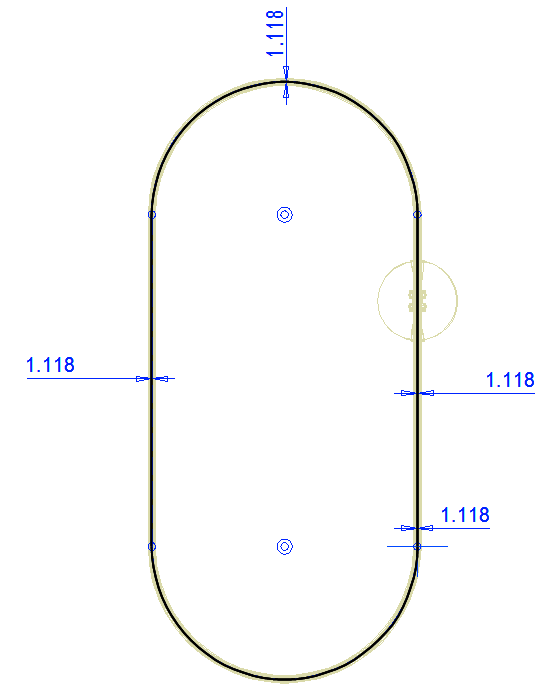

Ohjauskäyrä luonnostellaan keskelle profiileja:
![](../__attachments/34490747/worddavd02bbf050cf6532a67068945c7c452ea.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Hyväksytään.

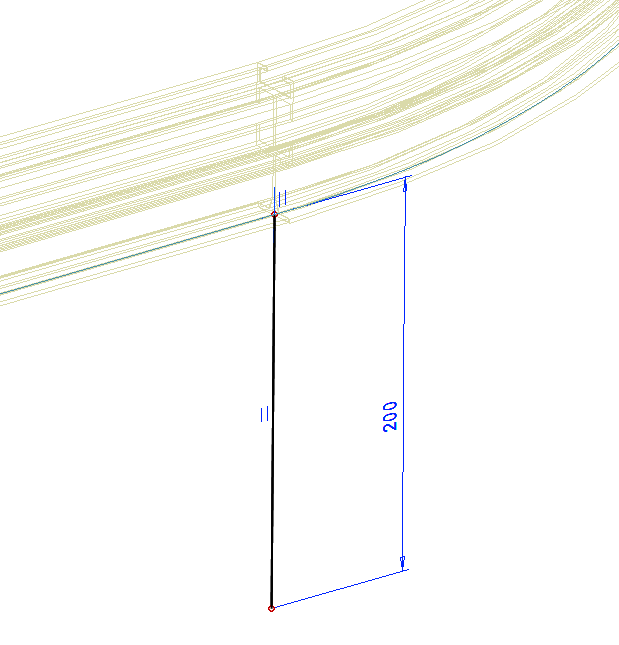

Lisäksi tarvitaan pystysuora ohjauskäyrä:
![](../__attachments/34490747/worddav3b7326dc575824848dce07560e606ef7.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Hyväksytään.

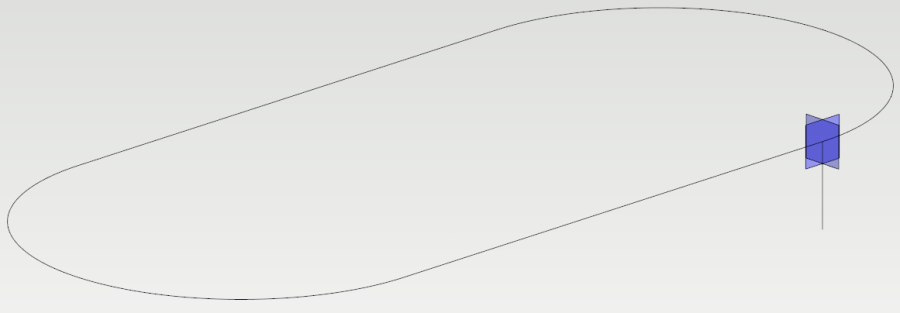

Ratakäyrä on nyt valmis.
![](../__attachments/34490747/worddavaa3c7b59491f8e0253e92c898dceb40d.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tehdystä käyrästä pitää vielä saada yhtenäinen, jotta kelkka pääsee liikkumaan koko radan pituudelta. Valitaan 3D-luonnos toimenpiteeksi.

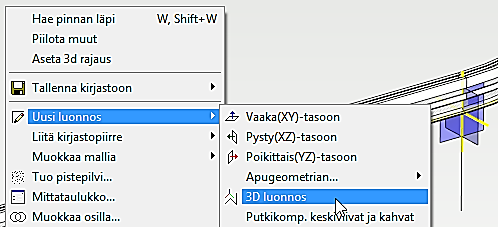

![](../__attachments/34490747/worddav88a14ee95f21455076a5ac5721d1a026.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Valitse:

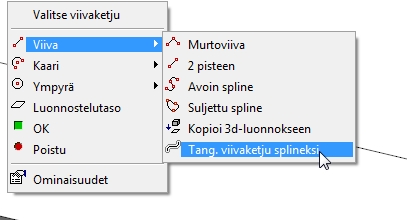

![](../__attachments/34490747/worddav65d483da59df58a2476455099de734c3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

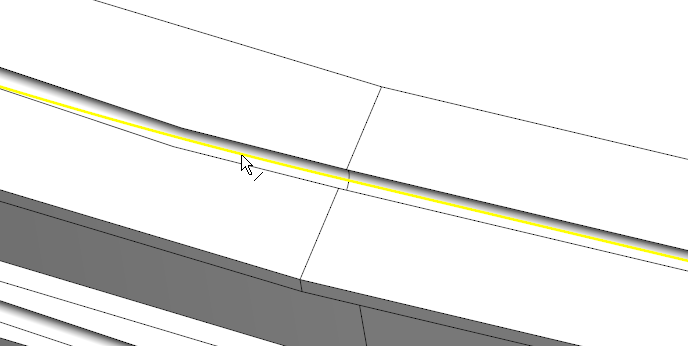

Valitse ohjauskäyrät:
![](../__attachments/34490747/worddavd096e7b560f35e3394d3fea799ac602e.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Valitse ohjauskäyrät (4kpl) ja kuittaa keskinäppäimellä.
![](../__attachments/34490747/worddav16f1728e4886c2cc2703da19aade6b38.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

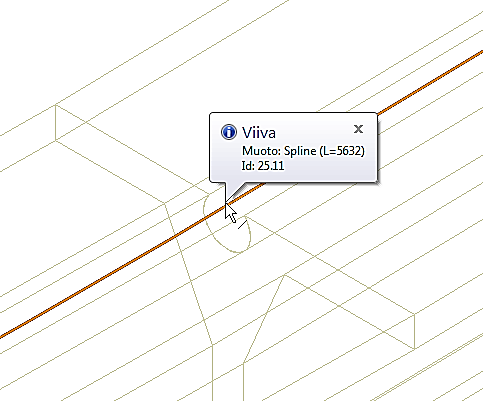

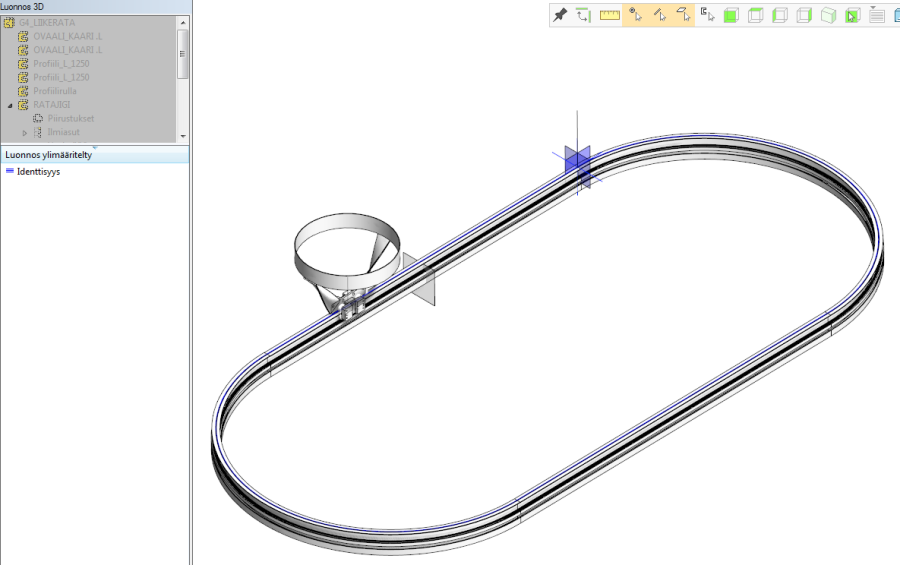

Ohjauskäyrät muuttuvat siniseksi osoituksena identtisyydestä. Osoittamalla yhdistettyä Splineä, näkee sen pituuden. OK.
![](../__attachments/34490747/worddavf9c2ad2f66ab80cd1675ff94fec5bc2d.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
RATAJIGI on valmis.
Määritä ehdot

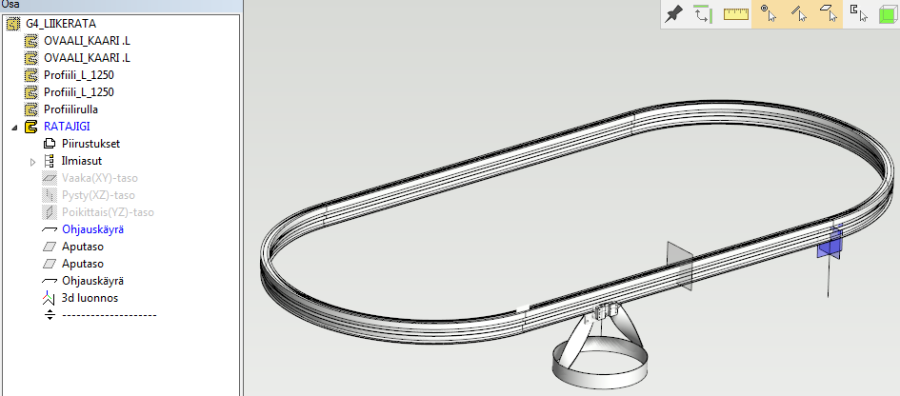

![](../__attachments/34490747/worddav06999988a1ad7d60ad411a1a064ca5a0.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Seuraavaksi alikoonpano yhdistetään ehdoilla RATAJIGIIN.

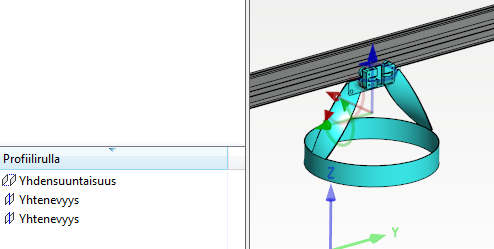

![](../__attachments/34490747/worddav579676aed38d0ec97ed9c50e1619b98b.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

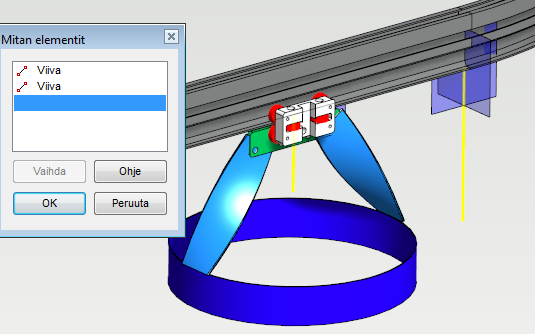

Yhdensuuntaisuus-ehto on määritetty rullakokoonpanon ja jigin pystysuorille ohjauskäyrille.
![](../__attachments/34490747/worddavf183766df899b1dbab379bba26a4ad26.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

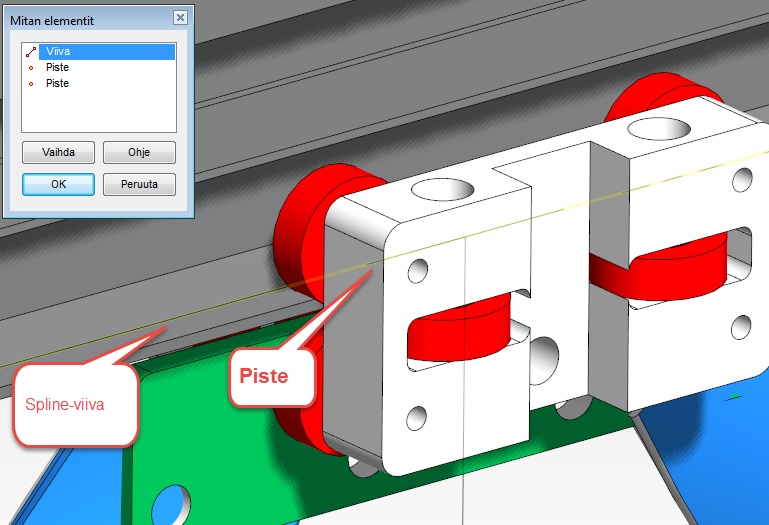

Yhtenevyysehto 1.
![](../__attachments/34490747/worddavf1ef2aa3a3ac8e5fdfb2f3f51901f320.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

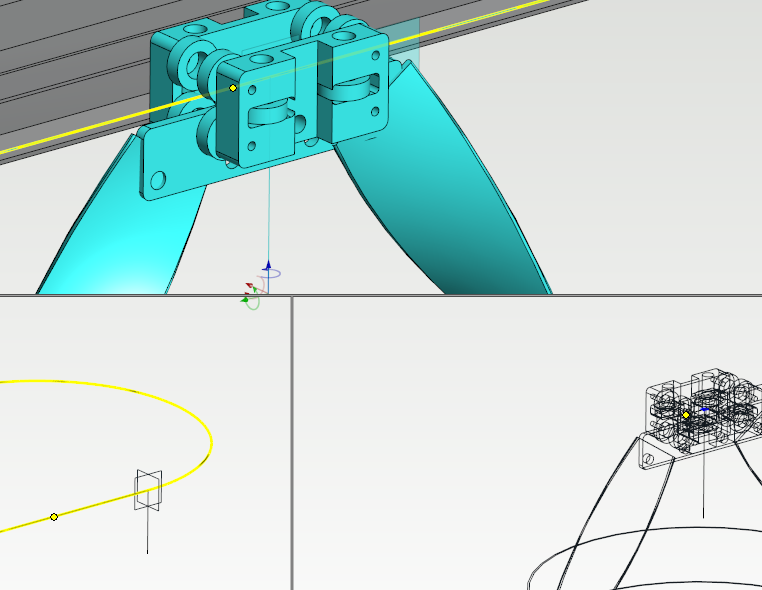

Yhtenevyysehto 1. valmis.
![](../__attachments/34490747/worddav9da0e1037c146d6c37c2d762f4102380.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lopuksi annetaan toinen yhtenevyysehto:

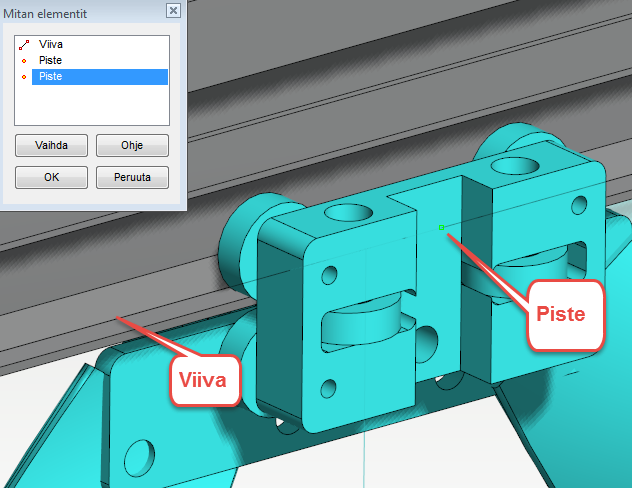

![](../__attachments/34490747/worddava8e274adc6c472be6b2386292cdf23c2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yhtenevyysehto 2. valmis.
![](../__attachments/34490747/worddav83541b1218423a24601a35a16058b820.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

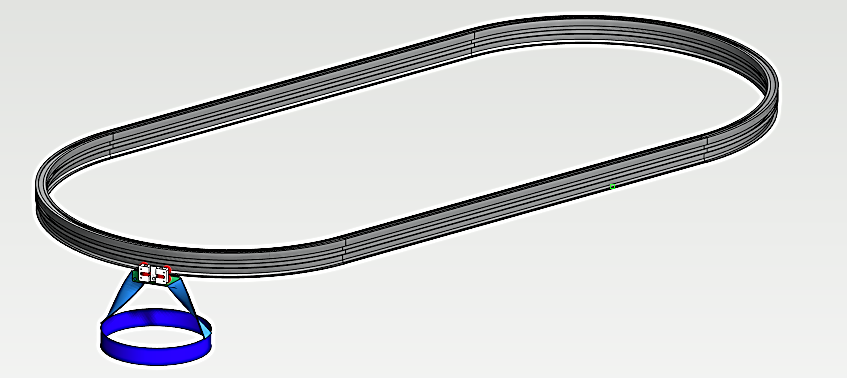

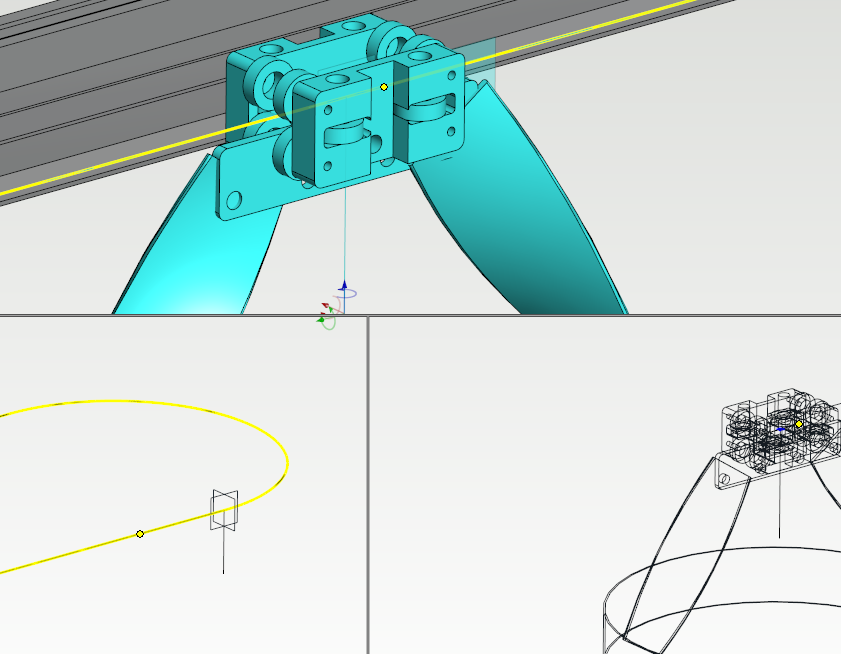

Liikerata valmis: Alikokoonpano seuraa ovaalia rataa.
![](../__attachments/34490747/worddavfb77d9eb365b7060d54176ffd0247ef1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Valmis.
