Yksinkertaista mallia
![](../__attachments/34490799/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490799/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490799/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Toimintoa käytetään poistamaan importoidusta osa-mallista vähämerkityksellisiä piirteitä ja samalla ohjelma "paikkaa" poistettavien pintojen jättämiä aukkoja kuromalla viereiset pinnan yhteen.
- Toimintoa kannattaa kokeilla "varovasti" valitsemalla aluksi vain yhdenlaisia poistettavia piirteitä ja lähdepintatyyppejä.
Käyttökohteet
- Tuodun (import) mallin keventäminen, kun mallia tarvitaan omassa kokoonpanossa vain tilavarausta ja muiden osien paikoitusta varten.
![](../__attachments/34490799/Yksinkertaista.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

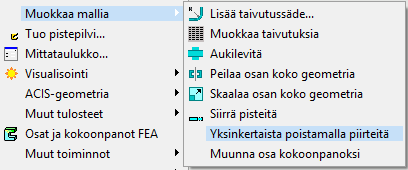

Tilannekohtainen toiminto: Muokkaa mallia > Yksinkertaista poistamalla piirteitä.
Mallin käsittely
- Osan tilannekohtainen toiminto: Muokkaa mallia > Yksinkertaista poistamalla piirteitä.

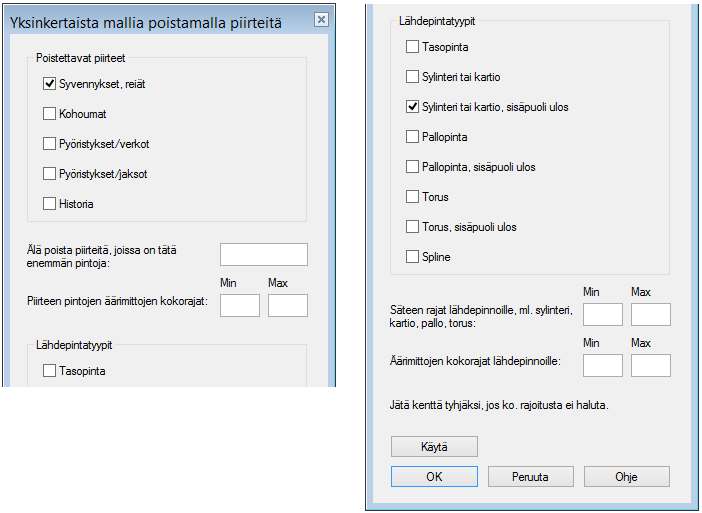

- Ohjelma avaa dialogin Yksinkertaista mallia poistamalla piirteitä.
- Valitse poistettavat piirretyypit
- Rajoita poistettavien piirteiden kokoa
- Joko piirteen sisältämien pintojen lukumäärän perusteella.
- Piirteen äärimittojen minimi- tai maksimikoon perusteella.
- Kohdista poistettavien piirteiden valinta pinnan geometrian tyyppiin (taso, sylinteri, pallo jne..)
- Rajaa poistettavien sylinteri, kartio, pallo tai toruspintojen kokoa minimi- tai maksimisäteen perusteella.
- Rajaan poistettavien pintojen kokoa minimi- tai maksimikoon perusteella.
![](../__attachments/34490799/YksinkertaistaDialogi.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490799/Yksinkert3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

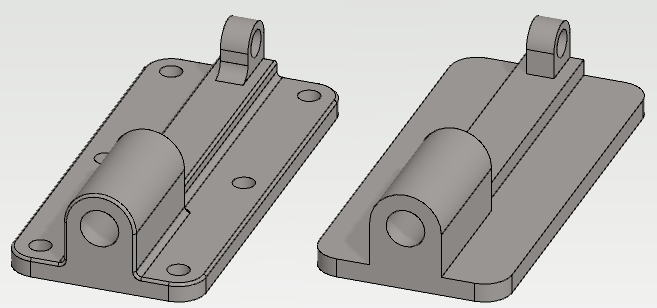

Lataa tästä pohjalevyn malli (SMTK24.vxz), jonka avulla voit harjoitella mallin yksinkertaistamista.
Lataa tästä pohjalevyn malli (SMTK24B.vxz), josta on poistettu kaikki pyöristykset.
- Huomaa, että voit rajoittaa pyöristysten poistoa pyöristyksen koon perusteella.
Esimerkkejä

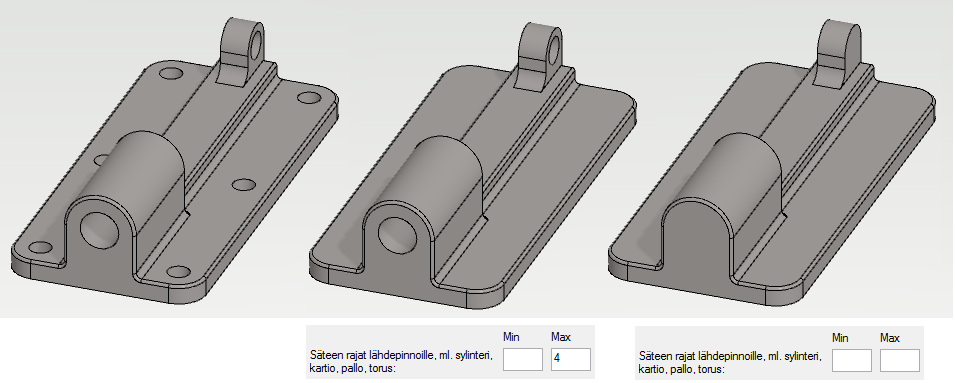

Reikien poisto
- Vasemmalla importoitu malli. Yksinkertaistusta varten on tehty seuraavat valinnat:
- Poistettavat piirteet: Syvennykset, reiät.
- Lähdepintatyypit: Sylinteri tai kartio, sisäpuoli ulos.
- Keskellä on käytetty kokorajoitusta (4 mm).
- Oikealla ei ole käytetty kokorajoitusta, joten kaikki reiät on poistettu.
![](../__attachments/34490799/Yksinkert1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

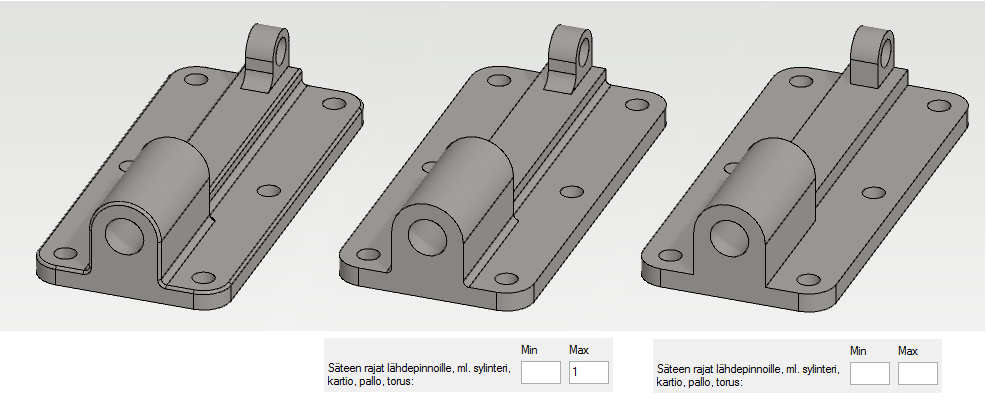

Pyöristysten poisto
- Vasemmalla importoitu malli, josta tullaan
- Poistavat piirteet: Pyöristykset, verkot.
- Lähdepintatyypit: Sylinteri tai kartio, sisäpuoli ulos.
- Keskellä on käytetty kokorajoitusta (1 mm)
- Oikealla ei ole käytetty kokorajoitusta, joten kaikki sisänurkan pyöristykset on poistettu.
![](../__attachments/34490799/Yksinkert2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

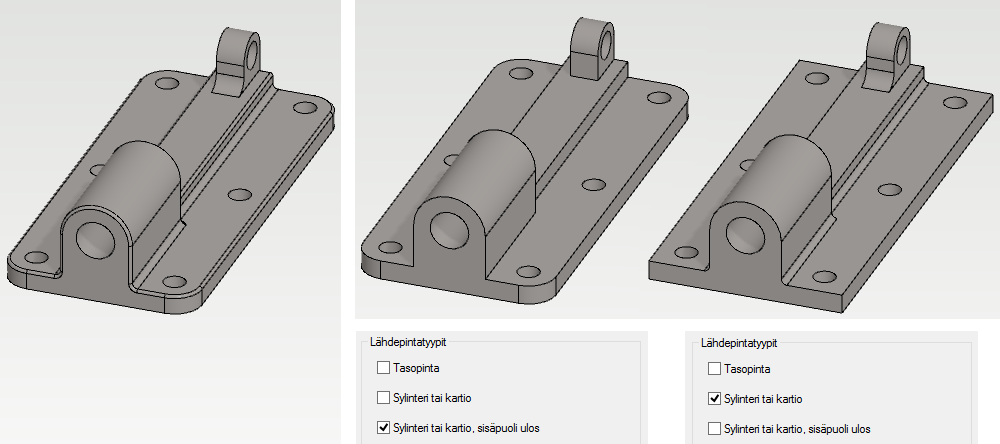

Sylinteri-pintatyyppien erot
- Vasemmalla importoitu malli, josta tullaan poistamaan: Pyöristykset, verkot.
- Keskellä malli, josta on poistettu: Sylinteri tai kartio, sisäpuoli ulos.
- Oikealla malli, josta on poistettu: Sylinteri tai kartio.
![](../__attachments/34490799/Yksinkert4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

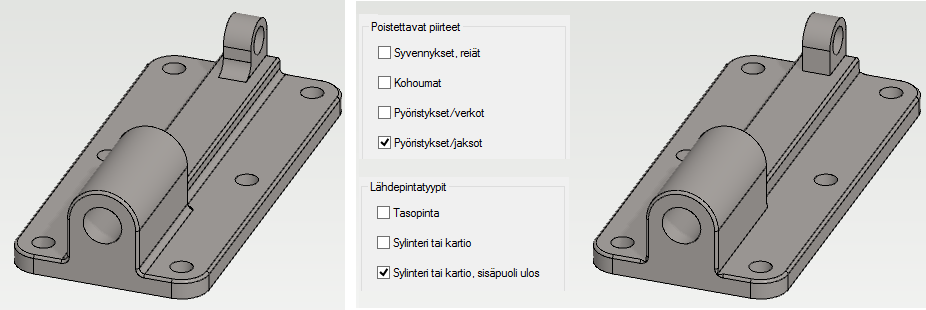

Pyöristykset/jaksot valinnan merkitys yksittäisiin pyöristyksiin
Tässä on valittu Pyöristykset/jaksot, eikä Pyöristykset/verkot, joten mallista on pyritty poistamaan yksittäisiä pyöristyksiä ja sinne on jätetty pyöristysverkkoja eli "pyöristysketjuja".
![](../__attachments/34490799/Yksinkert5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
