Pinnan aukon täydennys
![](../__attachments/34490785/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490785/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490785/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Pinnalla oleva aukko voidaan täydentää ympäröiville pinnoille tangentiaaliseksi pinnaksi (Vertex ID: MEC-5428)
- Tämä ominaisuus vaatii, että on hankittu optio Pintamallinnuksen lisätoiminnot (o135).
Käyttökohteet

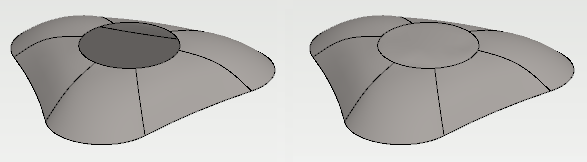

- Kun on saatu sellainen pintamalli, josta puuttuu pinta/pintoja, jotka tarvitaan, jotta mallista saadaan kappale jota voidaan työstää ja kun lisätyn pinnan pitää olla tangentiaalinen ympäröiville pinnoille
![](../__attachments/34490785/Aukkokappale.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
- Jos lisättävälle pinnalle ei aseteta tangentiaalisuusvaatimuksia, voidaan kappaleen muodostamista kokeilla toiminnolla Muodosta kappale.
Lataa tästä pintamalli (SMTK12.vxz), jolla voit harjoitella aukon täyttämistä juohevasti.
- Jos käytössäsi ei ole optiota Pintamallinnuksen lisätoiminnot, niin voit tehdä pintajoukosta kappleen toiminnolla Muodosta kappale.
Lataa tästä pintamalli (SMTK12B.vxz), jossa aukko o täydennetty toiminnolla Täytä aukko.
![](../__attachments/34490785/T%C3%A4yt%C3%A4AukkoNappi.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Osa > Pinnat > Täytä aukko
Lisäys
- Valitse toiminto Osa > Pinnat > Täytä aukko.
- Osoita aukon viereinen viiva.
- Täytä dialogin tiedot

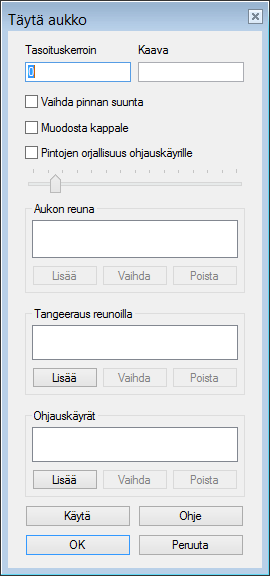

Dialogin tiedot:
Tasoituskerroin ja kaava
- Kuvaa lisättävän pinnan tangentiaalisuutta
- Mitä suurempi kerroin on, sitä vähemmän pinta tangeeraa viereisiin pintoihin ja pinnasta tulee "latteampia".
Pinnan suunta ja kappaleen muodostus
- Voit tarvittaessa vaihtaa pinnan suunnan. Pinnan suunnalla on merkitystä kappaleen muodostuksessa.
- Jotta kappale voi syntyä Acis'n rajapinta-mallinnuksen edellyttämällä tavalla pitää kaikki pintojen olla "oikein päin". Pinnat ovat "oikein päin", jos aiotun kappaleen sisään ei näe yhdenkään pinnan läpi, kun asetus File > asetukset > Piirustukset, mallit > Näkymä > Malli > Näytä pinnat molemmin puolin aina" ei ole valittuna (Eli täppä puuttuu).
- Voit tarvittaessa muodostaa samalla kappaleen.
Pintojen orjallisuus
- Jos olet valinnut myös ohjauskäyriä, voit liukukytkimen avulla määrittää kuinka orjallisesti pinta seuraa ohjauskäyriä.
- Pienillä arvoilla pinnasta tulee yksinkertaisempi, mutta se ei tällöin välttämättä seuraa ohjauskäyriä yhtä tarkasti, kuin suuremmilla arvoilla.
Aukon reunaviiva
- Voit valita yhden tai useampia aukon reunaviivoja
Tangeeraus reunoilla
- Oletuksena pinta pyrkii tangeeraamaan kaikkien aukon reunoilla olevien pintojen kanssa.
- Jos kuitenkin haluat, että tangeeraus tapahtuu vain osaan aukon reunan pinnoista, valitse niiden pintojen reunaviivat. Tällöin muiden pintojen suhteen sallitaan "terävät" nurkat.
Ohjauskäyrät
- Voit osoittaa useita ohjauskäyriä, jotka määrittävät pinnan muotoa.
![](../__attachments/34490785/T%C3%A4yt%C3%A4AukkoDialogi.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Muokkaus
Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisen valikon toiminnolla Muokkaa piirrettä.
- Voi määritellä aukon täyttöä edellä lisäys-kohdassa esitellyn Täytä aukko-dialogin avulla.
Poisto
Poista piirre valitsemalla se piirrepuusta ja ota tilannekohtaisesta valikosta Poista piirre.
Esimerkki
![](../__attachments/34490785/T%C3%A4yt%C3%A4Aukko.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

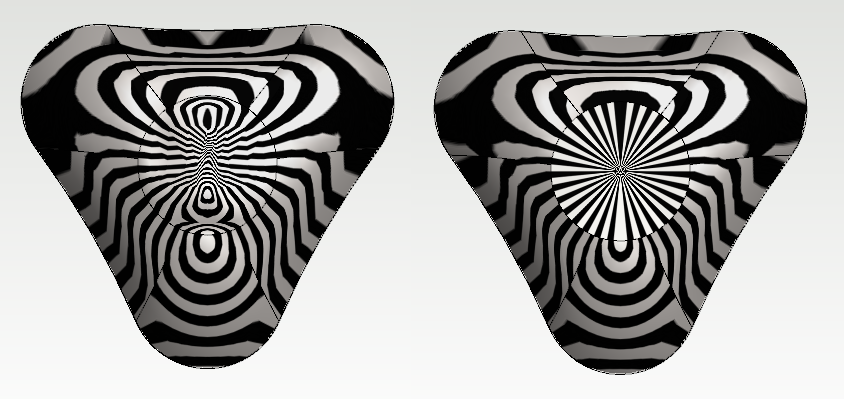

Vasemmalla ympyrämäinen pinta on tehty toiminnolla Täytä aukko ja oikealla se on muodostunut toiminnolla Muodosta kappale.
- Vasemmalla olevan kappaleen yläpinta on tangentiaalinen viereisille pinnoilla (Pintojen reunojen yli juohevasti jatkuva seepra-kuviointi todentaa asian).
- Oikealla olevan kappaleen yläpinta on tasomainen, joten sen ja viereisten pintojen välillä on terävä reuna.
