Poista mallista piirteitä
![](../__attachments/34490771/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490771/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490771/G4_InD_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Yleiskuvaus ja vaatimukset
- Voit poistaa mallista mm reikiä tai ulokkeita, jotka "rajoittuvat ei vierekkäisiin pintoihin".
- Toiminto ei poista piirteitä, jotka muodostavat ikään kuin kappaleen ulkopinnan siten että ne rajoittuva kahteen vierekkäiseen pintaan. Tämän takia esim. pyöristyksiä ei voi poistaa tällä toiminnolla.
- Käytä pyöristysten poistamiseen toimintoa Yksinkertaista poistamalla piirteitä.
Käyttökohteet
- Tuodun (Importoitu) mallin pienten yksityiskohtien poisto.
- Voidaan käyttää myös Vertex-mallin piirteiden poistoon, mutta siihen suosittelemme piirteiden poistoa kappaleen piirrehistoriaa käsittelemällä.
![](../__attachments/34490771/DetaljinPoisto.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490771/PoistaPiirre.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tilannekohtainen toiminto: Muokkaa > Poista piirre.
- Toiminto löytyy kun olet ensin valinnut kappaleesta yhden tai useamman pinnan.
Osamallin yksityiskohtien poistaminen
- Valitse pinta tai pintoja ja sitten
- Tilannekohtainen toiminto: Muokkaa > Poista piirre.
Muokkaus ja Poisto
Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisen valikon toiminnolla Muokkaa piirrettä.
- Voit poistaa piirteitä (pintoja) listalta.
- Voit lisätä piirteitä listalle.
Poista piirre valitsemalla se piirrepuusta ja ota tilannekohtaisesta valikosta Poista piirre, jolloin mallissa alun perin olleet osiot tulevat näkyviin.
Esimerkkejä

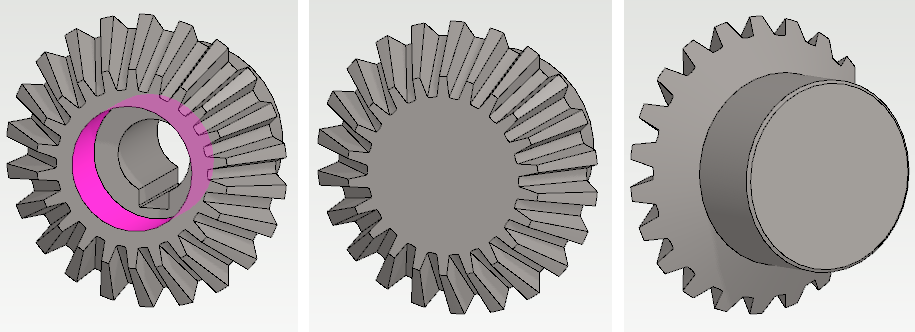

Hammasrattaan läpireikä muotoineen
- Valitsemalla yksi pinta, poistuu koko kappaleen sisällä oleva muoto, jolloin voit mallintaa uuden reiän halutun kokoisena ja muotoisena.
![](../__attachments/34490771/PoistaPiirreEs1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lataa tästä hammasrattaan malli (SMTK13.vxz), jolla voit harjoitella piirteiden poistoa.

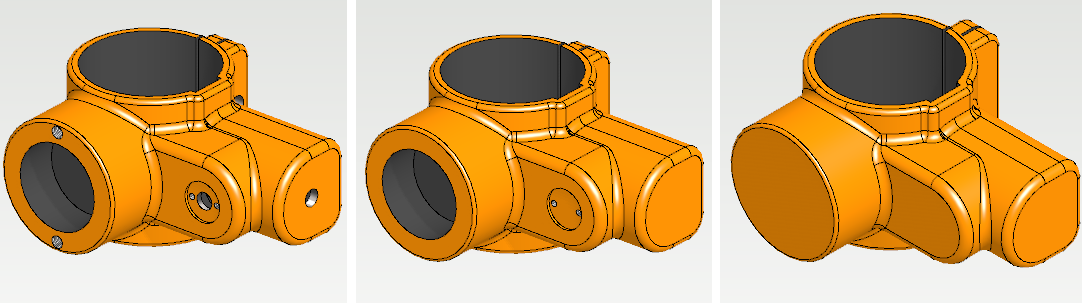

Reikien poistoa
- Pystysuuntaista isoa reikää ei voi poistaa, koska se rajoittuu useisiin vierekkäisiin pintoihin.
![](../__attachments/34490771/PiirteenPoisto.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

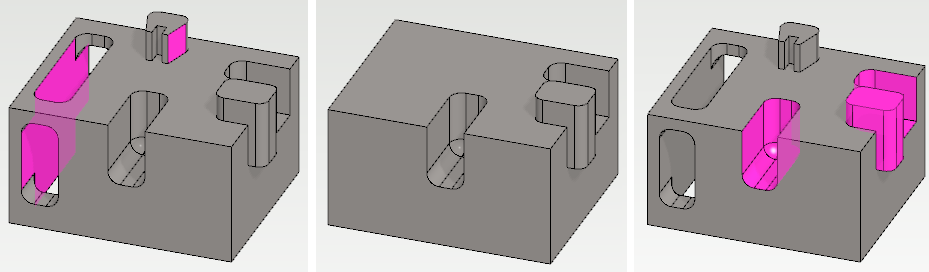

Vasemmanpuoleisessa kuvassa on valittu pinta piirteistä, jotka ovat poistokelpoisia.
- Piirre saa tulla ulos viereisistäkin pinnoista, kunhan se ei riko viereisten pintojen reunaviivaa.
- Oikean puoleisen kuvan piirteitä ei tällä toiminnolla voi poistaa.
![](../__attachments/34490771/PiirteenPoisto2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

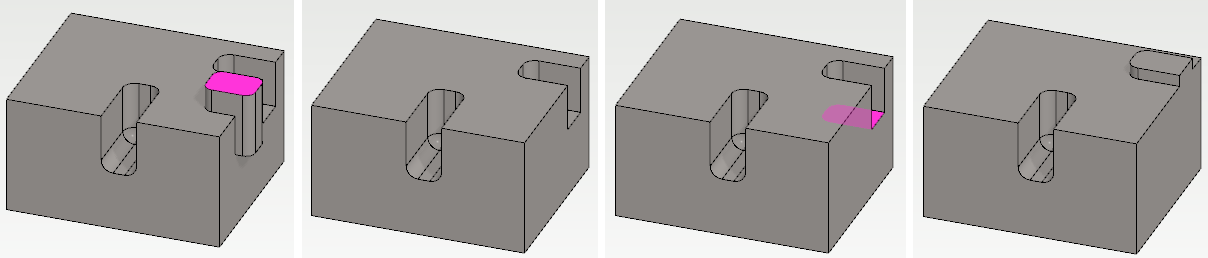

Jos toiminto Poista piirre ei ole kelvollinen, niin kokeile toimintoa Jatka Pintoja sellaisiin muotoihin, jotka olisivat voineet syntyä pyyhkäisemällä.
- Pituusarvon perusteella saat koko muodon pois, madaltaa tai kasvattaa muotoa tai voit tarvittaessa tehdä joissain tapauksissa "kolosta" "tapin" (Oikean reunan kuvapari).
![](../__attachments/34490771/JatkaPintaa2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

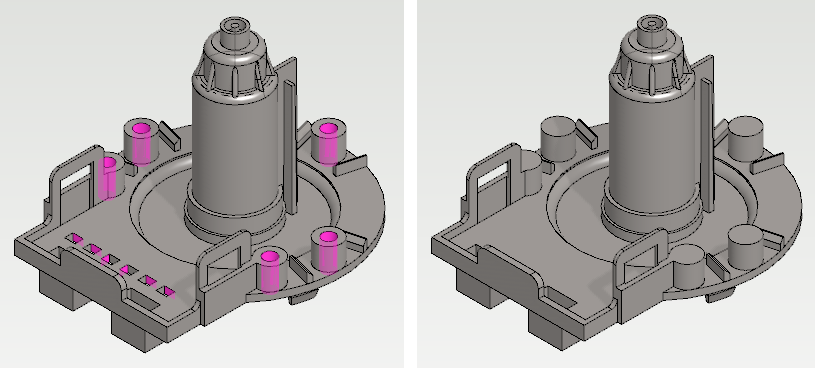

Aina voit toki käyttää luonnosteltuja piirteitä joko peittämään historiattoman kappaleen aukkoja tai poistamaan kappaleesta geometriaa.
![](../__attachments/34490771/PoistaPiirre3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
