Muotoile pintaa
![](../__attachments/34490783/G4_72.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
![](../__attachments/34490783/G4Plant_72.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
![](../__attachments/34490783/G4_InD_72.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Yleiskuvaus ja vaatimukset
- Toiminnolla voidaan muotoilla yksittäistä pintaa tai symmetrisiä pintoja, pinnalle generoidun viiva- ja pisteverkon avulla.
- Toiminnolla voidaan muotoilla myös viivaa.
- Pintaverkkoa ei voi ulottaa pintaketjulle.
- Toiminnon yleistä käytettävyyttä rajoittaa vaatimus, ettei raahattava verkko saa joutua raahauksessa "kappaleen sisälle". Jos näin käy, ohjelma kertoo: Geometrian luonti ei onnistunut, piirrettä ei syntynyt.
- Pintaverkko syntyy valitulle pinnalle sen äärimittojen perusteella, eikä sitä voi jatkaa reunoistaan pinnan ulkopuolelle,
Käyttökohteet
- Yksittäisen pinnan muotoilu viivoja tai pisteitä raahaamalla.
- Yksittäisen viivan muotoilu pisteitä raahaamalla.
![](../__attachments/34490783/MuotoilePainike.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Osa > Muotoilu > Muotoile.
- Huomaa, että muotoilu-tila jää voimaan, kunnes joko painat uudelleen Muotoile-painiketta tai käynnistät jonkin muun toiminnon.
Lisäys
- Käynnistä toiminto: Osa > Muotoilu > Muotoile.
- Osoita muotoiltava pinta.
- Voit tarvittaessa valita shift-painike pohjassa aputason ja valitulle pinnalle symmetrisen tason, jolloin muotoilu tapahtuu symmetrisesti.
- Voit halutessasi tihentää tai harventaa verkkoa pituus tai leveyssuuntaan.
- Ota kiinni viivasta tai pisteestä ja raahaa se uuteen paikkaan.
- Ohjelma tekee jokaisesta siirrosta vaiheen historiaan.
Muokkaus

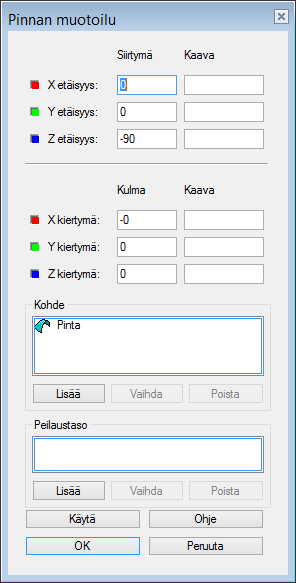

- Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisen valikon toiminnolla Muokkaa piirrettä. Muuta Pinnan muotoilu-dialogin arvoja.
Poisto
- Poista piirre valitsemalla se piirrepuusta ja ota tilannekohtaisesta valikosta Poista piirre.
![](../__attachments/34490783/MuotoiluDialogi.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Verkkoa voit säätää alla olevan valikon avulla. Valikko ilmestyy näkyviin kun viet kohdistimen verkon pisteen lähelle.
![](../__attachments/34490783/MuotoiluTihennysHarvennus.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
- Vasen nappula jättää jäljelle vain neljä reunaviivaa ja neljä nurkkapistettä
- Oransseilla nappuloilla voit tihentää tai harventaa verkkoa "pituus"-suuntaan.
- Vihreillä nappuloilla voit tihentää tai harventaa verkkoa "leveys"-suuntaan.
Esimerkkejä

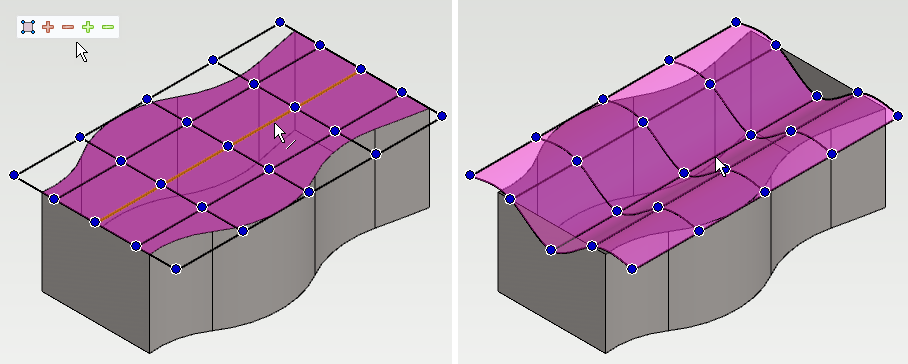

Viivan raahaus
Pinnalta on valittu viiva, jota on raahattu alaspäin.
![](../__attachments/34490783/Muotoile2.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Lataa tästä malli (SMTK10.vxz), jolla voit harjoitella muotoilua.
- Tartu kiinni viivasta tai piisteestä ja vedä sitä.
Lataa tästä malli (SMTK10B.vxz), jossa muotoilua on käytetty pinnan muovaamiseen.

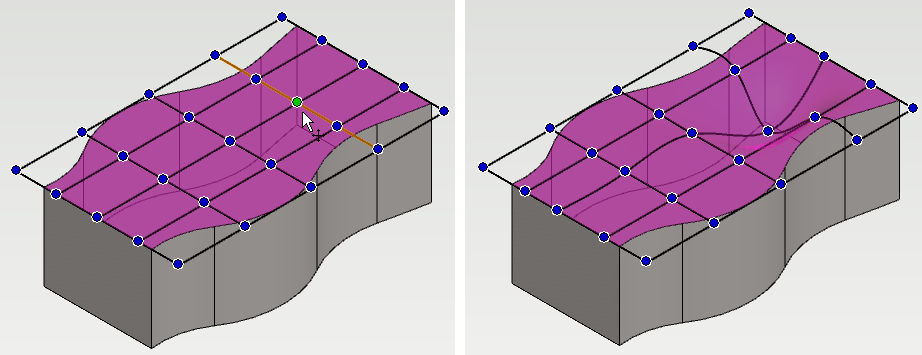

Pisteen raahaus
Pinnalta on valittu piste, jota on raahattu alaspäin.
![](../__attachments/34490783/Muotoile3.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

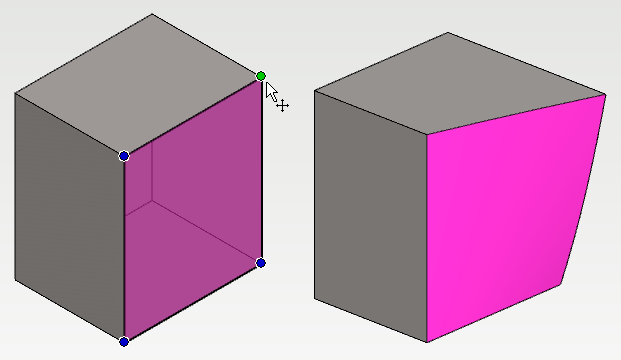

Nurkkapisteen raahaus
Tasopinnan nurkkapiste on valittu.
![](../__attachments/34490783/MuotoileNurkkaPiste.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

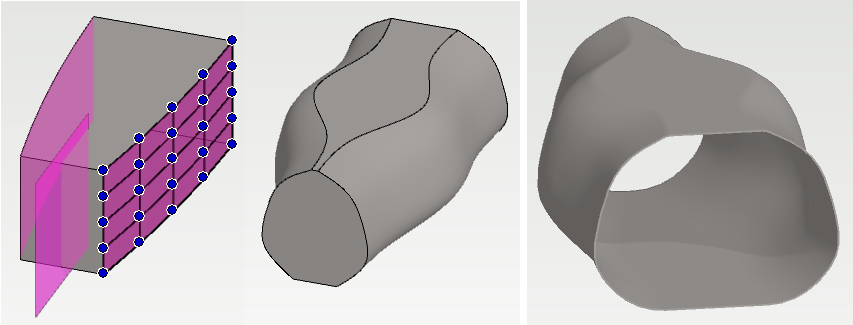

Symmetrinen muotoilu
- On valittu ensin pinta (jossa nyt näkyy verkko)
- Sen jälkeen on valittu symmetriatasona näkyvä aputaso ja muotoiluun valitulle tasolle symmetrinen taso (Shift-painike pohjassa.)
- Tämän jälkeen on raahattu muutamia viivoja. Jokaisesta raahauksesta on tullut oma historiavaiheensa.
- Oikean puoleisessa kuvassa malliin on lisätty pari pyöristystä ja se on koverrettu päädyistään auki.
![](../__attachments/34490783/MuotoiluSymmetrinen2.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

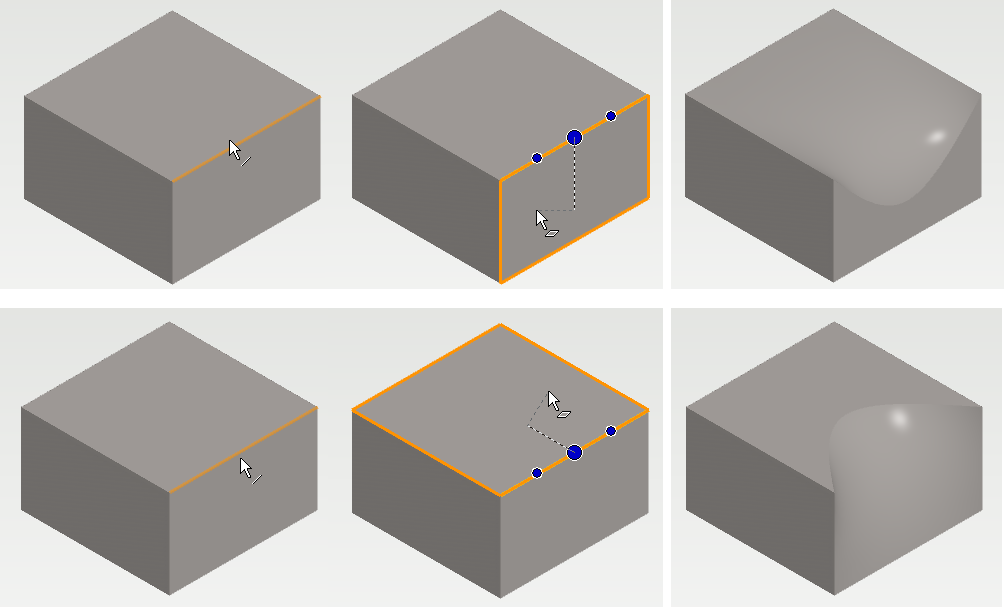

Viiva on valittu
Viivan osoituksessa kohdistimen alla oleva pinta ratkaisee viivan pisteen vetosuunnan. Pistettä voi raahata pinnalle kohtisuorassa suunnassa
- Ylemmässä kuvasarjassa kohdistin on ollut yläpinnan päällä viivaa valittaessa.
- Alemmassa kuvasarjassa kohdistin on ollut sivupinnan päällä viivaa valittaessa.
![](../__attachments/34490783/MuotoiluViiva.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

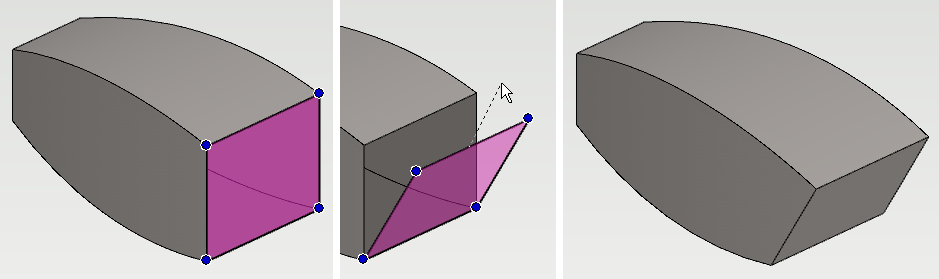

Tasopinnan kaato
Alla olevassa esimerkissä muotoiltavasta pinnasta on jätetty vain reunat jäljelle (
![](../__attachments/34490783/Reunat.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
![](../__attachments/34490783/MuotoiluTasonKaato.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

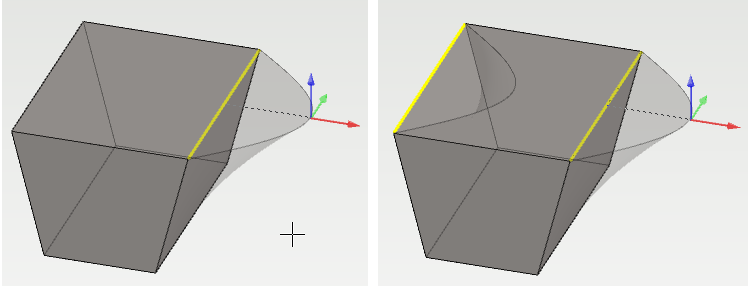

Lisäviiva on valittu
Vasemman puoleisessa kuvassa on muotoiltu vain valittua viivaa.
Oikean puolessa kuvassa on piirrettä muokattaessa valittu mukaan myös toinen viiva.
![](../__attachments/34490783/mUOTOILU2VIIVAA.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

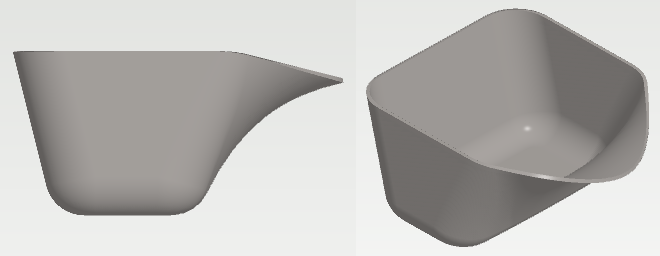

Lataa tästä kaatimen malli (SMTK11.vxz), jolla voit harjoitella muotoilua viivaa vetämällä.
