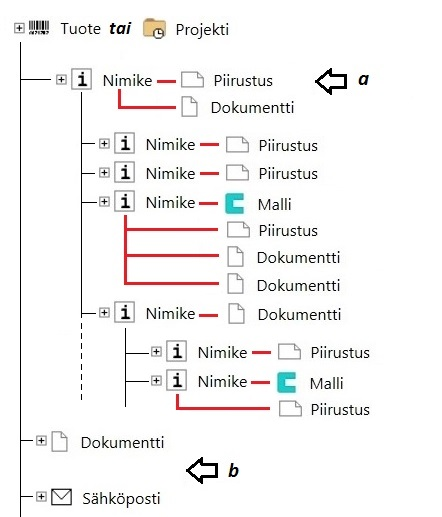

Havainnekuvia liityntöjen merkityksestä
1 Projekti, jossa toimitetaan jokin laitekokonaisuus
Tuotteeseen liitetään nimikkeistä vain päänimike.
- Päänimikkeen rakennetta seuraamalla päästään käsiksi malleihin, piirustuksiin ja yksittäisiin nimikkeisiin liittyviin dokumentteihin.
2 Komponenttien toimittajien seuranta
Komponentteja ostetaan kahdelta eri toimittajalta A ja B (varasto- ja toimitustilanteen mukaan).
- Käytön aikana ilmenee, että kyseisissä komponenteissa on paljon vikoja.
- Halutaan selvittää, onko vikaantuvilla komponenteilla ja niiden toimittajilla jotain yhteistä:
Havaitaan, että kolme laiterikkoa liittyvät kaikki toimittajalta B hankittuihin komponentteihin.

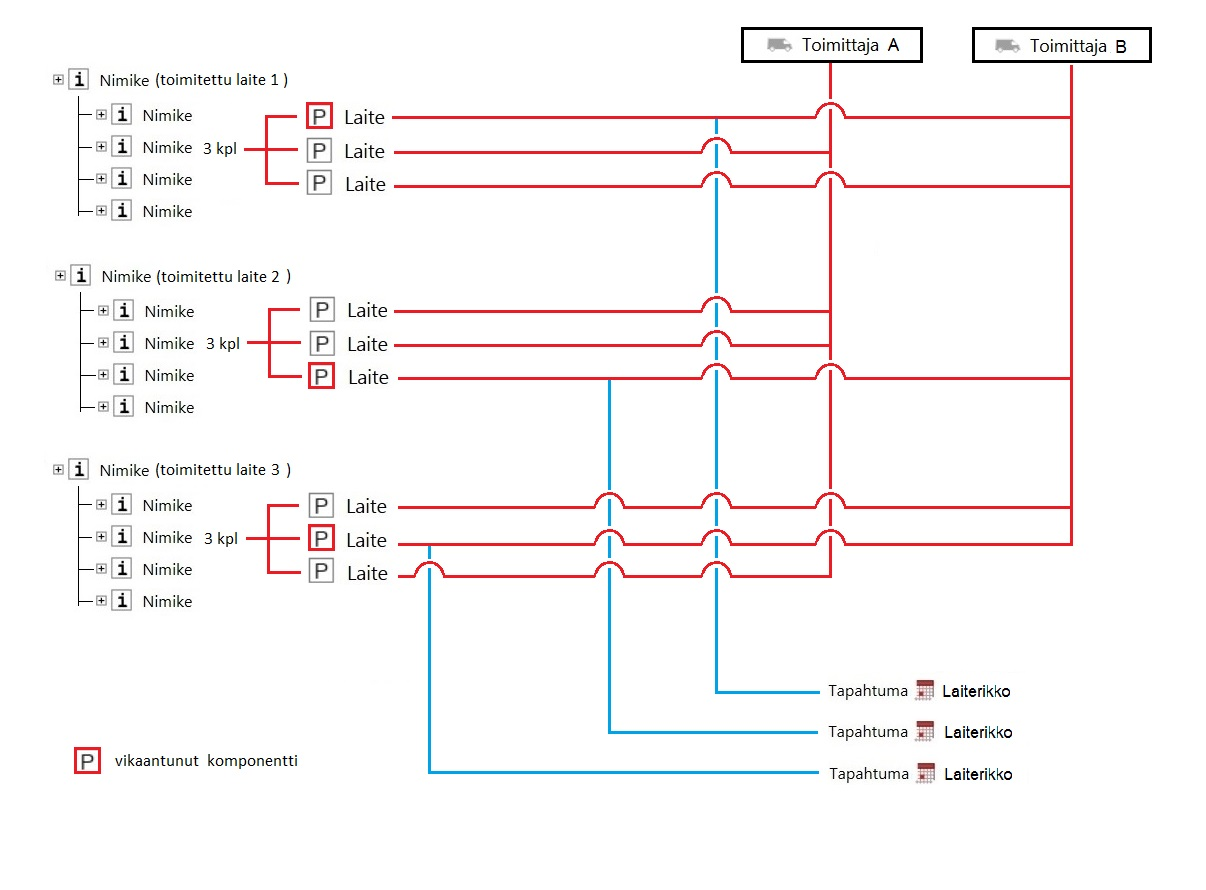

- Kuvassa punaisella liitynnät nimikkeiden, laitekorttien ja toimittajien välillä.
- Sinisellä laiterikkoihin tehdyt liitynnät.
Liityntöjä ei kannata tehdä kovin suuria määriä yhdelle objektille.
- Kymmeniä liityntöjä kerrallaan on hankala hahmottaa yleissilmäyksellä.

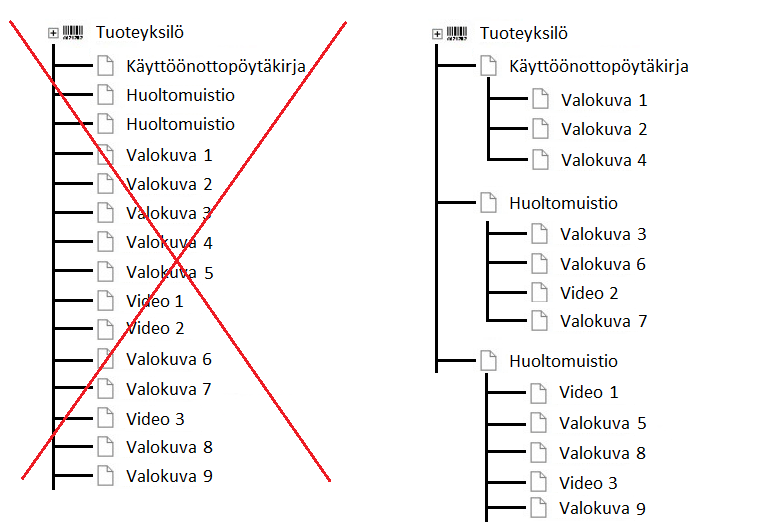

- Kuva vasemmalla
- Voit esimerkiksi liittää tuoteyksilöön tärkeimmät objektit, joihin sitten liität muita objekteja.
- Kuva oikealla.
