Objektiin liittyvä tiedosto
Yleistä
Objektiin voi liittyä tiedostoja, esimerkiksi Dokumentti-objektiin liittyy Wordilla tehty docx-tiedosto tai Malli-objektiin liittyy Vertex G4:llä tehty vxm-tiedosto.
- Nämä liitokset hallitaan Flow'ssa automaattisesti, eikä niihin käytetä Flow'n työkalutoimintoja Liitynnät > Näytä/Lisää/Poista.
- Nämä liitokset näkyvät objektin kortin alareunassa Tiedostot-osion alla.
Objektiin voi liittyä useita tiedostoja: yksi päätiedosto ja lisäksi muita tiedostoja.
- Päätiedosto on se tiedostomuoto, joka syntyy sovelluksessa, jolla kyseinen tiedosto on tehty.
- Muut tiedostot ovat näistä automaattisesti luotuja, katselemiseen tarkoitettuja, esimerkiksi PDF-muotoisia tiedostoja.
Päätiedosto
Päätiedosto on se tiedostomuoto, joka syntyy sovelluksessa, jolla kyseinen tiedosto on tehty, esimerkiksi
- Vertex G4:n mallitiedosto, jonka pääte on .vxm, esim. 15600.vxm
- Vertex G4:n piirustustiedosto, jonka pääte on .vxm, esim. 15600.vxp
- Wordin tiedosto, jonka pääte on .docx, esim. Muistio2013_1.docx
- ja lisäksi useita muita tiedotomuotoja.
Muut tiedostot
Muut tiedostot ovat näistä automaattisesti luotuja, yleensä katselemiseen tarkoitettuja tai toisia järjestelmiä varten käännettyjä tiedostoja, esimerkiksi
- Yleinen (Adobe Acrobat) katselutiedosto, jonka pääte on .pdf, esim. Muistio2013_1.pdf
- DXF-muotoon käännetty piirustus, jonka pääte on .dxf, esim. 15600.dxf
- STEP-muotoon käännetty malli, jonka pääte on .stp, esim. 15600.stp
- ja lisäksi useita muita tiedotomuotoja.

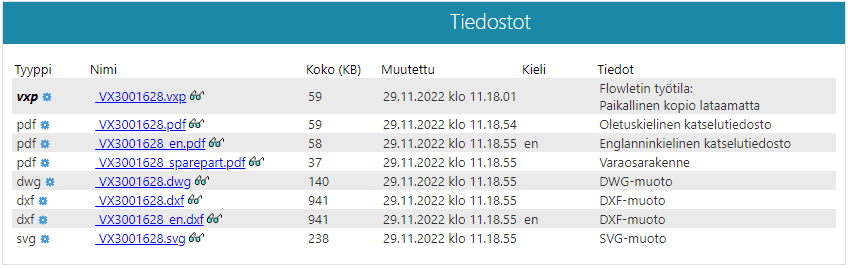

Esimerkki
Vertex-piirustuksen VX3001628 Tiedostot-luettelosta
