Nimikkeen osan värin määritteleminen Flow'n nimiketiedoissa
Mikäli halutaan määritellä nimikkeen osalle väri siten, ettei tarvitse käydä mallin puolella muuttamassa sitä erikseen visualisointi-ominaisuuksista, sen voi tehdä kätevästi myös nimikekortin "Väri"-kentässä.
Vaiheet:
Avaa nimikkeen nimikekortti Flow'n selainkäyttöliittymässä.
Varaa nimike

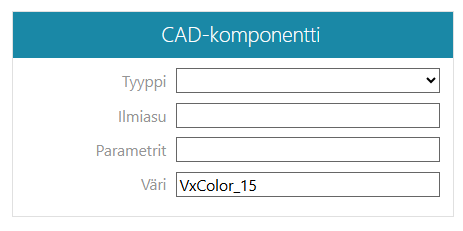

Lisää Cad-komponentti-osioon "Väri"-kenttään värin nimi samalla nimellä kuin se löytyy Vertex G4:n puolelta. HUOM. Värien RGB tai HEX-koodit eivät toimi tämän kentän kanssa!

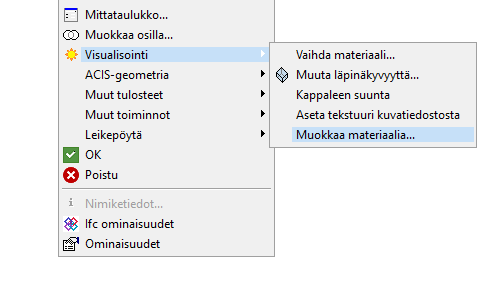

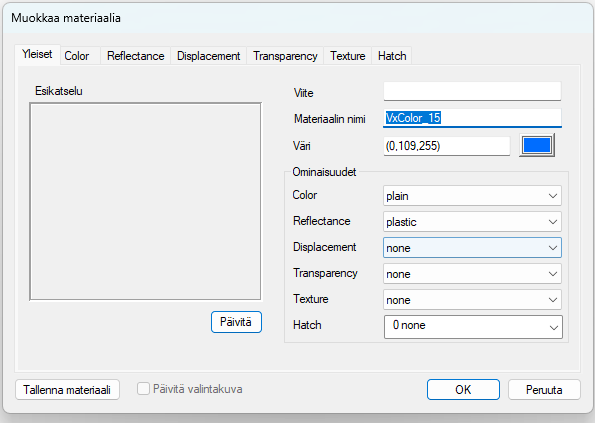

Vertex G4:n puolelta löydät Värin nimet esim. "Visualisointi - Muokkaa materiaalia".

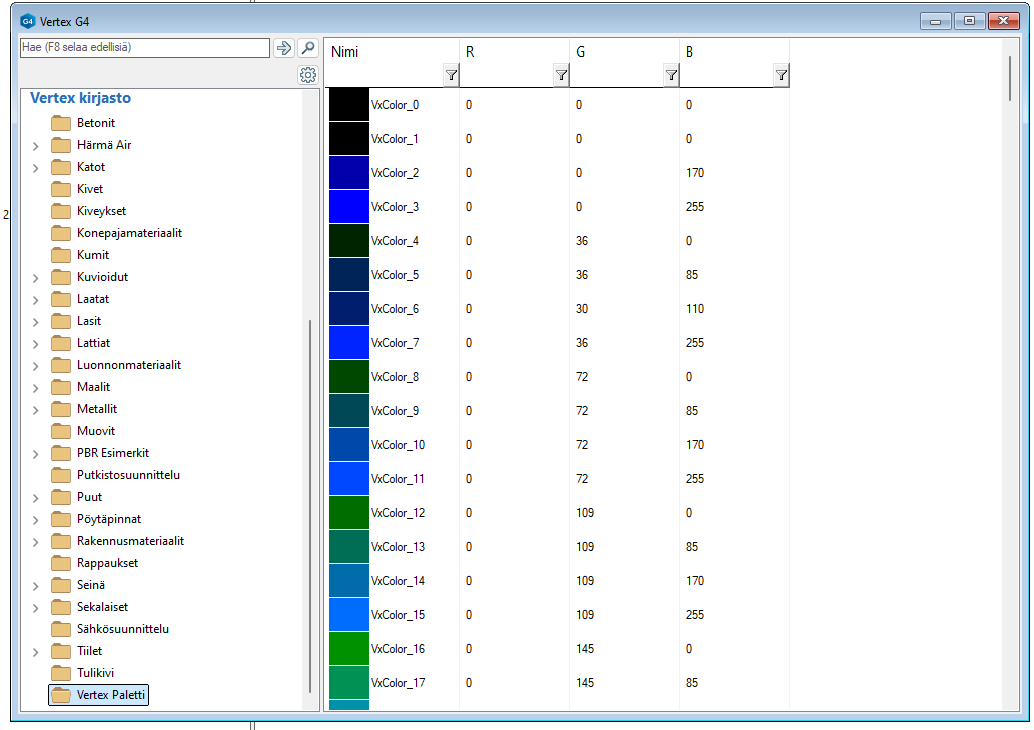

Tai hakemalla värien nimet materiaaliselaimesta.
HUOM1: jos nimikkeen mallin puolelle Vertex G4:ssä on määritelty ilmiasuille eri värit, silloin tämä G4:n määritys ajaa värin määrittelyssä edelle.
Käytännössä kun osa tuodaan kokoonpanoon, esikatselussa näkyy nimikkeeseen Flow'n puolella annettu väri, mutta sijoittamisen jälkeen malli tulee ilmiasussa määritellyllä värillä näkyviin.
Vaihtamalla nimikkeen materiaalin G4:n puolella ”Vaikuttaa kaikissa ilmiasuissa”-asetukseen, toimii Flow'n nimikekortissa määritelty väriasetus ohjaavana komentona.

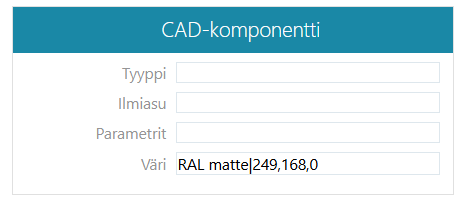

HUOM2: Mikäli haluat käyttää kaksiosaista värin määrittelyä (värikartan kuultotaso ja värikoodi), täytyy koodi kirjoittaa oheisen mallin mukaan ensin kuultotaso, pystyviivalla erotetaan seuraava määrittely ja haluttu väri rgb-arvolla pystyviivan perään.
