Step-tiedostojen hyödyntäminen nimikerakenteen pohjana
Taustaa
Yrityksillä on tilanteita, joissa ei ole mahdollista käyttää ohjelmaa, jolla alkuperäinen suunnitelma on tehty.
Usein osa tuotteen suunnittelusta voidaan teettää alihankkijasuunnittelijoilla (suunnittelutoimistot yms. palveluntarjoajat) tai tuotteen puolivalmisteen suunnittelu tehdään samassa yrityksessä, jossa alihankittava puolivalmistekin tehdään.
Ko. taho voi siis tehdä suunnittelun millä tahansa 3d-ohjelmalla, mikäli tätä ei ole yhteisesti tilausvaiheessa erikseen sovittu.
Isoimmissa projekteissa kokonaisuuteen voi osallistua monta eri yritystä ja heidän osa-alueensa on suunniteltu millä tahansa markkinoilta löytyvällä cad-ohjelmalla. Projektia vetävä yritys haluaisi tämän kokonaisuuden kuitenkin mahdollisimman hyvin omaan hallintaansa ja dokumentoitua tulevaisuutta ajatellen.
On myös yrityksiä, joissa voi olla monta erilaista cad-ohjelmaa käytössä ja halutaan koko prosessi saada jollakin tavalla paremmin hallintaan Vertex Flow'n puolella sisältäen samalla myös nimikerakenteen halutussa laajuudessa
Step-tiedostojen hyödyntäminen Vertex Flow’ssa
Yksi vaihtoehto on käyttää step-formaattiin (.stp) tallennettuja 3d-malleja Vertex Flow’ssa hyväksi 3d-mallien ja rakenteiden dokumentoinnissa.
Tätä ajatusta voidaan käyttää hyvin cad-riippumattomana 3d-mallien dokumentointitapana Vertex Flow’n sisällä.
Tämä periaate ei vaadi yritykseltä välttämättä minkään 3d-mallinnusohjelman käyttöä, vaan tätä tyyliä voidaan käyttää myös Vertex Flow/ERP-yhdistelmän yrityksissä, joissa kaikki suunnitteludokumentaatio tulee yrityksen ulkopuolelta ja niiden toimittajat käyttävät erilaisia ympäristöjä suunnittelusisällön tekemiseen.
Pääajatus on siis, että 3d-mallinnukset täytyy saada toimittajalta step-muodossa. Lisäksi varsinaiset piirustukset toimittajan on toimitettava yritykselle pdf- ja dwg/dxf-formaateissa.
STEP-tiedostojen rooli PDM-järjestelmissä
STEP-tiedostot sisältävät 3D-mallin geometrian lisäksi myös tuotetietoa, kuten kokoonpanorakenteita ja komponenttien ominaisuuksia. Tämä tekee niistä erinomaisen lähtökohdan nimikerakenteiden luomiselle PDM-järjestelmissä. Esimerkiksi Vertex Flow -järjestelmässä STEP-tiedostot voidaan hyödyntää nimikerakenteiden pohjana, jolloin suunnittelutieto saadaan tehokkaasti siirrettyä PDM-ympäristöön .
Vaiheet step-tiedostopohjaisen rakenteen perustamiseen Vertex Flow’n sisällä
Vaihe 1. Päänimikkeen perustaminen
Perusta päänimike “Uusi nimike”-komennolla

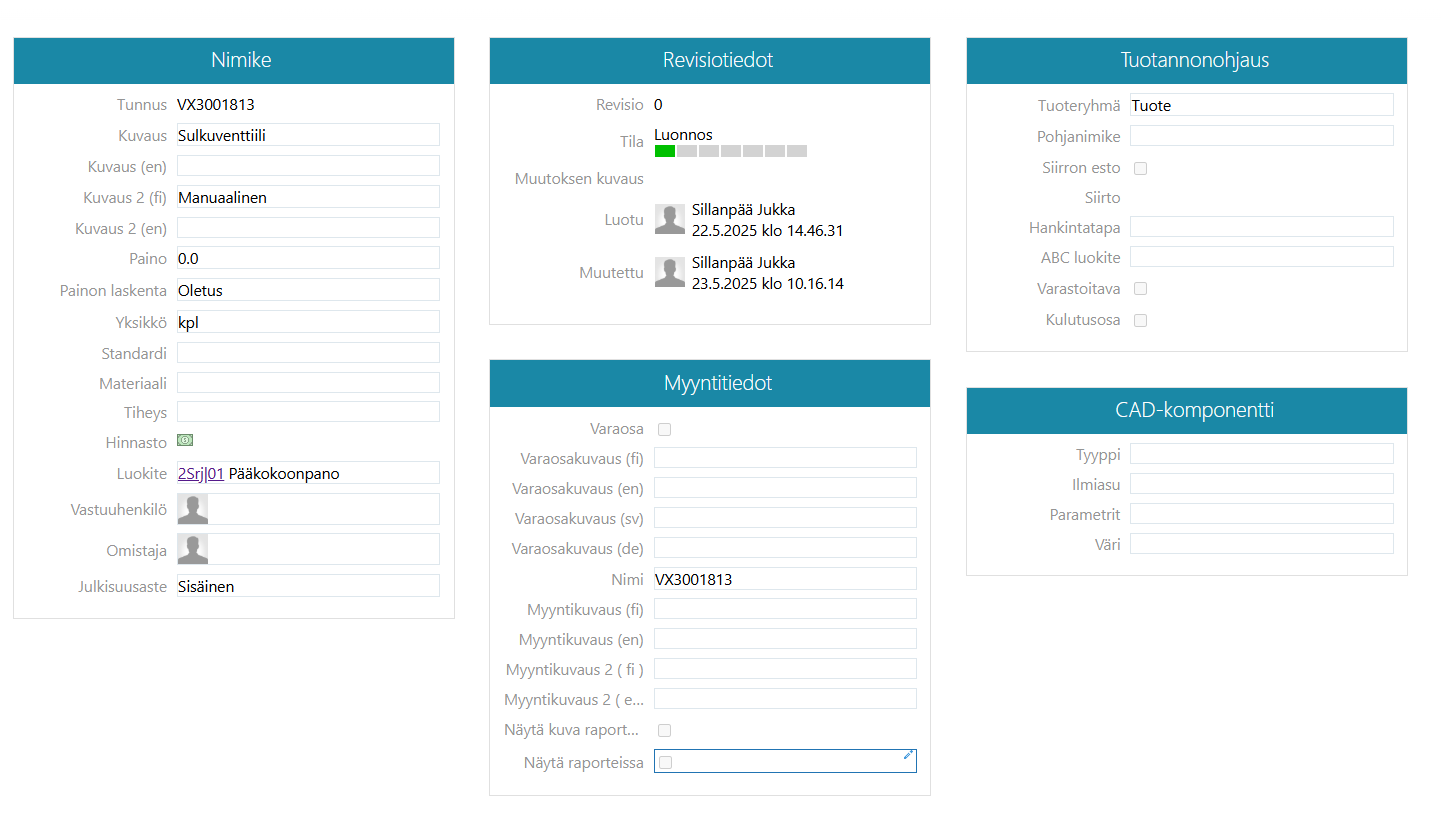

Täytä nimikkeen perustiedot

Palauta nimike

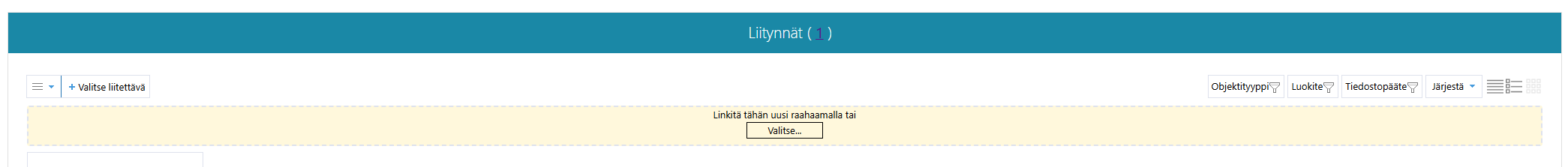

Liitä olemassaoleva step-tiedosto päänimikkeen alle “Liitynnät”-kohtaan

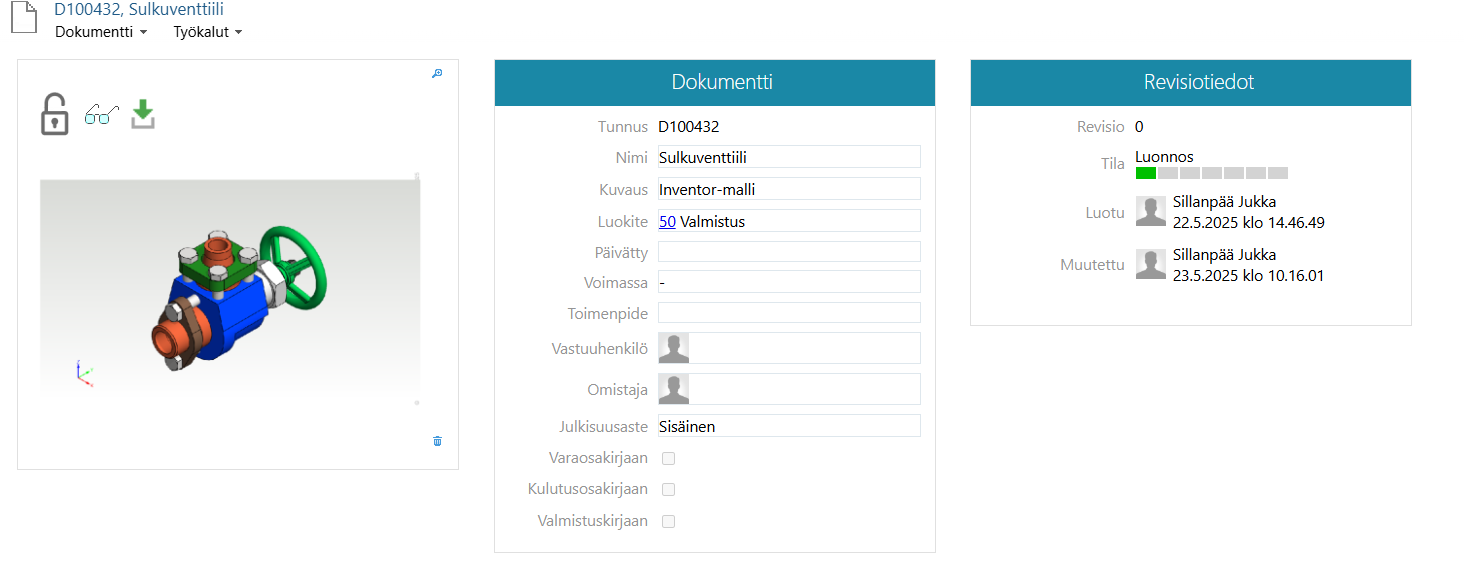

Step-tiedostolle perustetaan automaattisesti oma dokumenttinimike, jonka alla itse 3d-mallitiedosto sijaitsee Vertex Flow’ssa

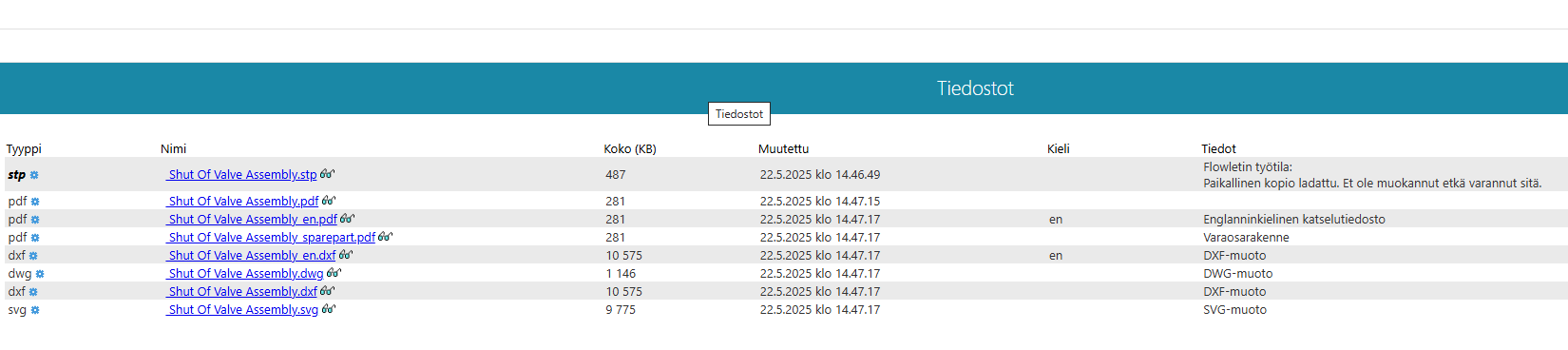

Vertex Flow tunnistaa step-tiedostot ja osaa tehdä niihin automaattisesti taustakäännökset (3dpdf-, pdf-, dwg- ja dxf-tiedostot) ja esikatselukuvan

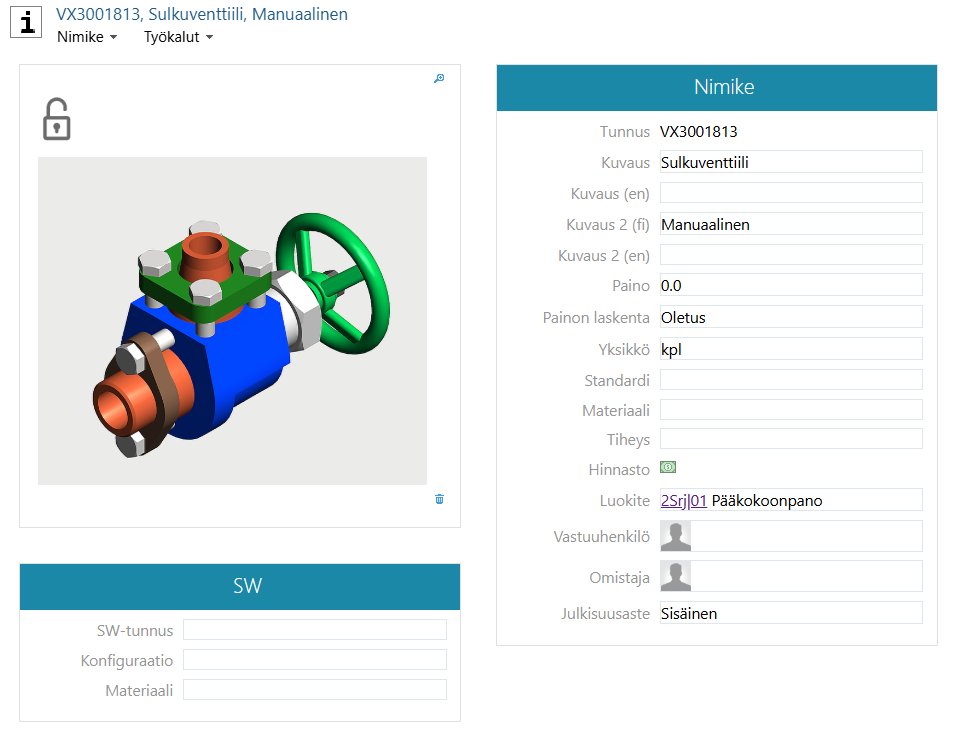

Päänimikkeeseen käyttäjän täytyy esikatselukuva tehdä itse, sitä ei Vertex Flow osaa tehdä automaattisesti tällä tekniikalla.

Step-tiedoston avaaminen katseluun

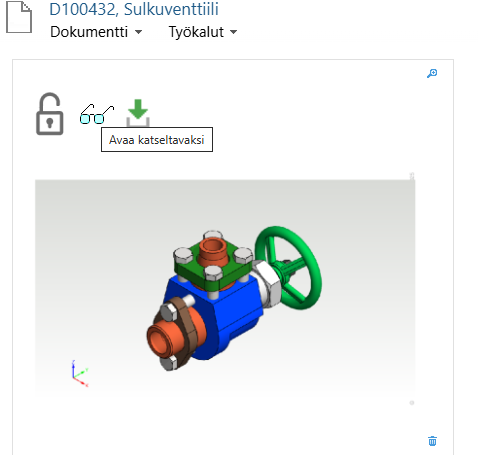

Taustakääntäjän tehtyä käännökset ja mikäli yrityksessä on 3dpdf-optio käytössä taustakäännöksissä, käyttäjä voi avata tiedoston katseluun step-tiedoston dokumenttinimikkeen puolelta sillmälasi-ikoni klikkaamalla

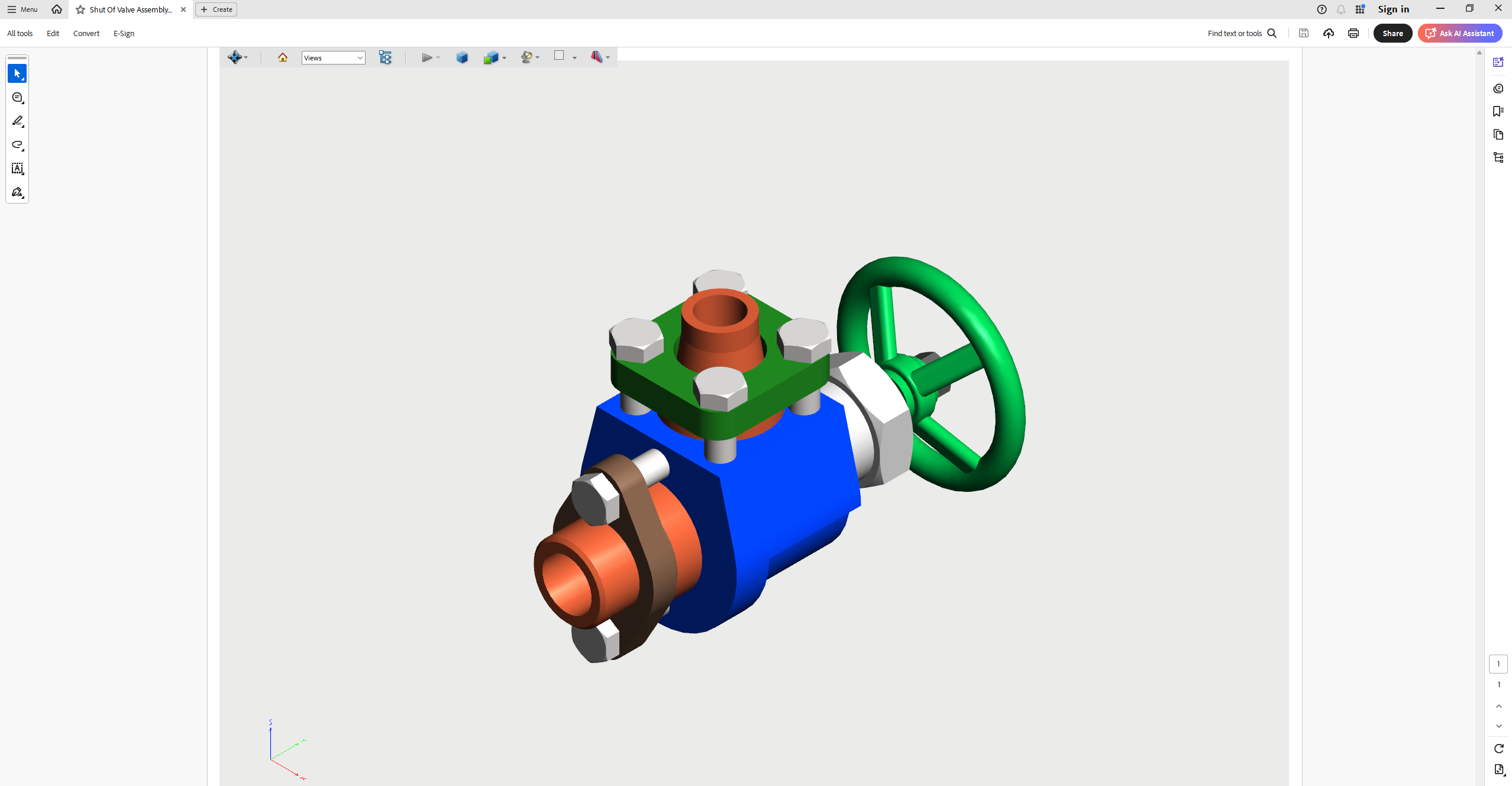

Flow avaa tämän jälkeen 3dpdf-tiedostojen katseluun liitetyn ohjelman (esim. Adobe Acrobat reader) ja sen sisällä ko. tiedoston. Käyttäjä voi pöyritellä, zoomata ja myös piiloitella tiettyjä osia mallista

Step-tiedostojen varaaminen ja avaaminen Vertex Flow’ssa
Käyttäjä voi myös varata ja avata alkuperäisen step-mallin Vertex Flow’n ulkopuolisessa ohjelmassa Vertex Flow’n sisältä
Tässä esimerkissä step-tiedostojen avaaminen on kytketty ilmaiseen Freecad-ohjelmaan (FreeCAD: Your own 3D parametric modeler)

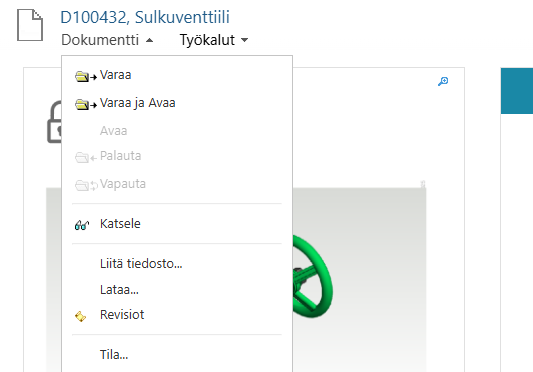

Avaa ja varaa tiedosto oheiselle komennolla

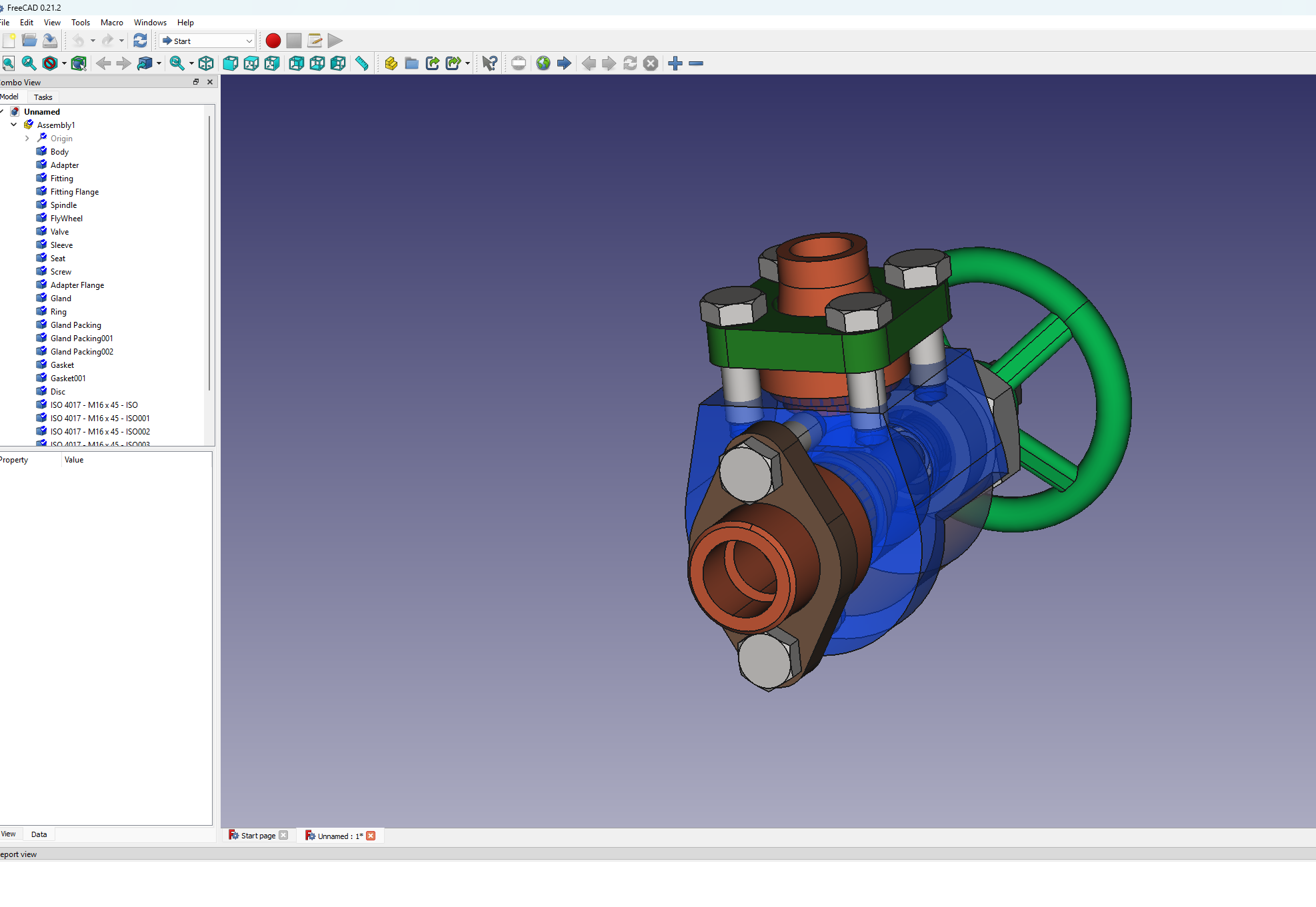

Vertex avaa tiedoston FreeCad-ohjelmassa

Käyttäjä voi tehdä myös muutoksia stp-tiedostoon, tallentaa sen ja palauttaa revisioituna Vertex Flow’n puolelle
Kokoonpanorakenteen hakeminen Step-tiedostosta Vertex Flow’hun
Lataa ja asenna ilmainen Open source-ohjelma STEP File Analyzer and Viewer (STEP File Analyzer and Viewer | NIST)

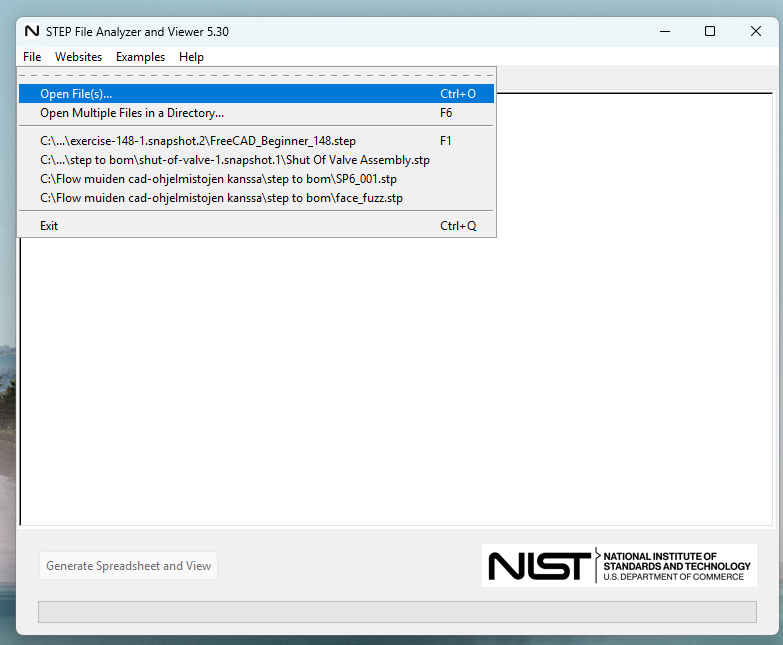

Avaa ohjelma

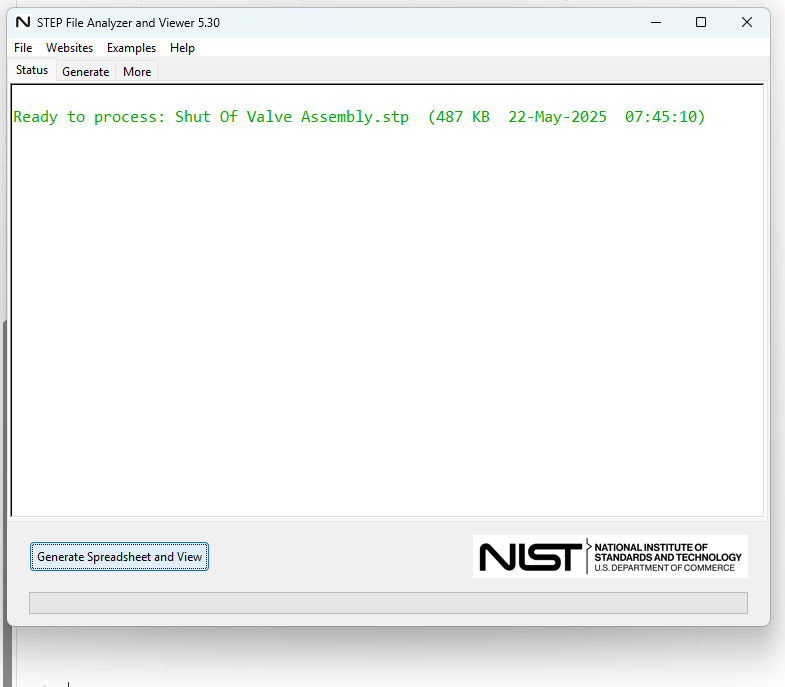

Lataa ohjelmaan sama step-malli

Klikkaa Generate Speadsheet and View

Ohjelma avaa katseluun tiedoston ja generoi excel taulukon mallin tiedoista

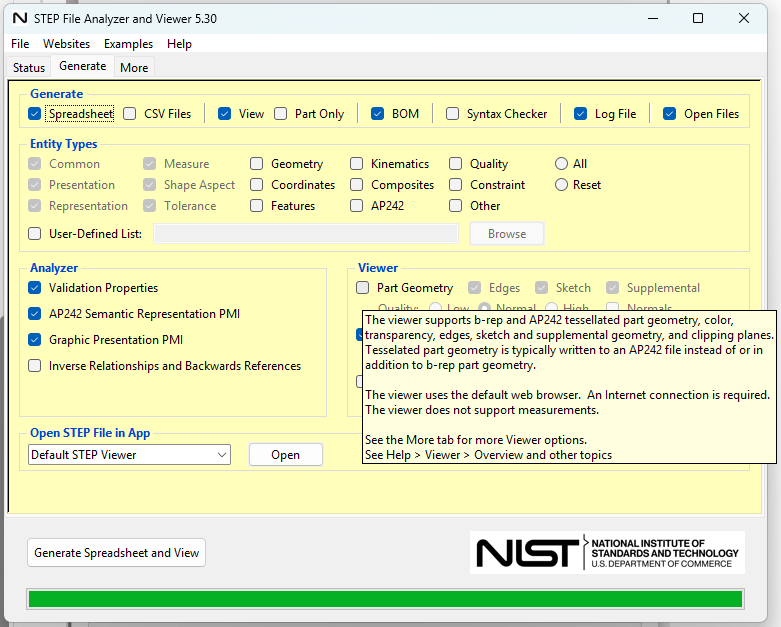

HUOM: Mikäli haluat, että katselutiedostoa ei avata, klikkaa Generate-lehdeltä Viewer-täppä pois päältä

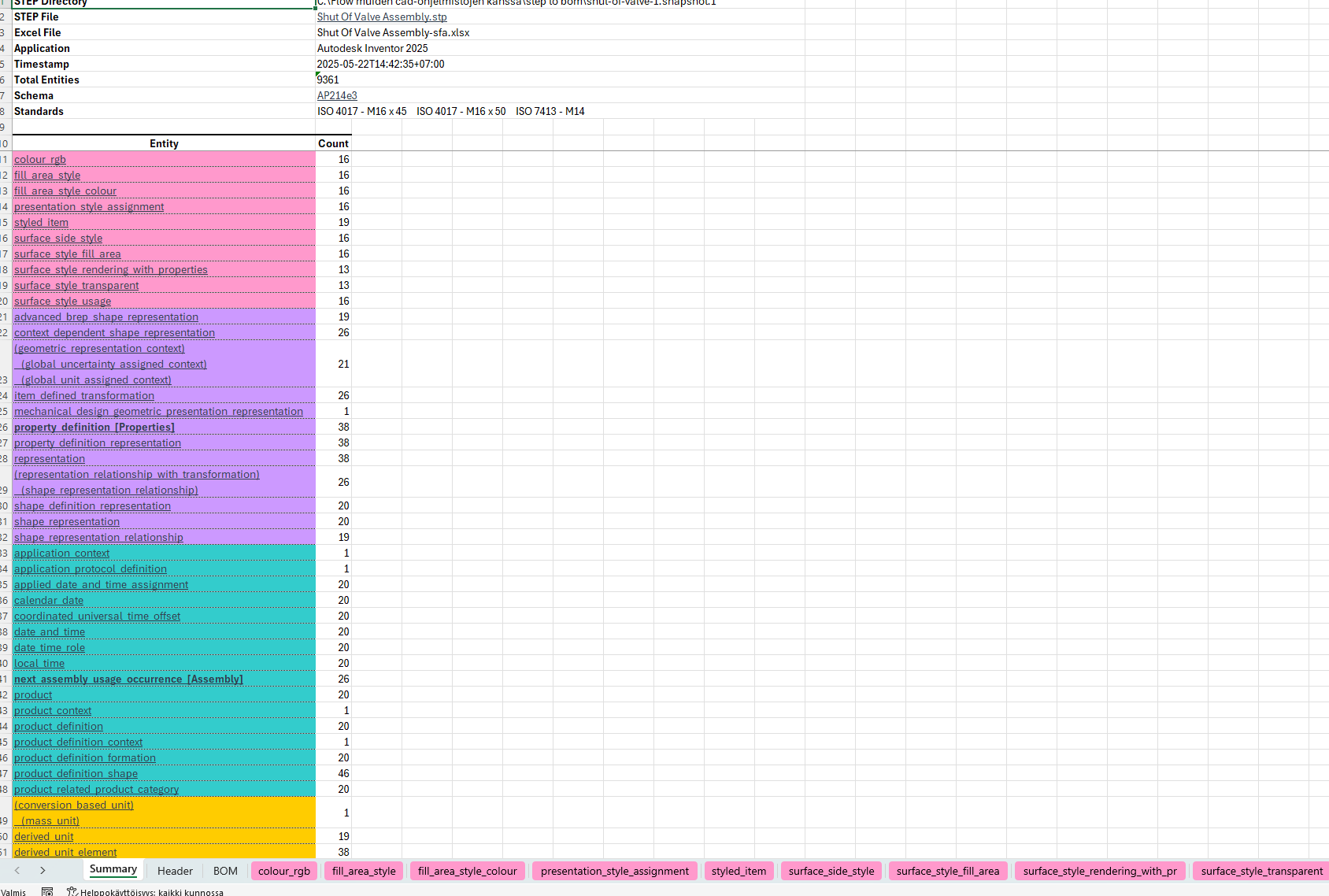

Ohjelma generoi mallin pohjalta oheisen mukaisen excel-taulukon

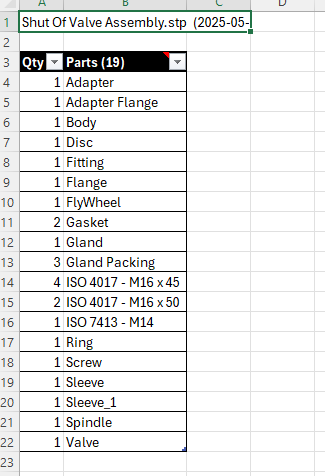

Excel-tiedoston “BOM”-lehdeltä löytyvät mallin alirakenne ja kappalemäärät

Rakenteen siirtotiedoston tekeminen Vertex Flow’ta varten

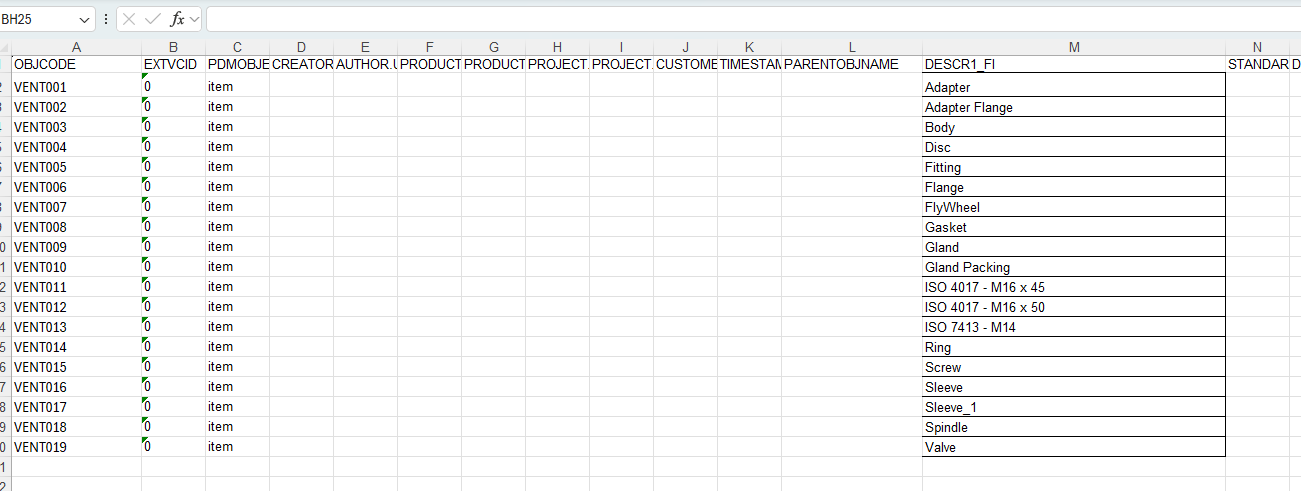

Kopioi step-mallin rakenteen nimet Vertex Flow’n siirtotiedostoon. Lisää siirtotiedostosta löytyy: Tiedon tuonti ja vienti
Anna nimikkeille numerot siirtoa varten (esimekissä annettu VENT001 jne) ja täytä kaikki pakolliset kentät
HUOM: Voit käyttää kenttien tietojen kopioinnissa hyväksi myös tekoälyä (esim. ChatGPT), jota kautta ko. prosessia saa nopeutettua tarvittaessa

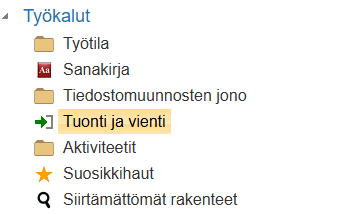

Vie valmis rakennelista Vertex Flow’hun “Tuonti ja vienti”-komennolla

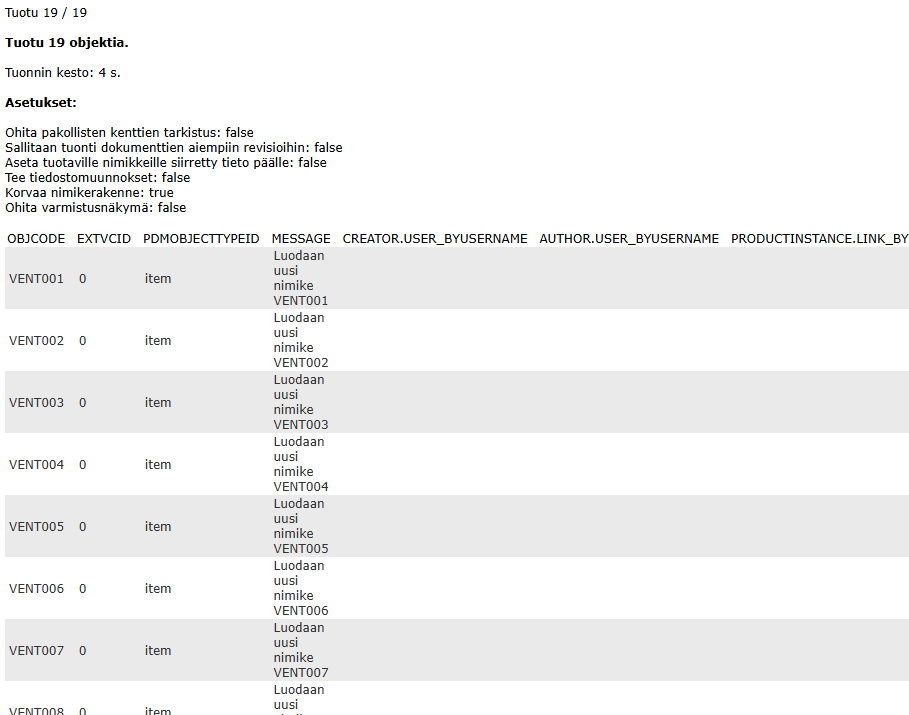

Kun siirto on tapahtunut, näyttöön tulee ilmoitus perustetuista nimikkeistä

Rakenteen lisääminen päänimikkeen alle
Varaa päänimike

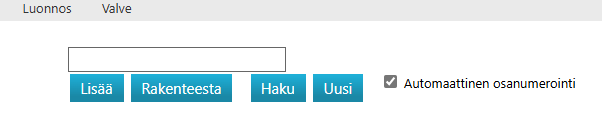

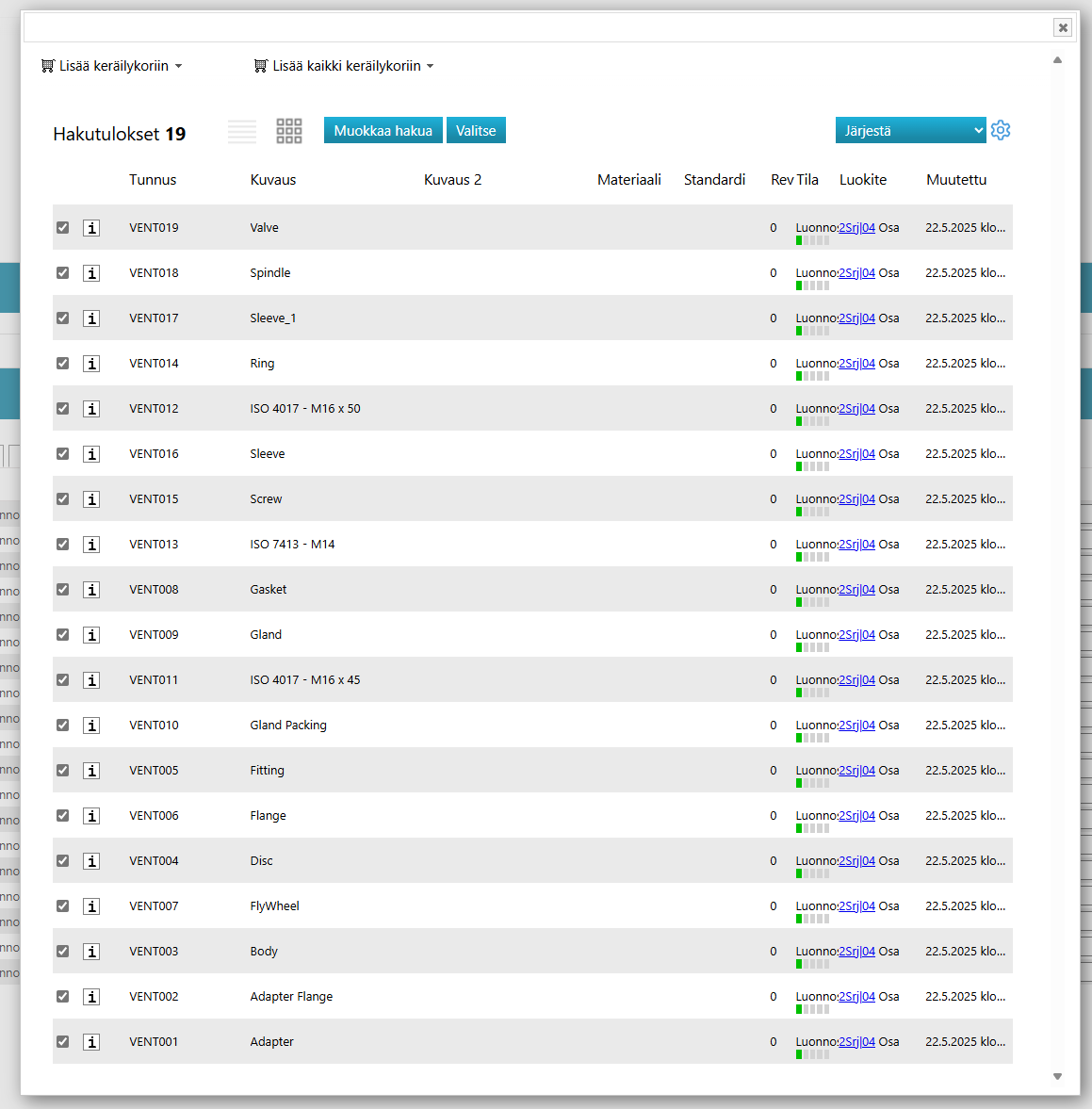

Hae nimikkeitä “Haku”-komennolla

Valitse kaikki rakenteeseen haluttavat nimikkeet ja klikkaa “Valitse”-komentoa

Muuta nimikkeiden numerojärjestys oikeaksi ja paina tallenna ja palauta päänimike

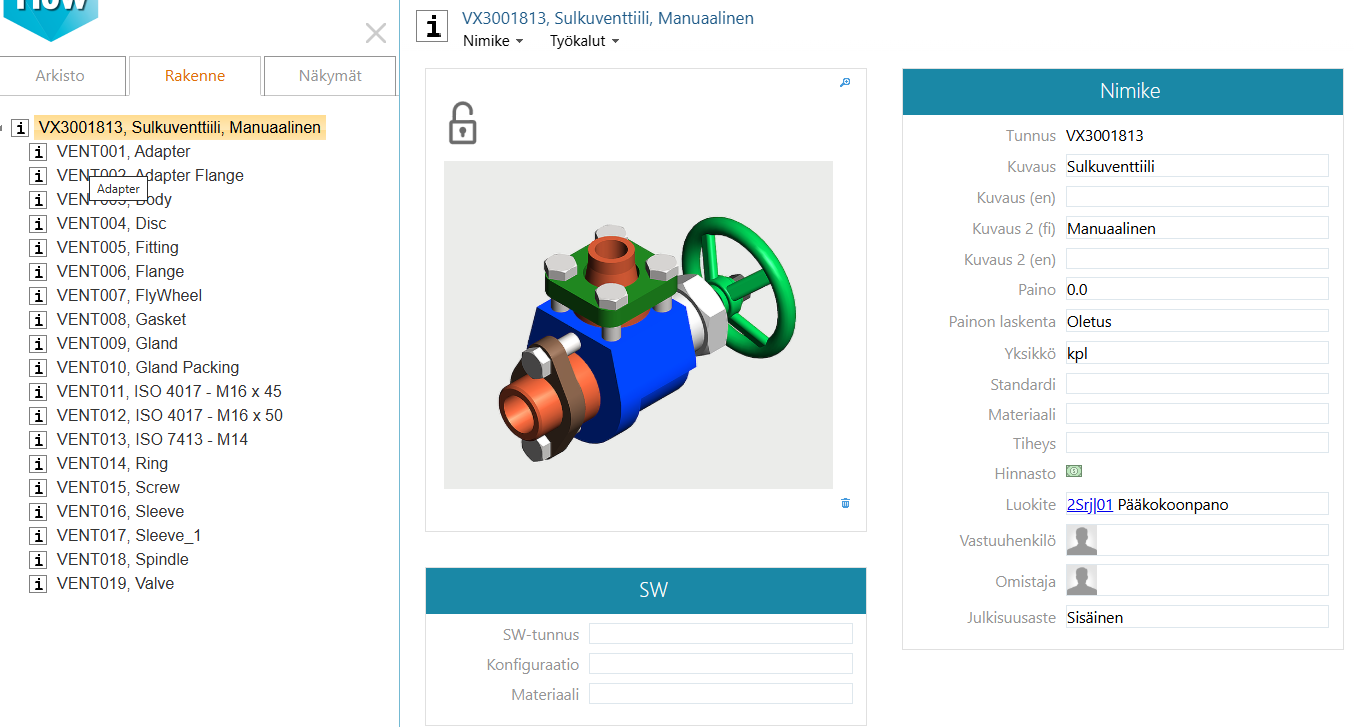

Tämän jälkeen käyttäjällä on ko. tuotteen rakenne olemassa

Tarvittaessa käyttäjät voivat lisätä rakenteen sisään tiedostoja (pdf yms.) ja täydentää nimikkeiden tietoja
