Parametrisen mallin tekeminen ja hallinta Vertex G4 ja Vertex Flow-ympäristöissä
Päämäärä:
Saada aikaiseksi mittataulukoilla skaalautuva nimikkeillä varustettu kokoonpanomalli, jossa mittojen muutosten jälkeen järjestelmä antaa uudet nimiketunnukset muuttuneille osille ja
päivittää osien mittamuutokset muuttuneille nimikkeille.
Vaihtoehdot tehdä toimiva parametrinen malli:
Yksi tapa tehdä parametrinen malli löytyy ohjeena kb-sivuilta: Asiakastoimitukset parametrisilla malleilla - Vertex Flow 2023 tuotedokumentaatio
Yksinkertaisempi tapa tehdä toimivampi malli:
Tehdään uusi tyhjä kokoonpanonimike
Lähdetään mallintamaan kokoonpanoa ylimmältä tasolta jigi- sekä osat-perustaisesti. Yksi opasvideo aiheesta: (13) Tilavuusmallin käyttö jiginä - YouTube
Perustetaan ensin paikallinen jigi-osa, johon on lisätty halutut muuttujat (leveys ja pituus) mittojen kaavoihin
Jigi-osaan tehdään tarvittavat ohjauskäyrät tai tilavuusmalli mallinnettavia osia varten:
Invalid file id - f4f5294b-266e-4716-b09b-6676b06e1faf
Esimerkin mallissa on tehty vain yksi levyosa (perustettu oma nimike), mutta täysin samalla tekniikalla voidaan myös muut osat tähän kokonaisuuteen mallintaa osina ylimpään kokoonpanoon
Itse levyosan mallinnus tapahtuu siten, että se mallinnetaan käyttäen jigien ohjausviivoja avuksi
Ensin kopioidaan profiilin luonnos ylimmän tason jigistä osaan ”Kopioi luonnokseen”

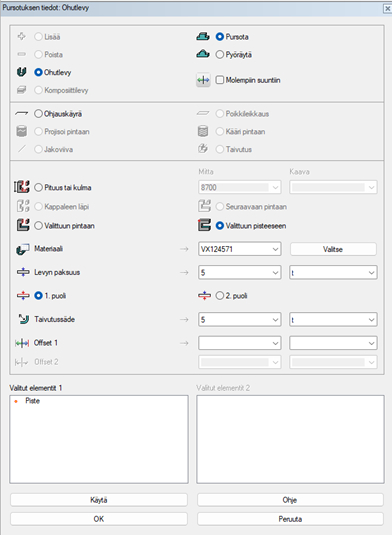

Tehdään luonnoksesta ohutlevy
Pursotetaan valittuun pisteeseen, joka annetaan profiilin pituudeksi määritellystä ohjauskäyrästä (toinen pää)

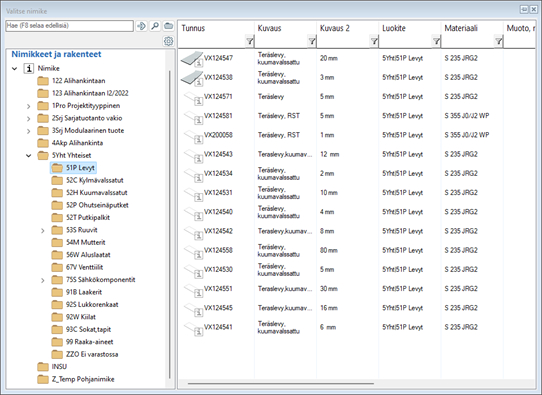

Määritellään osalle materiaalinimike, ”Valitse – Materiaali”-osioissa ja Flow’n levynimikkeistä haetaan haluttu nimike. Tällä tavalla ei tarvita erillistä pursotettavaa paikallista levyaihio-osaa
Levyn paksuudeksi ja taivutussäteeksi sama kuin nimikkeen paksuuskin on ja kaavakohtaan ”t”.
![](../__attachments/60063866/kuva2.jpg?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/60063866/kuva3.jpg?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Aukilevitetyn levyosan aihion mitat

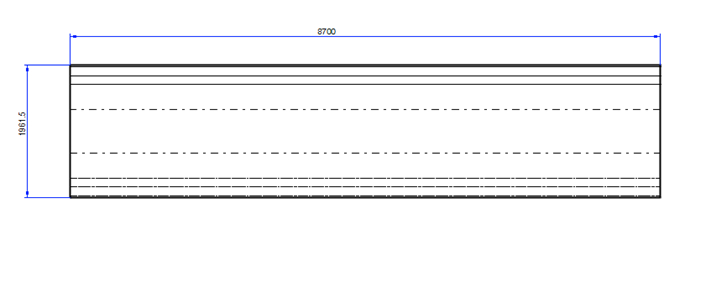

Tee osalle piirustus
Kun määrittelet projektioita, ota mukaan myös levityskuvanto ja määrittele aukilevitys projektiolle
Kun levityskuvanto on mukana, ohjelma osaa itse ottaa oikeat mitat nimiketietoihin ja osaluetteloon

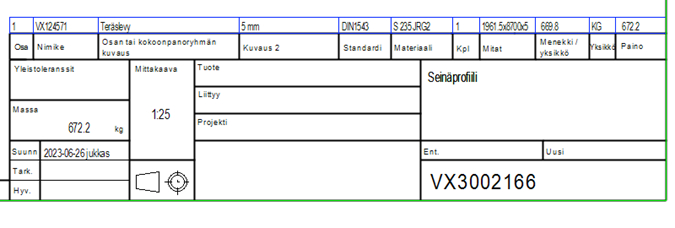

Myös osan paino lasketaan aihion mukaan nimiketietoihin ja piirustuksen osaluetteloon
![](../__attachments/60063866/kuva4.jpg?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/60063866/kuva5.jpg?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
