Piirustuksen bittakarttakuvan muuttaminen muokattavaksi Vertex Flow-nimikkeeksi
Lähtökohta
Yrityksissä on tilanteita, jolloin esim. alihankijoilta tai yhteistyökumppaneilta saadaan 2d-piirustuksia skannattuna/valokuvina bittikarttamuodossa. Yleisimmin tif-muodossa, mutta myös jpg- ja png-muodossa.
Vaikka Vertex G4 tukee rasterikuvan liittämistä 2d-piirustukseen, ei erillisten piirustusten käsitteleminen Vertex G4:n sisällä bittikarttamuodossa ole järkevää. Bittikarttakuvaa ei voi muokata perinteisen 2d viivapiirroksen tyylisesti.
Vertex Flow mahdollistaa bittikarttakuvien liittämisen suoraan nimikkeen alle, mutta näin toimittaessa ko. kuva ei käyttäydy kuin normaalisti 2d-piirustus nimikkeen alla käyttäytyy.
Työvaiheet bittikarttakuvan muuttamiseksi perinteiseksi 2d-viivapiirustukseksi
Varsinainen bittikarttakuvan muuttaminen vektorigrafiikkapiirustukseksi on ohjeistettu täällä: Pikseli/bittikarttakuvana olevan piirustuksen (tif, jpg, png) muuttaminen G4:n puolelle muokattavaan muotoon - Vertex G4 - FAQ - Confluence
Viivapiirustukselle nimike ja Vertex Flow'hun palauttaminen

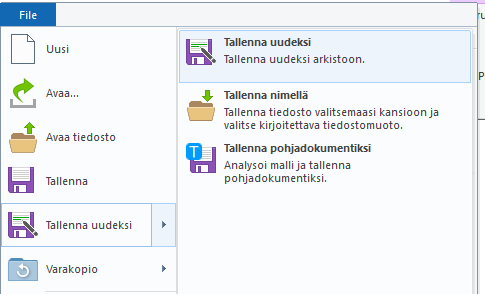

1. Kun olet tuonut bittikarttakuvasta generoidun viivapiirustuksen dxf-formaatissa Vertex G4:n puolelle (kirjautuneena Flow’hun), tallenna piirustus Tiedosto - Tallenna Uudeksi-komennolla:

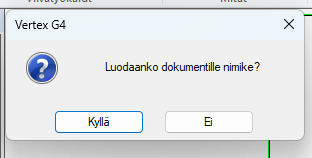

Luo dokumentille nimike, vastaa kysymykseen “Kyllä”
Ota sarjasta numero ja täytä muutkin yksityiskohdat (nimi jne.)

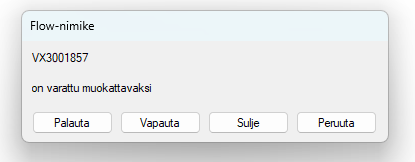

Palauta nimike tämän jälkeen Flow’hun

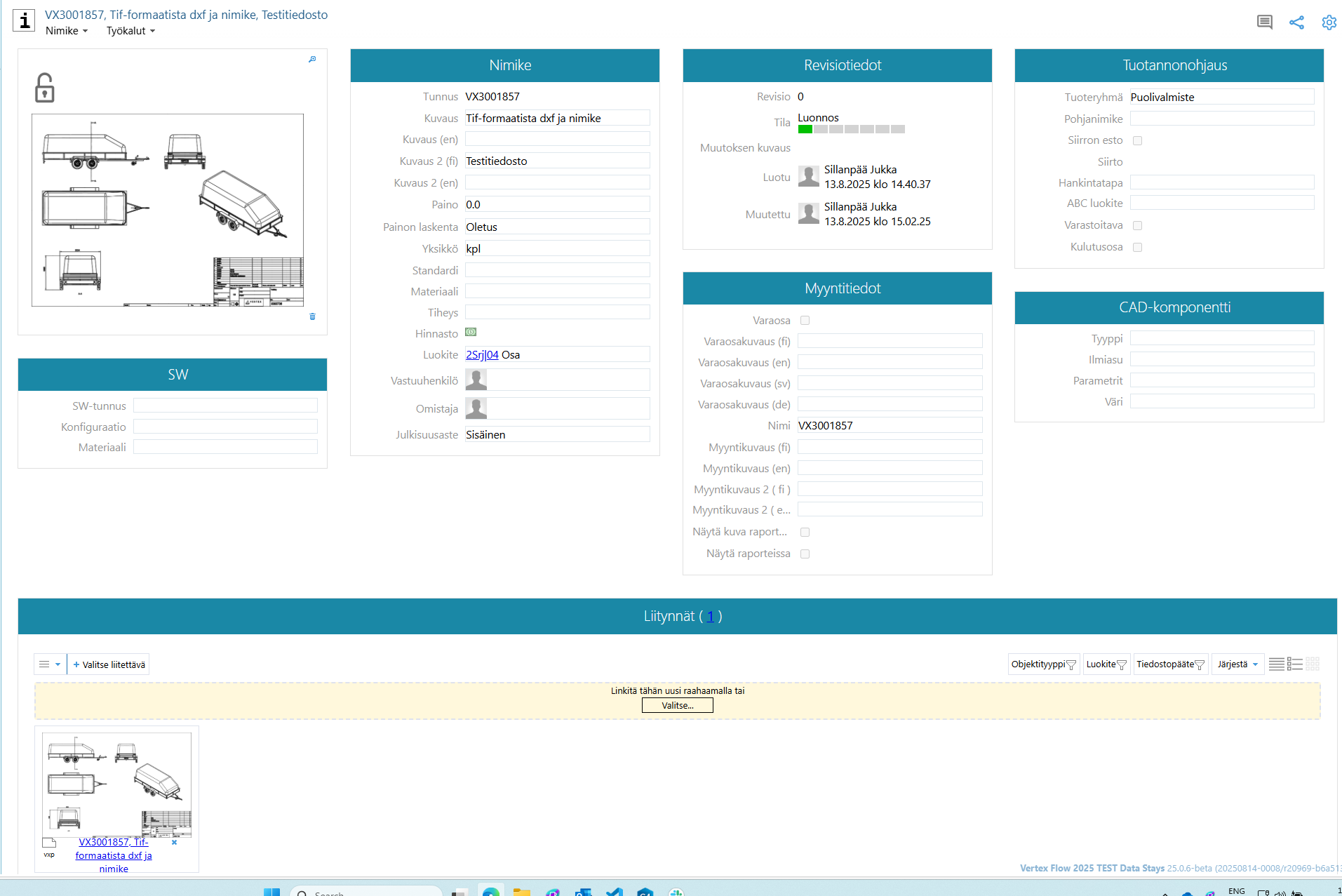

Flow’n puolella nimikkeen alla näkyy nyt normaalisti piirustus ja nimikkeellä on esikatselukuva

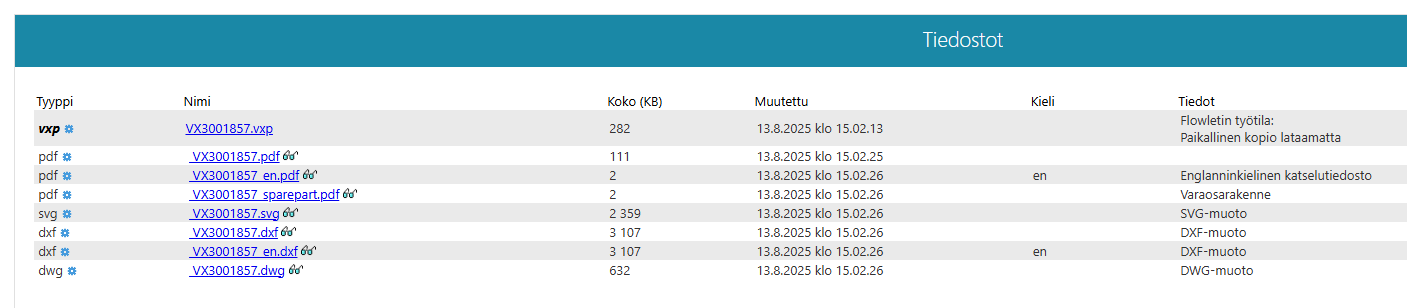

Piirustuksen alle ilmestyvät myös automaattisesti taustakääntäjän tekemät tiedostomuutokset
Tämä tekniikka on hyvä esimerkiksi vanhojen skannattujen piirustusarkistojen kanssa, mikäli niitä halutaan käyttää esim. osana varaosakirjaa jne.
