Aihionimikkeen käyttämistä varsinaisessa suunnittelussa monen mallin kanssa

Taustaa:

Esimerkkinimike

  • Yrityksessä valmistetaan puolivalmisteena varastoon levyaihioita läpivientilevyjä

  • Varsinaisessa tuotantovaiheessa aihiosta mankeloidaan tietyllä säteellä oleva osa.

  • Miten tehdä nimike, jolla olisi valmistettavan aihion mukainen levy ja piirustus, mutta samaa nimikettä voisi käyttää varsinaisessa suunnittelussa eri säteillä mallintamatta joka kerta uutta mallia?

  • Tavoite nopeuttaa suunnitteluprosessia ja tarvittaessa valmistaa lisää puolivalmisteaihioita varastoon myös muista osista samaa ajatusta hyväksikäyttäen

Ohessa yksi tapa hallita tällaista nimikettä

Vaiheet:

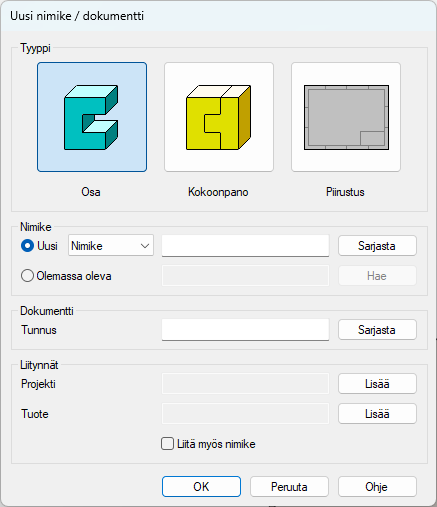

  • Perustetaan uusi nimike G4:n puolella


  • Mallinnetaan materiaalinimikkeellä varustettu suora levyaihio-osa, määritellään mateiaalinimike, perustetaan piirustus ja palautetaan nimike

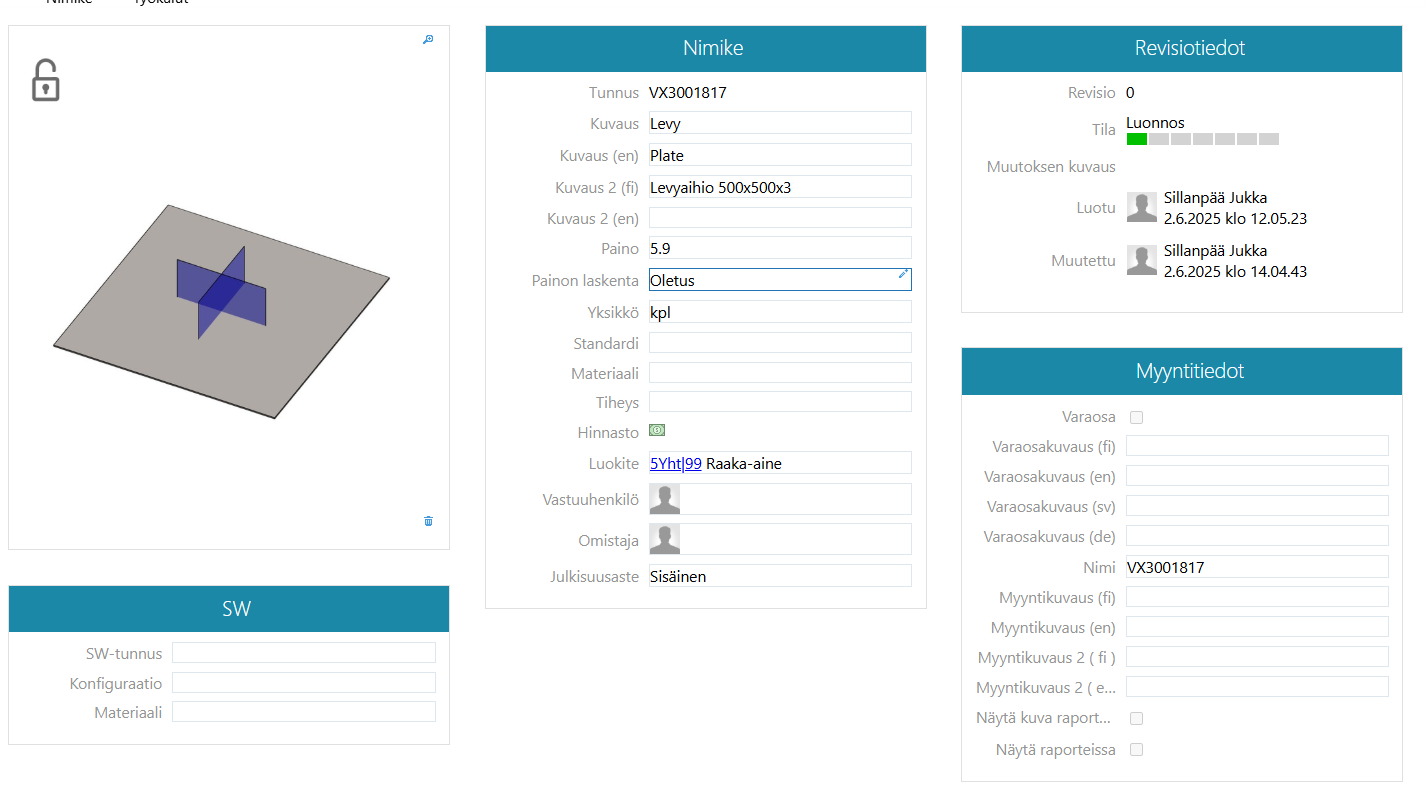

Nimikkeen perustiedot Vertex Flow’n puolella:



  • Avataan levyaihion malli G4:n puolella ja tallennetaan pelkkä osa eri nimillä ilman nimikettä

  • Taivutetaan aihio haluttuun säteeseen (esim. R1200),

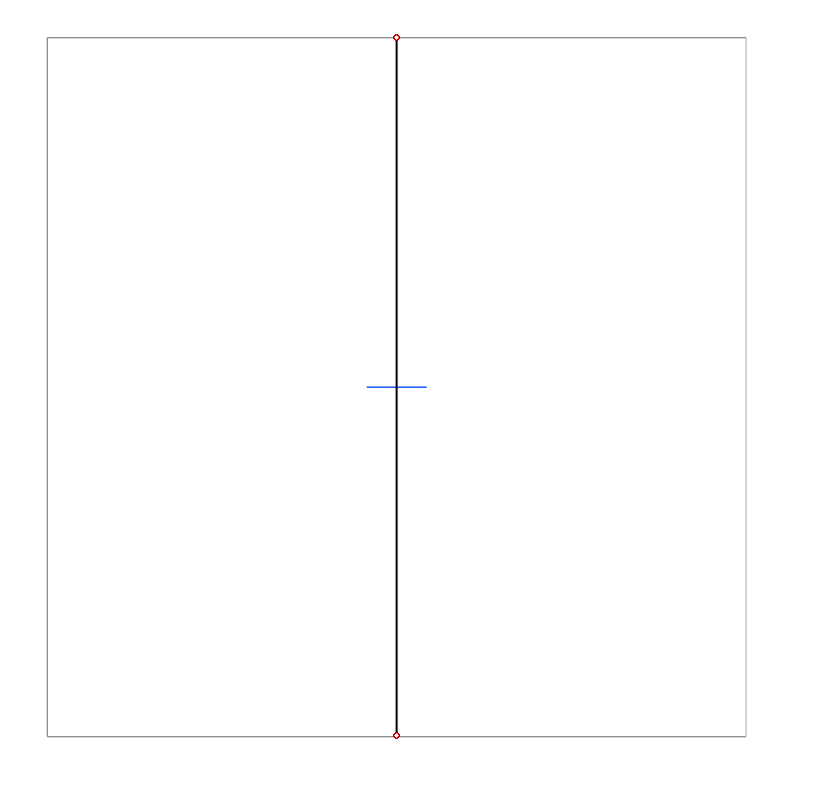

    • luonnostellaan pintaan ensin ohjauskäyrä

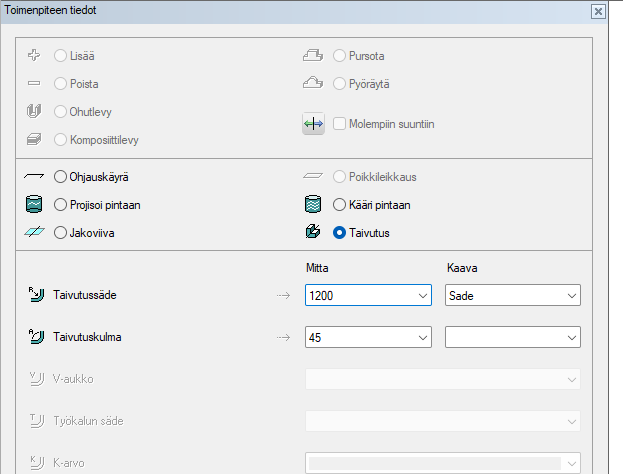

  • Taivutetaan levy säteeseen 1200 mm ohjauskäyrän avulla


  • Palautetaan malli Flow’hun

  • Tehdään niin monta eri säteistä mallia, kuin ajatellaan tarvitsevan ja näitä voidaan lisätä myöhemmin myös nimikkeen alle

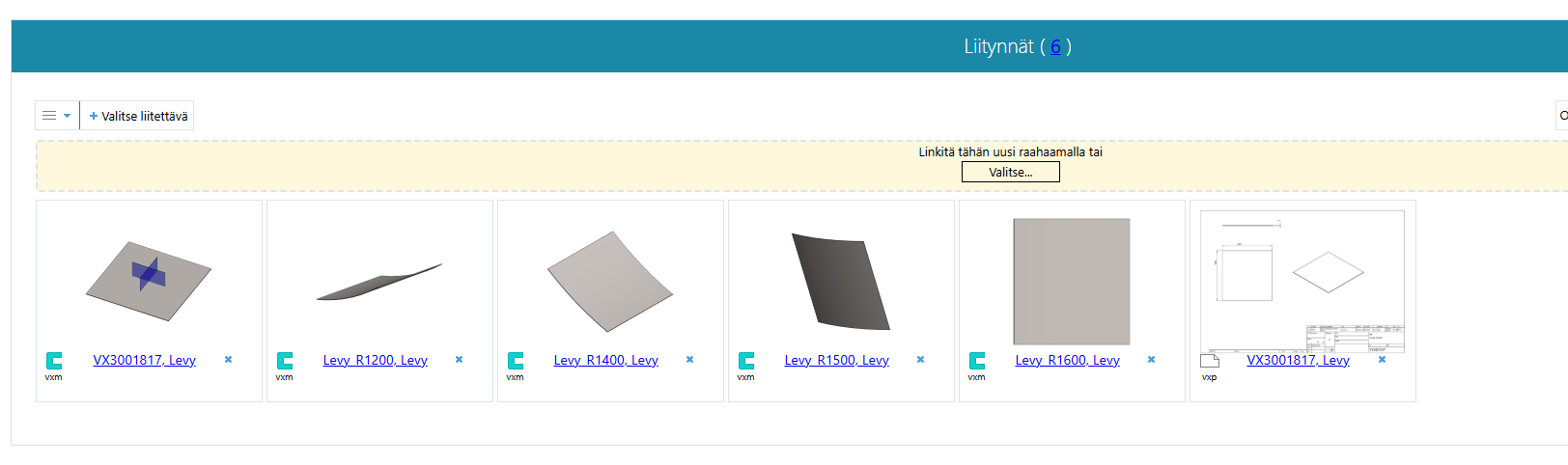

  • Liitetään eri-säteiset mallit aihion nimikkeelle malleina

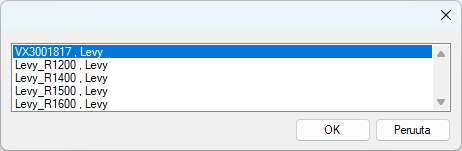

  • Kun käytetään ko. levyä kokoonpanossa, raahaa se kokoonpanomalliin ja saat eri vaihtoehdoista valikon esiin


  • Valitse haluttu malli ja vie se kokoonpanomalliin

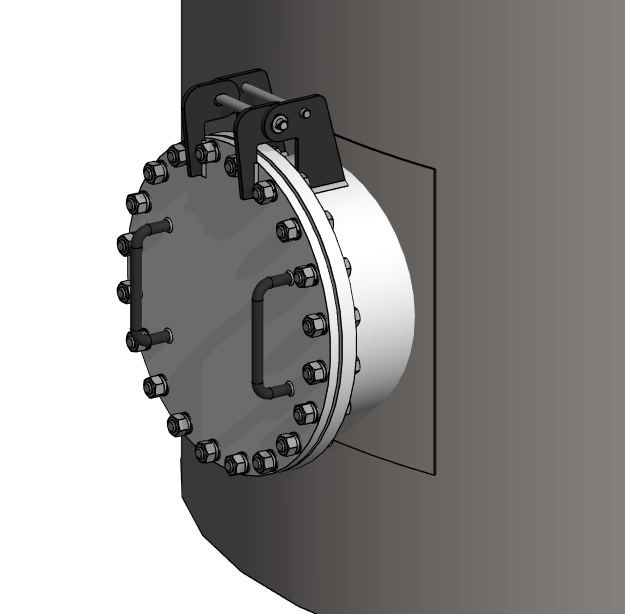

  • Kokoonpanomallissa on nyt oikealla säteellä oleva levyaihion nimikeellä varustettuna

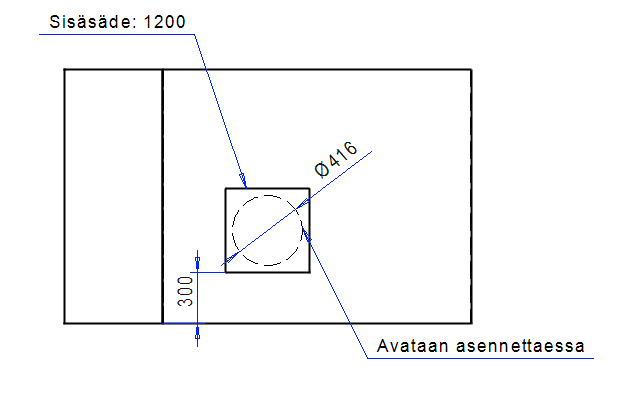

  • Kokoonpanopiirustuksessa ohjeistetaan tuotantoa, mitä levyaihiolle pitää tehdä ja mitoilla ohjeistetaan sen sijainti


Samalla tyylillä voidaan kehitellä yrityksen tarpeisiin monenlaisia yhdistelmiä, joissa käytetään samaa yhtä varastoitavaa puolivalmiste-aihioanimikettä, mutta sitä muovataan myöhemmin tuotannossa tilanteen mukaan erilaiseksi.
