Malli- ja profiiliaihiokirjaston perustaminen ja käyttäminen Vertex Flow'ssa
Tarve
Yrityksellä on usein tarve käyttää pohjana samanlaisia pohjamalleja, joista tehdään uusia tuotteiden osia tulevaisuudessa mittoja vaihtamalla. Toinen konkreettinen esimerkki on tarve pitää kirjastoa akseleiden ja aineisputkien aihioista.
Näitä aihioita käytetään sitten uuden osan mallintamisessa pohjana, joita hyväksikäyttäen tehdään uusi tuotteen osa aihion pituutta muuttamalla.
Profiiliaihiokirjaston perustaminen
Luokitteen perustaminen

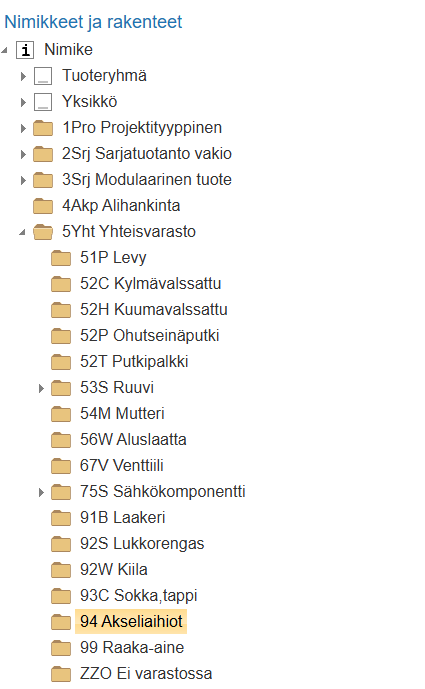

Perusta Vertex flow'n sisälle haluamaasi paikkaan uusi luokite profiiliaihioille. Esimerkissä se perustettiin Yhteisvaraston alle nimellä “Akseliaihiot”.
Aihiomallin perustaminen

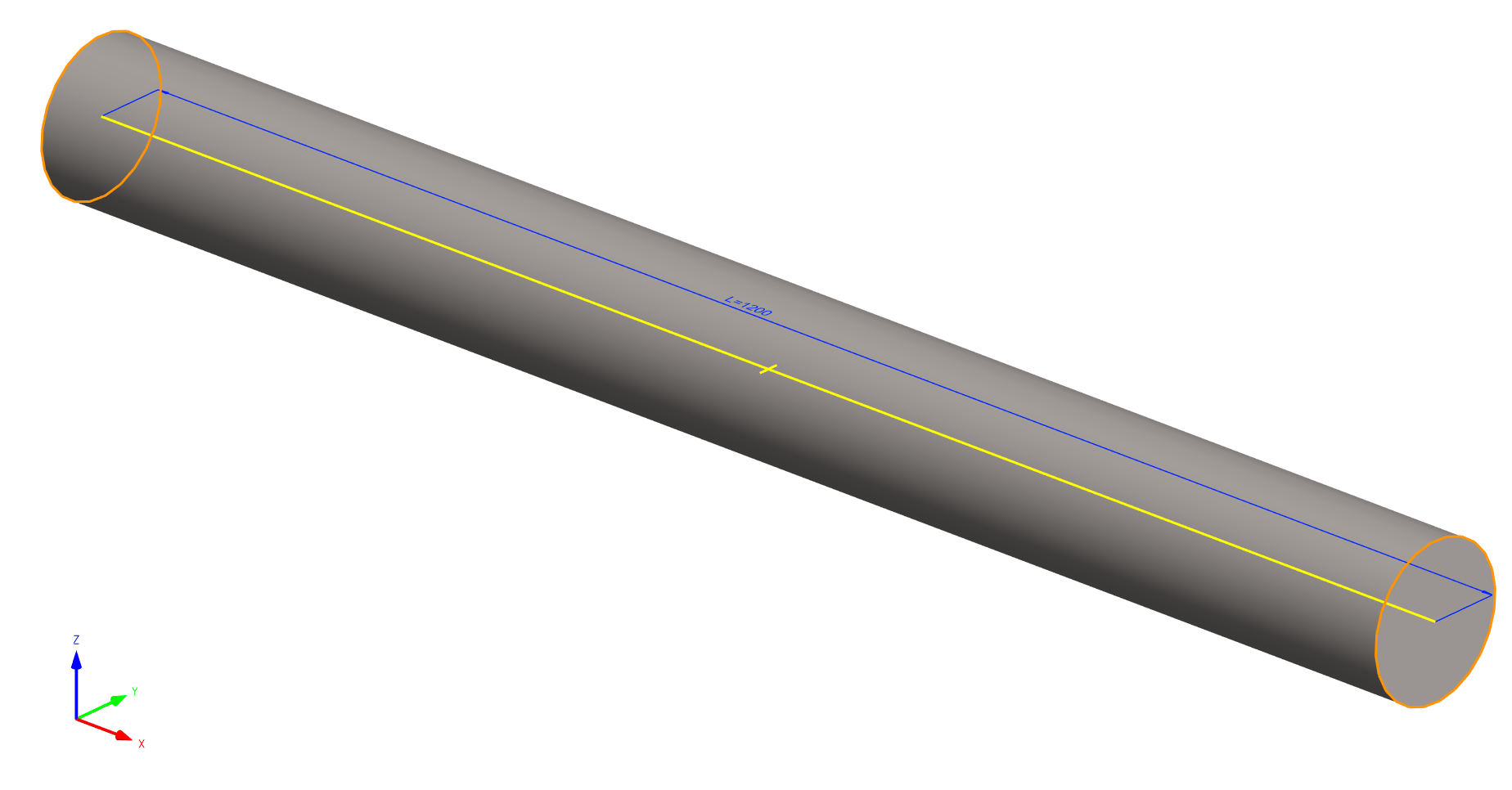

Siirry Vertex G4:n puolelle mallintamaan aihiomalli. Esimerkissä tehdään 400 mm pitkä ja 120 mm halkaisijainen akseliaihio.

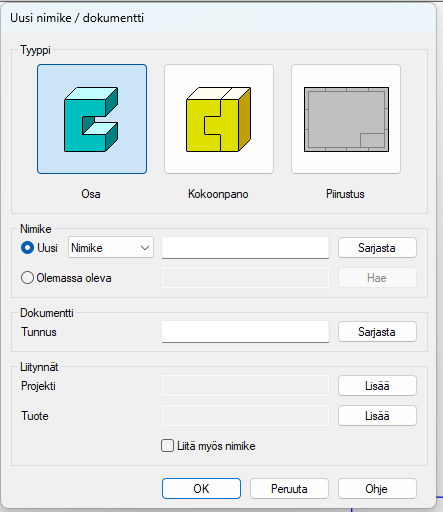

Perusta uusi nimike "Tiedosto- Uusi", ota koodi sarjasta tai (kirjoita oma aihiokoodisi) ja kuvauskenttä 1 nimeksi Akseliaihio, kuvaus2 L=400, D=120.

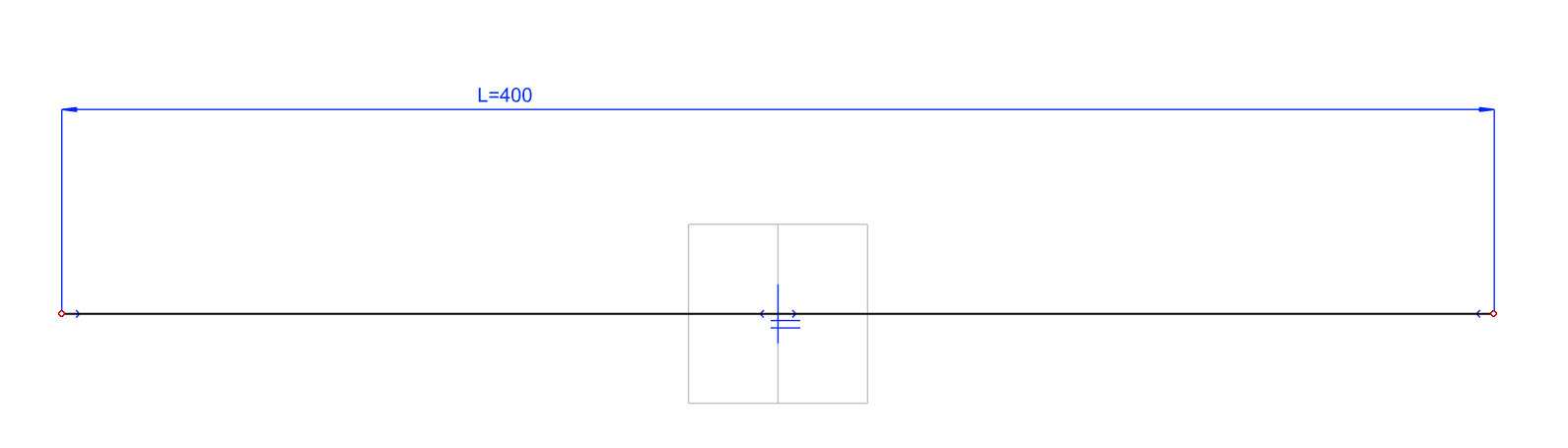

Luonnostele vaakatasolle ohjauskäyrä, keskitä viiva origon kanssa keskelle ja anna mitalle arvoksi 400 sekä muuttujaksi kaava-kenttään "L"
Määrittele luonnos ohjauskäyräksi.

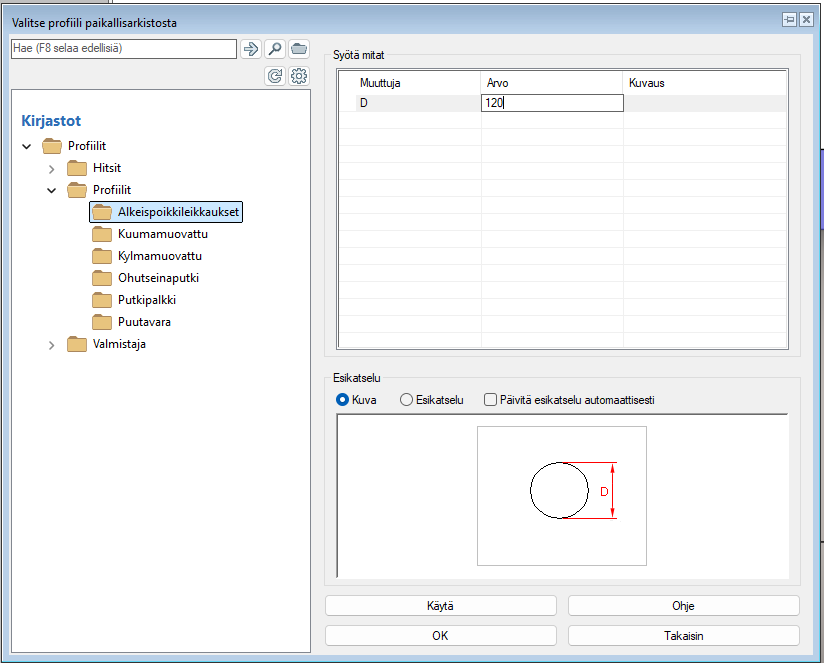

Hae kirjastopiirre “Lisää”-toiminnolla, valitse alkeispoikkileikkauksista ympyrä ja anna sen D-muuttujalle arvoksi 120.

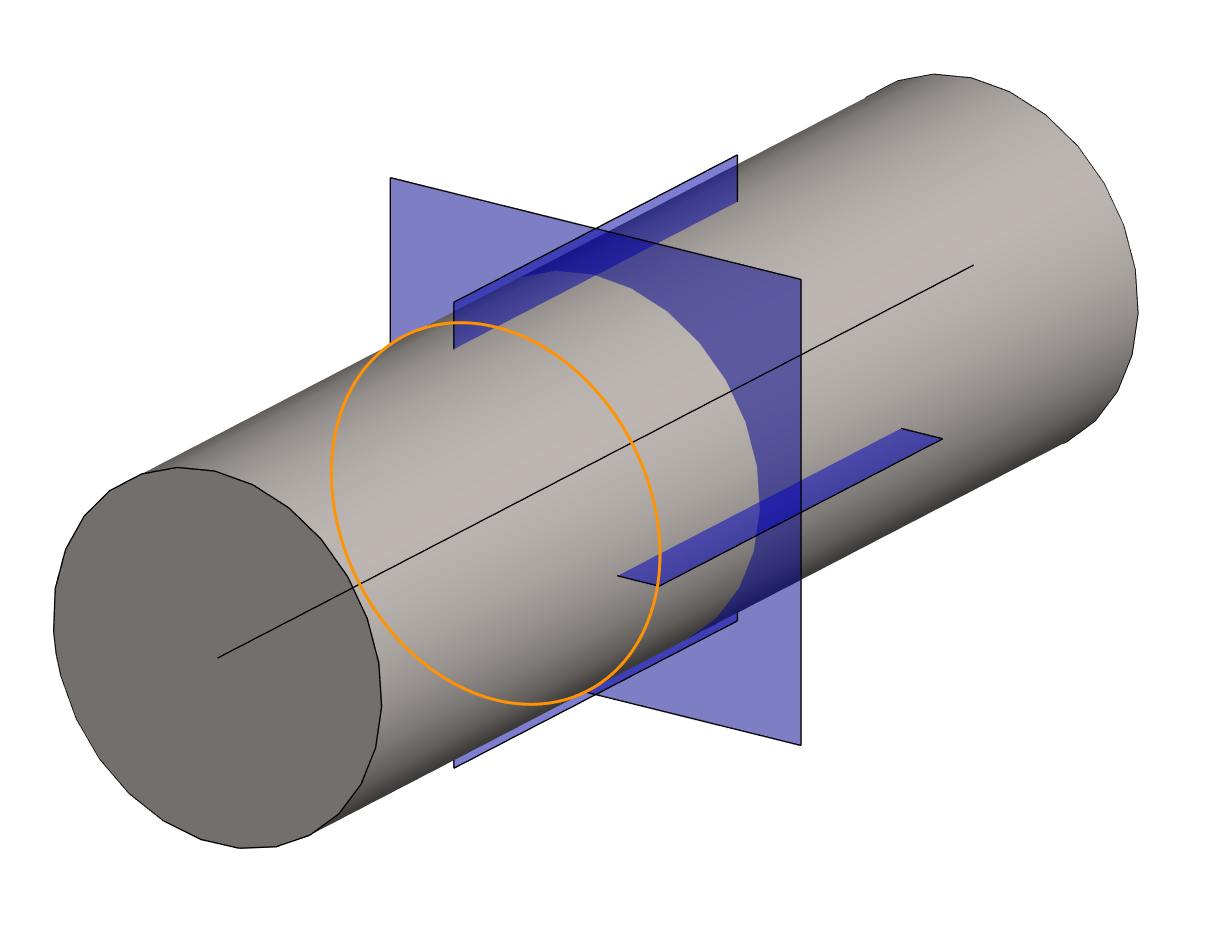

Pursota tämän jälkeen aihio ohjauskäyrän avulla malliin.
Tarkasta mittataulukosta, että muuttujat näkyvät siellä.

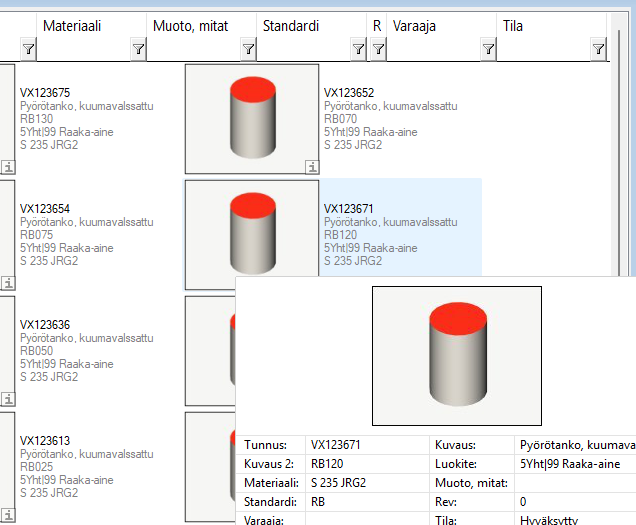

Raahaa aihiolle oikea materiaalinimike G4:n selaimesta raahaamalla materiaali työalueelle.
Voit perustaa aihiolle myös peruspiirustuksen, jossa ovat pääkuvannot jo olemassa. Tämä nopeuttaa varsinaisien osien piirustusten tekemistä.
Palauta aihionimike tämän jälkeen Flow'hun.
Aihiolle tehtävät toimet Flow'n puolella

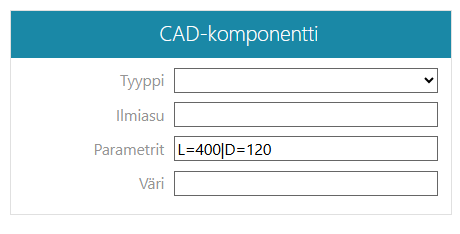

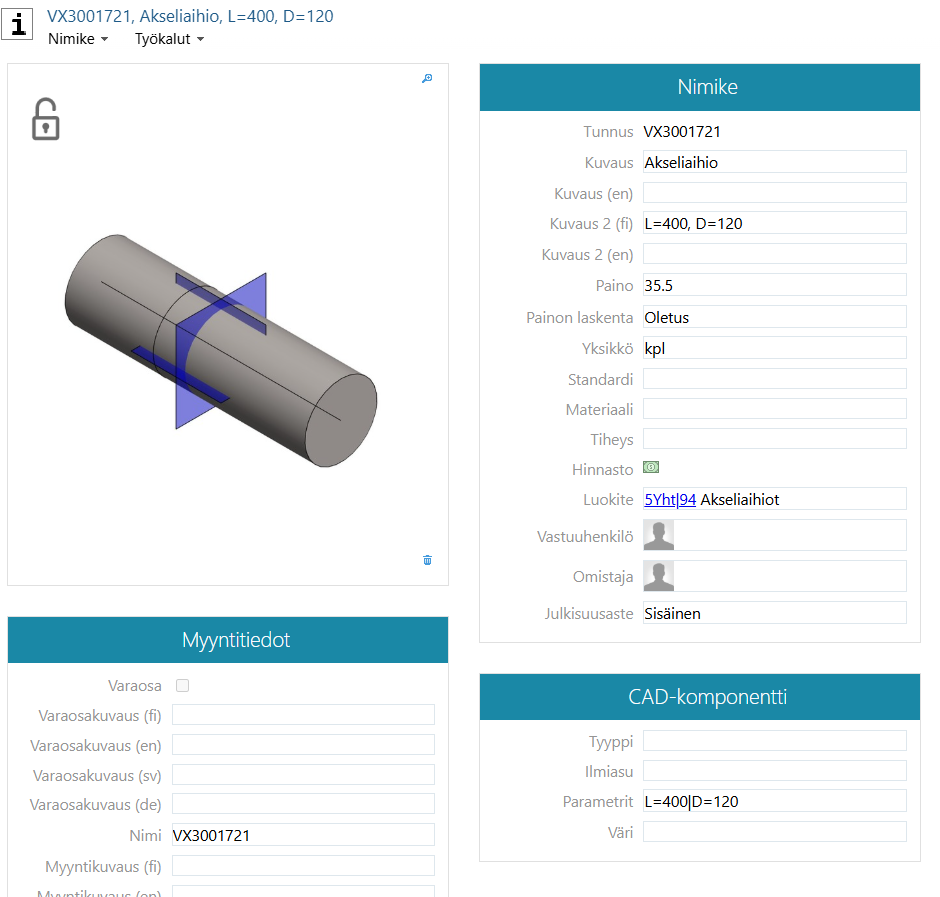

Mene aihion nimikkeen nimikekortille ja lisää parametrikenttään muuttujien arvot kuvan mukaisesti. Muuttujien arvot eroitetaan pystyviivalla.
HUOM: Muuttujan nimi täytyy olla täysin sama kuin mallissakin.

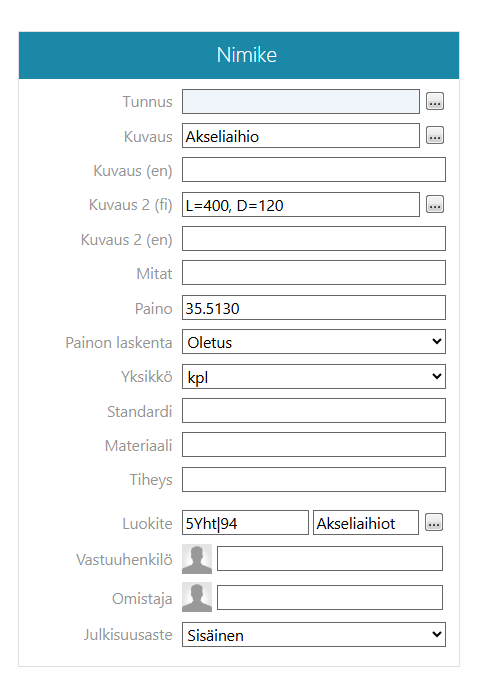

Aihion nimikekortin kentät:
HUOM: Mikäli haluat määritellä aihiolle eri värin kuin oletuksena olevan “Steel”, katso ohjeet siihen TÄÄLTÄ.

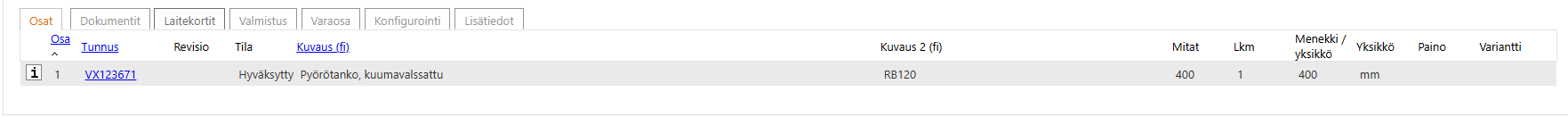

Seuraavaksi varaa nimike Flow’n puolella ja kirjoita aihion materiaalinimikkeen tietoihin mitat- ja menekkikenttään pituuden arvoksi 400.

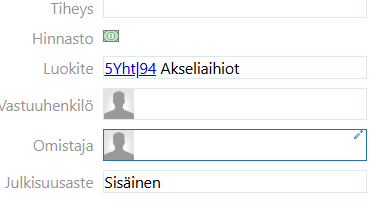

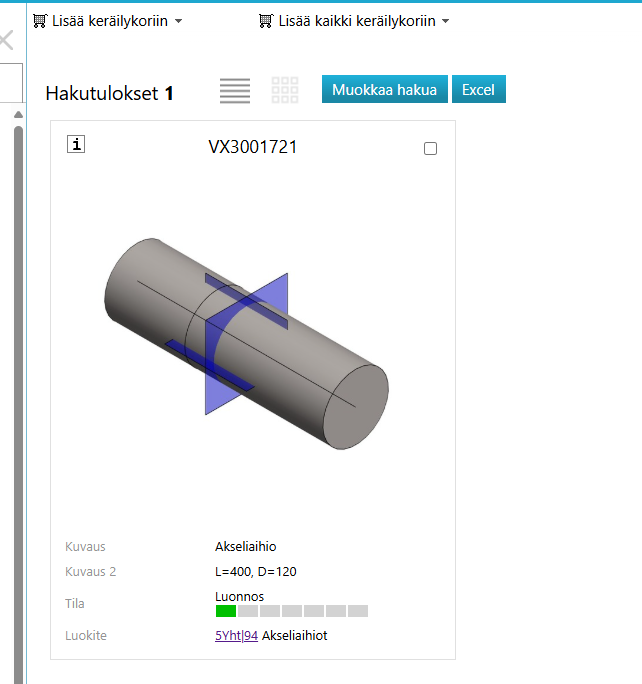

Liitä aihion nimike aihioille luomaasi luokitteeseen.
Palauta nimike tämän jälkeen Flow’hun.
HUOM: Mikäli haluat suojata aihion nimikkeen, muuta sen tilaksi oman tilamallien mukaisesti sellainen tila, joka vaatii nimikkeen revisioinnin, jos sen varaa (esim. hyväksytty tai lukittu).
Aihion käyttäminen uuden nimikkeen pohjana

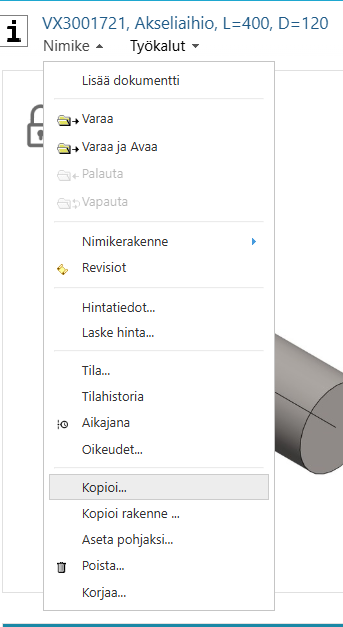

Mene Flow’n käyttäliittymässä aihion nimikekortille. Valitse ylhäältä valikosta “Nimike - Kopioi”
Ota sarjasta uusi nimikenumero.

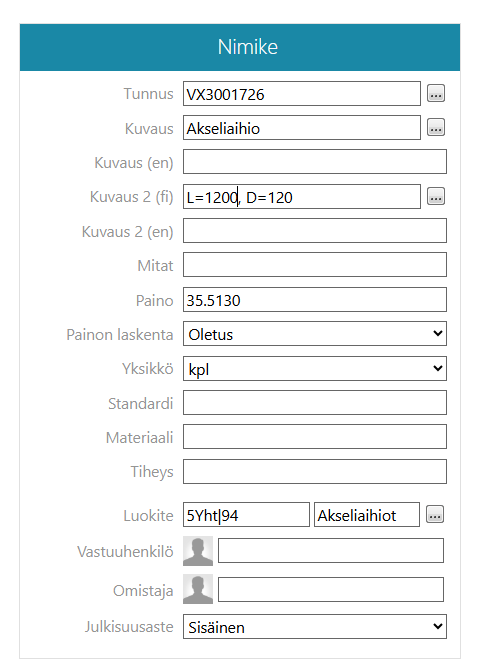

Vaihda kuvaus2:n tiedoista pituuden mitta haluamaasi mittaan.
Vaihda kuvauskenttään1 sanakirjasta kuvaavampi nimi nimikkeelle.

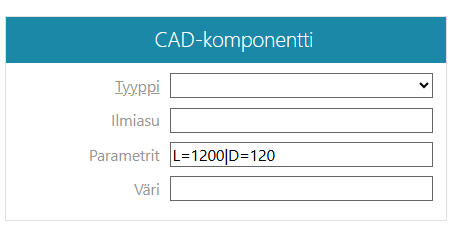

Vaihda parametreista pituuden mitaksi sama mitta-arvo.

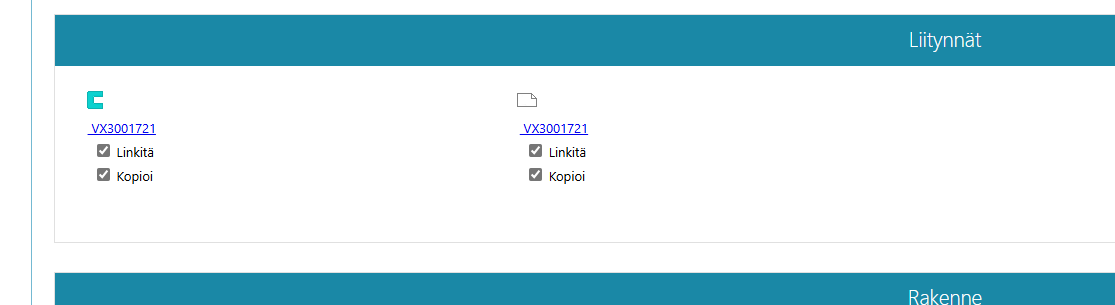

Valitse liitynnöistä sekä malli, että piirustus mukaan uuteen nimikkeeseen.

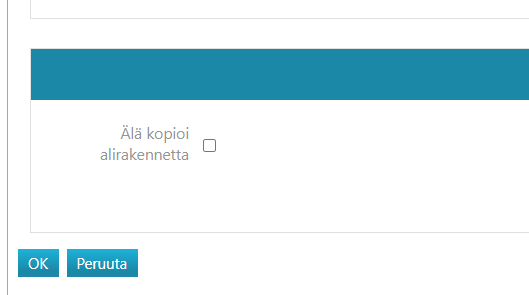

Paina tämän jälkeen ok.
Varaa nimike tämän jälkeen Flow’ssa.

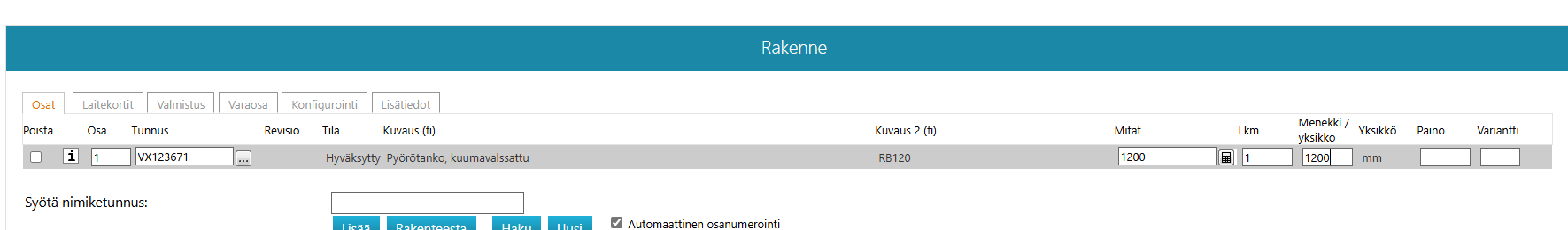

Vaihda vielä mitta- ja menekkikenttään sama pituusmitan arvo.
Palauta nimike tämän jälkeen.
Varaa nyt uusi nimike Vertex G4:n puolella.

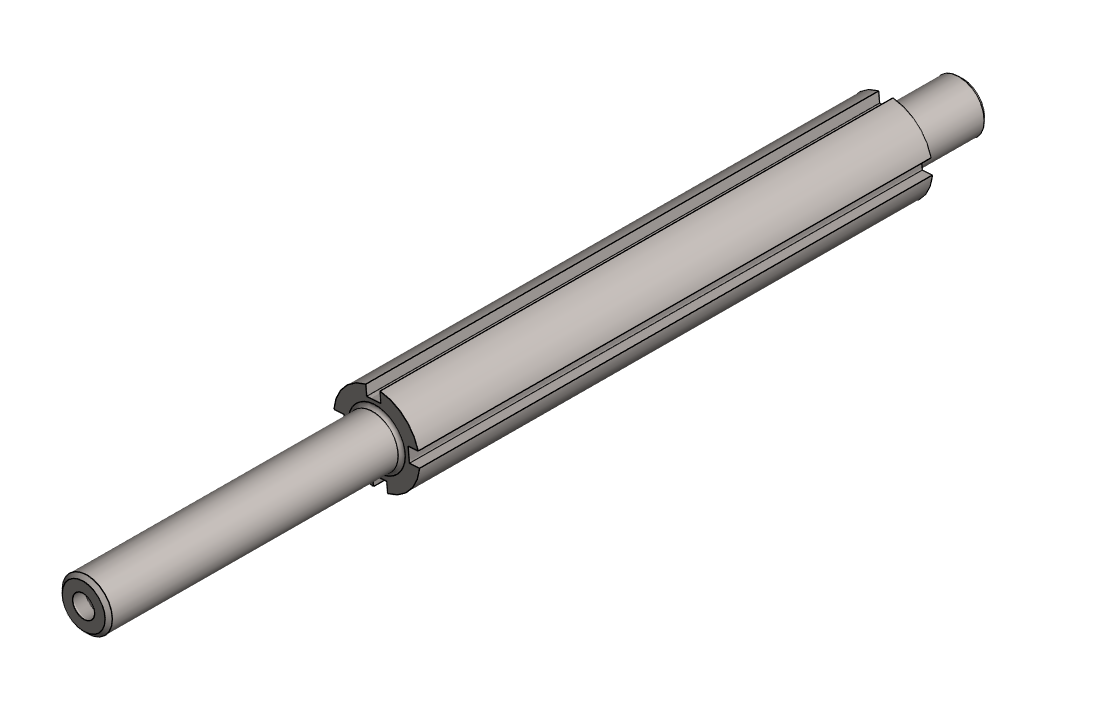

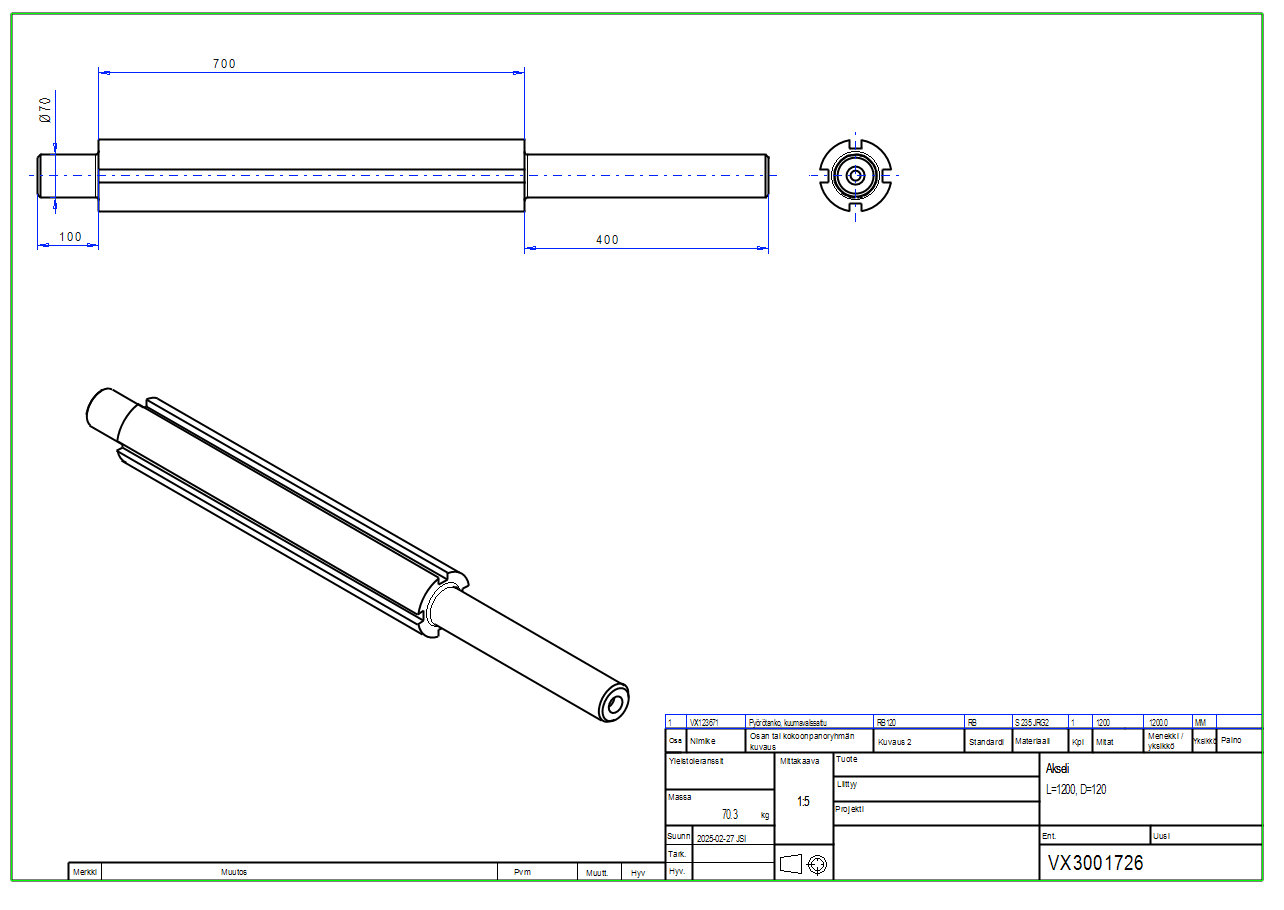

Tämän jälkeen voit aloittaa tekemään aihioon muokkauksia, työstöjä jne.
Samalla tekniikalla voit tehdä mitä tahansa pohjanimikkeitä, joita käytät suunnittelun pohjana tulevaisuudessa.
