Uusi hirsiprofiili profiilikirjastoon
Voit piirtää hirsipoikkileikkauksen piirustustiedostoon (vxp). Nimeä piirustustiedosto poikkileikkauksen tyypin ja koon mukaan, ja tallenna tiedosto oman hirsiprofiilikirjastosi kansioon. Jos omaa hirsiprofiilikirjastoa ei ole vielä olemassa, voit luoda sen kopioimalla hirsiprofiilin vakiokirjastosta uuteen omaan kirjastoosi. Vakiokirjaston hirsiprofiilit löytyvät kirjastoselaimen kansiosta Vakiokirjastot / Materiaalit / Profiilit / log. Lue lisää ohjeesta Luo uusi profiilikirjasto.
Piirrä hirsipoikkileikkaus

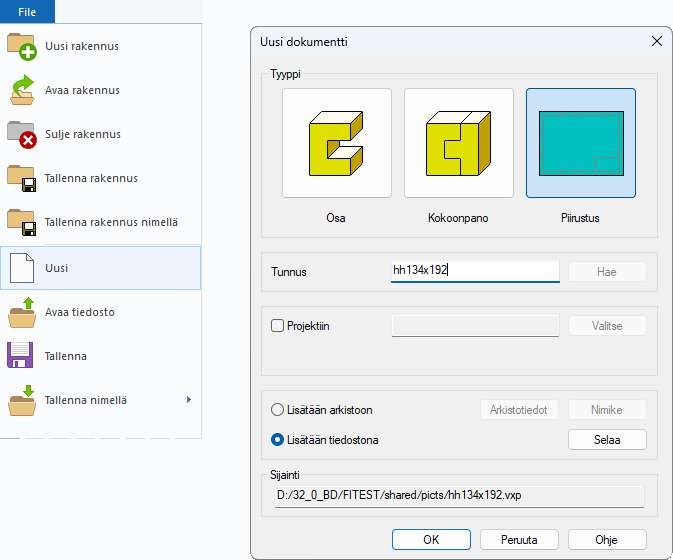

Valitse Tiedosto > Uusi. Valitse dokumentin tyypiksi Piirustus, ja anna piirustukselle nimi Tunnus-kenttään. Jos rakennus on aktiivinen, tiedosto tallentuu oletuksena rakennuksen kansioon. Jos tyhjennät valinnan Projektiin, tiedosto tallentuu oletuksena ../shared/picts -kansioon. Voit tallentaa piirustuksen oletustallennuspaikkaan, ja siirtää sen myöhemmin profiilikirjaston kansioon, tai valita profiilikirjaston kansion napsauttamalla Selaa.

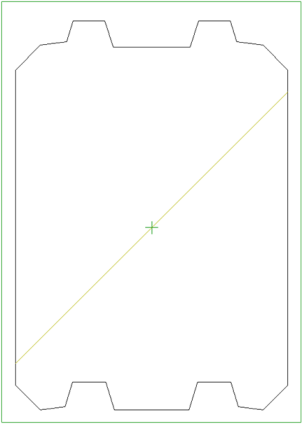

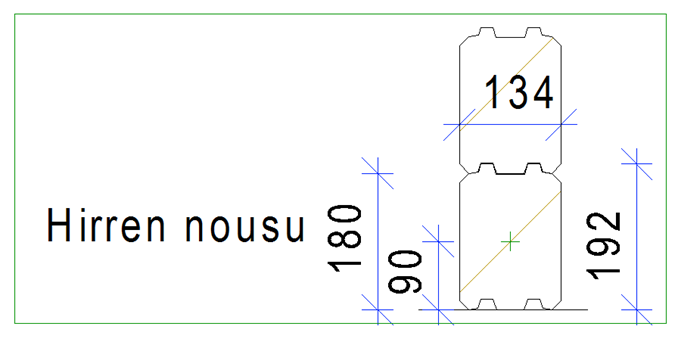

Kun piirrät hirsipoikkileikkausta, huomioi piirustuksen nollapisteen sijainti suhteessa hirsiprofiilin nousuun: piirustuksen nollapisteen tulee sijaita täsmälleen nousun puolivälissä (ei siis keskellä piirustusta). Alareuna on aina hirren alin kohta, yleensä sivussa olevan pontin alareuna. Lisää täyttökuvio poikkileikkauksen ääriviivojen rajaamalle alueelle. Valitse vinoviivakuvio.

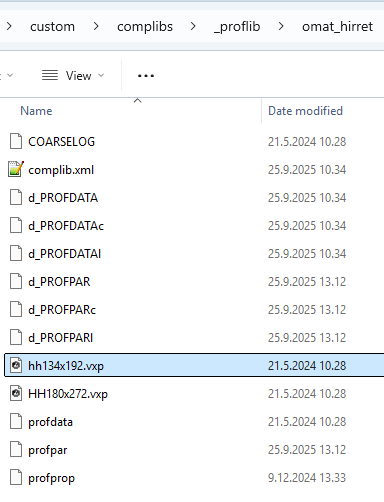

Jos tallensit piirustuksen ../shared/picts -kansioon, siirrä se profiilikirjaston kansioon ../custom/complibs/_proflib/[kirjaston_nimi].
Lisää uusi poikkileikkaus profiilikirjastoon

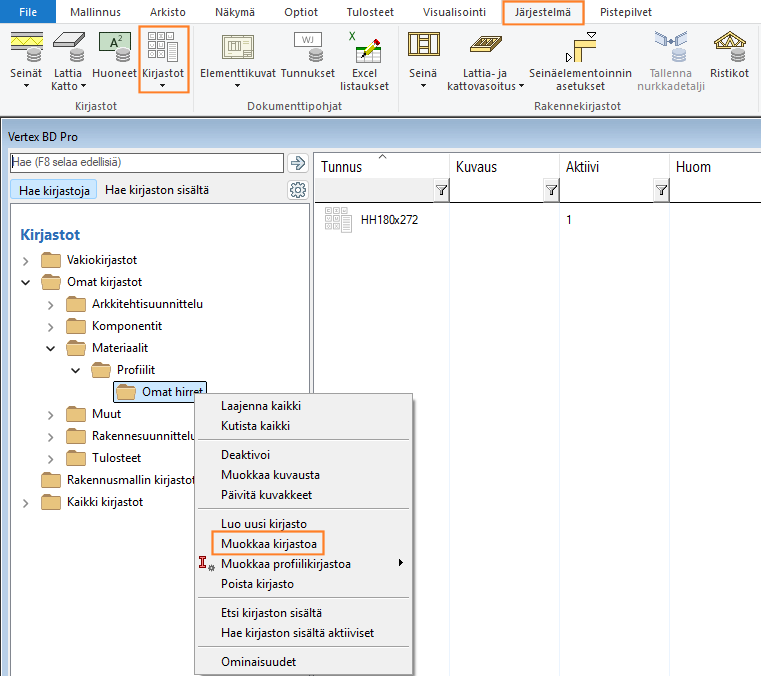

Valitse Järjestelmä | Kirjastot | Kirjastot. Kirjastoselain avautuu.
Avaa kansio Omat kirjastot / Materiaalit / Profiilit.
Valitse hirsiprofiilikirjasto.
Valitse hiiren oikealla avautuvasta valikosta jompikumpi seuraavista:
Muokkaa kirjastoa
Muokkaa profiilikirjastoa > Poikkileikkauskirjasto

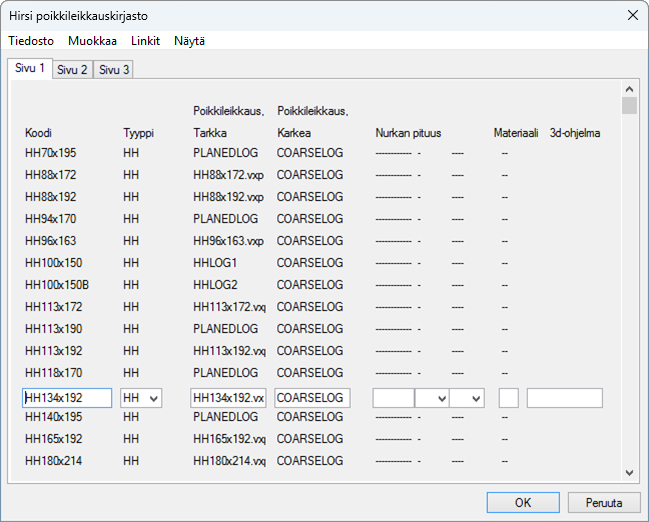

Lisää tietokantaan uusi rivi tai kopioi olemassa oleva rivi, ja täydennä uuden poikkileikkauksen tiedot.

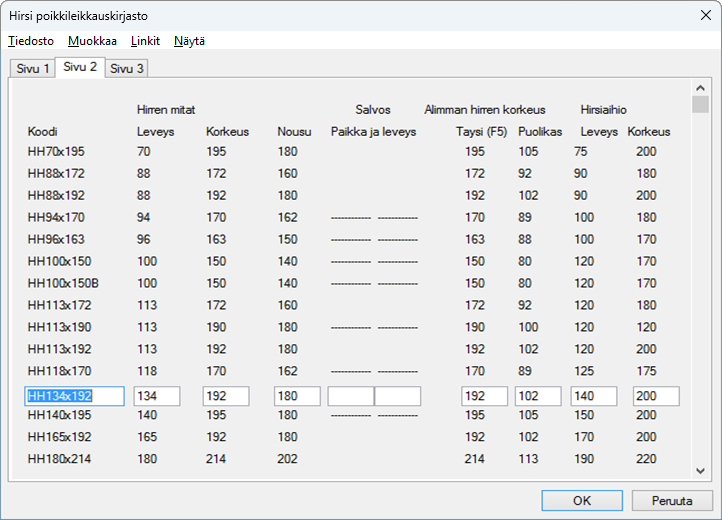

Anna hirsiprofiilin mitat sivulla 2. Alimman puolikkaan hirren korkeuden voi laskea kaavalla:
Nousu/2 + (Korkeus-Nousu)
Esimerkiksi: hirren korkeus on 190 ja nousu 180 → alimman puolikkaan hirren korkeus on 180/2+(190-180) = 100.
HH134x192 profiililla alimman puolikkaan hirren korkeus on 180/2+(192-180) = 90+12 = 102.
Hyväksy OK-painikkeella.

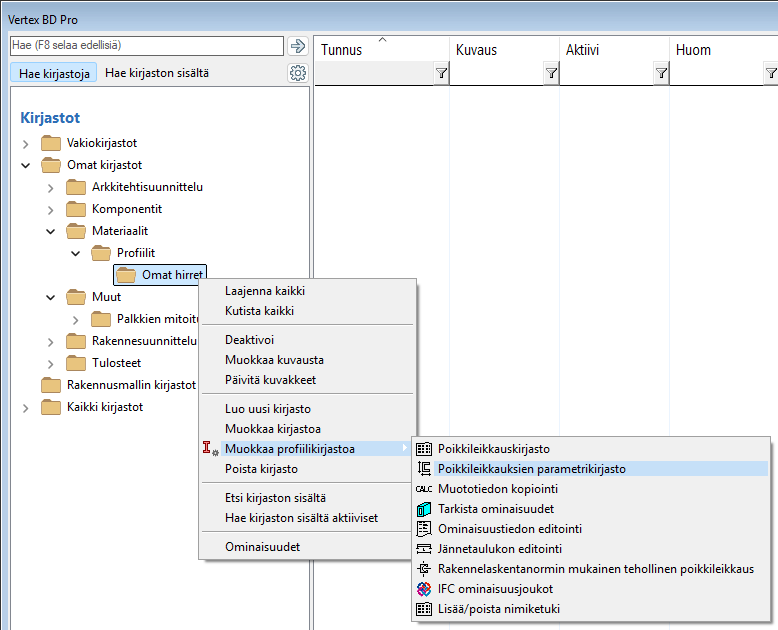

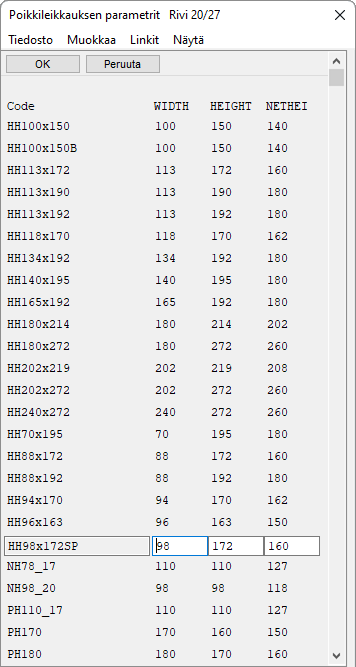

Lisää uuden poikkileikkauksen mitat poikkileikkauksien parametrikirjastoon. Valitse kirjasto, ja tilannekohtaisesta valikosta toiminto Muokkaa profiilikirjastoa > Poikkileikkauksien parametrikirjasto.

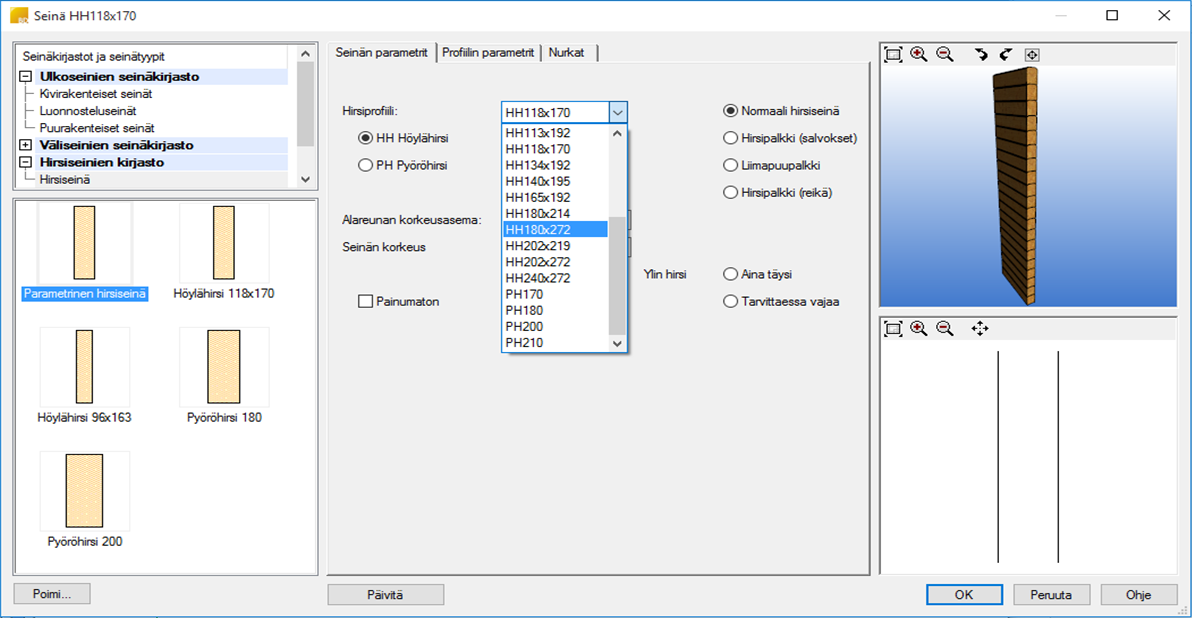

Tämän jälkeen hirsiprofiili on valittavissa, kun lisäät parametrista hirsiseinää.
