Vertex Flow For SolidWorks -integraatio

Video

Aiheesta on olemassa videoita Vertex Systems Oy:n Youtube-kanavalla:

Käyttöohje Flow For Solidworks-integraatioon

Käyttöohje suomeksi löytyy täältä:

Vertex Flow for SolidWorks yhdistää CAD-suunnittelun ja tuotetiedonhallinnan

Kotimainen Vertex Flow tehostaa työn ja tuotetiedon jakamista koko organisaatiossa. Kun Vertex Flow integroidaan suoraan SolidWorksiin, suunnittelija voi hallita malleja, piirustuksia, nimikkeitä ja rakenteita osana omaa CAD-työskentelyään. Samalla tuotetieto pysyy keskitetysti hallinnassa ja on käytettävissä myös suunnittelun ulkopuolella.

Vertex Flow for SolidWorks -integraation tavoitteena on tehdä tuotetiedonhallinnasta luonteva osa suunnitteluprosessia. Selainpohjaisen Flow-käyttöliittymän avulla tuotteen kehitystä voidaan seurata ja hallita alusta loppuun saakka, kun taas SolidWorks-lisäosa tuo keskeiset Flow-toiminnot suoraan suunnittelijan työpöydälle.

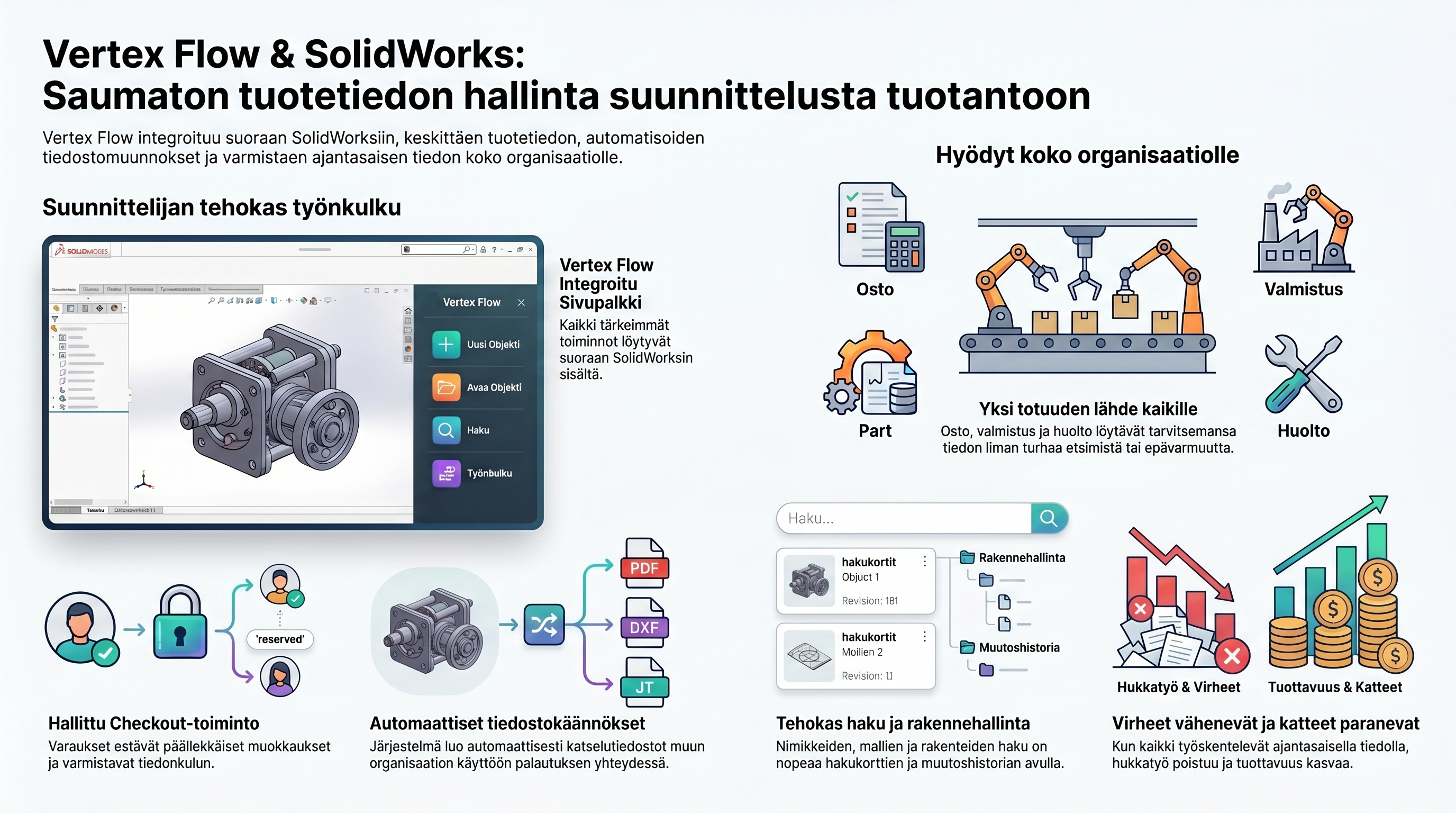

Integraatio toimii SolidWorksin sivupalkissa

Vertex Flow for SolidWorks asennetaan SolidWorksin Add-ins-valikon kautta. Asennuksen jälkeen integraatio käynnistyy SolidWorksin sivupalkissa, josta suunnittelija voi kirjautua Vertex Flow’hun omilla tunnuksillaan.

Kirjautumisen yhteydessä käyttäjän tiedot tallentuvat kirjautumisprofiiliin, mikä nopeuttaa myöhempää käyttöä. Sivupalkkiin on koottu suunnittelutyössä tarvittavat tärkeimmät Flow-toiminnot, kuten uuden objektin perustaminen, olemassa olevan objektin avaaminen, muutosten palauttaminen Flow’hun sekä muokatun objektin palauttaminen joko muutokset tallentaen tai niitä tallentamatta.

Tämä tekee integraatiosta käytännönläheisen: käyttäjän ei tarvitse siirtyä jatkuvasti järjestelmästä toiseen, vaan keskeiset tiedonhallintatoiminnot ovat käytettävissä suoraan SolidWorksissa.

Uuden osan perustaminen Flow’hun

Tyypillinen työnkulku alkaa uuden objektin perustamisella. Käyttäjä valitsee ensin halutun objektityypin, esimerkiksi osan. Tämän jälkeen osalle haetaan Vertex Flow’sta nimike ja mallitunnus.

Kun perustiedot on määritelty, osalle annetaan kuvaus ja valitaan luokite. Tämän jälkeen varsinainen mallinnus tehdään SolidWorksissa. Mallinnuksen yhteydessä osalle voidaan lisätä myös materiaali Vertex Flow’sta, jolloin materiaalitieto ei jää pelkäksi paikalliseksi CAD-mallin ominaisuudeksi, vaan se liittyy hallittuun tuotetietoon.

Samaan työnkulkuun voi kuulua myös piirustuksen luominen. Kun osa ja piirustus ovat valmiit, ne palautetaan Vertex Flow’hun. Palautuksen yhteydessä voidaan tehdä tarvittavat tiedostokäännökset projektin eri osapuolille.

Mallit, piirustukset ja käännöstiedostot koko organisaation käyttöön

Yksi Vertex Flow for SolidWorks -integraation tärkeimmistä eduista on se, että suunnittelussa syntyvät tiedostot eivät jää vain suunnittelijan omalle työasemalle tai paikallisiin kansioihin. Kun osa, malli ja piirustus palautetaan Flow’hun, ne voidaan jakaa hallitusti koko organisaation käyttöön.

Palautuksen yhteydessä luotavat käännöstiedostot helpottavat tiedon hyödyntämistä eri rooleissa. Kaikilla käyttäjillä ei tarvitse olla SolidWorksia käytössään, jotta he voivat tarkastella tuotetietoa, piirustuksia tai niistä luotuja katselutiedostoja. Tämä on tärkeää esimerkiksi ostolle, valmistukselle, huollolle, markkinoinnille ja projektinhallinnalle.

Objektien haku ja avaaminen Flow’sta

SolidWorksissa voidaan avata myös Vertex Flow’hun aiemmin tallennettuja nimikkeitä. Flow’sta nimikkeitä voidaan hakea tehokkaasti esimerkiksi nimikehakukortilla, mallin tai piirustuksen hakukortilla sekä muutoshistoriaa ja nimikerakennetta hyödyntäen.

Kun muokattava kokoonpano avataan, käyttäjä valitsee Checkout-toiminnon. Tämä varaa objektin muokkausta varten ja varmistaa tiedonkulun muulle suunnitteluorganisaatiolle. Checkout ehkäisee päällekkäisiä muokkausprosesseja, joissa useampi käyttäjä tekisi samanaikaisesti ristiriitaisia muutoksia samaan aineistoon.

Tämä on keskeinen osa PDM-järjestelmän arvoa: suunnittelutieto ei ole vain tallessa, vaan sen muokkaaminen tapahtuu hallitusti.

Nimikerakenne näkyy suunnittelijalle

Integraation kautta voidaan seurata myös nimikerakennetta suoraan SolidWorksin sivupalkissa. Tämä auttaa suunnittelijaa hahmottamaan, miten yksittäinen osa liittyy laajempaan kokoonpanoon ja tuotteen kokonaisuuteen.

Kun kokoonpanoon lisätään osa Vertex Flow’sta, osa liittyy osaksi hallittua rakennetta. Tämän jälkeen piirustus voidaan päivittää ja uudelle osalle lisätä esimerkiksi osanumeropallo. Muutoksen jälkeen mallit ja piirustukset palautetaan jälleen Vertex Flow’hun, jolloin myös käännöstiedostot voidaan päivittää.

Näin CAD-muutos, piirustuksen päivitys ja tuotetiedonhallinta pysyvät samassa prosessissa.

Osien muokkaus ja muutosten palautus

Integraatio tukee myös yksittäisten kokoonpanon osien muokkausta. Käyttäjä voi varata osan, tehdä siihen tarvittavat muutokset SolidWorksissa ja palauttaa osan muutoksineen Vertex Flow’hun.

Kun palautus on tehty, kollegat voivat tarkastella muuttunutta osaa välittömästi Vertex Flow’n selainkäyttöliittymästä. Käyttäjäoikeudet määrittävät, mitä tietoja kukin käyttäjä voi nähdä ja mitä hän voi muokata.

Tämä mahdollistaa sen, että suunnittelun tekemät muutokset saadaan nopeasti näkyviin muille osapuolille ilman epäselviä tiedostoversioita tai erillistä tiedostojen lähettelyä.

Selainkäyttöliittymä tuo tuotetiedon myös muille kuin suunnittelijoille

Vertex Flow’n selainkäyttöliittymässä voidaan tarkastella kokonaisuuden nimikkeitä, rakenteita, malleja, piirustuksia ja niistä automaattisesti luotuja käännöstiedostoja.

Tämä on tärkeää, koska tuotetieto ei palvele vain suunnittelua. Sama tieto voi olla tarpeen esimerkiksi ostossa, valmistuksessa, huollossa, laadunhallinnassa, dokumentoinnissa ja markkinoinnissa. Kun tieto löytyy yhdestä järjestelmästä, eri osastot voivat hyödyntää samaa ajantasaista aineistoa ilman turhaa etsimistä tai epävarmuutta.

Keskitetty tuotetiedonhallinta vähentää virheitä

Vertex Flow on PDM- ja PLM-järjestelmä, jonka tehtävänä on tuoda tuotetiedot yhteen paikkaan ja pitää ne hallinnassa koko organisaatiossa. Kun kaikki työskentelevät saman ajantasaisen tiedon kanssa, tiedonkulku paranee ja virheiden määrä vähenee.

Käytännössä tämä tarkoittaa esimerkiksi sitä, että suunnittelija ei käytä vahingossa vanhaa mallia, valmistus ei tulkitse väärää piirustusversiota ja osto löytää oikeat nimiketiedot ilman erillistä selvittelyä. Yhteinen tuotetiedonhallinta parantaa työn sujuvuutta ja auttaa vähentämään virheistä aiheutuvia kustannuksia.

Hyödyt lyhyesti

Vertex Flow for SolidWorks -integraatio tarjoaa organisaatiolle useita käytännön hyötyjä:

• SolidWorks-mallit ja piirustukset tallennetaan hallitusti Vertex Flow’hun.

• Suunnittelija voi käyttää keskeisiä Flow-toimintoja suoraan SolidWorksista.

• Nimikkeet, mallit, piirustukset ja rakenteet liittyvät samaan tuotetietokokonaisuuteen.

• Checkout-toiminto estää päällekkäisiä muokkauksia.

• Muutokset voidaan palauttaa Flow’hun hallitusti.

• Käännöstiedostot voidaan luoda projektin eri osapuolille.

• Selainkäyttöliittymä tuo tuotetiedon myös muille kuin CAD-käyttäjille.

• Ajantasainen tieto vähentää virheitä ja parantaa työn sujuvuutta.

Yhteenveto

Vertex Flow for SolidWorks -integraatio yhdistää CAD-suunnittelun ja tuotetiedonhallinnan käytännönläheiseksi kokonaisuudeksi. Suunnittelija voi työskennellä tutussa SolidWorks-ympäristössä, mutta samalla mallit, piirustukset, nimikkeet ja rakenteet tallentuvat hallitusti Vertex Flow’hun.

Integraation merkitys korostuu erityisesti organisaatioissa, joissa samaa tuotetietoa tarvitsevat useat eri osapuolet. Kun suunnittelu, osto, valmistus, huolto ja markkinointi käyttävät samaa ajantasaista tietoa, työ nopeutuu, virheet vähenevät ja tuotetiedon hallinta muuttuu yksittäisten tiedostojen käsittelystä hallituksi prosessiksi.
