Mallin virheellisen ACIS-geometrian vaihtaminen DAE-tiedostolla
Tuotujen mallien geometrian virheet (ACIS-virheet)

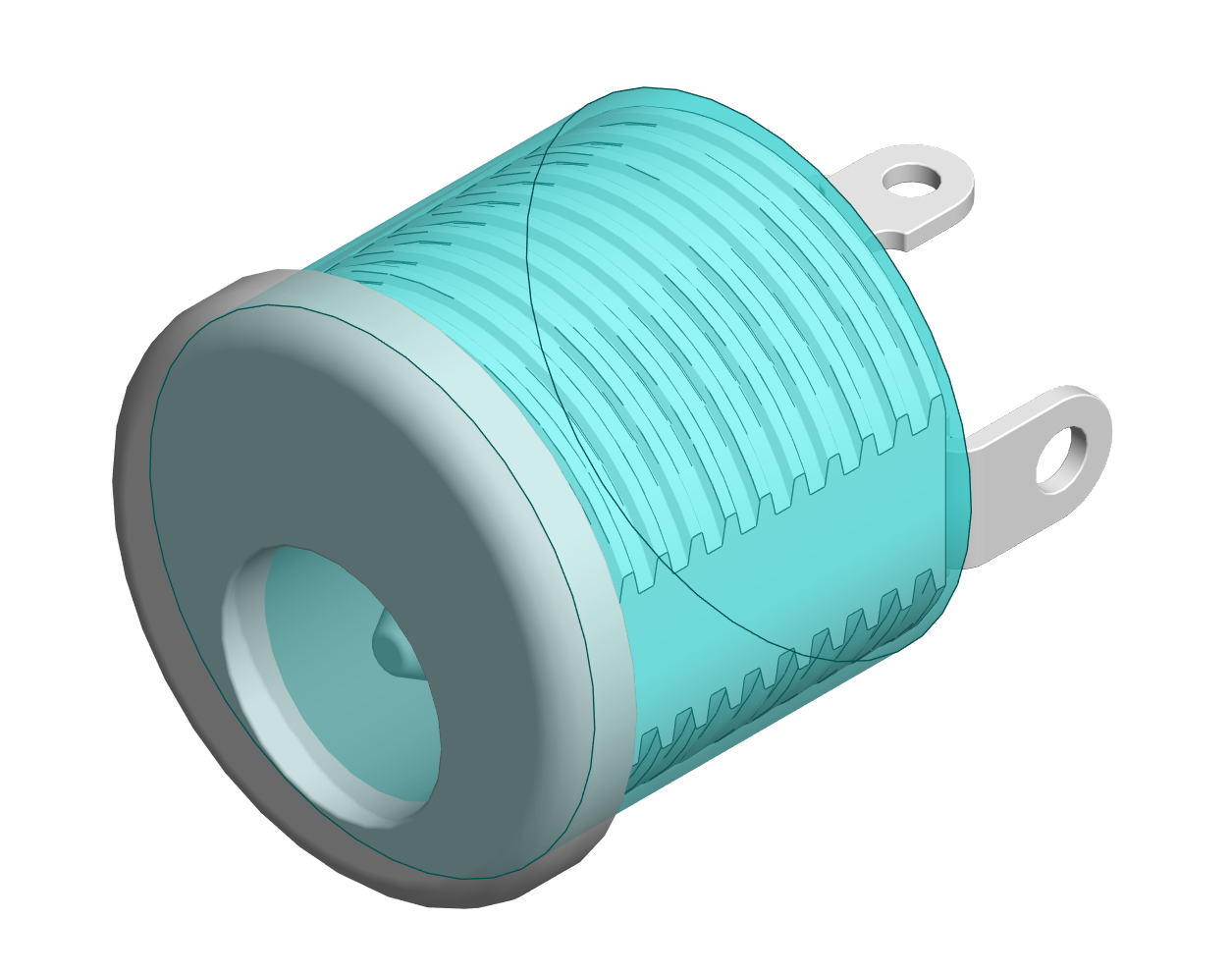

Jostain muusta cad-ohjelmasta tuotujen mallien kanssa tulee vastaan usein se tilanne, että tuodun mallin geometriassa on virheitä.

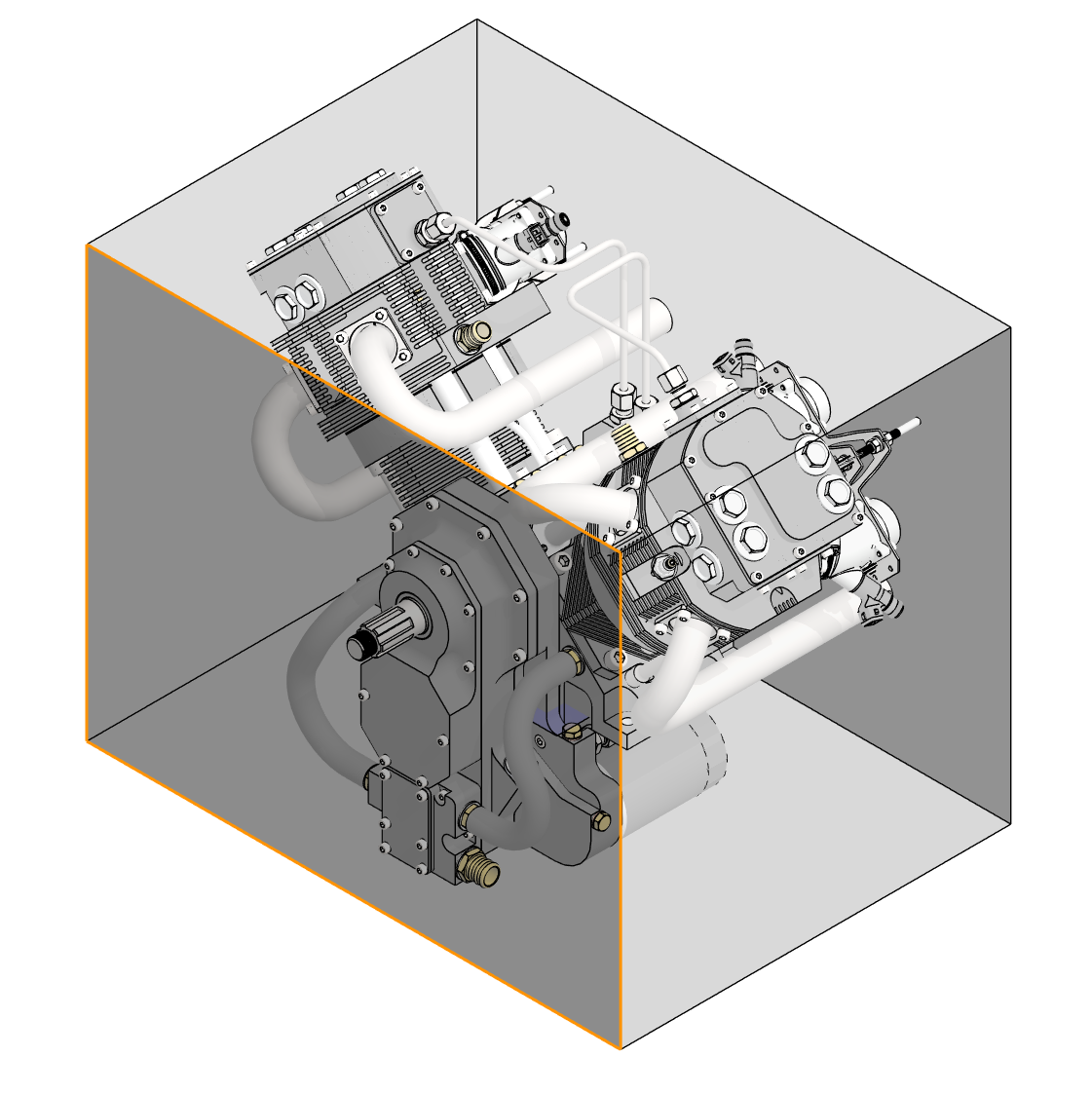

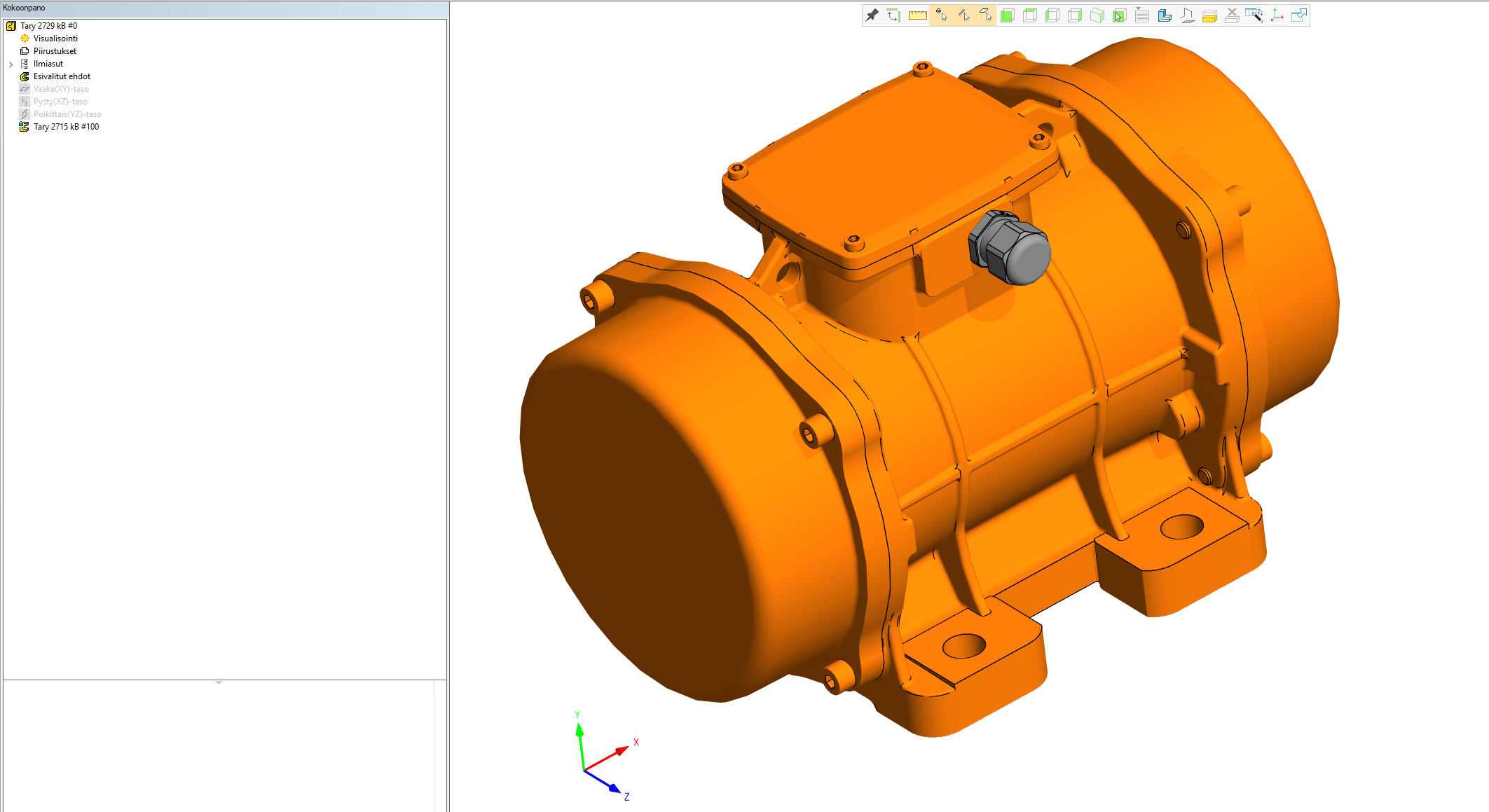

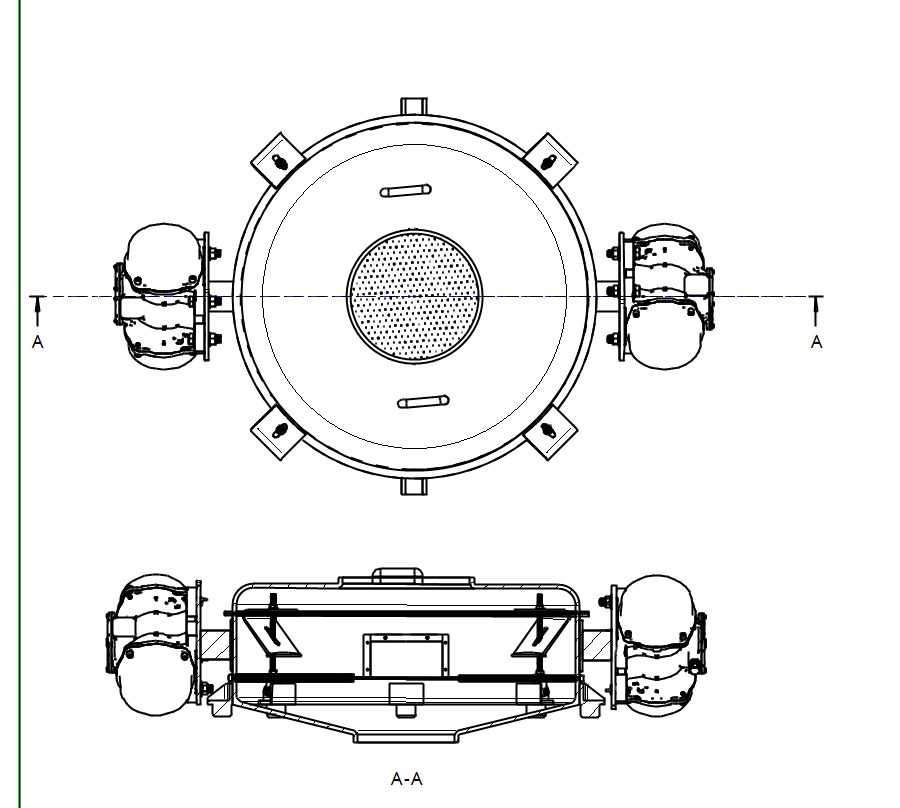

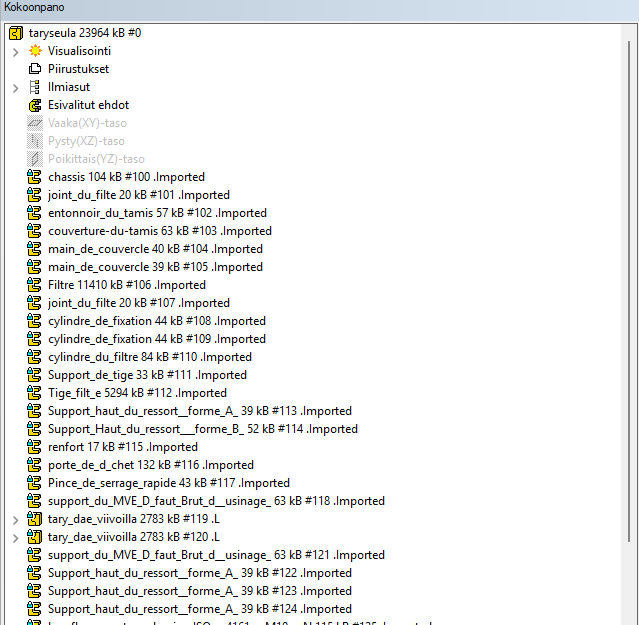

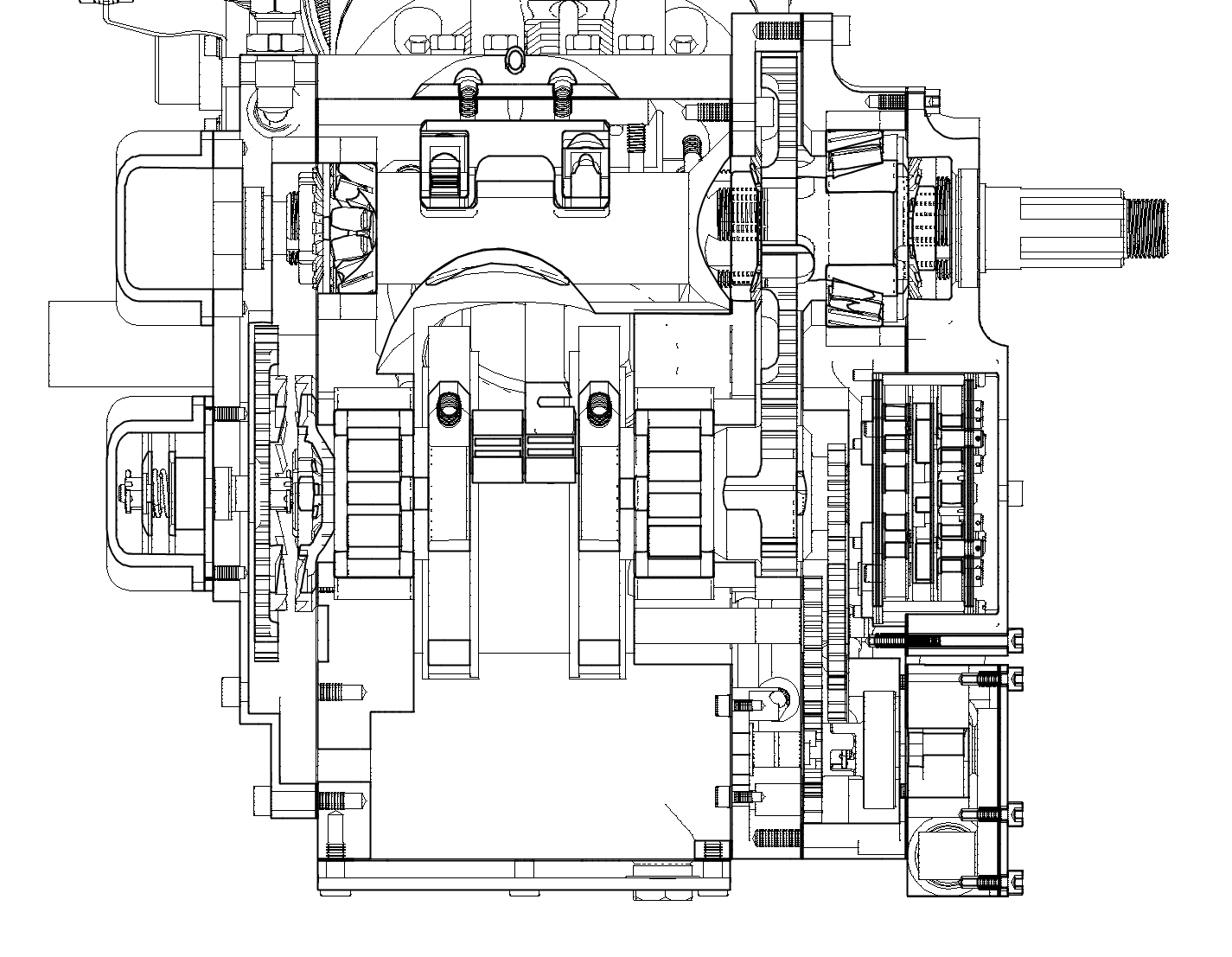

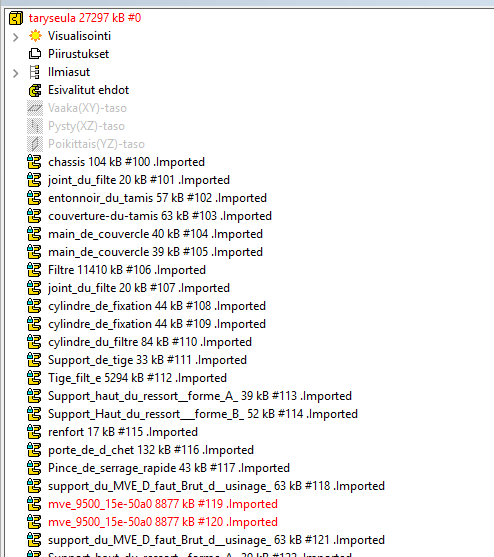

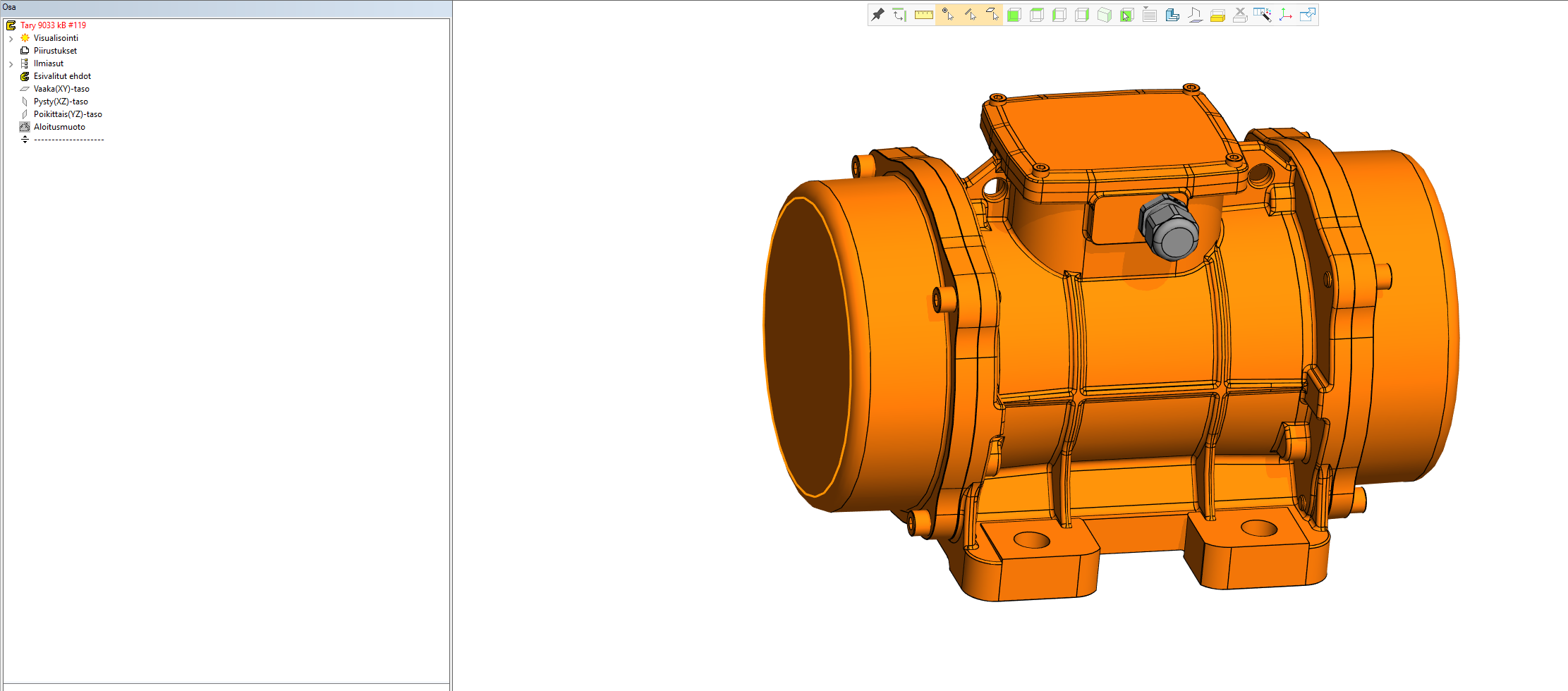

Vertex G4-ohjelma ilmoittaa tästä tuotaessa mallia ja muuttaa tuonnin jälkeen mallin nimen punaiseksi. Kun sitten vie ko. mallin esimerkiksi toiseen kokoonpanoon, ilmoittaa ohjelma näistä virheistä ja värjää kokoonpanon nimen myös punaiseksi.
Punaisella virheellisestä mallista ilmoittaminen on Vertex G4:n perusteltu ominaisuus, jolla on tarkoitus herättää suunnittelija tekemään asialle jotain. Joko korjaamaan, korvaamaan tai poistamaan viallinen malli rakenteesta.
Mallin korjaamiseen on monta erilaista tapaa G4:n sisällä, kuten eheytys, pintojen käsittely, piirteiden poisto. Lisäksi voit mallintaa virheellisen mallin uudestaan käyttäen virheellistä geometriaa hyväksi mallintamisessa kahdella tavalla: Perinteisesti pursottamalla tilavuusmallin tai kopioimalla mallin pintoja. Ohessa oheinen vaihtoehtoinen tapa.

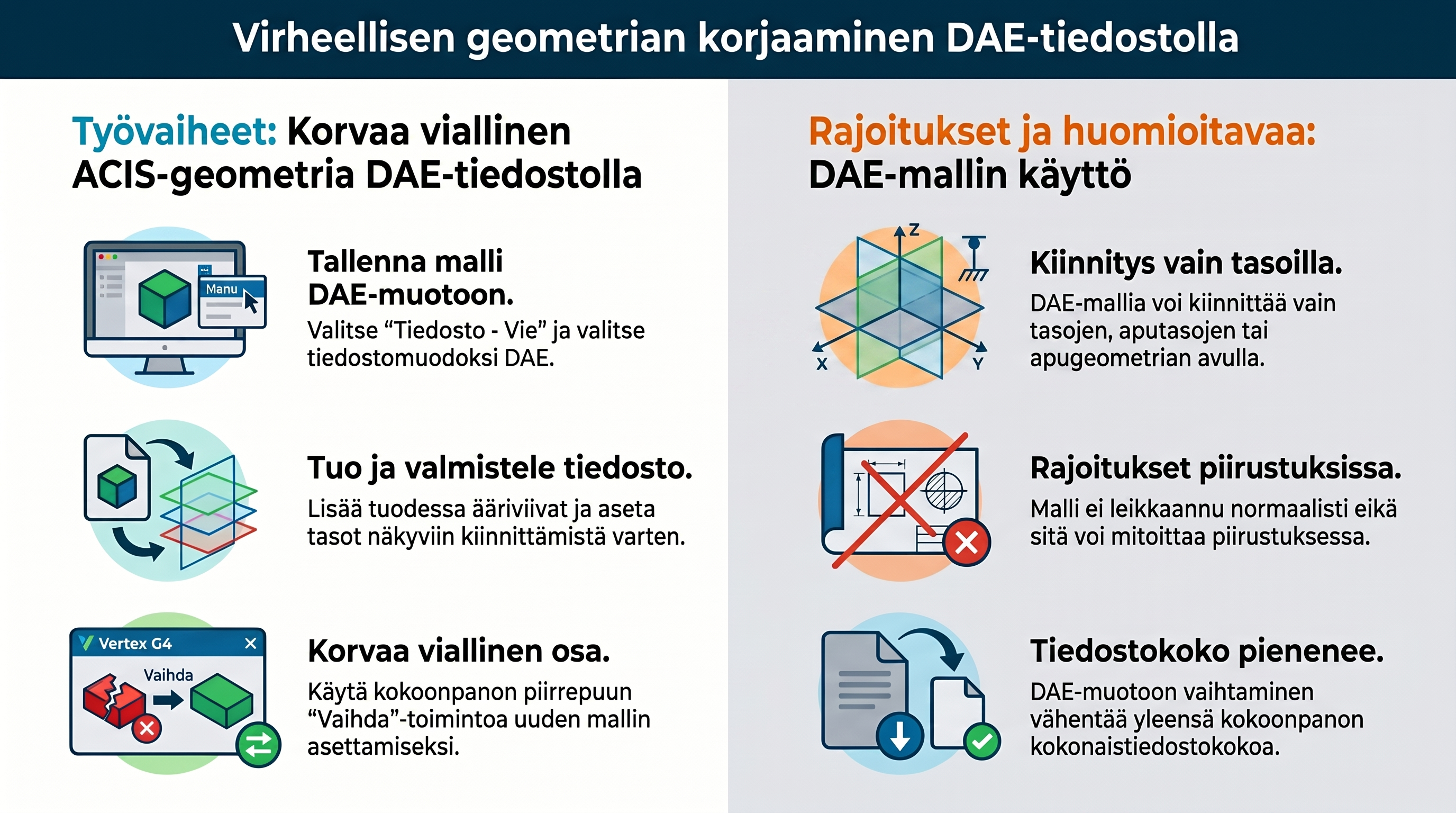

Virheellisen mallin korvaaminen DAE-tiedostolla
Yksi erittäin nopea tapa poistaa tämä ongelma on korvata viallinen malli ja saman mallin DAE-formaatissa olevalla kopiolla.
Työvaiheet:
Tallenna viallinen malli dae-tiedostoksi

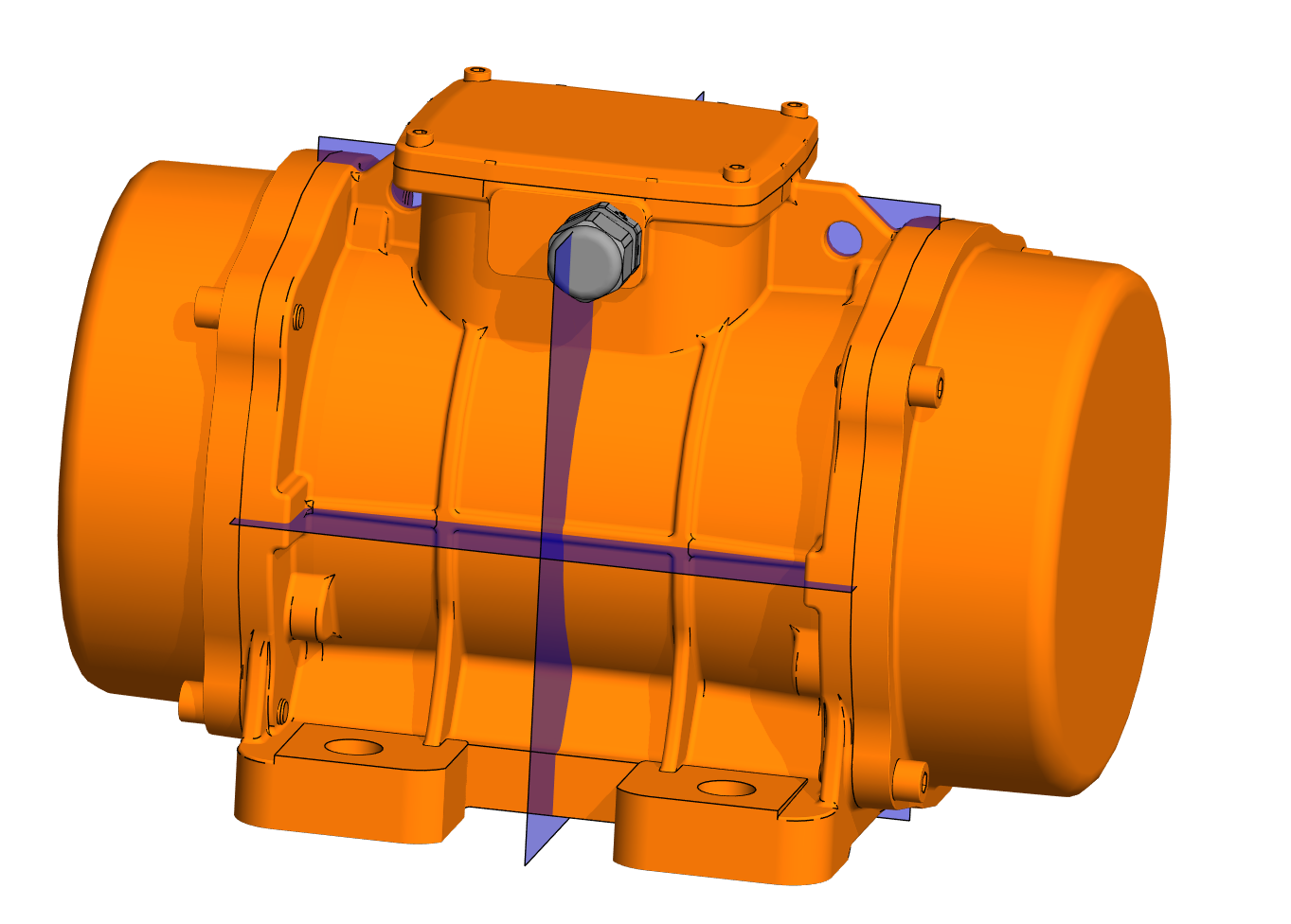

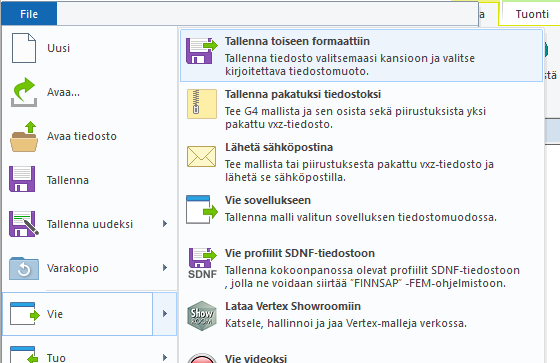

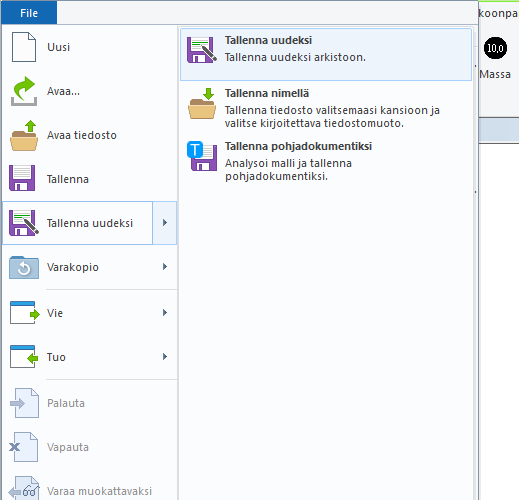

Tallenna malli "Tiedosto - Vie - Tallenna toiseen formaattiin"

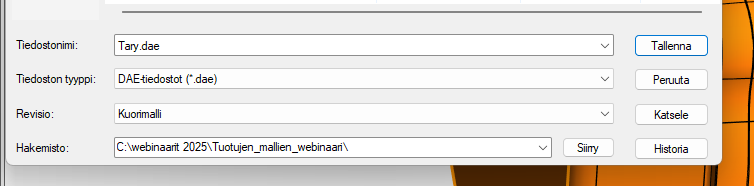

Valitse formaatiksi DAE.
