Osamallin tai kokoonpanon kevennys mittataulukon kautta malleja vaihtamalla

Suuret kokoonpanomallit

Usein suurten ja monimutkaisten mallien kanssa tulee vastaan tilanne, että mallit muuttuvat hyvin raskaiksi käsitellä ja niiden tiedostokoko saattaa olla monta Gigatavua.

Esimerkkimalli

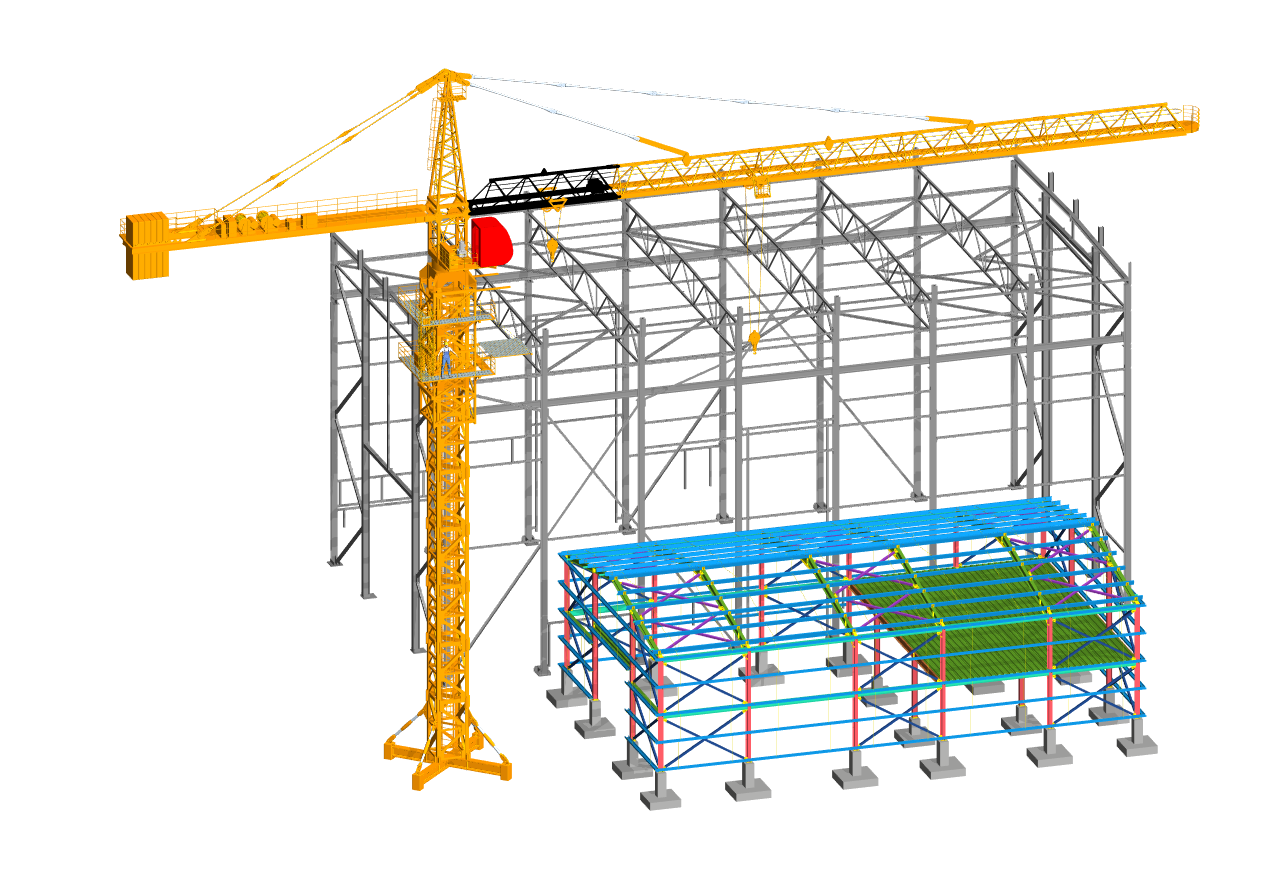

Oheisessa esimerkissä on tuotu kokoonpanoon kaksi IFC-formaatissa olleiden runkojen kokoonpanoa, joista toisen (kuvassa kooltaan pienempi halli), tiedostokoko on n. 500 Megatuvua. Jotta käsiteltävyys olisi helpompaa ohjelmassa kokonaisuuden kannalta, olisi käytännössä hyvä, jos mallista saataisiin tarvittaessa kevyempi näköismalli nopeasti käyttöön.

Mallin muuttaminen kevyemmäksi pintamalliksi

Raskaasta mallista voidaan tehdä huomattavasti kevyempi pintamalli katselua varten samalla tekniikalla kuin ACIS-viallisten mallienkin  kanssa: tallentaa se dae-formaattiin kovalevylle ja tuoda sitten takaisin. Lisätietoa tästä tekniikasta löytyy TÄÄLTÄ.

Voit keventää mallia myös muilla tavoilla, kuten poistamalla siitä ylimääräisiä osia tai tehdä siitä uusi kevytmalli kopioimalla näkyviä pintoja tai mallintamalla sille uusi kevyempi malli peruspiirteitä (pursotus jne) hyväksikäyttäen.

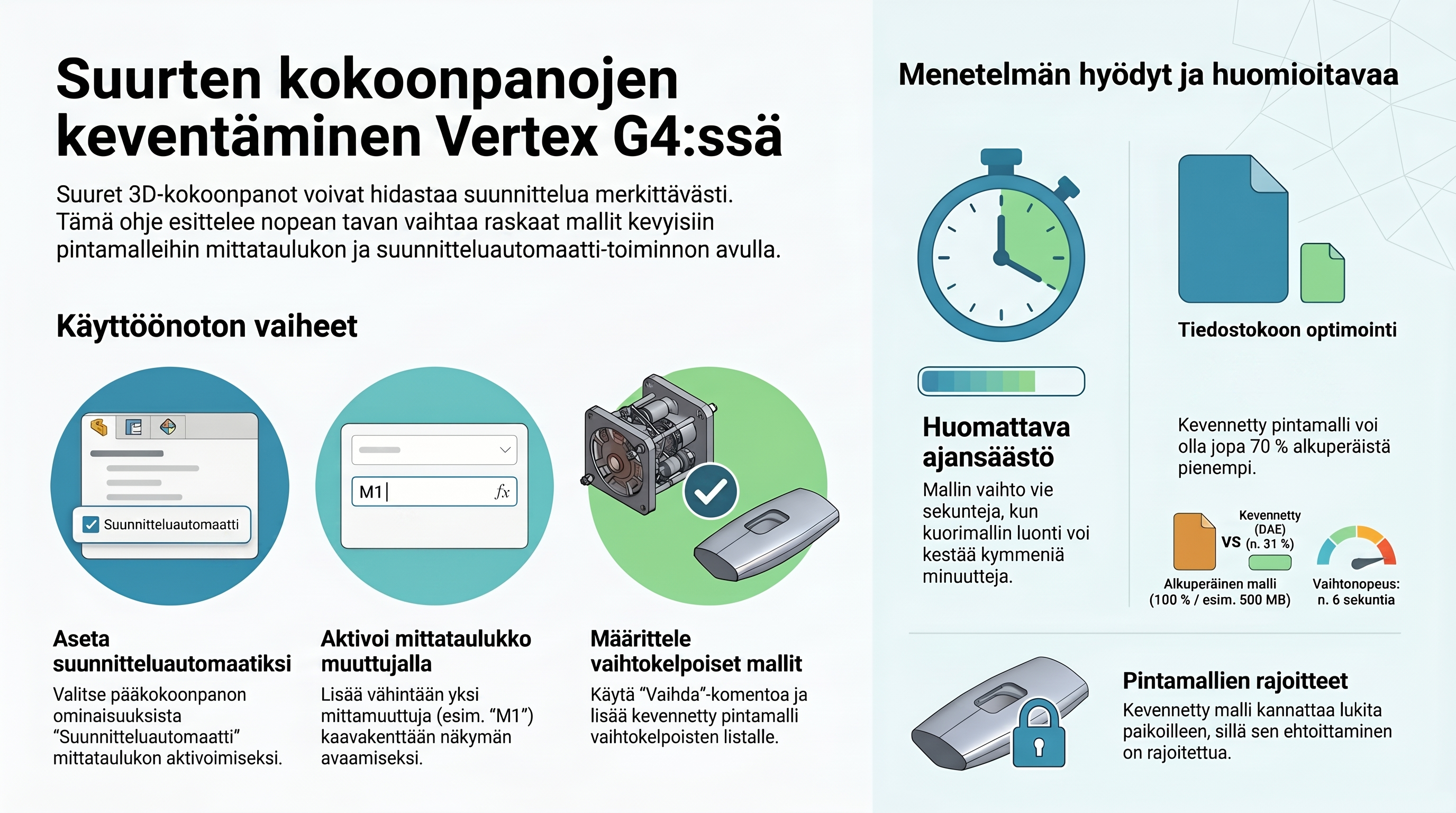

Kokoonpanon kevennys mittataulukon kautta malleja vaihtamalla

Voit tehdä kokoonpanosta ns. suunnitteluautomaatin, jonka jälkeen voit vaihtaa malleja kokoonpanon sisällä alkuperäisen ja kevennetyn välillä tarpeen ja tilanteen mukaan.

Työvaiheet

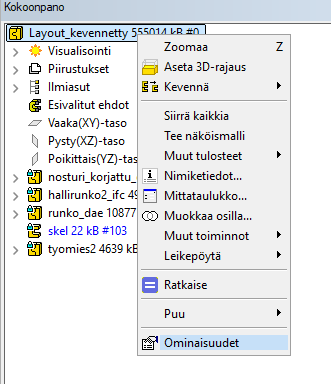

1. Vaihda koko pääkokoonpano, jossa kevennettäviä malleja on, suunnitteluautomaatiksi. Valitse kokoonpanon ylin taso piirrepuusta ja sieltä hiiren oikealla näppäimellä Ominaisuudet

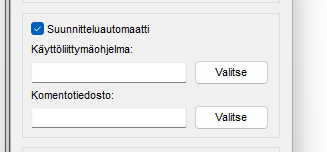

2. Ominaisuuksista valitse  Suunnitteluautomaatti ja hyväksy OK-paiunikkeella

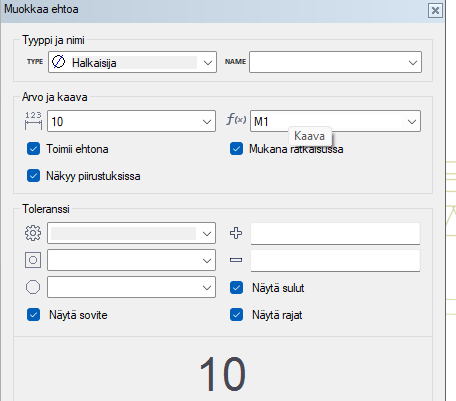

3. Varmista, että sinulla on määritelty vähintään yhdelle mitalle muuttuja Kaava-kenttään. Esimerkissä se on nimetty "M1".

Näin saadaan mittataulukko-näkymä kokoonpanossa näkyviin. Esimerkissä itse muuttujalla ei tehdä käytännössä mitään, mutta mittamuuttujat voi olla tietysti myös sellaisia muuttujia, joilla ohjaillaan kokoonpanon varsinaista geometriaa.

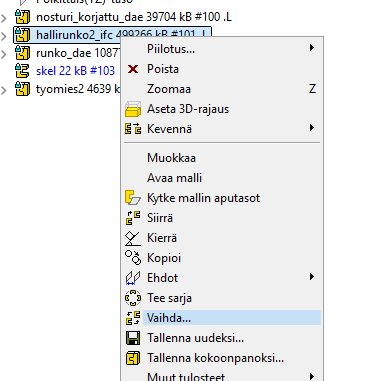

4. Määritellään vaihtokelpoiset mallit kokoonpanon malleille "Vaihda"-komennolla. Mene piirrepuussa ko. mallin päälle ja hiiren oikean näppäimen valikosta valitse Vaihda.

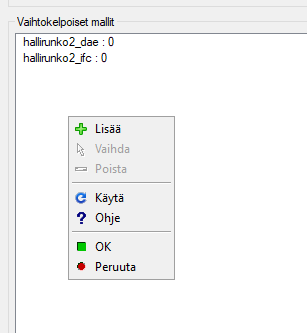

5. Selaimessa klikkaa haluttua kevytmallia ja hiiren oikealla valikosta klikkaa Valitse. Tämän jälkeen mene vasemmalle puolen olevaan Vaihtokelpoiset mallit ja klikkaa hiiren oikealla valikko auki, jos valitse Lisää. Tämän jälkeen poistu komennosta painamalla Ok.

Tee sama toimenpide kaikkien mallien kanssa, joille haluat kevyemmät mallit ko. kokoonpanoon.

Mallin vaihtaminen kevennettyyn malliin kokoonpanon sisällä

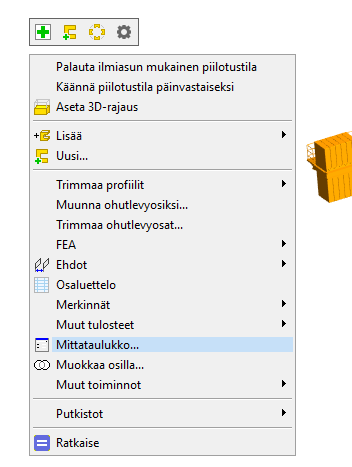

Kun kevennetyt maalit on määritelty kokoonpanoon vaihtokelpoisten mallien listaan, voit vaihtaa kokoonpanossa näkyvät mallit mittataulukon kautta seuraavasti. Paina hiiren oikeaa näppäintä työalueella ja valitse Mittataulukko.

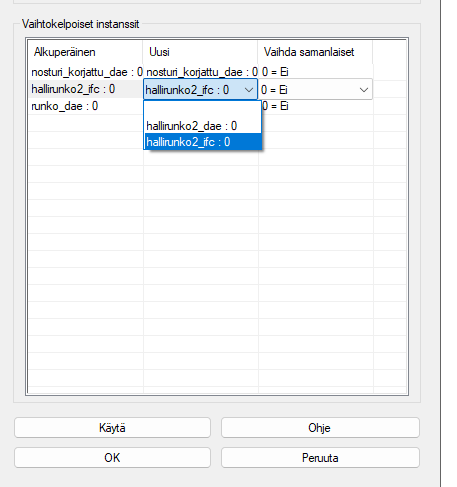

Klikkaa mittataulukon Vaihtokelpoiset instanssit-kohdastahaluttu malli ja valitse listalta kevennetty malli (esimerkissä hallirunko2_dae). Hyväksy painamalla Ok ja ohjelma vaihtaa mallin kokoonpanoon.

Kuten oheisesta kuvasta nähdään, mallin nimeltän hallirunko2 tiedostokoko pieneni 31 prosenttiin alkuperäisestä tällä kokoonpanolla.

Tarvittaessa voit samalla tavalla vaihtaa näkyviin alkuperäisen raskaamman mallin.

Kevennystekniikoiden eroista

Kevennetty malli on pintamalli, jota ei voi ehdoilla kiinnittää muilla kuin tasoilla ja erikseen malliin tehdyillä apugeometrioilla. Mikäli halutaan malli vaihtaa kevennettyyn malliin kokoonpanossa, malli kannattaa lukita paikkaansa.

Kannattaa testata eri tekniikoita omaan tarpeeseesi.

Vertex G4:n kevennä-valikon kuorimalli-komento voi osassa tilanteista olla helpompi/nopeampi tapa keventää näkyvää kokoonpanoa ja jopa keventää mallia pienempää kokoon. Joissakin toisissa tilanteissa oheinen tekniikka on sitten tehokkaampi.

Mittataulukko pohjaisen tekniikan suurin etu

Suurin etu, mikä tällä tekniikalla saavutetaan kuorikevennykseen verrattuna, on operaation nopeus, kun halutaan vaihtaa alkuperäinen malli kevennettyyn kokoonpanossa. Ohjeen esimerkissä n. 500 Mt:n malli vaihtuu oheisella tekniikalla kevennettyyn malliin kuudessa (6) sekunnissa. Kevennetyn kuorimallin tekeminen vaatii samasta mallaista n- 20 minuuttia aikaa.

Toinen etu on, että tekniikkaa voidaan käyttää myös ACIS-viallisten mallien vaihtamiseen kokoonpanossa nopeasti pintamalliin, jolloin myös virheilmoitukset ACIS-virheistä poistuvat. Tarvittaessa, jos malli halutaan palauttaa takaisin alkuperäiseksi, se onnistuu yhtä lailla mittataulukon kautta.
