Älykkäät Python-kokoonpanot ja kirjastomallit

Video

Aiheesta löytyy video Vertex Systems Oy:n Youtube-kanavalta:

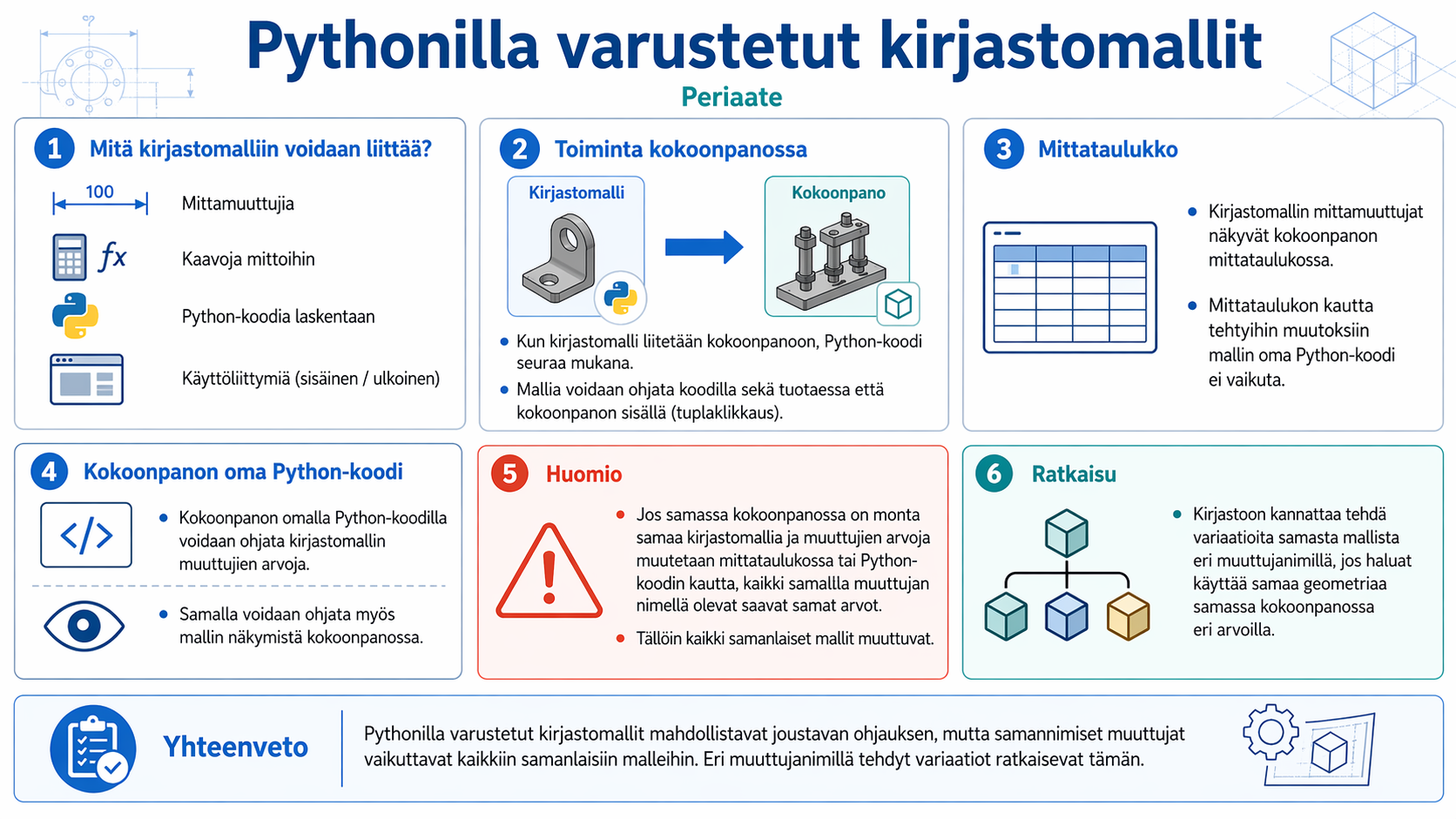

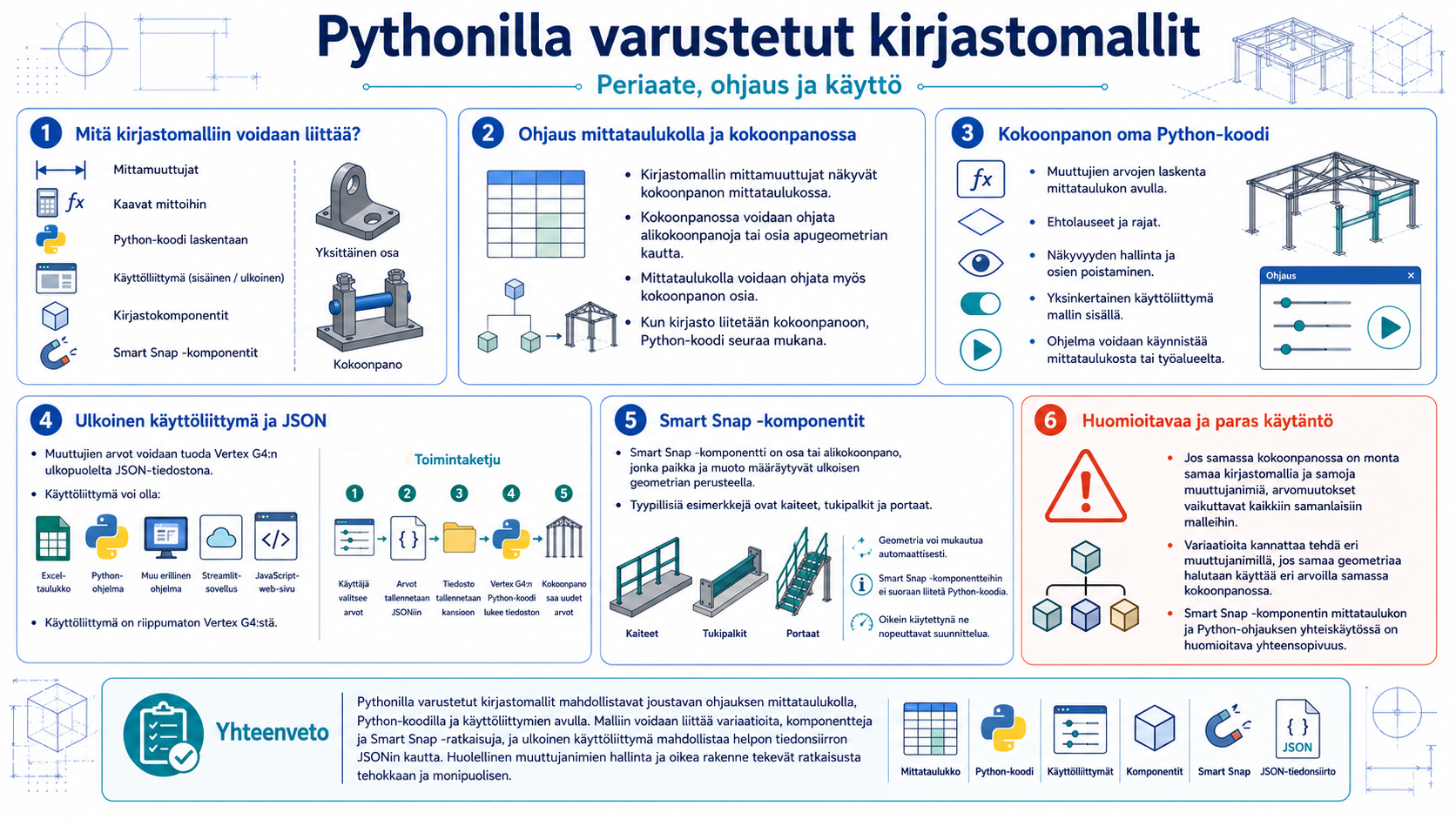

Kirjastomallien ja Python-kokoonpanojen periaate

• Kirjastomalleihin voidaan liittää mittamuuttujia, kaavoja mittoihin sekä myös Python-koodia laskentaa ja käyttöliittymiä (sisäinen/ulkoinen) varten

• Liitettäessä kirjastomallit kokoonpanoon Python-koodi seuraa mukana ja mallia voidaan ohjata koodilla tuotaessa ja kokoonpanon sisällä (tuplaklikkaus)

• Mittamuuttujat kirjastomallista näkyy kokoonpanon mittataulukossa, mutta sitä kautta näihin muuttujiin ei mallin oma Python-koodi vaikuta

• Kokoonpanon omalla Python-koodilla voidaan myös ohjata kirjastomallin muuttujien arvoja ja esimerkiksi niiden näkymistä kokoonpanossa

• Kirjastoon on tehtävä eri muuttujan nimillä varustettuja variaatioita samasta mallista, mikäli haluat käyttää samanlaista geometriaa samassa kokoonpanossa eri arvoilla

Huomaa, että mikäli sinulla on monta samaa kirjastomallia samassa kokoonpanossa ja muutat muuttujien arvoja mittataulukossa tai Python-koodin kautta, kaikki samalla muuttujan nimellä varustetut saavat samat arvot ja kaikki samanlaiset mallit muuttuvat

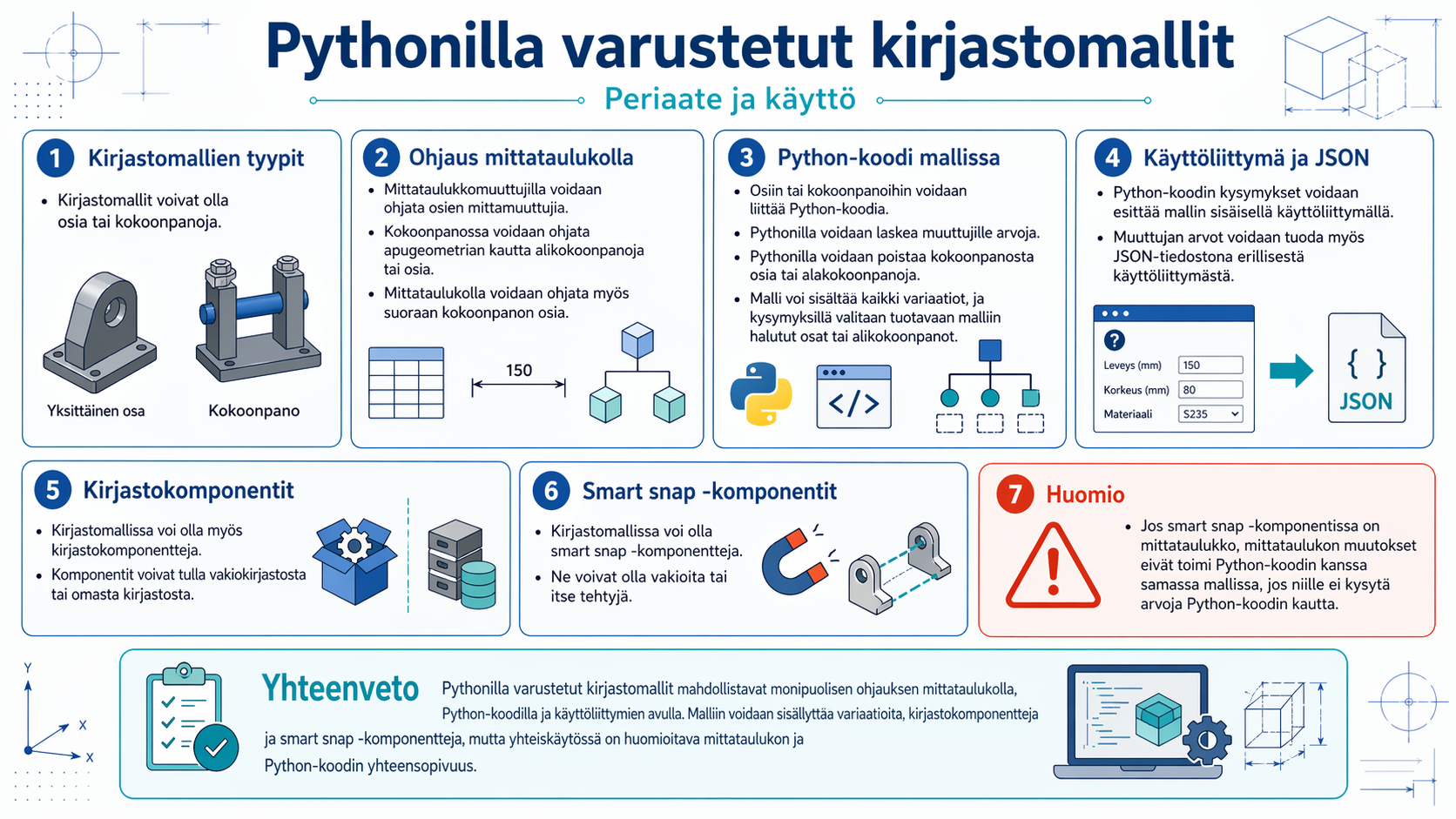

Pythonilla varustetut kirjastomallit

• Kirjastomallit voivat olla osia tai kokoonpanoja

• Mittataulukkomuuttujilla voidaan ohjata osien mittamuuttujia tai kokoonpanon apugeometrian kautta alikokoonpanoja tai osia ja suoraan kokoonpanon osia

• Osiin tai kokoonpanoihin voidaan liittää myös Python-koodia, jolla lasketaan muuttujille arvoja, poistetaan kokoonpanosta osia tai alakokoonpanoja à mallista löytyy kaikki eri variaatiot, kysymyksillä valitaan halutut osat/alikokoonpanot itse tuotavaan malliin

• Pythonkoodin kysymykset voidaan esittää mallin sisäisellä käyttöliittymällä tai tuoda muuttujan arvot json-tiedostona erillisestä käyttöliittymästä

• Kirjastomallissa voi olla myös kirjastokompponentteja, vakiokirjastosta tai omasta kirjastosta

• Kirjastomallissa voi olla smart snap-komponentteja, joko vakioita tai itse tehtyjä

HUOM: Jos smart snap-komponentissa on mittataulukko, mittataulukon muutokset eivät toimi Python-koodin kanssa samassa mallissa, jos niille ei kysytä arvoja Python-koodin kautta

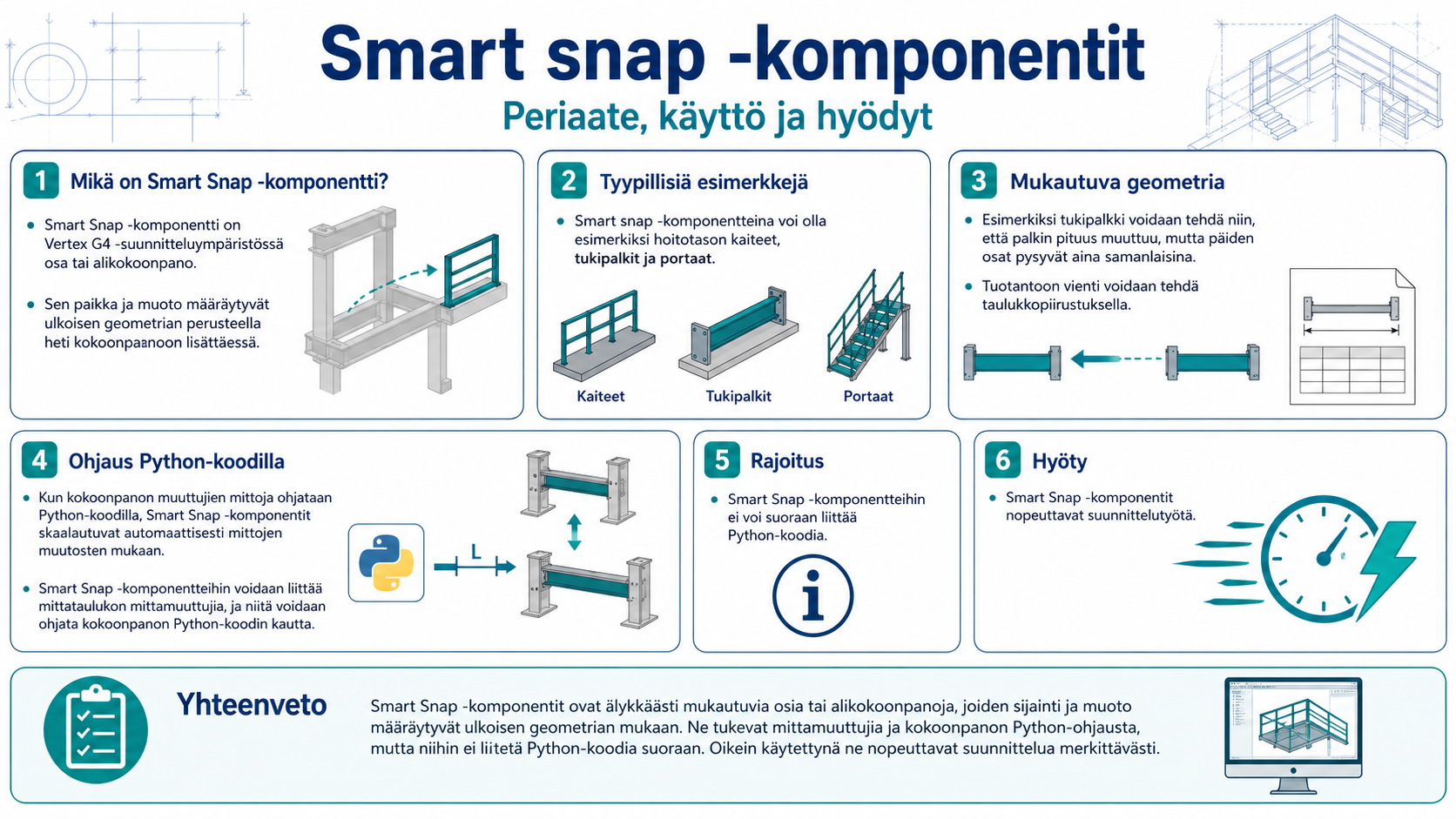

Smart snap-komponentit

• Smart Snap-komponentti on Vertex G4-suunnitteluympäristössä osa tai alikokoonpano, jonka paikka ja muoto määräytyvät ulkoisen geometrian perusteella heti kokoonpanoon lisättäessä

• Smart snap komponentteina voi olla esimerkiksi hoitotason kaiteet, tukipalkit, portaat jne.

• Esim. tukipalkit voidaan tehdä niin, että mallissa palkin pituus muuttuu, mutta päitten osat pysyy aina samanlaisina à tuotantoon vienti tehdään taulukkopiirustuksella

• Kun kokoonpanossa muuttujien mittoja ohjataan Python-koodilla, smart snap-komponentit skaalautuvat mittojen muutosten mukaan automaattisesti

• Smart Snap-komponentteihin voidaan liittää mittataulukkoon mittamuuttujia ja niitä voidaan ohjata kokoonpanon Python-koodin kautta

• Smart Snap-komponentteihin ei voi suoraan liittää Python-koodia

• Nopeuttavat suunnittelutyötä

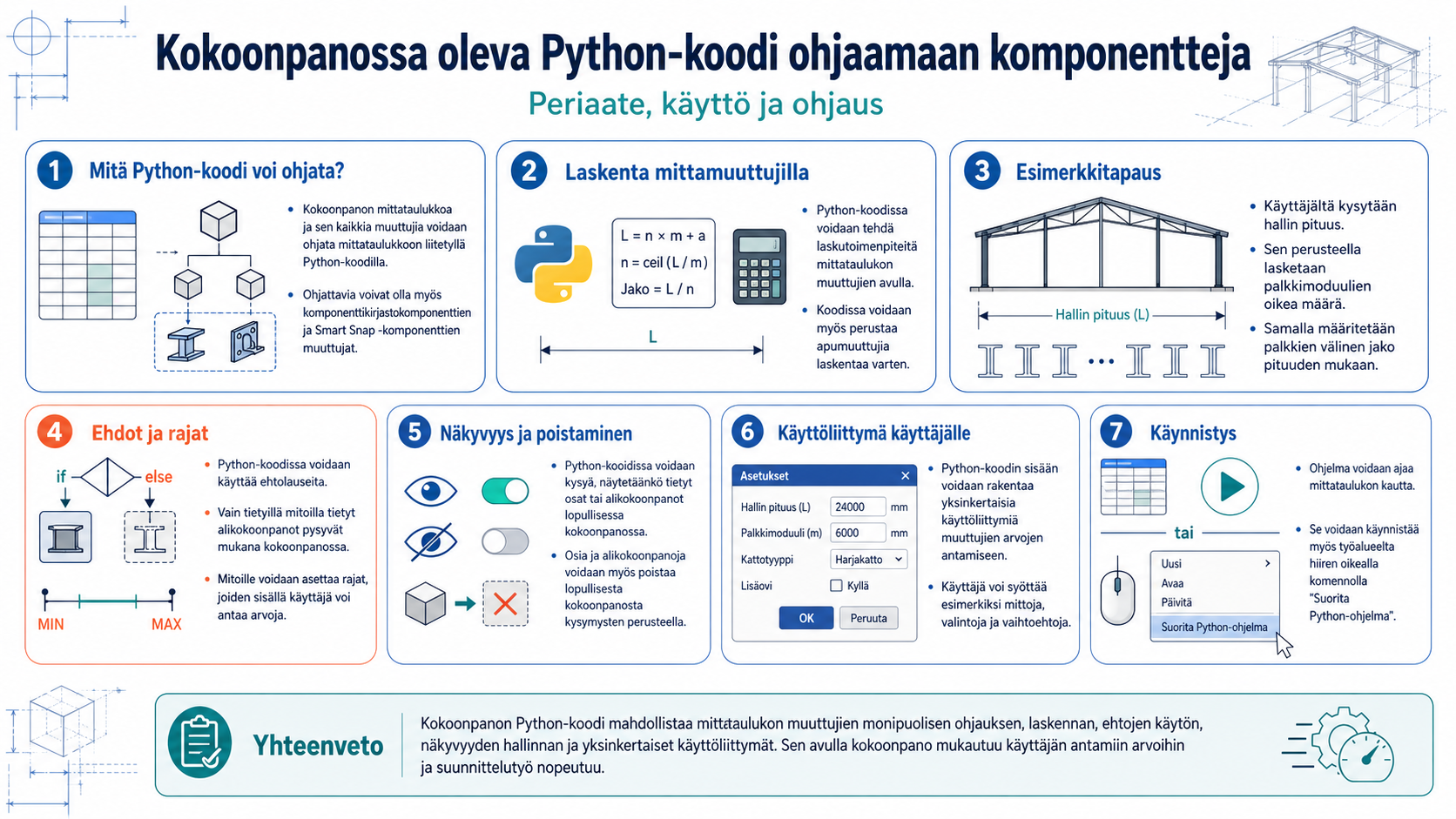

Kokoonpanossa oleva Python-koodi ohjaamaan komponentteja

• Kokoonpanossa löytyvää mittataulukkoa ja sen kaikkia muuttujia voidaan ohjata mittataulukkoon liitetyllä Python-koodilla, mukaan lukien komponenttikirjastokomponenttien ja SmartSnap-komponenttien muuttujat

• Python-koodissa voidaan tehdä laskutoimenpiteitä, esim. perustamalla muuttujia laskentaa varten ja tehdä laskentaa mittataulukon muuttujien avulla

• Esim. koodissa kysytään käyttäjältä hallin pituus ja sen perusteella lasketaan sarjalle palkkimoduulille oikea määrä ja palkkien välille oikea määrä pituuden mukaan

• Python-koodissa voidaan antaa ehtolauseita

• Vain tietyillä mitoilla tietyt alikokoonpanot pysyvät kokoonpanossa

• Voidaan asettaa mitoille rajoja, joiden sisällä mittoja voi käyttäjä antaa

• Python-koodissa voidaan tehdä kysymyksiä tiettyjen osien/alikokoonpanojen näkymisestä ja poistamisesta lopullisessa kokoonpanossa

• Python-koodin sisään voidaan rakentaa yksinkertaisia käyttöliittymiä muuttujien arvojen antamiseen käyttäjälle

• Ohjelma ajetaan joko mittataulukon kautta tai työalueelta hiiren oikealla ”Suorita Python-ohjelma”

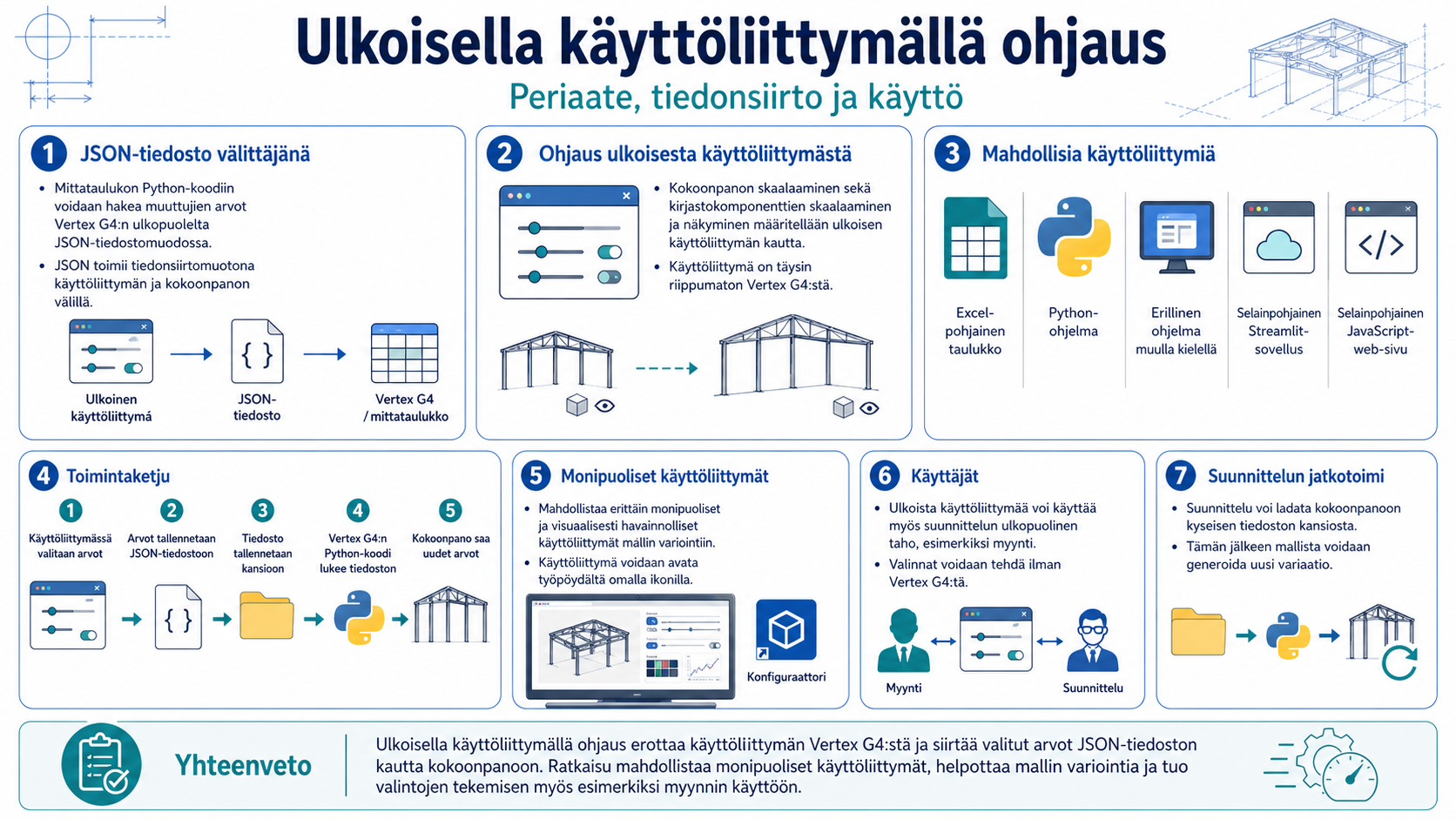

Ulkoisella käyttöliittymällä ohjaus

• Mittataulukon Python-koodiin voidaan hakea muuttujien arvot Vertex G4:n ulkopuolelta JSON-tiedostomuodossa

• Kokoonpanon skaalaaminen ja kirjastokomponenttien skaalaaminen ja näkyminen määritellään tällöin ulkoisen käyttöliittymän kautta

• Käyttöliittymä on täysin riippumaton Vertex G4:stä

• Käyttöliittymä voi olla excel-pohjainen taulukko, Python- tai jollakin muulla ohjelmointikielellä rakennettu erillinen ohjelma, selainpohjainen Python Streamlit-sovellus tai selainpohjainen Javascriptiä sisältävä web-sivu

• Ulkoisesta käyttöliittymästä tallennetaan muuttujien arvot JSON-tiedostoon johonkin kansioon, joka ladataan sitten Vertex G4:n mittataulukossa olevaan Python-koodiin ja muuttujat saavat uudet arvonsa JSON-tiedostosta

• Mahdollistaa erittäin monipuoliset ja visualisestikin havainnolliset käyttöliittymät mallin variointiin à käyttöliittymän avaus ikonilla työpöydältä

• Ulkoista käyttöliittymää voi käyttää ja valintoja siellä tehdä myös suunnittelun ulkopuolinen taho, esim. myynti

• Suunnittelu voi tämän jälkeen ladata kokoonpanoon kyseisen tiedoston kansiosta ja generoida uuden variaation mallista

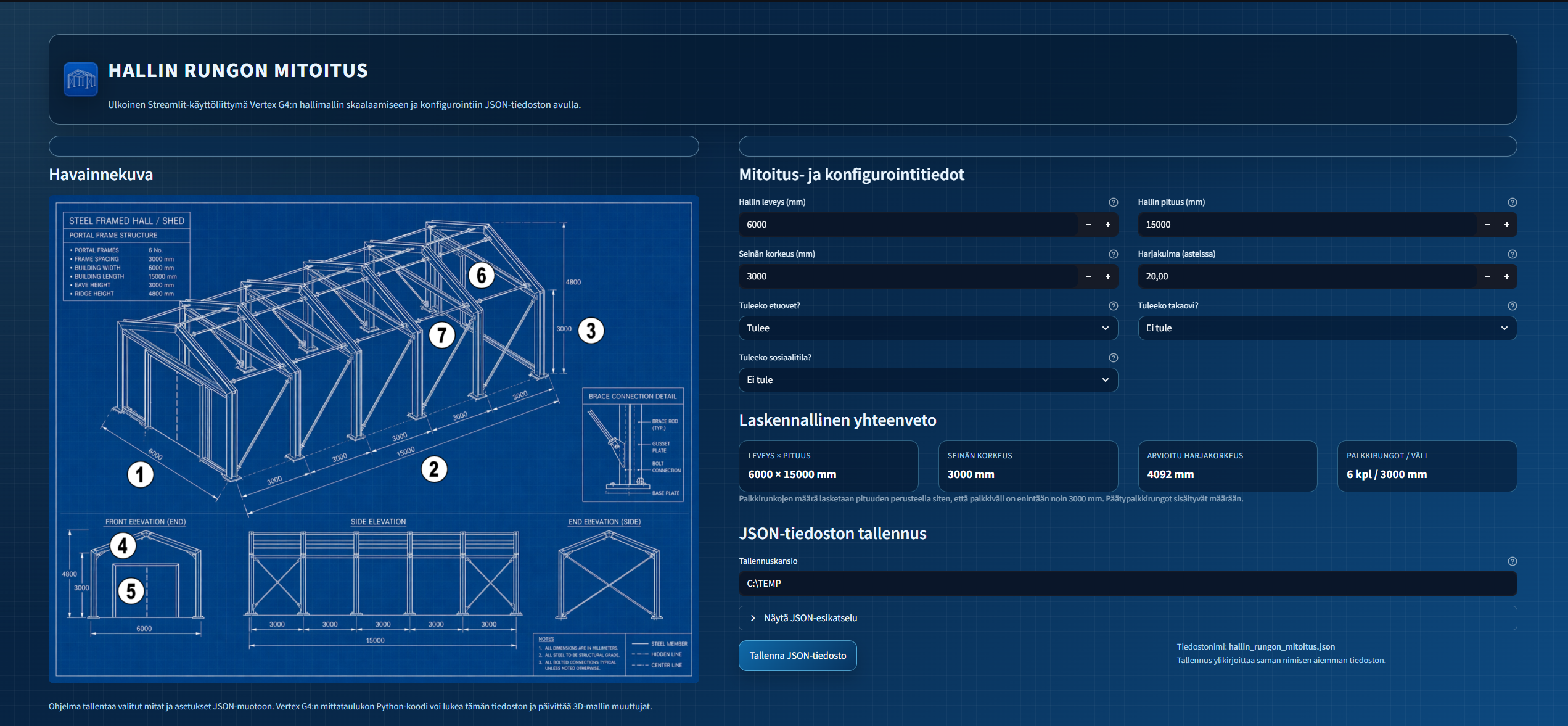

Esimerkki teräsrunkoisen hallin rungon ulkoisesta mitoituskäyttöliittymästä:
