Levyn taivutus taivutusviivan avulla
Video
Aiheesta löytyy video Vertex Systems Oy:n Youtube-kanavalta:
https://www.youtube.com/watch?v=FpIuI3s5UcY
Levyn taivutus

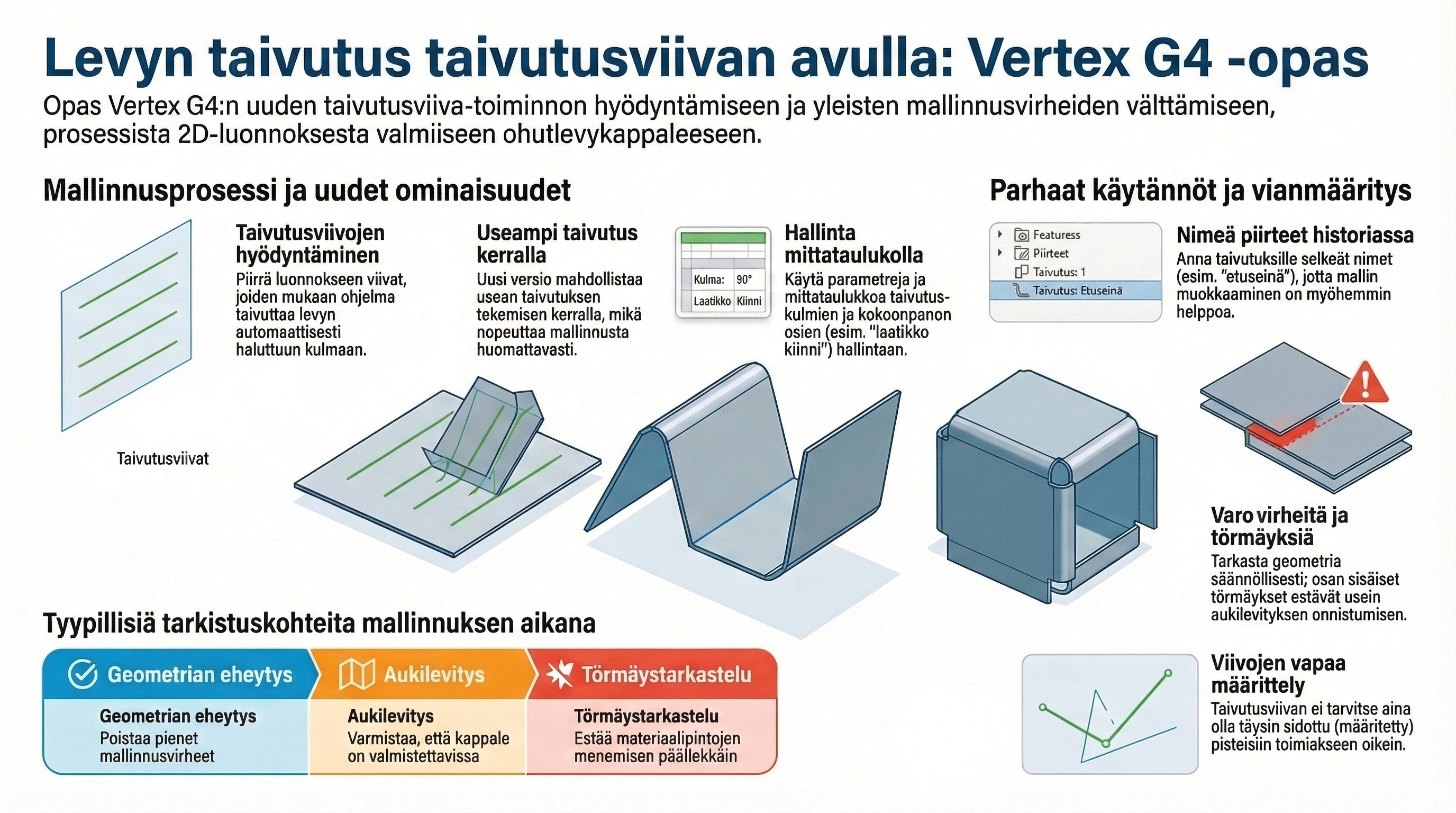

Tämä lähdemateriaali esittelee Vertex G4 2026 -ohjelmiston uutta taivutusviivatoimintoa, joka on suunniteltu tehostamaan levyrakenteiden mallinnusta. Videolla havainnollistetaan, kuinka useita taivutuksia voidaan nykyään toteuttaa samanaikaisesti, vaikka monimutkaiset rakenteet vaativat yhä huolellista vaiheistusta. Käyttäjä saa opastusta geometrian tarkistamiseen ja virhetilanteiden hallintaan, jotta osien aukilevitys onnistuu ilman mallinnusmoottorin törmäyksiä. Esitys korostaa piirteiden nimeämisen tärkeyttä historianhallinnassa ja näyttää, miten mittataulukoiden ja parametrien avulla voidaan ohjata kokoonpanon tilaa. Ohjeistuksessa painotetaan käytännön kokemusta, kuten taivutusviivojen vapaampaa määrittelyä parhaan lopputuloksen saavuttamiseksi. Kokonaisuus tarjoaa syventävän katsauksen ohutlevysuunnittelun työnkulkuihin ja ohjelmiston tarjoamiin visualisointimahdollisuuksiin.
Miten Vertex G4:n uusi usean viivan taivutustoiminto toimii käytännössä?
Vertex G4:n 2026-versiossa tullut uusi ominaisuus mahdollistaa taivuttamisen useamman taivutusviivan avulla, kun aiemmin taivutukset on pitänyt tehdä tiukasti yksi viiva kerrallaan. Käytännössä toiminnon käytössä on kuitenkin huomioitava muutamia seikkoja kokeilun ja tekemisen kautta:
Taivutusten määrä kerralla: Vaikka ohjelmassa voi luonnostella useita viivoja, ohjelma ei välttämättä hyväksy kaikkia kerralla. Esimerkiksi neljän taivutuksen tekeminen yhtä aikaa ei onnistunut, mutta kahden taivutuksen tekeminen kerralla toimi hienosti. Kuitenkin on tilanteita (esimerkiksi samalla kantilla), joissa edes kahta taivutusta ei pysty tekemään kerralla.
Viivojen piirtäminen ja määrittely: Taivutusviivojen ei tarvitse olla tarkasti määritettyjä tai sidottuja tiettyihin pisteisiin. Riittää, että viivan "heittää sinne päin" kappaleen päälle, ja ohjelma osaa taivuttaa sen. Liiallisesta viivojen sitomisesta yhteneviksi tai pisteisiin voi joskus olla jopa haittaa.
Taivutusjärjestys: Koska kaikkea ei voi taivuttaa kerralla, oikean taivutusjärjestyksen miettiminen ja kokeilu on olennaista. Järjestystä voi joutua vaihtamaan ja testaamaan useita kertoja, jotta haluttu lopputulos saavutetaan.
Historian nimeäminen: Kun taivutuksia ja piirteitä tulee paljon, ne kannattaa nimetä selkeästi (esim. "etuseinä", "takaseinä", "lipareet"). Tämä helpottaa huomattavasti mallin muokkaamista jälkikäteen niin itselle kuin muillekin.
Törmäykset ja ACIS-virheet (eis-virhe): On oltava tarkkana, ettei uusi taivutus osu ja törmää jo olemassa olevaan malliin. Jos taivutus menee kappaleen sisään, Vertexin mallinnusydin antaa "eis-virheen" (ACIS-virhe), jolloin kappale menee rikki eikä sen aukilevitys enää onnistu. Ohjelman "eheytys"-toiminto ei auta törmäyksiin, vaan silloin taivutusviivan paikkaa tai luonnosta on mentävä muokkaamaan.
Työskennellessä kannattaa säännöllisesti tarkastaa geometria ja kokeilla aukilevityksen onnistumista työvaiheiden välissä, jotta mahdolliset virheet huomataan ajoissa.
Miten aukilevityksen onnistuminen kannattaa testata työvaiheiden välissä?
Aukilevityksen onnistumista työvaiheiden välissä kannattaa testata ja varmistaa seuraavilla tavoilla:
Kokeile aukilevitystä säännöllisesti: Taivutuksia tehdessä aukilevitystoimintoa kannattaa kokeilla aina välillä. Kun testaat sitä vaihe kerrallaan työn edetessä, huomaat heti, mikäli jokin uusi taivutus estää kappaleen levittämisen.
Tarkasta geometria toistuvasti: Geometria on syytä tarkastaa usein. Jos jokin taivutus menee vahingossa kappaleen sisään eli malli törmää itseensä, Vertexin mallinnusydin tuottaa ns. "eis-virheen" (ACIS-virhe). Tämä rikkoo mallin, jolloin aukilevitys ei enää onnistu.
Tarkkaile silminhavaittavia törmäyksiä: Koska varsinaista automaattista törmäystarkastelua ei voi tehdä yksittäiselle osalle (se on käytössä vain kokoonpanoissa), sinun on etsittävä silminhavaittavia törmäyksiä ruudulta itse.
Korjaa luonnoksia välittömästi: Jos geometria antaa virheen tai aukilevitys epäonnistuu, ohjelman automaattinen eheytystoiminto ei välttämättä auta. Tällöin sinun on palattava historiassa taaksepäin ja muokattava törmääviä osia, taivutusviivojen paikkoja tai jopa aivan alkuperäistä luonnosta, kunnes aukilevitys taas toimii.
Voiko taivutuskulmiin lisätä omia kaavoja?
Kyllä voi. Ohjelmassa on mahdollista lisätä oma kaava halutessaan vaikka jokaiseen taivutuskulmaan.
Taivutuksia voi ohjata esimerkiksi mittataulukon avulla, jolloin kulman arvoksi voidaan asettaa nimetty kaava. Lähteiden esimerkissä mallin viimeinen työvaihe on tehty juuri näin: kannen sulkemista varten on tehty mittataulukkoon "kansi kiinni" -niminen kaava, joka on linkitetty kyseiseen taivutuskulmaan. Tämä mahdollistaa taivutusten parametrisen hallinnan.
