2D-pintasuureet

Video

2D-pintasuureista löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkki.

Tämä teksti on generoitu videon litteroinnin perusteella

2D-pintasuureiden lisääminen viivotetusta alueesta

Koskee tuotteita: Vertex G4, Vertex G4 Plant
Käyttötila: 2D-piirustus, viivotettu (hatchattu) alue

Tämän ohjeen avulla saat viivotetusta 2D-alueesta (esimerkiksi poikkileikkauksesta) pinta-alan, piirin, reunanpituuden, metripainon ja muita pintasuureita – ja halutessasi tuot ne myös näkyviin piirustukseen tekstinä.

1. Esivalmistelut: viivotettu, suljettu alue

1. Piirrä 2D-geometria (esim. poikkileikkaus).

2. Tee alueesta suljettu viiva-alue ja lisää viivoitus (hatch / Hatsi / kuvio).

   • Pintasuureet lasketaan aina viivotetusta alueesta, joten viivoituksen on oltava kunnossa.

2. Pintasuureet-toiminnon avaaminen

1. Aktivoi viivotus:

   • napsauta viivotettua aluetta hiiren vasemmalla.

2. Avaa hiiren oikean napin valikko viivotuksen päältä.

3. Valitse valikosta Pintasuureet
   (samassa yhteydessä on myös pyörähdyssuureet, joita käytetään, jos sama viivotettu muoto pyöräytetään akselin ympäri).

3. Materiaalin valinta

Pintasuureet tarvitsevat materiaalin, jotta ohjelma voi laskea esim. massa- ja painosuureet.

1. Valitse avautuvasta listasta sopiva materiaali:

   • esim. teräs, rautaseos tms.

2. Hyväksy valinta.
   Tämän jälkeen ohjelma laskee viivotetulle alueelle materiaalin perusteella massaan liittyvät suureet (esim. metripaino).

Huom! Materiaalin valinta vaikuttaa vain suureisiin, jotka riippuvat tiheydestä (esim. massa/metri), ei puhtaasti geometrisiin arvoihin kuten pinta-ala tai piiri.

4. Mitä tietoja pintasuureista saa?

Pintasuureet-ikkunasta näet esimerkiksi:

• Pinta-ala

  • Yleisin kiinnostava arvo – poikkileikkauksen tai alueen koko.

• Piiri / reunanpituus

  • Ulkokehä kaikkine reunoineen laskettuna yhteen.

• Metripaino / massa-arvot

  • Esim. jos kappaleen pituus on 1 m, paljonko se painaa valitulla materiaalilla.

• Hitaus- ja muut momenttisuureet

  • Poikkileikkauksen jäykkyyteen ja kuormituskestoon liittyviä arvoja.

5. Suureiden lisääminen piirustukseen (Määritä suureita)

Kun haluat tuoda pintasuureet myös näkyviin piirustukseen:

1. Pintasuureet-ikkunassa valitse Määritä suureita (tai vastaava valinta, jolla valitset, mitä arvoja käytetään).

2. Valitse, mitkä suureet haluat lisätä kuvaan, esimerkiksi:

   • Pinta-ala

   • Piiri / reunanpituus

   • Metripaino

3. Hyväksy valinta ja vahvista komento.

4. Osoita sijoituspaikka piirustuksessa, johon ohjelma lisää tekstin/arvot viivotetun alueen viereen.

Näin saat 2D-pintasuureet talteen sekä laskettuna että dokumentoituna suoraan piirustukseen.

6. Käyttöesimerkkejä

• Massan ja metripainon arviointi

  • Poikkileikkauksen metripainon avulla arvioit helposti kappaleen kokonaismassan eri pituuksilla.

• Lankasahaus ja työstökustannukset

  • Reunanpituus (piiri) kertoo, kuinka pitkä reitti esim. lankasahalla on kuljettava.
    Tämän avulla voit arvioida työstöaikaa ja -kustannuksia.

• Suunnittelun vertailu

  • Erilaisten poikkileikkausten pinta-ala- ja hitausmomenttisuureiden vertailu auttaa valitsemaan optimaalisen profiilin.

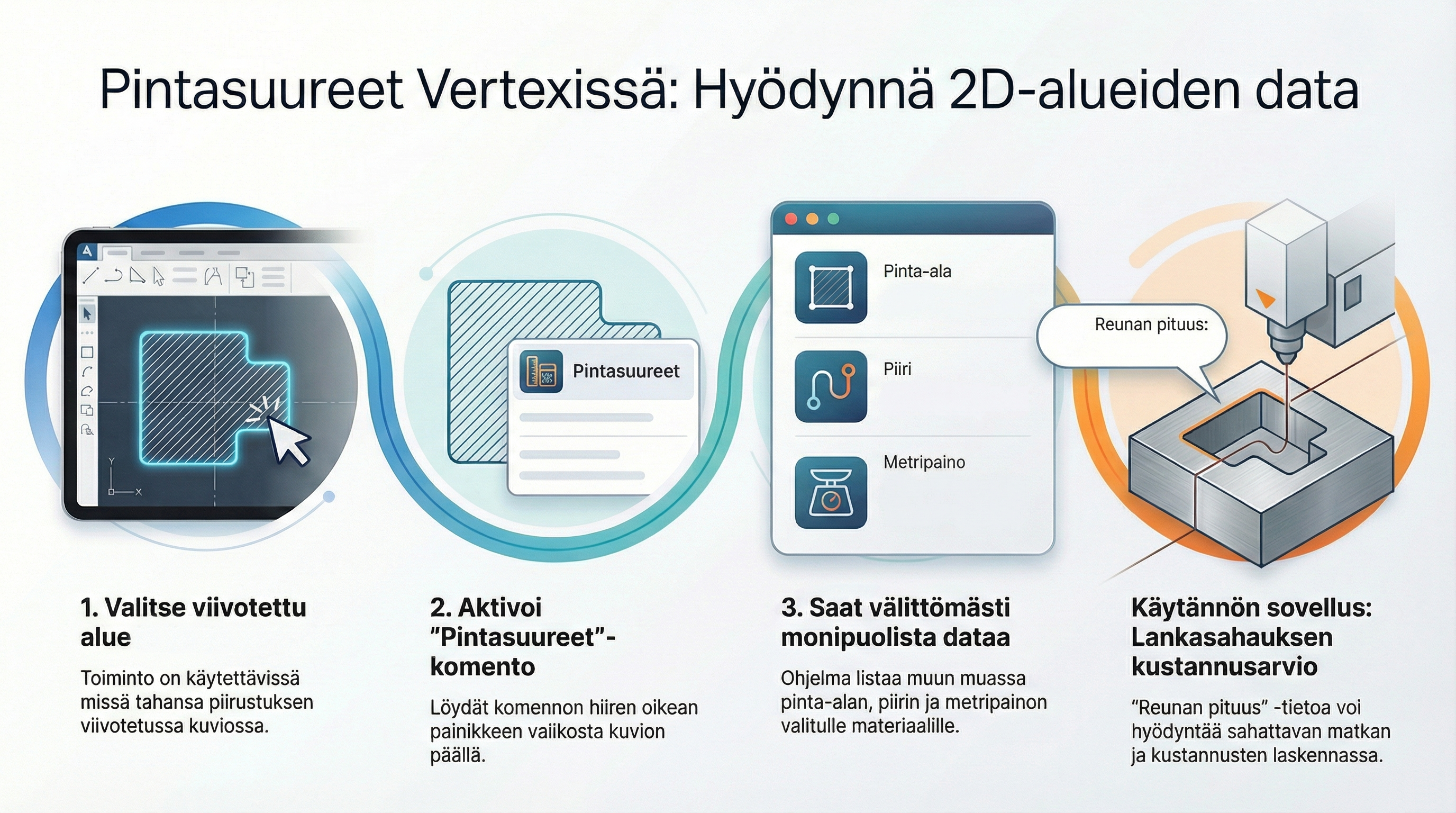

Näillä vaiheilla lisäät ja hyödynnät 2D-pintasuureita Vertex G4/G4 Plant -ympäristössä:
valitse viivotettu alue → avaa Pintasuureet → valitse materiaali → tarkastele arvoja → lisää halutut suureet piirustukseen.
