Vertex G4 kokoonpanon valmisteleminen FEA-verkotusta varten

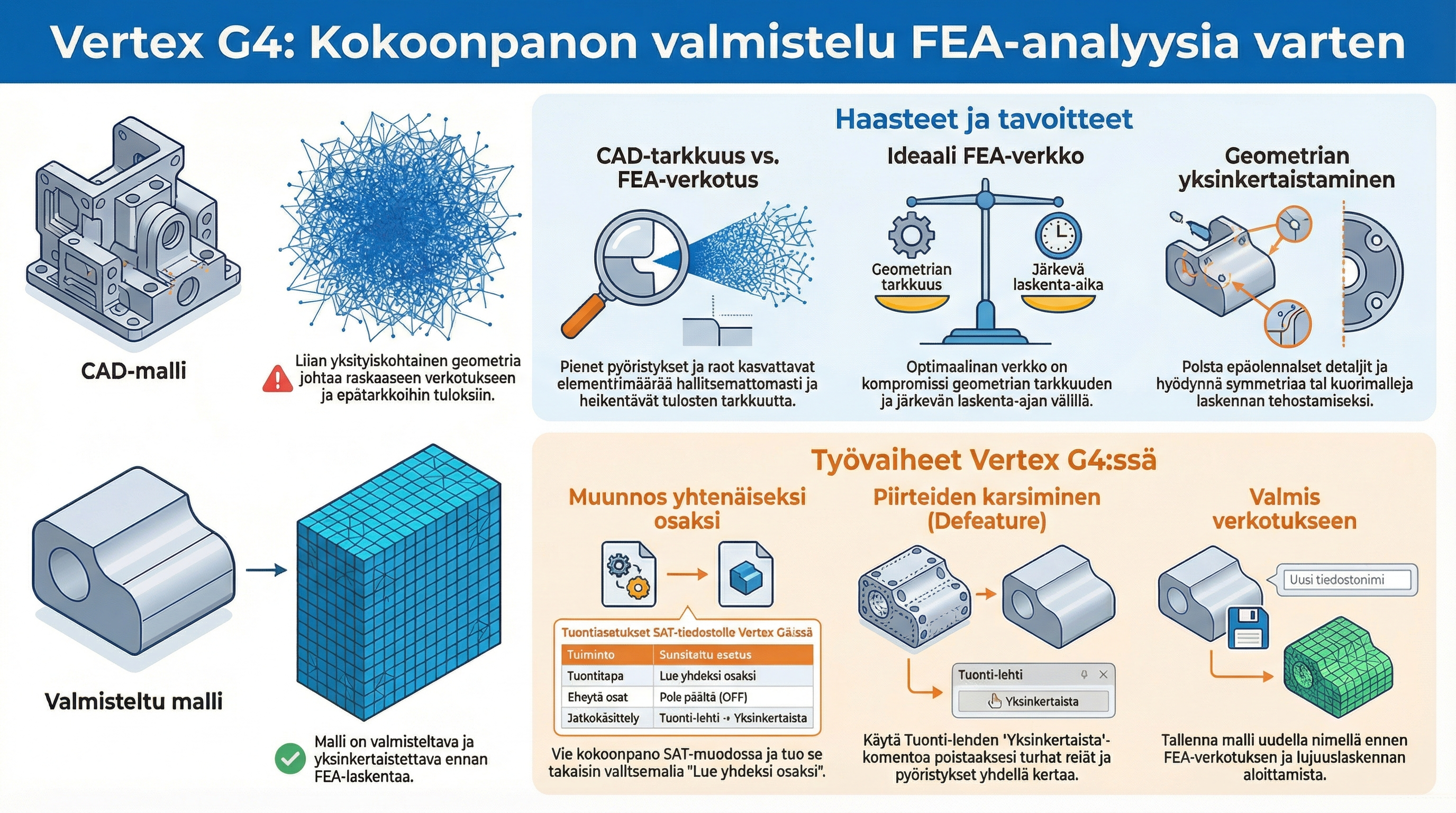

FEA-verkotuksen tyypillisimmät haasteet
FEA:n tarkkuus ja luotettavuus riippuvat usein enemmän verkotuksesta kuin itse ratkaisijasta. Verkko on kompromissi: sen pitää kuvata geometria ja ilmiöt riittävän tarkasti, mutta pysyä laskennallisesti järkevänä. Alla tärkeimmät haastealueet ja käytännön keinot niiden hallintaan.
Geometrian “verkotettavuus” vs. CAD-totuus
Ongelma: CAD-mallit ovat usein tuotantoa, ei analyysiä varten. Pienet pyöristykset, raot, päällekkäiset pinnat, huonot toleranssit ja “fillet-himmeli” pakottavat verkottajan tekemään liian pieniä elementtejä tai tuottavat huonolaatuisia elementtejä.
Seuraukset:
Elementtikoko “lukittuu” pienten yksityiskohtien mukaan → elementtimäärä räjähtää.
Paikalliset huonot elementit heikentävät konvergenssia ja tarkkuutta.
Keinot:
Yksinkertaista analyysigeometriaa: poista epäolennaiset detaljit, yhdistä pinnat, käytä “defeature”.
Hyödynnä symmetriaa ja idealisointeja (palkki-/kuori-/solid-sekoitus).
Varmista riittävä elementtien määrä paksuussuunnassa (ohuet rakenteet).
Vertex G4:n kokoonpanomalli verkotusta varten valmiiksi

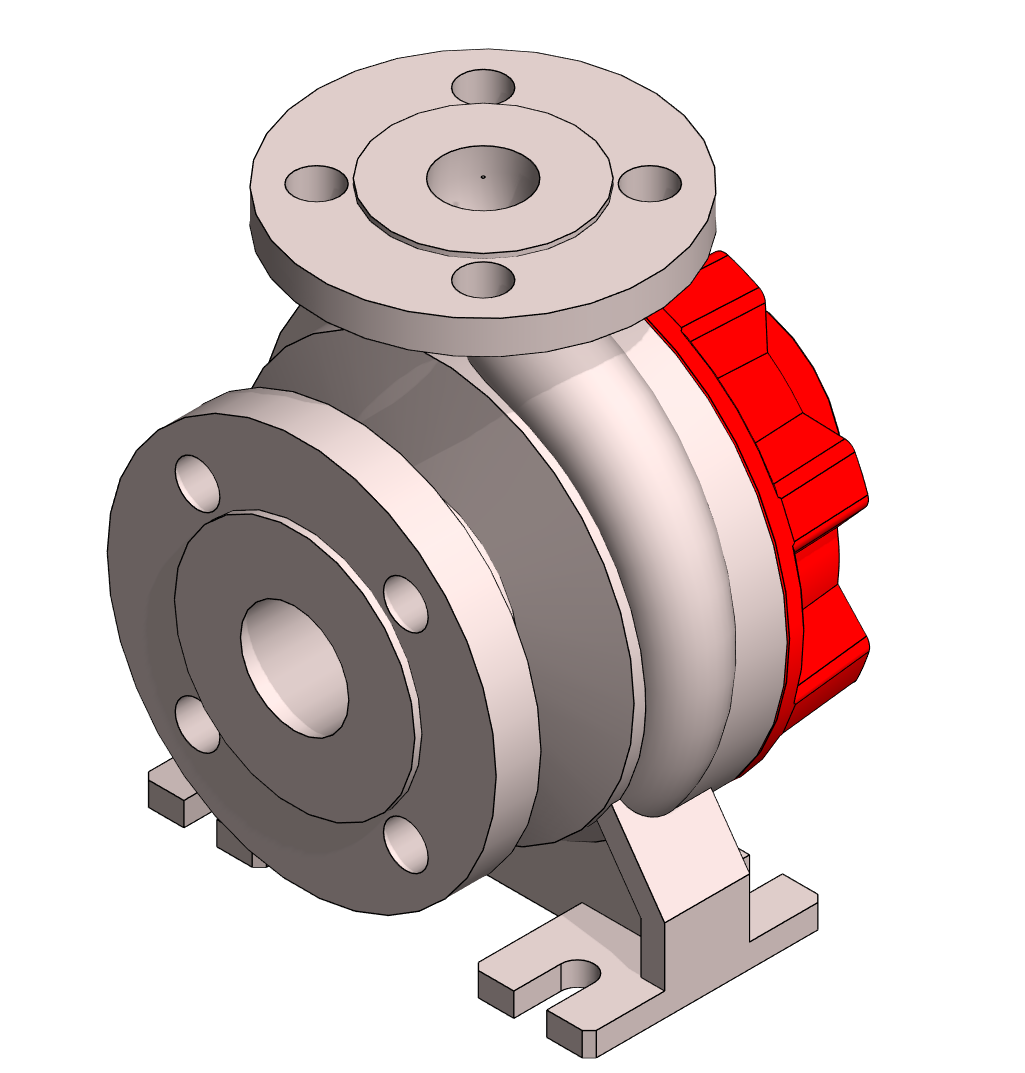

Esimerkissä meillä on kaksiosainen kokoonpano, jonka lujuutta haluamme tutkia FEA:n kautta verkottamalla se.

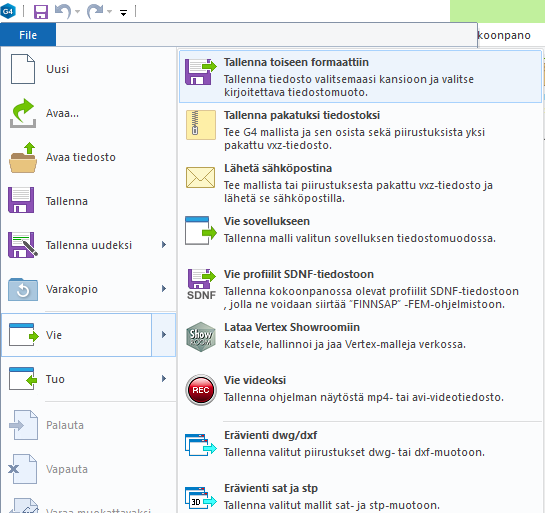

Paras tapa on tehdä kokoonpanosta osa tallentamalla se välissä SAT-formaattiin johonkin kansioon “Tiedosto - Vie - Tallenna toiseen formaattiin”.
Tallenna malli SAT-formaattiin

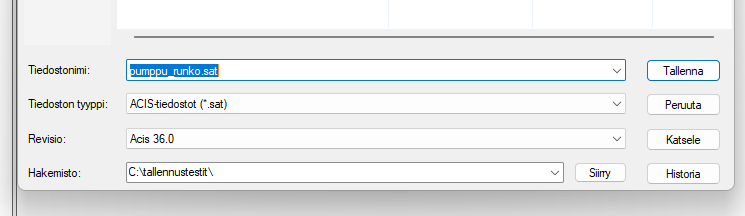

Valitse listalta SAT-formaatti.
Tuo SAT-tiedosto Vertex G4:n puolelle.
Klikkaa “Tiedosto - Avaa tiedosto”-näppäintä.

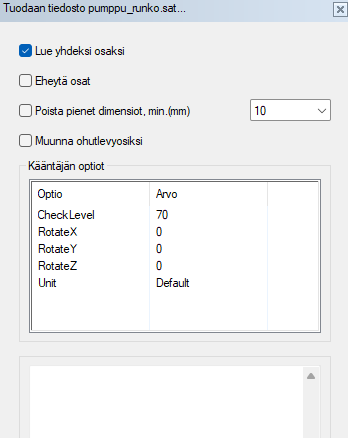

Valitse listalta “Lue yhdeksi osaksi”-valinta päälle. Ota “eheytä osat”-valinta pois päältä.

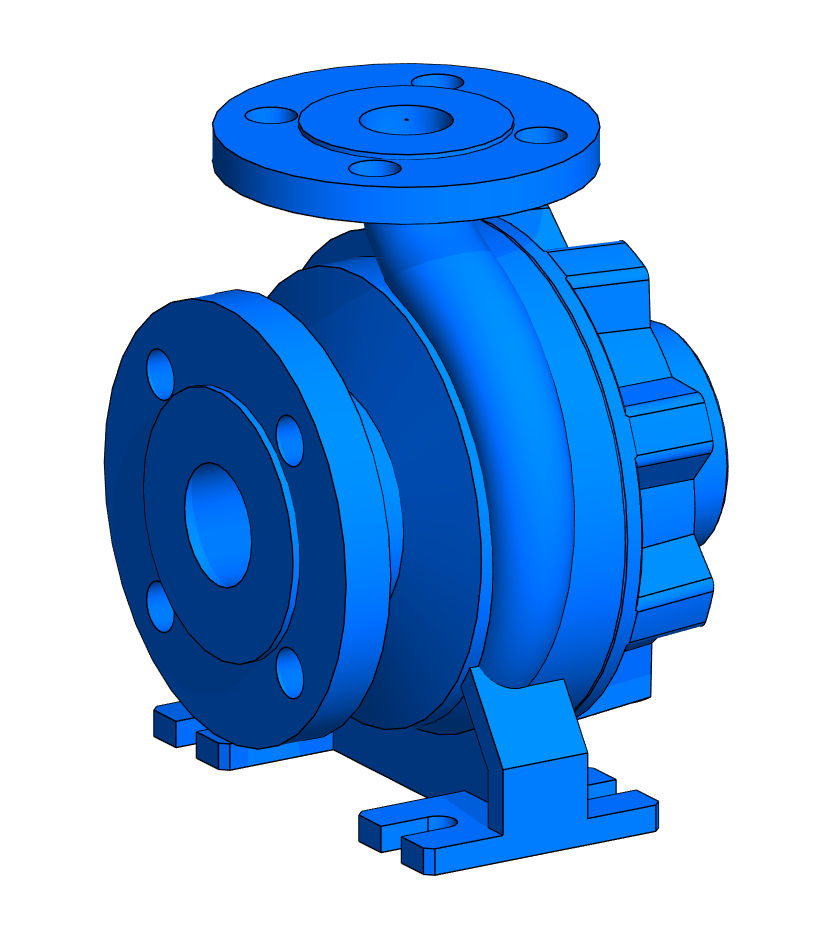

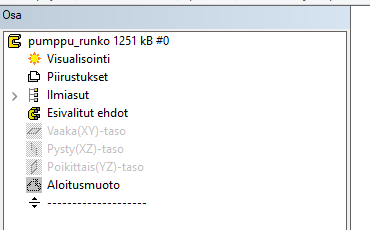

Malli avautuu nyt yhtenä osana iloman erillisiä piirteitä.
Yksinkertaista mallia

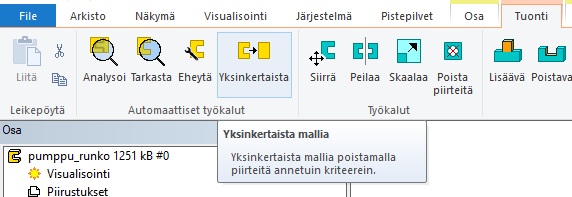

Voit tehdä mallille yksinkertaistamista tässä vaiheessa Tuonti-lehden ”Yksinkertaista”-komennolla.

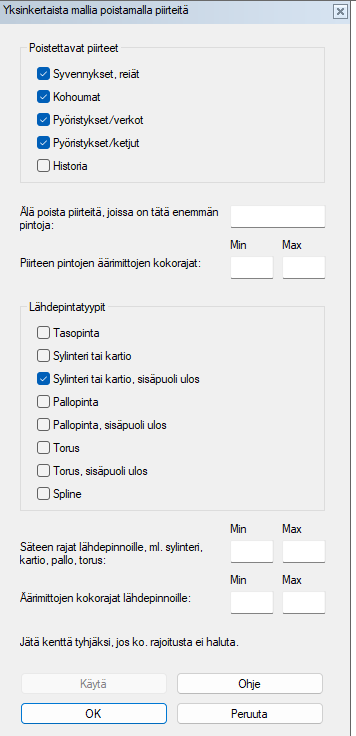

Valitse listalta piirteet, jotka haluat mallista poistaa.

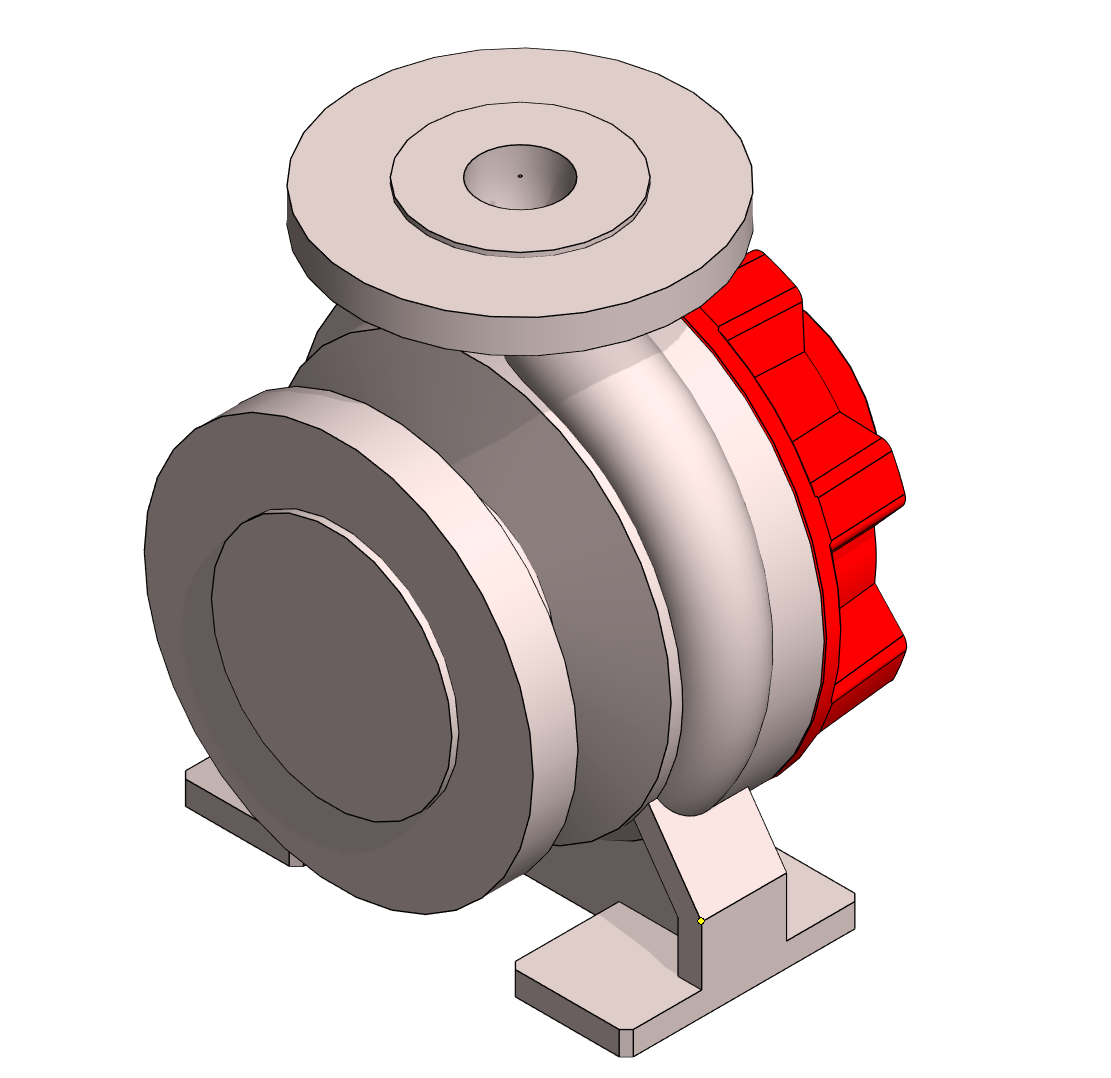

Tämän jälkeen malli selvästi yksinkertaistuu on parempi FEA-laskentaa varten.
Tallenna malli nyt uudella nimellä ja tee FEA:lla verkotus ja lujuuslaskenta.
