Mallin vienti ulos Vertex G4:n sisältä stp-formaatissa ilman liikesalaisuuksien paljastamista

Lähtökohta

Yrityksissä on usain tarvetta lähettää yhteistyökumppaneille ja samassa projektissa mukana oleville tahoille oman tuotteensa 3d-malleja.

Ongelmana usein on se, että olemassaolevat mallit ovatg suoraan yrityksen tuotentoon suunniteltuja ja sisältävät paljon sellaista sellaista informaatiota, jota ei välttämättä halua jaettavan ulkopuolisille, Riski siihen, että omatg liikesalaisuudet joutuvat "vääriin käsiin" on tällaisessa tilanteessa aina suuri. Ohessa käydään läpi, mitä toimenpitetä voidaan mallille tehdä, jotta riski edellä kuvattuun skenaarioon on minimoitu.

Työvaiheet

Olemassaoleva malli

Avaa malli, Vertex G4:n sisällä jonka haluat lähettää eteenpäin.

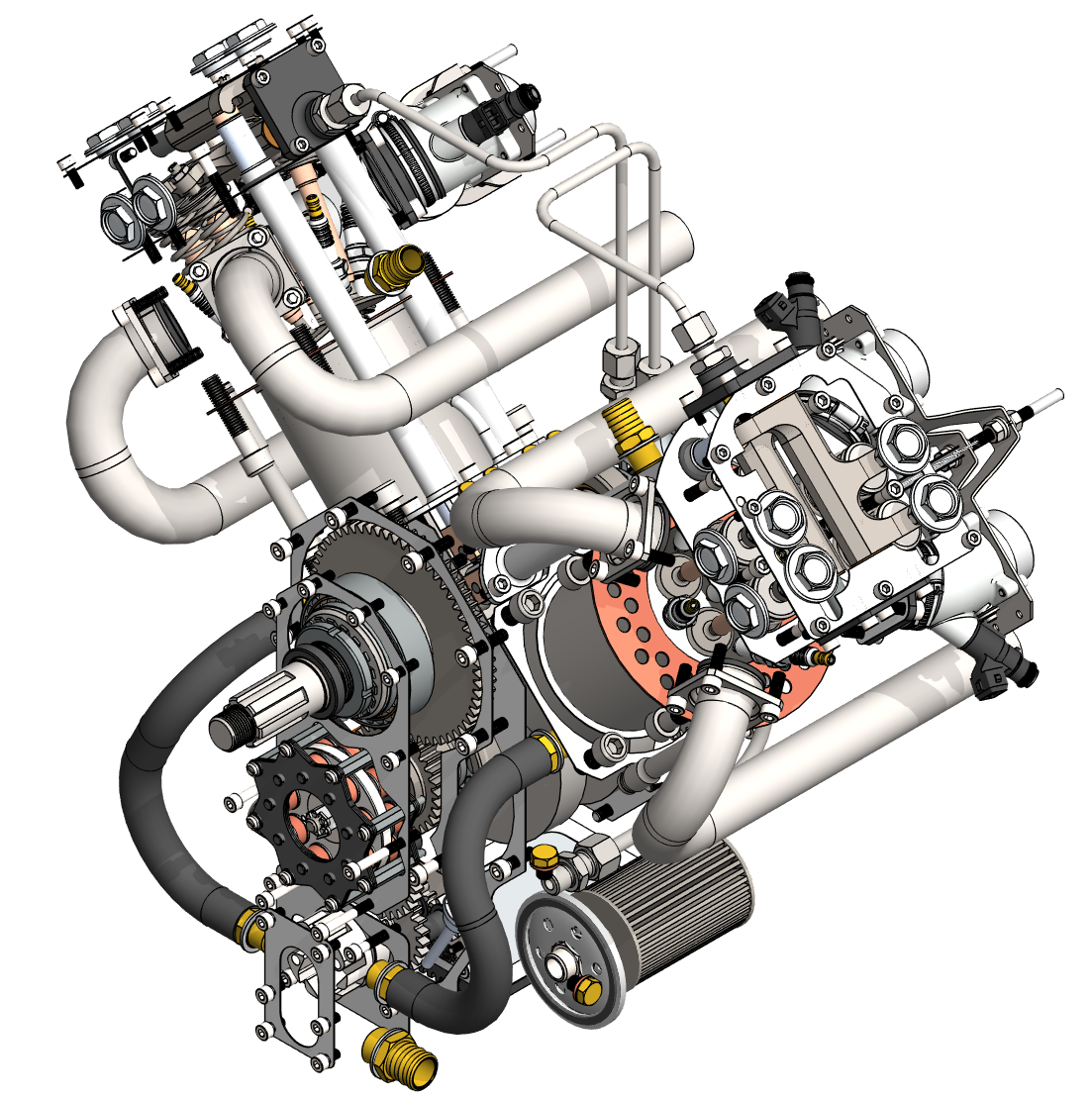

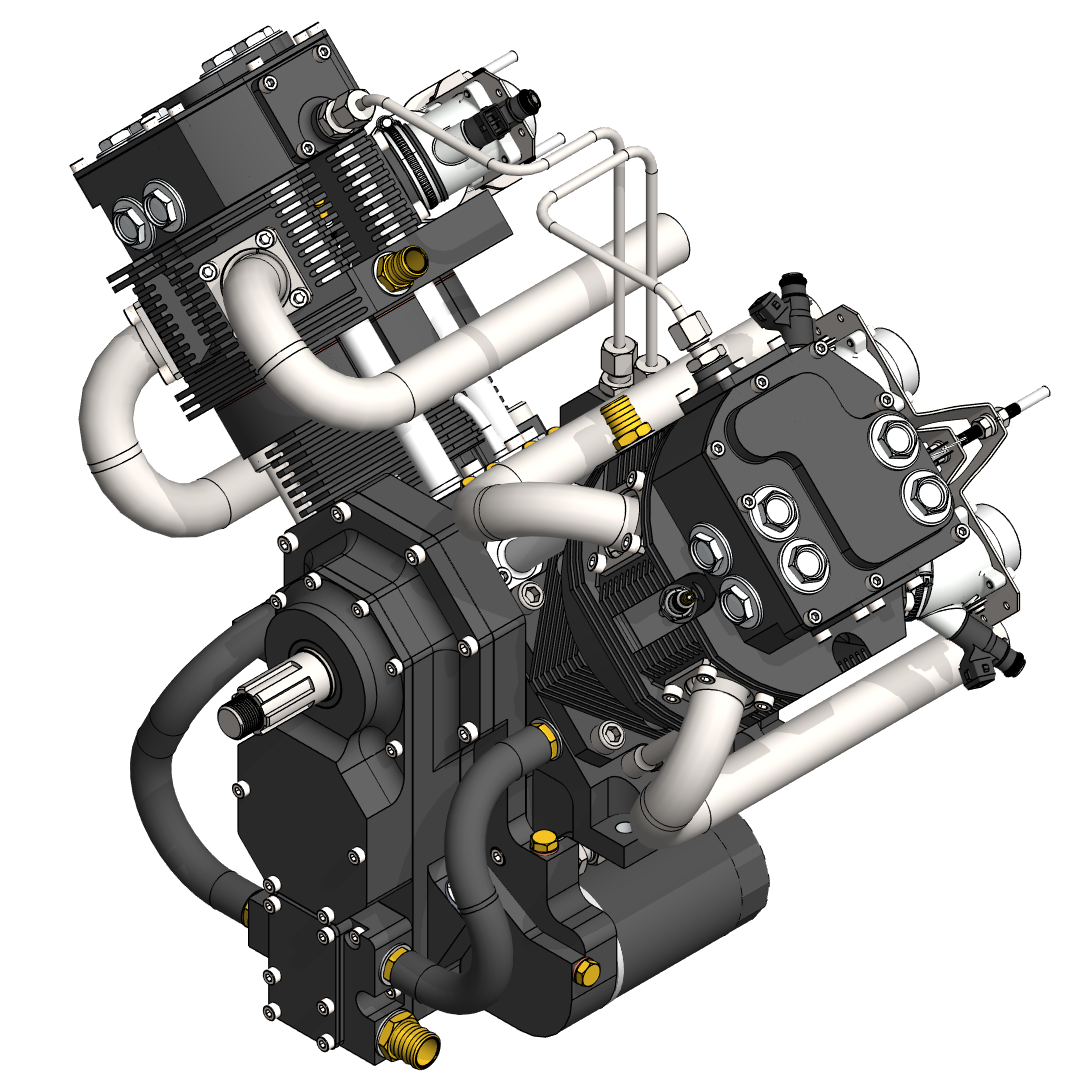

Esimerkissä on V2-polttomoottorin 3d-malli, jonka ulkopuolisten osien lisäksi malli sisältää todella paljon mallin sisäpuolella olevia osia.

Analysointi

Mieti ensin, mitkä mallin osat haluat mallissa olevan mukana exportatussa versiossa.

Tämän jälkeen siirry seuraavaan vaiheeseen.

Ilmiasujen avulla yksinkertaistettu malli

Nopein tapa edetä.

Voit tehdä malliin uuden ilmiasun, jonka näkyvyysasetuksilla viet sitten mallin ulos Vertex G4:n puolelta.

Tee uusi ilmiasu

Piilota kaikki mallin yksityiskohdat (osat ja alikokoonpanot), joita et halua lähetettävän eteenpäin

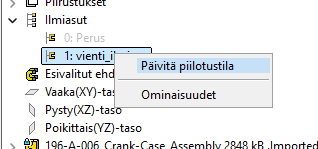

Päivitä tämän jälkeen ilmiasu

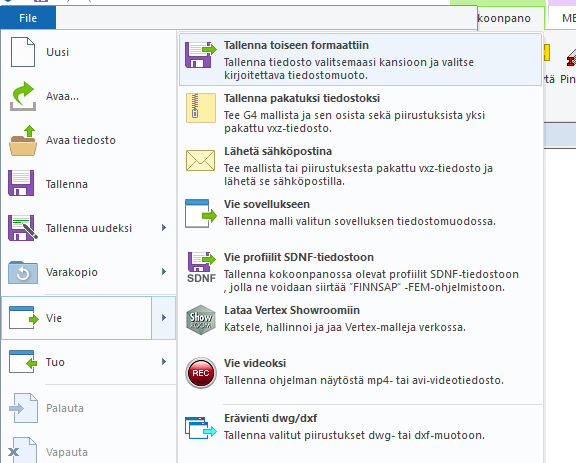

Vie nyt malli stp-tiedostoksi, kun kyseinen ilmiasu on aktiivinen.

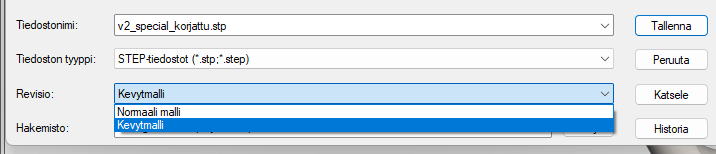

Valitse tiedoston tyyppi (STEP).

Revisio-kentässä voit valita lähetätkö mallin normaalina mallina (osat ja alikokoonpanot näkyvissä) kevytmallina, joilloin alkujaan kokoonpanomallina olevasta mallista tulee osa ja myös tiedoston koko pienenee.

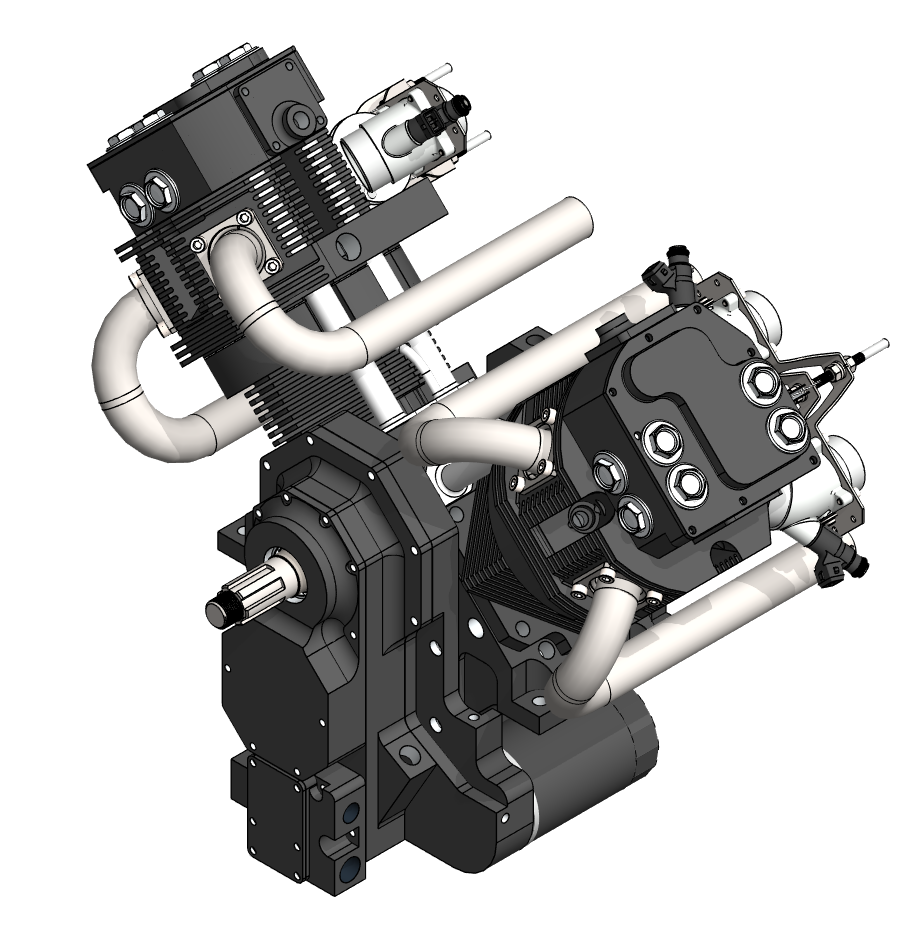

Kevytmallina viedyn mallin piirrepuussa ei ole erillisiä osia. Tälla saadaan varmistettua, että mallissa on mahdollisimaan vähän informaatiota.

Rinnakkainen konkreettisesti kevennetty malli

Varmempi tapa varmistaa yrityksen sisällä, että tulevaisuudessakin tästä mallista lähetetään vain ko. mallia eteenpäin.

Ilmiasujen tapauksessa isompi riski, että mallista lähetetään väärän ilmiasun versio ulos ja silloin voi salaista tietoa lähteä samalla mukana.

Tallenna alkuperäisestä mallista uudella nimellä toinen malli.

Poista toisesta mallista kaikki osat ja alikokoonpanot, joita et halua lähettää yrityksesi ulkopuolelle.

Tallenna tämän jälkeen malli STEP-formaattiin joko normaalina tai kevyenä mallina.
