Revisiomerkinnät piirustusten dxf-, dwg- ja pdf-tiedostoihin Vertex G4:n avulla


Tausta

Vertexin tuesta kysellään välillä ominaisuutta Vertex G4:n sisälle, jolla saataisiin piirustusten exportattuja dxf-, dwg- ja pdf-formaatissa olevien piirustusten nimiin automaattisesti lisättyä revisiomerkintöjä.

Vertex G4 ei tätä ominaisuutta suoraan tue, eikä sellaista ominaisuutta siis suoraan ole olemassa Vertex G4:n komennoissa.

Ohessa on kuitenkin valmis ratkaisu tähän tilanteeseen yhden 3d-kokoonpanomallin kautta.

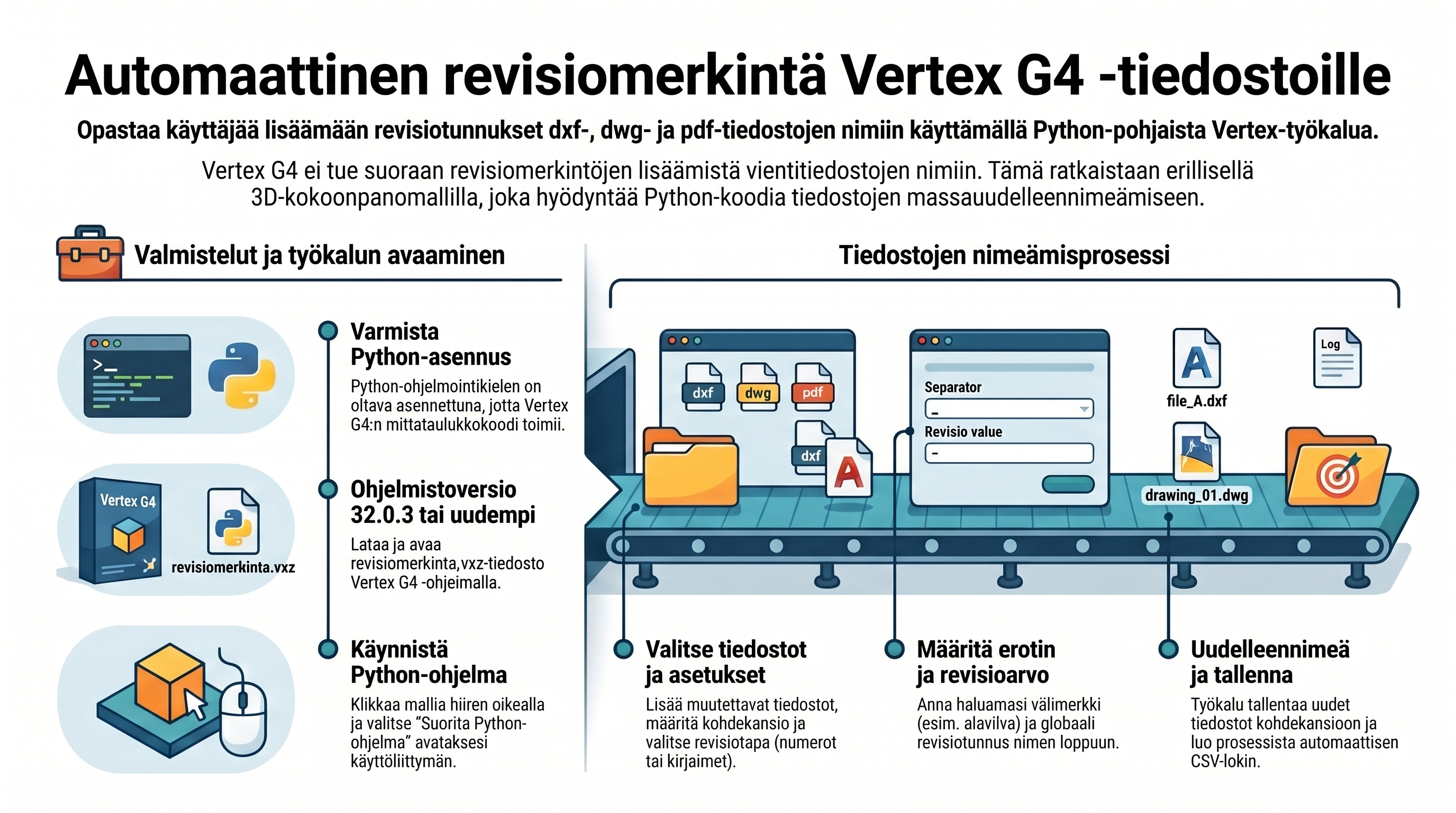

Ratkaisu

Ratkaisu tähän tilanteeseen on toteutettu niin, että revisiomerkinta.vxm-nimiseen kokoonpanomalliin on rakennettu mittataulukon Python-koodin puolelle käyttöliittymä ja toiminnot olemassaolevien tiedostojen uudelleen nimeämiseen.

Lähdetiedostot sijaitsevat jossain käyttäjän kansiossa ja ne voivat joko dxf-, dwg tai pdf-formaatissa.

Prosessi tiedostojen muuttamiseen

HUOM: Varmista, että koneellesi on asennettu Python-ohjelmointikieli Vertex G4:n Python-ominaisuuksien käyttöön.

Ohjeet asentamiseen löydät täältä:

https://kbfi.vertex.fi/g4/mittaohjautuva-kokoonpanomalli-lisattyna-python-oh


  • Lataa revisiomerkinta.vxz-tiedosto koneellesi (Vertex G4 32.0.3 tai uudempi)

Tiedosto löytyy tästä:

revisiomerkinta.vxz

  • Avaa se Vertex G4-ohjelmalla

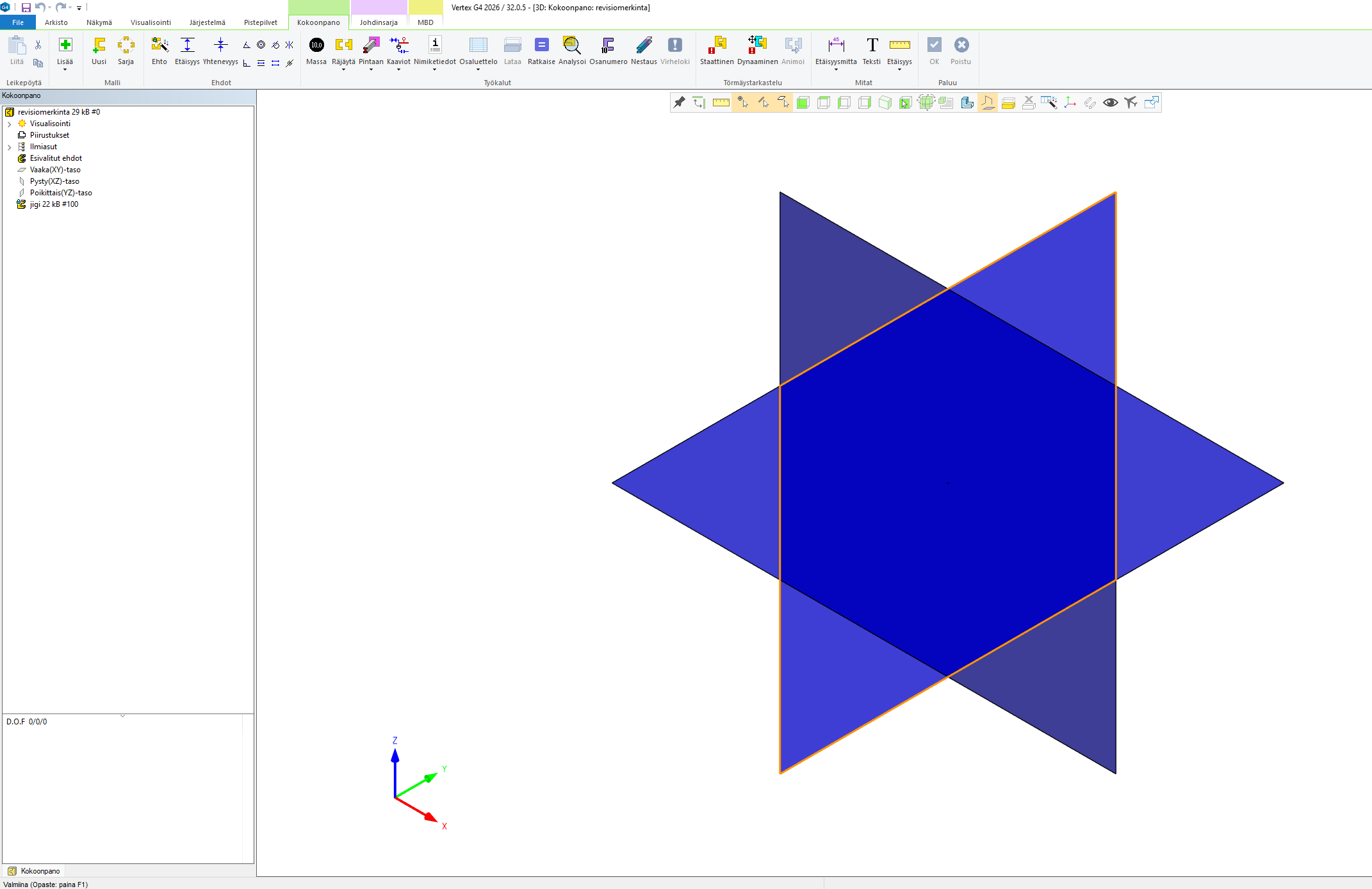

  • Malli avautuu joko tyhjänä tai aputasot näkyvissä


  • Klikkaa hiiren oikealla “Suorita Python-ohjelma”

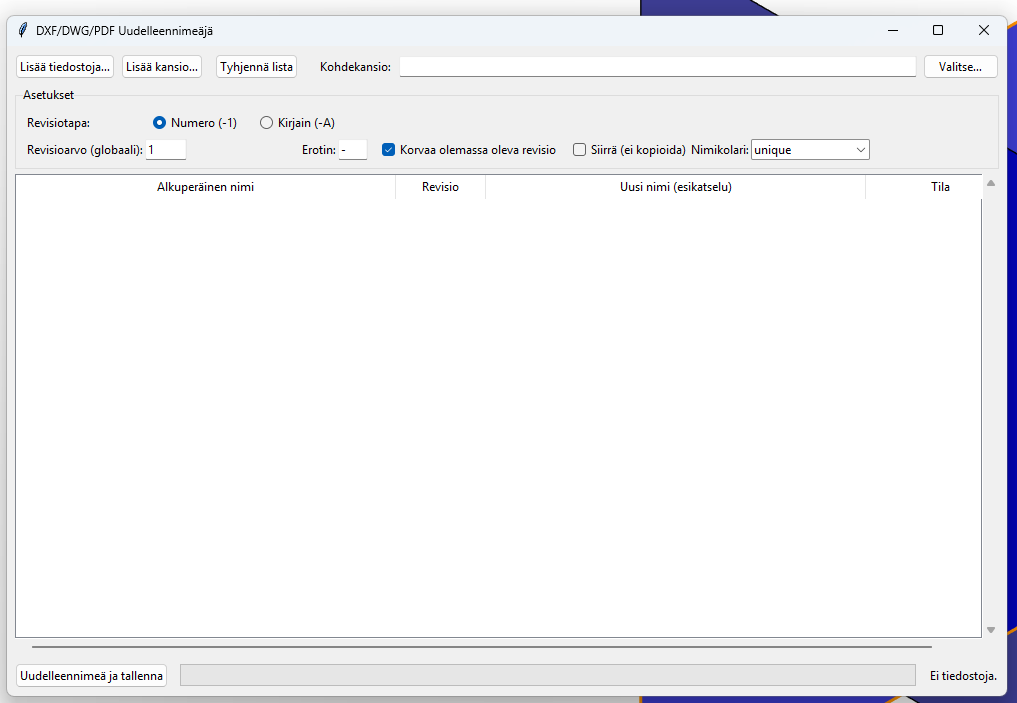

Jos Python on asennettu koneeseesi, aukeaa seuraavaksi oheinen ikkuna:


  • Voit nyt lisätä listaan muutettavat piirustukset kansiosta “Lisää tiedostoja”-näppäimellä


  • Valitse tiedostot kansiosta


  • “Kohdekansio”-kohdassa valitaan muutettujen tiedostojen kansio

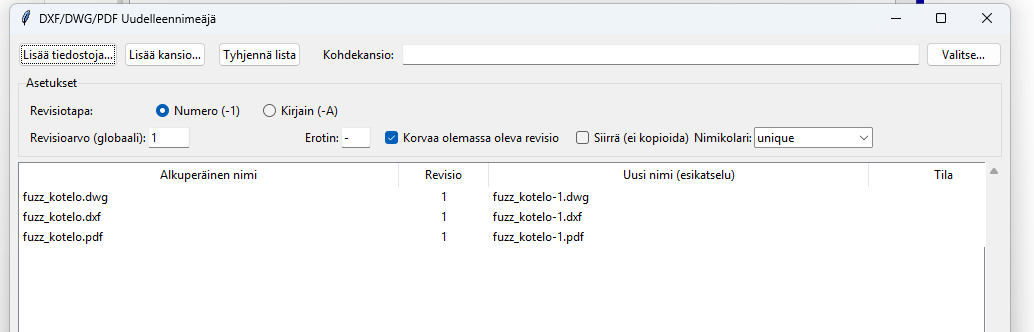

  • Tiedostot ilmestyvät nyt listaan “Alkuperäinen nimi”-sarakkeeseen


  • “Revisiotapa”-valinnassa voit valita onko revisiointi numeroilla tai kirjaimilla

  • Voit nyt antaa Revisiomerkinnän “Revisioarvo (globaali)”-laatikkoon

  • “Erotin”-laatikkoon voit antaa välimerkin tai välimerkit, joilla haluat tiedoston uudessa nimessä erottaa varsinaisen nimen ja revisiotunnuksen

  • “Uusi nimi (esikatselu)” sarakkeessa näkyy muutettujen tiedostojen uudet nimet siinä muodossa, jossa käyttäjä on ne määritellyt


  • “Uudelleennimeä ja tallenna”-näppäimellä uudelleennimetään tiedostot


  • Operaation jälkeen näytölle ilmestyy oheinen ikkuna, joka ilmoittaa tiedostojen nimeämisestä

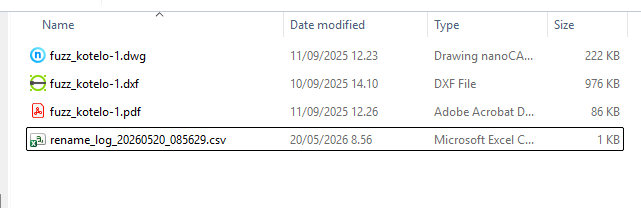

  • Tämän jälkeen uudelleennimetyt tiedostot löytyvät käyttäjän määrittelemästä kansiosta


  • Sulje ikkuna normaalisti X-näppäimellä


HUOM: Uudelleennimettyjen tiedostojen lisäksi kansioon tallennetaan myös loki toimenpiteestä CSV-formaatissa. Tiedoston voi normaalitilanteessa poistaa kansiosta.

HUOM2: Älä tallenna 3d-mallipohjaa, kun sammutat sen

Video

Ohessa vielä koko prosessi videona:
