Tuodun mallin keventäminen pintamalliksi (kevennä importoitu kuorimalliksi)

HUOM: Tämä ominaisuus löytyy Vertex G4 versiosta 2025 (31.0.3) eteenpäin. Aiemmissa versioissa ei kyseistä ominaisuutta ole.

Tuotujen mallien geometrian virheet (ACIS-virheet)

Jostain muusta cad-ohjelmasta tuotujen mallien kanssa tulee vastaan usein se tilanne, että tuodun mallin geometriassa on virheitä.

Vertex G4-ohjelma ilmoittaa tästä tuotaessa mallia ja muuttaa tuonnin jälkeen mallin nimen punaiseksi. Kun sitten vie ko. mallin esimerkiksi toiseen kokoonpanoon, ilmoittaa ohjelma näistä virheistä ja värjää kokoonpanon nimen myös punaiseksi.

HUOM: Punaisella virheellisestä mallista ilmoittaminen on Vertex G4:n perusteltu ominaisuus, jolla on tarkoitus herättää käyttäjä tekemään asialle jotain. Joko korjaamaan, korvaamaan tai poistamaan viallinen malli rakenteesta.

Mallin korjaamiseen on monta erilaista tapaa G4:n sisällä, kuten eheytys, pintojen käsittely, piirteiden poisto. Lisäksi voit mallintaa virheellisen mallin uudestaan käyttäen virheellistä geometriaa hyväksi mallintamisessa kahdella tavalla: Perinteisesti pursottamalla tilavuusmallin tai kopioimalla mallin pintoja.

Seuraavana Vertex G4:n uusi ominaisuus, jolla saadaan ohitettua virheellinen geometria tuoduisssa (importoidut) malleissa nopeasti.

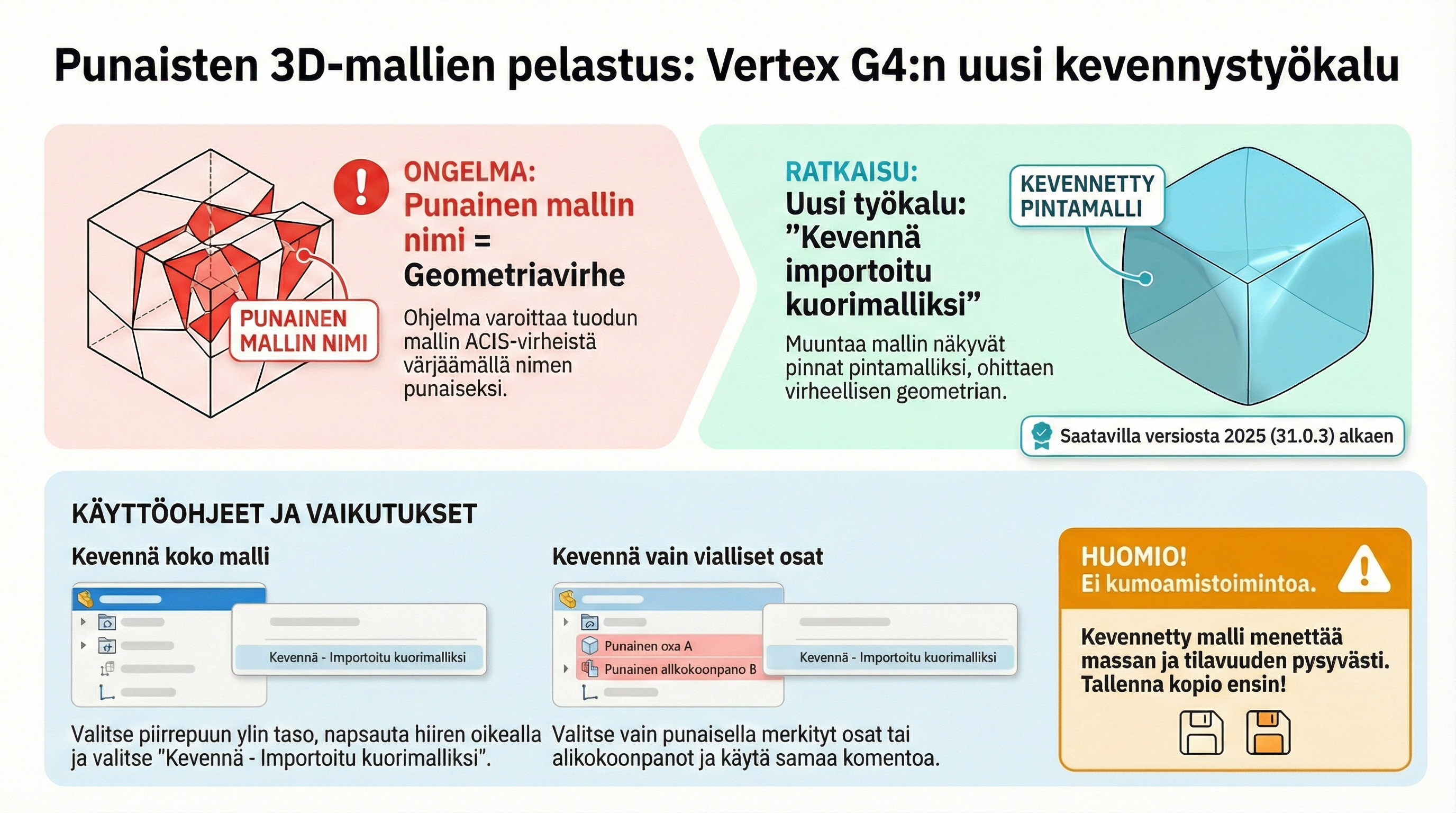

Kevennä importoitu malli kuorimalliksi

Tässä ominaisuudessa ohjelma muuttaa tuodun mallin näkyvät pinnat pintamalliksi automaattisesti, kun komento on ohjelmassa annettu.

Komentoa voidaan käyttää koko mallin kanssa tai sitten mallin alikokoonpanoihin tai osamalleihin.

HUOM: Komennossa ei ole palautus-mahdollisuutta. Kun kerran olet mallin keventänyt, malli pysyy pintamallina.

Siksi on tärkeää joko tallentaa viallisesta mallista toisella nimellä kopio tai myöhemmin tuoda malli uudestaan Vertex G4:n sisälle stp yms. formaatissa, jos tarve alkuperäiselle mallille myöhemmin tulee.

Koko mallin kevennys

Koko importoidun mallin keventäminen tapahtuu seuraavasti:

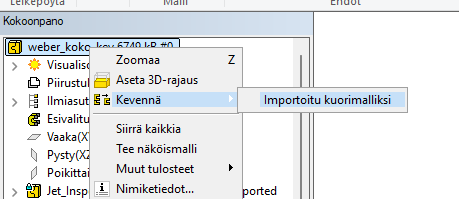

• Valitse piirrepuusta mallin ylin taso ja hiiren oikealla näppäimellä "Kevennä - Importoitu kuorimalliksi"

Mallin rakenne muuttuu operaation jälkeen.

Alkuperäinen:

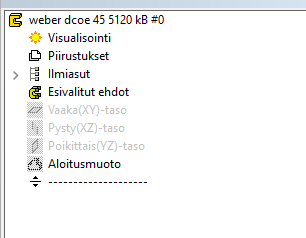

Kevennä-komennon jälkeen:

Kun malli on kevennetty, sen nimen perässä on (l), joka tarkoittaa, että se on kevennytty pintamalliksi.

Kun koko tuotu 3d-malli kevennetään komennolla, myös mallin alirakenne poistuu mallista.

Koska malli on nyt pintamalli, sillä ei ole:

• Massaa
• Tilavuutta

Mallia voi kuitenkin paikottaa sen pintojen ja tasojen avulla ehdoilla normaalisti.

Tämä kannattaa huomioida mallia käytettäessä kevennetyssä muodossa.

Mallin alirakenteiden (osat, alikokoonpanot) kevennys

Kun tuotu 3d-malli on kokoonpanomuodossa, näkyvät alirakenteet mallin kokoonpanorakenteessa.

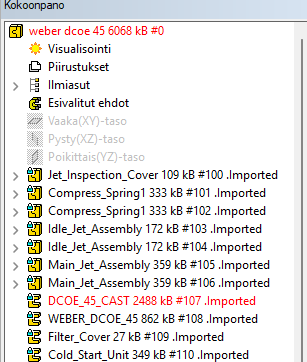

Mikäli vain tietyt osat ovat mallissa virheellisiä, näkyvät vain ne punaisina:

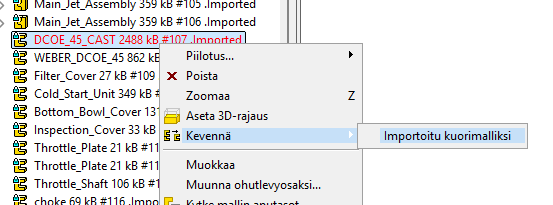

Käyttäjä voi myös tarvittaessa keventää siis pelkästään mallin alirankenteita samalla komennolla:

Prosessissa siis kevennetään tuodun mallin kaikki pelkästään virheelliset alirakenteet (osat tai alikokoonpanot) yksi kerrallaan.

HUOM:

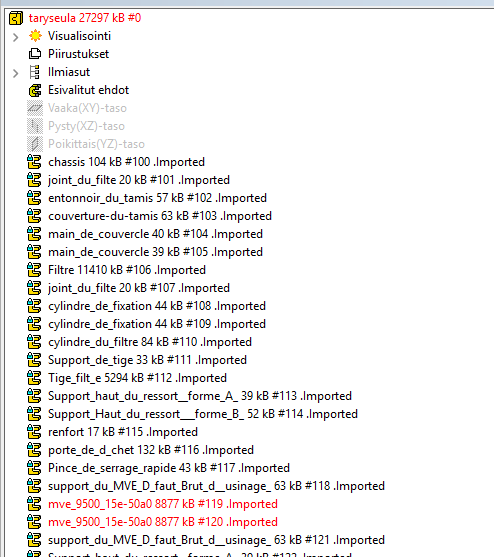

Tälllä tyylillä saattaa jossain malleissa tapahtua oheinen ilmiö, että toisista malleista punaisuus katoaa heti operaation jälkeen, toisista taas punaisuus säilyy:

Tässä tapauksessa on käyttäjän ajettava vielä analysointi-komento läpi, joka käy mallien geometriat vielä kerran läpi.

Komennon käyttämisen jälkeen punaisuus katoaa myös näistä osista.

Tällä tekniikalla suurin osa mallin osista ovat edelleen tilavuusmalleja, pintamalleja ovat vain ne osat, joissa oli geometrisia ACIS-virheitä.
