Tuodut stp-tiedostot punaisella
đ€ Stp-tiedostot nĂ€kyvĂ€t punaisella
Olen tuonut Vertex G4:n sisÀlle internetistÀ löytyneen 3d-mallin, joka on STL-formaatissa.

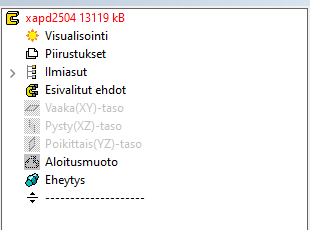

Mallissa nÀkyy nimi punaisella.
![kuva1.jpg](../__attachments/418414597/kuva1.jpg?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

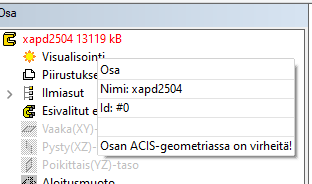

LisĂ€ksi osan pÀÀlle viedessĂ€ hiiren informaatio-kentĂ€ssĂ€ lukee âOsan ACIS-geometriassa on virheitĂ€!â
![image-20240520-105449.png](../__attachments/418414597/image-20240520-105449.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
MikÀ on tÀmÀ viesti, mitÀ se tarkoittaa ja mitÀ on tehtÀvÀ, jotta malli nÀyttÀisi taas normaalilta?
đ± Ratkaisu
KyseessÀ on tilanne, jossa tuodun mallin ACIS-geometria on virheellinen. Mallin geometria tÀytyy siis korjata, jotta malli olisi tÀysin kÀyttökelpoinen vietÀessÀ se johonkin Vertex G4 kokoonpanoon.
YleensÀ tuoduissa malleissa virheitÀ aiheuttavat pyöristykset ja kaksoiskaarevat pinnat tai pikemminkin niiden saumakohdista löytyvÀt virheet (reiÀt jne.). Myös mallien sisÀpuolella olevat pinnat ovat yleisiÀ ongelman aiheuttajia.
Ohjeita mallin tuontiin:
Step-tiedoston tuonti (vertex.fi)
Mallin korjaukseen löytyy vinkkivideo, jonka työtapoja voit kokeilla omiin malleihisi
Tuodun mallin pintojen korjaus (youtube.com)
TÀmÀn lisÀksi voit G4 2024-versiossa kÀyttÀÀ apuna myös piirteentunnistoimintoa, jolla voit yksinkertaistaa/keventÀÀ mallia poistamalla siitÀ piirteitÀ ja tÀtÀ kautta myös saada geometria korjatuksi ja mallin muuttumaan punaisesta normaaliksi.
Viimeinen keino, jos mikÀÀn muu ei auta tai toimi, on tehdÀ tuotua mallia hyvÀksikÀyttÀen oma kevyt mallinnus mallintamalla sen pÀÀlle kokoonpanossa oma uusi malli, jota sitten voi kÀyttÀÀ omissa kokoonpanoissa tuodun mallin asemesta.
Tuodun mallin keventÀminen (youtube.com)
Ohje-artikkeli tuodun mallin keventÀmisestÀ:
KevennÀ malleja, nopeutat työtÀsi (vertex.fi)
HUOM: Nyt ei siis ole kyseessÀ Vertexin puutteet vaan stp-tiedostojen kanssa esiin tulevat yleiset haasteet cad-ohjelmasta riippumatta. Jos et tunne stp-tiedostomuotoa tarkemmin, kannattaa siihen tutustua vaikka wikipedian puolelta: ISO 10303-21 - Wikipedia
KyseessÀ on se, ettÀ alkuperÀisen mallin tekijÀ ei ole itse keventÀnyt mallia vaan tallentaa oman mallinsa suoraan kaikkine yksityiskohtineen stp-formaattiin. Koska kysymyksessÀ on universaali kÀÀnnöstiedostomuoto erilaisten cad-ohjelmien vÀlillÀ, ongelmia malliin voi tulla jo alkuperÀisen mallin kÀÀnnöksessÀ stp-formaattiin (reikiÀ pintaan jne.) ja taas vastaanottavassa pÀÀssÀ (Vertex G4 tÀssÀ tapauksessa) ei niitÀ pystytÀ vÀlttÀmÀttÀ suoraan korjaamaan.
KeventÀminen liittyy lÀhinnÀ siihen, ettÀ nÀmÀ tuodut liian yksityiskohtaiset mallit hidastavat isoja kokoonpanojen kÀsittelyÀ ja varsinkin silloin kun niissÀ on geometrisiÀ virheitÀ. Jos mallin geometriasssa on virheitÀ (koloja jne.), haittaa se mallin toimintaa yleisesti ja voi aiheuttaa odottamattomia ongelmia.
