Ongelma
Ohutlevykappale ei muodostu
Ratkaisu
-
Varmista, että kappaleen ominaisuuksiin on asetettu venymänlaskennan tiedot sekä materiaali
-
Tee kappaleelle ACIS-geometrian tarkastus. Jos geometrian tarkastus antaa virheitä, niin taivutuksen ongelmat saattavat johtua virheellisestä geometriasta
-
Varmista, että ohutlevyn ominaisuuksissa paksuus on oikein. Mikäli kappaleen pursotus on tehty muuhun suuntaan kuin levyn paksuuden suuntaan, ei tule käyttää ohutlevyn paksuutena pursotuksen pituutta ohjelman niin kysyessä. Ongelman voi korjata vaihtamalla osan tyypin tavalliseksi ja tämän jälkeen takaisin ohutlevyksi. Tällöin ohjelma kysyy uudelleen osan paksuuteen liittyvät asiat
Avainsanat: Ohutlevy, aukilevitys

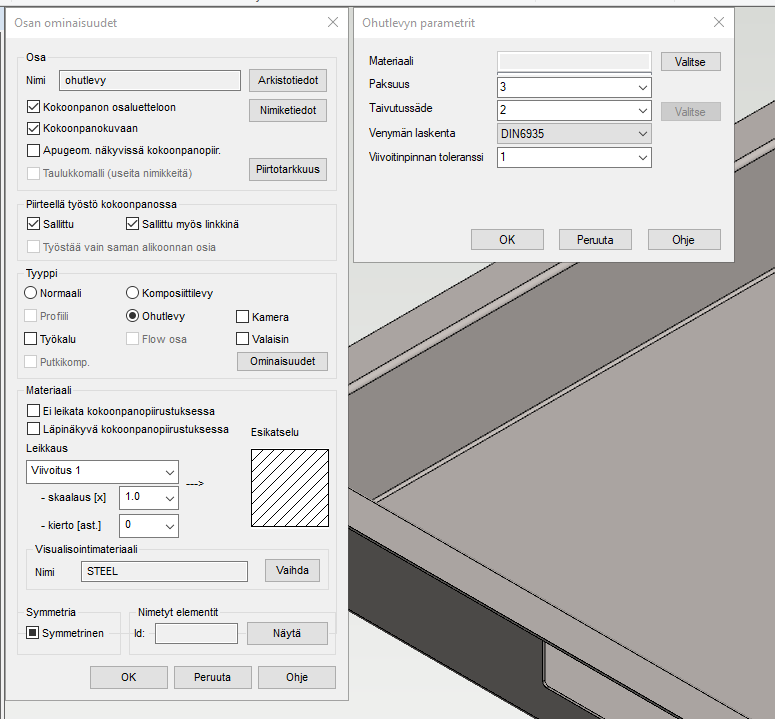

Venymän laskennan tietojen asettaminen
