Kokoonpanoehdot eivät toimi oikein kaikille osille

Problem

Kokoonpanossa osien välille voi asettaa esim. yhtenevyysehdon, mutta osat liikkuvat toisiinsa nähden väärin, eli ehto ei näytä toimivan. Voi myös olla, että esim. lieriöpintaan ei saa annetuksi samankeskisyysehtoa tai komponentin kahva ei löydä ympyrän keskipistettä.

Solution

Hyvin usein "vika" on toisesta järjestelmästä (esim step- formaatissa) tuoduissa osissa, joiden pinnat ovat spline- muotoisia, vaikka näyttävät tasoilta tai lieriöiltä, ja siksi paikoitus näyttää toimivan väärin. Osa on kuitenkin helppo korjata: osanmuokkaustilassa klikkaa hiiren oikealla Acis- geometria - eheytä - valitse "pelkistys ...". Tämä toiminto muuttaa spline- pinnat, tasoiksi, lieriöiksi ja kartioiksi, pinnan muodon mukaan.

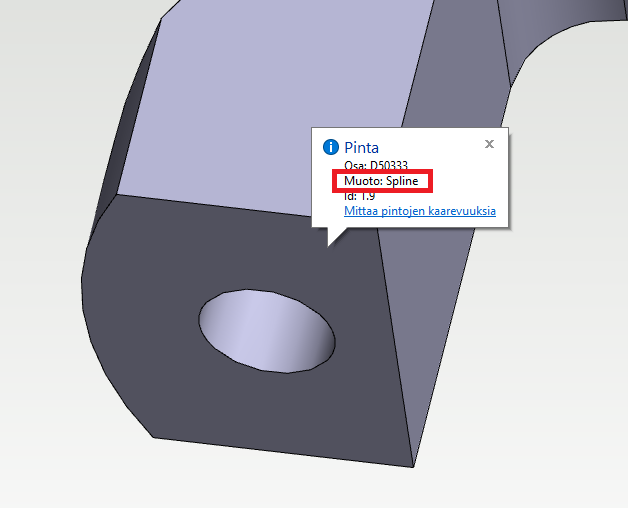

Pinnan muodon voi tarkistaa osan muokkaustilassa siirtämällä kohdistin pinnan päälle:

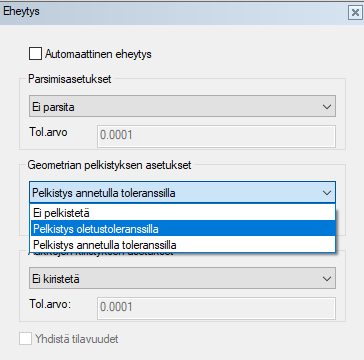

Osan eheytyksen "pelkistys"- toiminnolla voi "korjata" pinnat:

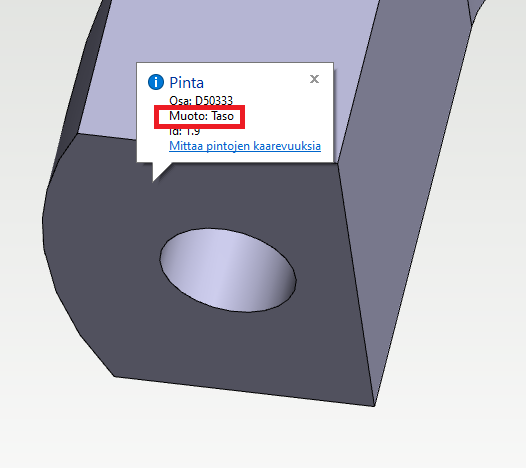

Lopputuloksen voi tarkistaa:

Tämän jälkeen osan paikoitus toimii oikein.

Kokeile ensin vaikka pelkistystä oletustoleranssilla, ja jos se ei auta, käytä pelkistystä annetulla toleranssilla ja suurenna toleranssia.

Avainsanat: ehdot, eheytys, paikoitus, import, step
