Vinon kartion aukilevitys ei toimi
Ongelma

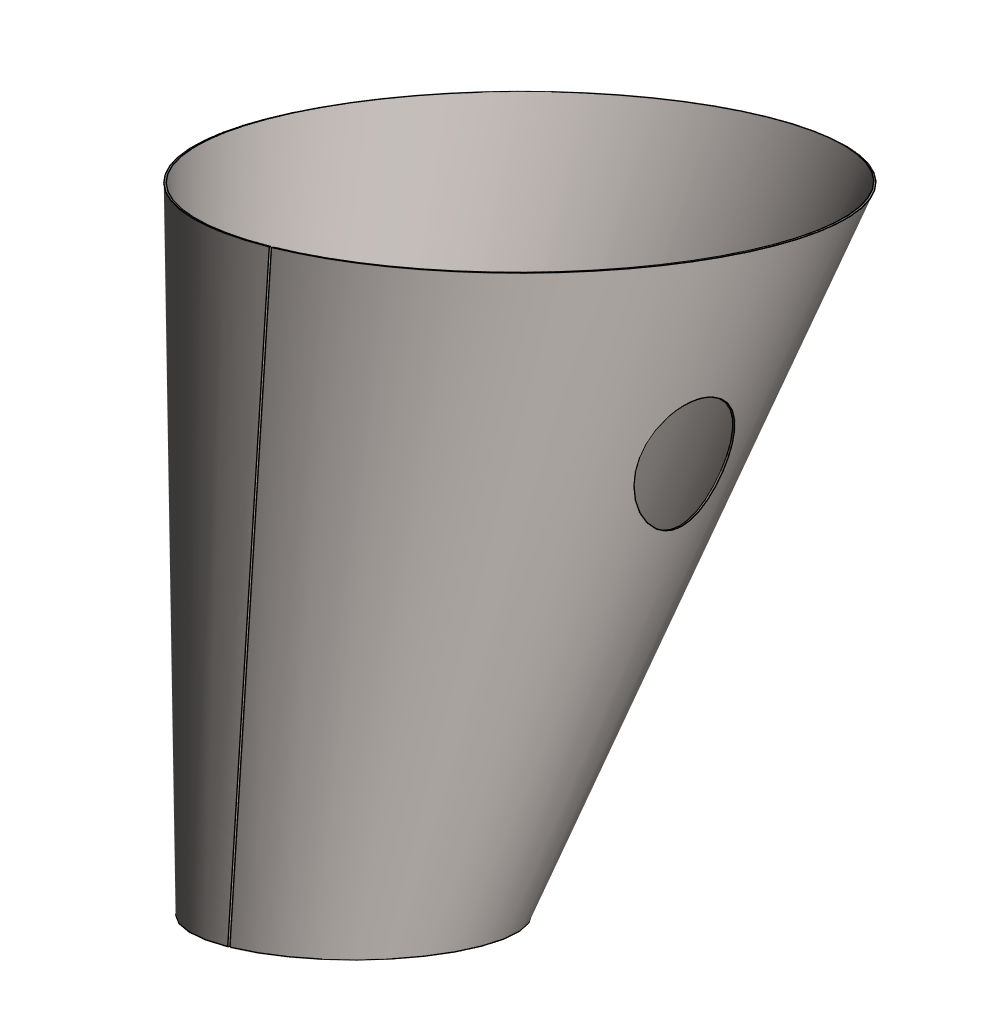

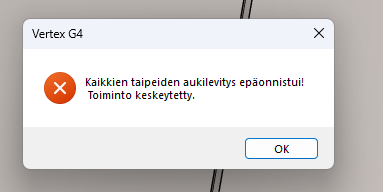

“Kun teen vinon kartion “liitä kirjastopiirre”-toiminnolla ja lisään siihen yhteen reiän kartion kylkeen, ohjelma antaa oheisen virheilmoituksen aukilevityksen aikana. Miten saan tehtyä vinon kartion yhdereiän kanssa niin, että myös aukilevittyy oikein?”
Ratkaisu
Yhtenä ratkaisuna toimii ainakin seuraava tyyli mallinnuksessa:
Mallinna kartio kokonaan alusta alkaen
Luonnostele kartion alareikä ohjauskäyränä aputasolle niin, että ohjauskäyrään tehdään reikä kehään levyn katkaisua varten
Perusta aputaso kartion yläreiälle, etäisyys origosta on sama kuin kartion korkeus
Luonnostele yläreikä ohjauskäyränä aputason pintaan samalla tavalla kuin alareikäkin
Tee pinta kahden ohjauskäyrän väliin
Valitse pinta ja ota komento “Pintaketjun offset”, jolla muutetaan pinta ohutlevyosaksi, levyn paksuus sisälle päin

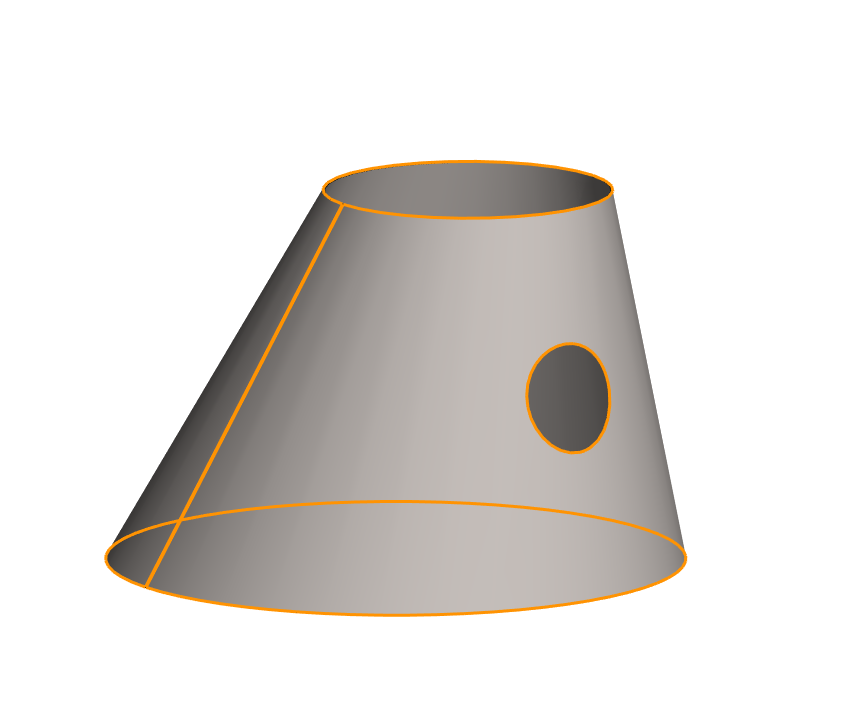

Tee yhdereikä kartioon haluttuun paikkaan

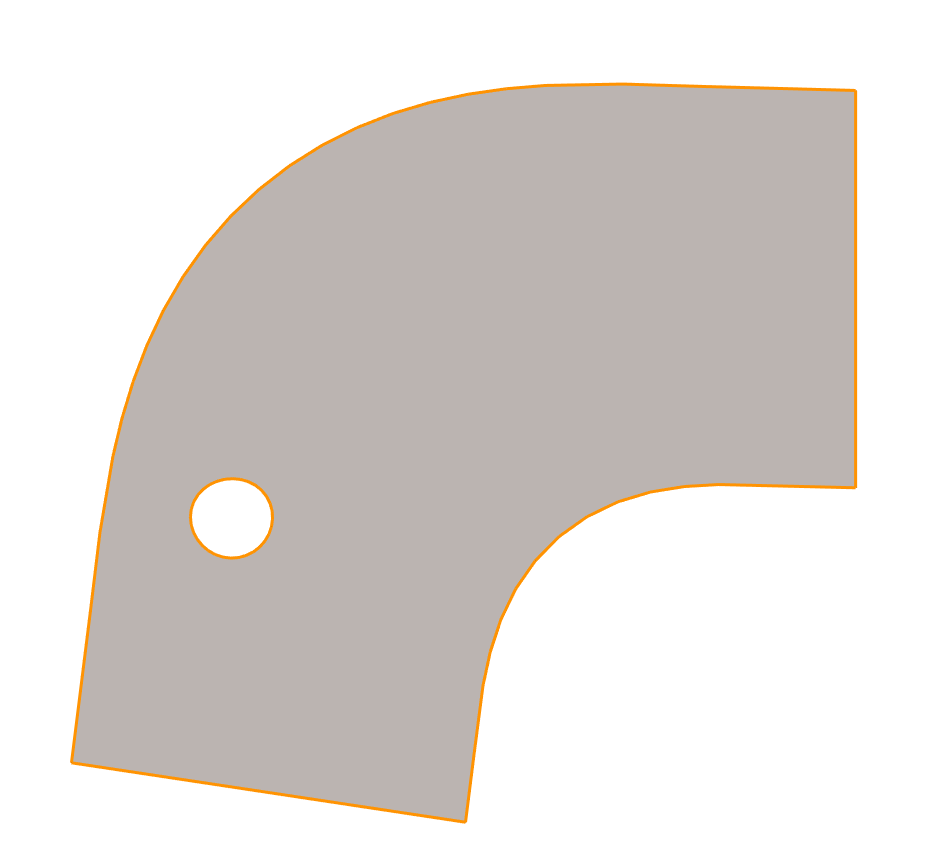

Aukilevitä kartio
