Avaa dokumentti katseltavaksi 2D/3D-näkymässä (2026)
Yleistä
Toiminto avaa dokumenttiin liittyvän GLB-muotoisen tiedoston katseltavaksesi 3D-näkymässä ja DWG-muotoisen tiedoston katseltavaksesi 2D-näkymässä.
Katseluohjelmalla voit 2D:ssä tehdä mitoituksia ja piilottaa/näyttää piirustustasoja.
3D-näkymässä on enemmän toimintoja, mm. mitoitukset, kierrot, piilotukset, leikkaukset, MBD-merkinnät ja mallin rakennepuun näyttäminen.
Ominaisuus vaatii lisenssioption nimeltä Katselin.
Ominaisuus on saatavilla Flow’n versiosta 26.0 eteenpäin.
Avaa malli katseltavaksi 3D-näkymässä
(1) Etsi malli
Katso: Objektien hakutoiminnot
(2) Valitse malli

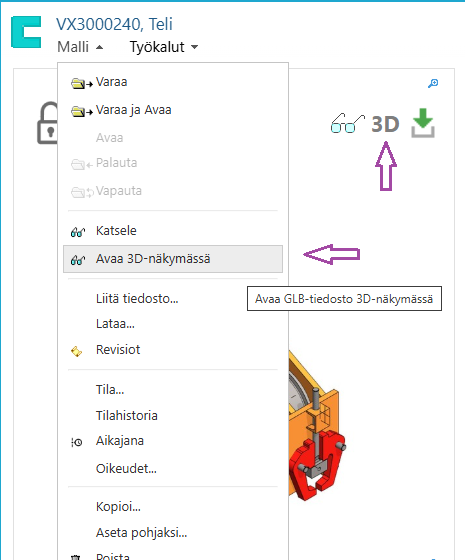

(3) Paina esikatselukuvan ylänurkassa olevaa painiketta 3D tai valitse toiminto Malli > Avaa 3D-näkymässä.
Flow avaa dokumentin GLB-tiedoston

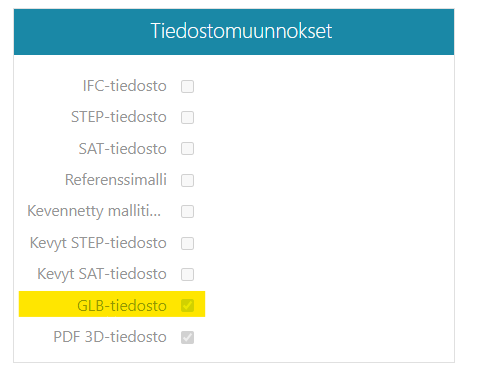

Jos GLB-tiedosto puuttuu, luo se taustakääntäjällä (KESKEN)
Avaa piirustus katseltavaksi 2D-näkymässä
(1) Etsi piirustus
Katso: Objektien hakutoiminnot
(2) Valitse piirustus
(3) Paina esikatselukuvan ylänurkassa olevaa painiketta 2D tai valitse toiminto Piirustus > Avaa 2D-näkymässä.
Flow avaa dokumentin DWG-tiedoston
Jos DWG-tiedosto puuttuu, luo se taustakääntäjällä (KESKEN)
Avaa katseluohjelma uuteen selainikkunaan

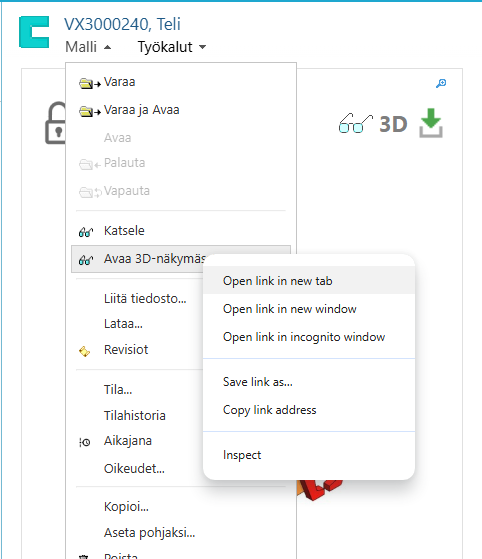

Paina em. ohjeen mukaisesti esikatselukuvan ylänurkassa olevaa painiketta 2D/3D tai valitse toiminto Avaa 2D/3D-näkymässä hiiren oikealla painikkeella ja valitse Open in New Tab
Katseluohjelman ohjeet
Katso tästä tarkemmat englanninkieliset ohjeet.
Kyseessä on tuotteen Vertex Sync kanssa yhteinen ominaisuus, joten kaikki ohjeessa mainitut toiminnot eivät ole käytössä Flow’ssa.
