7. Silmukka
![](../__attachments/34490885/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

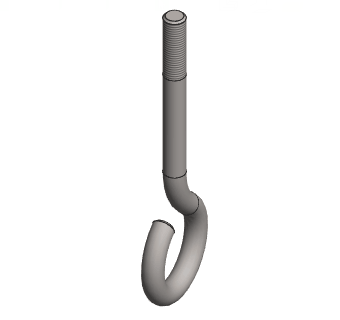

Harjoitus 6: Silmukka
![](../__attachments/34490885/silmukka.gif?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Versio yhteensopivuus
Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.
Tässä harjoituksessa opimme
- Tekemään kappaleen ohjauskäyrän ja poikkileikkauksen avulla.
- Lisäämään kierremerkin, joka näkyy mallin piirustuksessa mitoitettavana kierteenä ja mallissa visuaalisena kuvana.
- Viisteen lisäämisen särmään.
Käytetyt toiminnot:
- Kertaamme luonnostelutyökaluja.
- Toimenpiteet: Ohjauskäyrä, poikkileikkaus.
- Pyyhkäisy.
- Kierremerkki.
- Viiste.
Luo uusi osamalli
- File > Uusi > Osa
- Anna tunnus.
- Täytä arkistotiedot.
- Valitse olemassa oleva projekti tai tee uusi projekti.
![](../__attachments/34490885/UUsiDokumenttiOsa.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

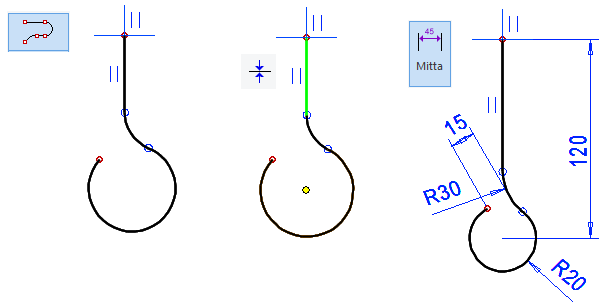

Mallinna ohjauskäyrä
- Uusi luonnos > Pysty (XZ)-tasoon.
Luonnostele muoto
- Luonnostele muoto esim. toiminnolla: Älykäs viivaketju.
- Lähde liikkeelle origosta siten että kohdistin ottaa kiinni myös keskiristin pystyviivaan.
- Lisää yhtenevyysehto pystyviivan ja alemman kaaren keskipisteen välille.
- Mitoita kuvan mukaan.
- Mitta 15 on määritelty ylemmän kaariviivan ja silmukan päätepisteen välille.
Toimenpide
- Ohjauskäyrä.
Jos geometriaa ei näy toimenpiteen jälkeen
Ota apugeometria (ohjausviivat, aputasot ja poikkileikkaukset) näkyviin G-näppäimellä tai työkalunauhan vastaavalla toiminnolla:
![](../__attachments/34490885/naytaApugeometria.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490885/silmukka1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

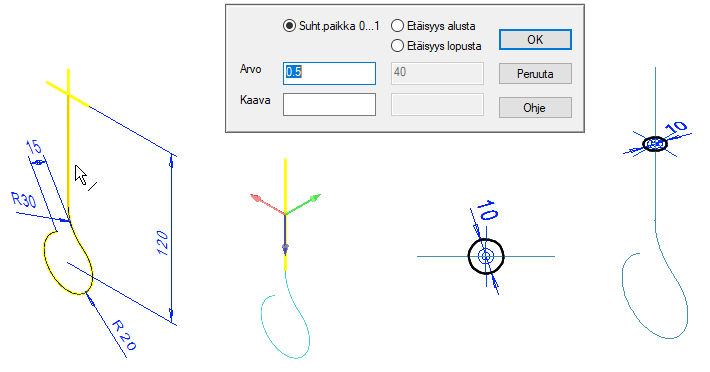

Mallinna silmukan poikkileikkaus
- Valitse silmukan suora viiva.
- Tilannekohtainen toiminto: Uusi luonnos.
- Ohjelma avaa dialogin, jonka avulla voisit säätää luonnoksen paikan.
- Hyväksy oletus (Suht. paikka ja arvo 0.5), eli luonnostaso tulee keskelle viivaa.
Luonnostele muoto
- Luonnostele ympyrä.
- Keskipiste luonnoksen origoon.
- Lisää halkaisijaehto: 10.
Toimenpide
- Poikkileikkaus.
Luonnos viivalle
Katso tarkemmin luonnoksen sijoitusta viivalle:
- 9. Muototiiviste.
- Kohta: Tee luonnos ohjauskäyrälle.
![](../__attachments/34490885/silmukka2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Muodosta poikkileikkauksesta ja ohjauskäyrästä kappale
- Valitse viiva.
- Valitse Ctrl-näppäin pohjassa poikkileikkaus.
- Tilannekohtainen toiminto: Pyyhkäisy > Lisäten ainetta.
- Hyväksy Pyyhkäisy-dialogin oletukset (ei trimmauksia).
![](../__attachments/34490885/Sulmukka3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

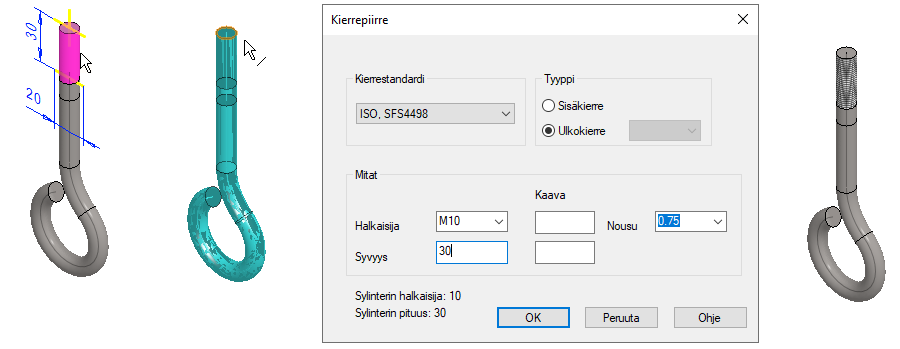

Lisätään kierremerkki
- Osoita lieriöpinta, jolle haluat antaa kierremerkinnän.
- Osoita viiva, josta kierre alkaa.
- Tämän jälkeen avautuu Kierrepiirre-dialogi, josta voit valita kierrestandardin (tavallisen mm-kierteet ovat oletuksena ISO, SFS44498)
- Ohjelma osaa ehdottaa Tyypiksi ulkokierrettä tapille ja sisäkierrettä reiälle.
- Ohjelma kertoo dialogin vasemmassa alakulmassa löytyneen sylinteripinnan halkaisijan ja pituuden.
- Valitse Halkaisija: M10.
- Syötä Pituus: 30.
- Valitse (kierteen) Nousu: 0.75
- OK.
Kierremerkki ja aito 3D-kierre
Kierremerkki-piirre näkyy piirustuksessa, jossa kierre voidaan mitoittaa, mutta se ei tee malliin aitoa kierrettä, jotta voidaan taata ohjelman nopea toiminta kokoonpanoissa, joissa on paljon kierteellisiä osia.
- Aidot kierteen pitää mallintaa erikseen käyttäen spiraalia ja kierteen muodostavaa poikkileikkausta.
![](../__attachments/34490885/Sulmukka5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

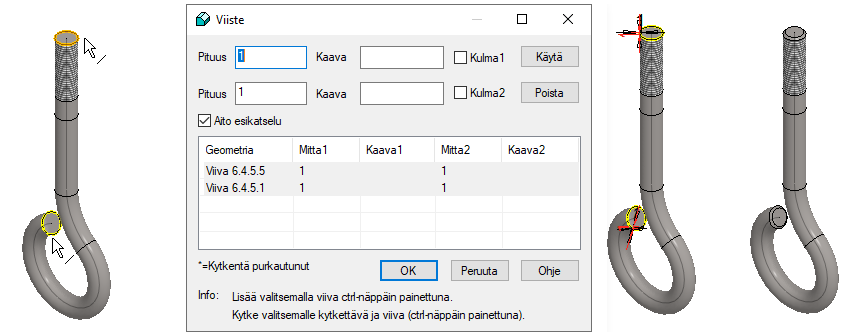

Lisää viisteet
- Valitse viiva silmukan molemmista päistä (jälkimmäinen Ctrl-näppäin pohjassa).
- Tilannekohtainen toiminto: Pyöristä/Viistä > Viistä tämä.
- Anna viisteen pituusmitat: 1 ja 1.
- OK.
![](../__attachments/34490885/Sulmukka6.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

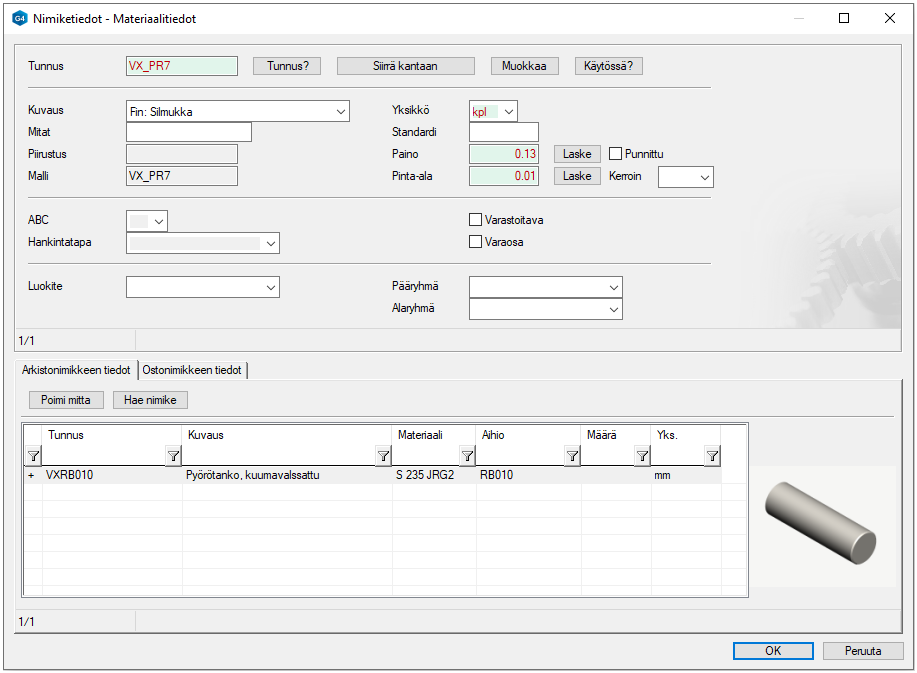

Anna mallille raaka-ainetieto
- Tilannekohtainen toiminto: Nimiketiedot (kun mitään ei ole valittu).
- Paina Hae nimike-painiketta.
- Paina kentän Pääryhmä esivalinta-painiketta.
- Valitse rivi: Teräkset.
- Valitse rivi: Tangot.
- Valitse rivi: Pyörätanko, kuumavalssattu RB.
- Suorita haku: OK.
- Valitse rivi, jossa on D10 koko, esimerkkinimikekannassamme: VXRB010.
- Katso tarkemmin harjoituksen 2. Mallin piirustus kohtaa Annetaan mallille raaka-aine eli osaluettelo-tieto.
![](../__attachments/34490885/SilmukkaNimike.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

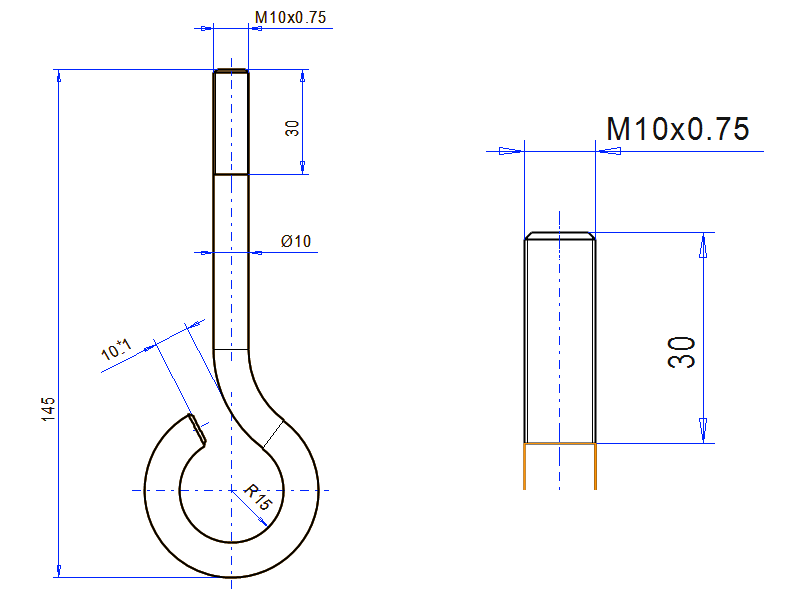

Tee mallille piirustus
- Katso tarkemmat ohjeet harjoituksesta: 2. Mallin piirustus

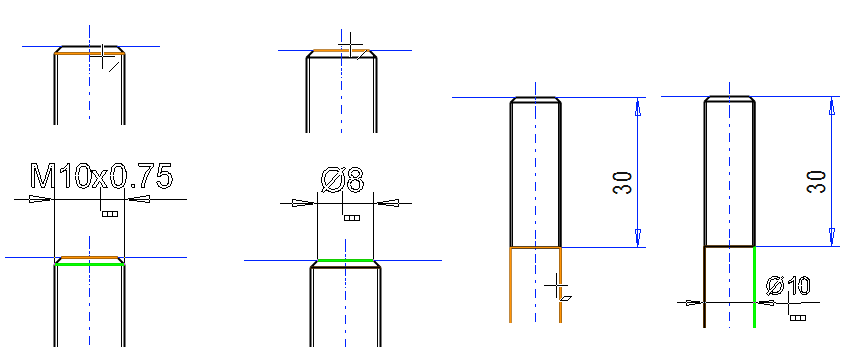

Pari huomiota piirustuksesta:
- Jotta tuo toleroitu mitta 10 +-1 saadaan mitoitettua, niin päähän on piirrettävä apuviiva viisteen päästä päähän.
- Kuvaan projisioituu viiva, joka tunnistetaan murtoviivaksi, joka ei kelpaa mitan toiseksi osapuoleksi.
- M10x0.75 mitta saadaan, kun mitoituksessa osoitetaan kierrepiirteen päässä olevaa viivaa.
- halkaisija 10 mitta saadaan, kun osoitetaan lieriötä.
![](../__attachments/34490885/SilmukkaMitoitus.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tallenna piirustus
- File > Tallenna tai paina tai .
![](../__attachments/34490885/Silmukka_piirustus.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tallenna malli
- File > Tallenna tai paina tai .
