6. Kannatin
![](../__attachments/34490881/G4_72.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

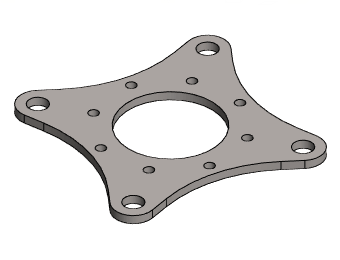

Harjoitus 6: Kannatin
![](../__attachments/34490881/kannatin.gif?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Versio yhteensopivuus
Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.
Tässä harjoituksessa opimme
- Peilaamaan luonnosgeometriaa.
- Tekemään ja muokkaamaan sarjoja.
- Sitomaan sarjan luonnoksen geometriaan.
Käytetyt toiminnot:
- Kertaamme luonnostelutyökaluja.
- Tee piirresarja, Lineaarinen ja polaarinen.
- Muokkaa sarjaa.

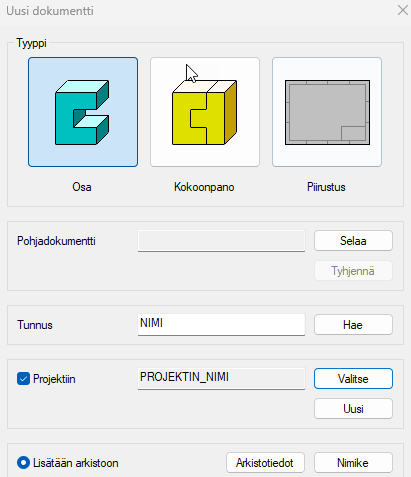

Luo uusi osamalli
- File > Uusi > Osa
- Anna tunnus.
- Täytä arkistotiedot.
- Valitse olemassa oleva projekti tai tee uusi projekti.
![](../__attachments/34490881/UUsiDokumenttiOsa.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Mallinna päämuoto
- Uusi luonnos > Vaaka (XY)-tasoon.

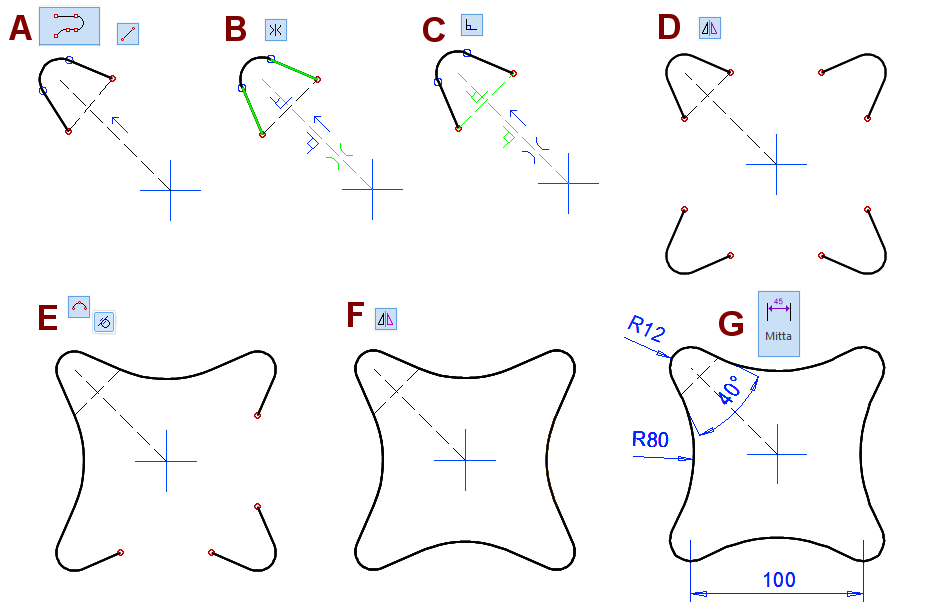

Luonnostele muoto
- Aloita piirtämällä apuviiva lukittuun (135 ast) suuntaan. Kuva A.
- Piirrä viivan pää ympärille korvakkeen muoto. Kuva A.
- Lisää symmetriaehto korvakkeen viivoille. Kuva B.
- Lisää Kohtisuoruusehto apuviivojen välille. Kuva C.
- Peilaa muotoviivat keskiristin viivojen suhteen. Kuva D.
- Piirrä tangentiaaliset kaaret. Kuva E.
- Peilaa tai piirrä tangentiaaliset kaaret. Kuva F.
- Mitoita luonnos. Kuva G.
Toimenpide
- Lisää - Pursota
- Pituus: 5.
![](../__attachments/34490881/Kaannatin1.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

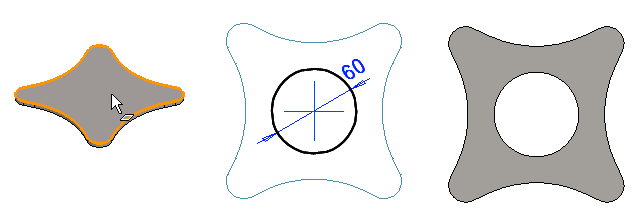

Mallinna kappaleen keskelle reikä
- Valitse pinta.
- Tilannekohtainen toiminto: Uusi luonnos > Pintaan.
Luonnostele muoto
- Luonnostele ympyrä.
- Osoita keskipiste origosta.
- Mitoita ympyrä: 60.
Toimenpide
- Poista - Pursota - Kappaleen läpi.
![](../__attachments/34490881/Kaannatin2.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

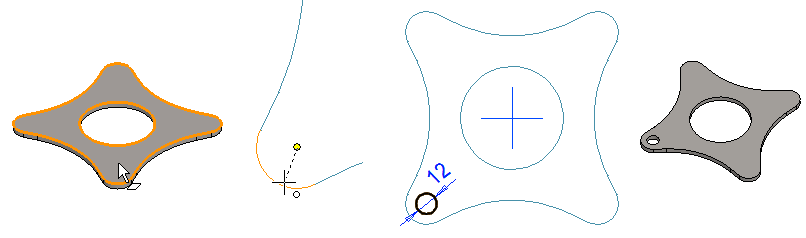

Mallinna korvakkeen reikä
- Valitse pinta.
- Tilannekohtainen toiminto: Uusi luonnos > Pintaan.
Luonnostele muoto
- Luonnostele ympyrä siten että keskipiste on yhtenevä korvakkeen keskipisteen kanssa:
- Lisää halkaisijaehto: 12.
Toimenpide
- Poista - Pursota - Kappaleen läpi.
![](../__attachments/34490881/Kaannatin3.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

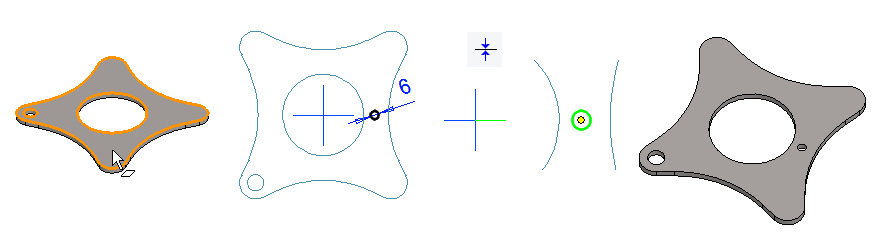

Mallinna kehälle reikä
- Valitse pinta.
- Tilannekohtainen toiminto: Uusi luonnos > Pintaan.
Luonnostele muoto
- Luonnostele ympyrä.
- Lisää halkaisijaehto: 6.
- Älä lisää vielä ympyrän etäisyyttä keskirististä.
- Lisää yhtenevyysehto ympyrän keskipisteen ja keskiristin vaakaviivan välille.
Toimenpide
- Toimenpide: Poista - Pursota - Kappaleen läpi.
![](../__attachments/34490881/Kaannatin4.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

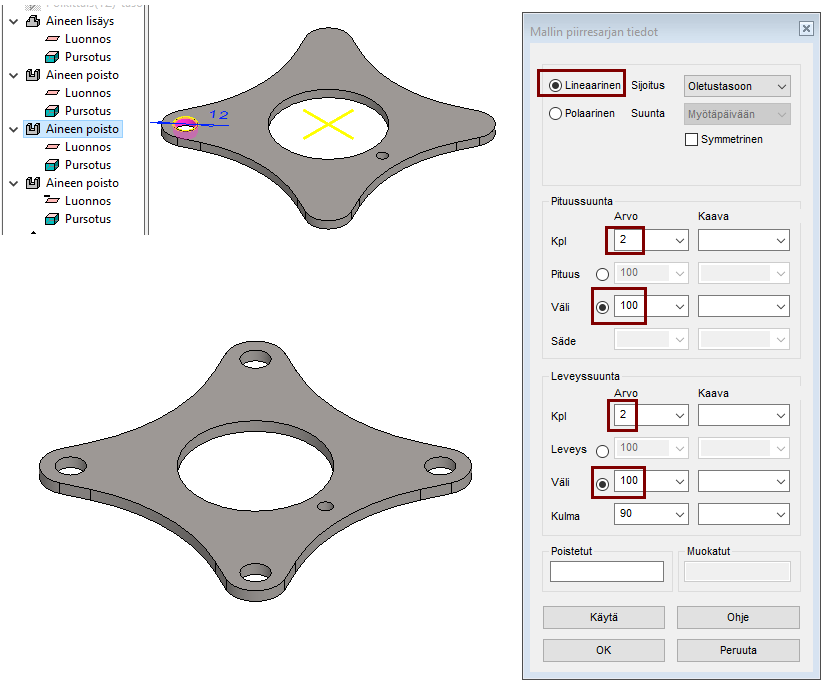

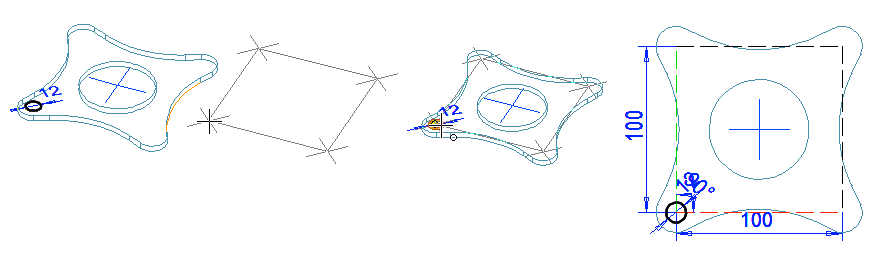

Tee korvakkeen reiästä sarja
- Valitse piirre joko osoittamalla se piirrepuusta tai valitse mallista piirteen pinta.
- Tilannekohtainen toiminto: Tee piirresarja.
Avautuvassa dialogissa:
- Hyväksy oletusmuoto: Lineaarinen.
- Hyväksy oletussijoitus: Oletustasoon.
- Anna pituussuuntaan (= vaakasuuntaan, *1) lukumääräksi: 2 ja väliksi 100.
- Anna leveyssuuntaan (= pystysuuntaan, *1) lukumääräksi: 2 ja väliksi 100.
- Asemoi apugeometria siten että kohdistimen paikka on järkevästi suhteessa piirteeseen.
- Tarkkaan ottaen vain apugeometrian suunnalla on merkitystä.
- Sarjan jäsenet tulevat suhteessa piirteeseen siten, kuin apugeometriassa ruksit on piirretty.
- Apugeometrian sijoituksen jälkeen, ohjelma esittelee luonnoksen, jossa on mittojen muuttaminen on mahdollista.
- Viimeiste piirresarjan teko tilannekohtaisella toiminnolla OK.
![](../__attachments/34490881/Kaannatin5.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
*1) Vaaka- ja pystysuunnista voidaan puhua, jos luonnos on ns. Kohtisuoraan asennossa.
![](../__attachments/34490881/KannatinSarja1.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

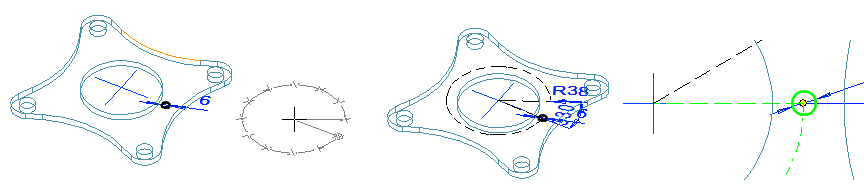

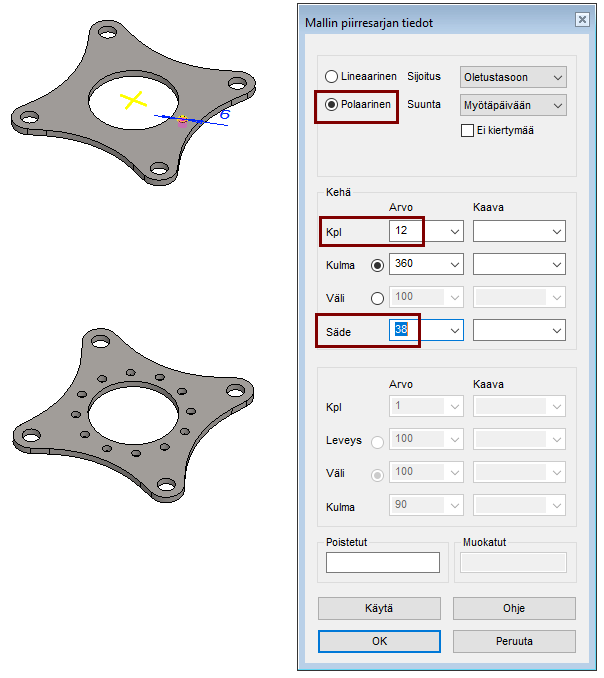

Tee pienestä reiästä polaarinen sarja
- Valitse piirre joko osoittamalla se piirrepuusta tai valitse mallista piirteen pinta.
- Tilannekohtainen toiminto: Tee piirresarja.
Avautuvassa dialogissa:
- Vaihda sarjan muoto: Polaarinen.
- Hyväksy oletussijoitus: Oletustasoon.
- Anna lukumääräksi Kehällä: 12 ja säteeksi 38.
- Hyväksy oletus kulma 360, joka tarkoittaa, että sarjan jäsenet tulevat tasajaolla ympyrälle.
- Asemoi apugeometria siten että kohdistimen paikka tulee polaarisen piirteen keskipisteeseen.
- Lisää yhtenevyysehto reiän keskipisteen ja apugeometrian viivan päätepisteiden väliin.
![](../__attachments/34490881/Kaannatin6.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
- Tarvittaessa voisit vielä muuttaa säde-mittaa.
- OK.
![](../__attachments/34490881/KannatinSarja2.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Tallenna malli
- File > Tallenna tai paina tai .

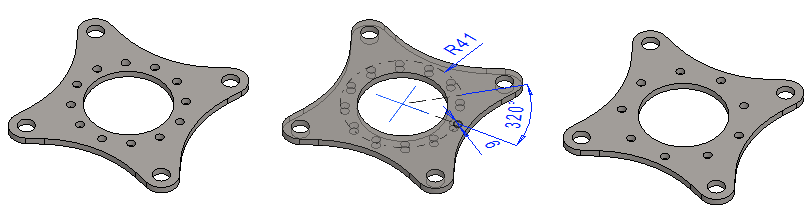

Muuta polaarista piirresarjaa
- Valitse piirrepuusta: Piirresarja.
- Tilannekohtainen toiminto: Muokkaa sarjaa.
- Lukumäärä: 12 > 9.
- Säde: 38 > 41.
![](../__attachments/34490881/Kaannatin7.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

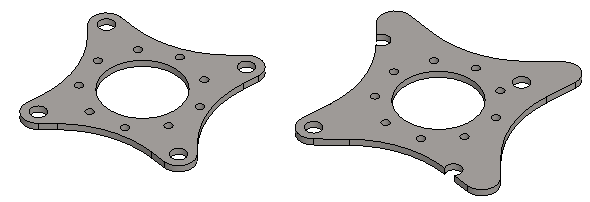

Jos kappaleen päämittoja muokataan siten, että ensimmäisen luonnoksen reikäväli kasvaa 100 mm:stä 120:een, niin korvakkeiden reiät jäävät väärään paikkaan.
- Tämä voidaan toki korjata siten, että ensimmäisen luonnoksen mittojen muutoksen jälkeen muokataan korvakkeiden reikien sarjaa.
Tällainen tilanne voidaan ehkäistä jo heti sarjaa tehtäessä, kun sarjan apugeometria sidotaan geometriaan
![](../__attachments/34490881/Kaannatin8.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

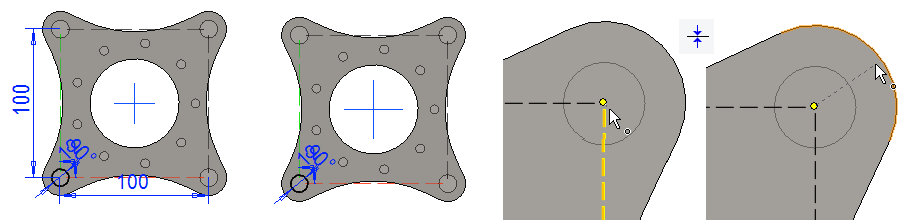

Korvakkeiden reikäsarjan sitominen geometriaan
- Valitse piirrepuusta: Piirresarja.
- Tilannekohtainen toiminto: Muokkaa sarjaa.
- Poista sarjan dialogi "Mallin piirresarjan tiedot" OK:lla.
- Poista sarjan pituutta ja leveyttä määrittävät mitat.
- Lisää yhtenevyysehto apugeometrian viivan päätepisteen ja korvakkeen keskipisteen välille.
Vaihtoehtoisesti tässä mallissa olisin voinut lisätä kaksi symmetriaehtoa apugeometrian viivojen ja keskiristin viivojen välille.
![](../__attachments/34490881/Kaannatin9.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

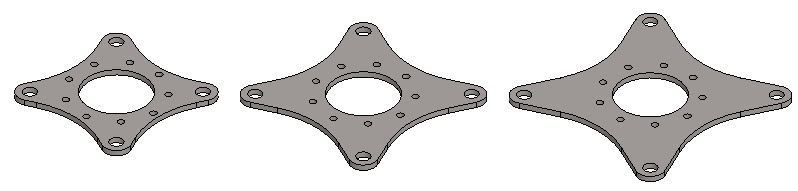

Kokeile nyt muuttaa kannakkeen mittaa
- Muuta myös polaarisen sarjan jäsenten lukumäärä 9 > 8.
![](../__attachments/34490881/Kaannatin10.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

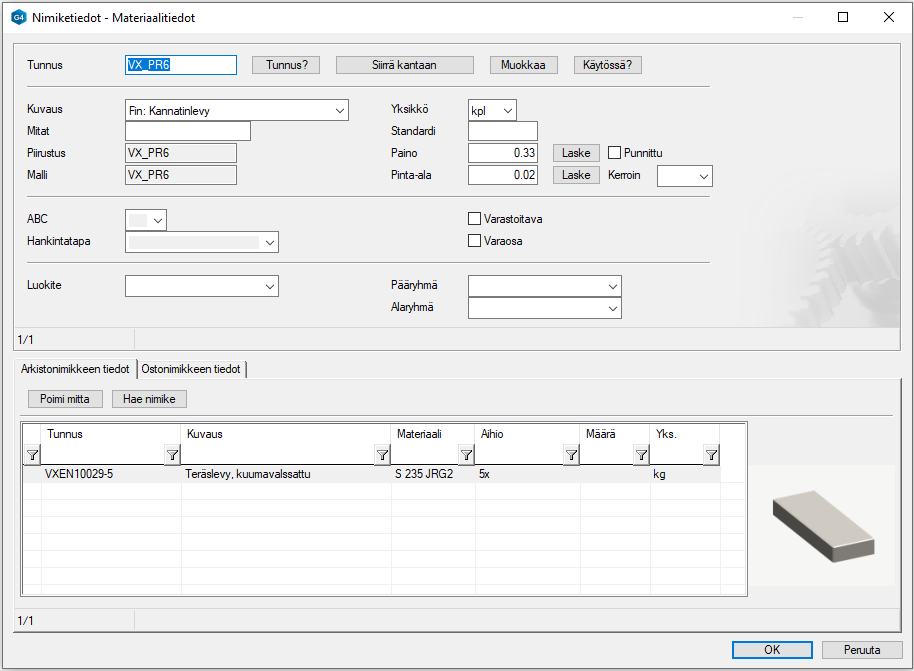

Anna mallille raaka-ainetieto
- Tilannekohtainen toiminto: Nimiketiedot (kun mitään ei ole valittu).
- Katso tarkemmin harjoituksen 2. Mallin piirustus kohtaa Annetaan mallille raaka-aine eli osaluettelo-tieto.
![](../__attachments/34490881/Kaannatin_Nimiket.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

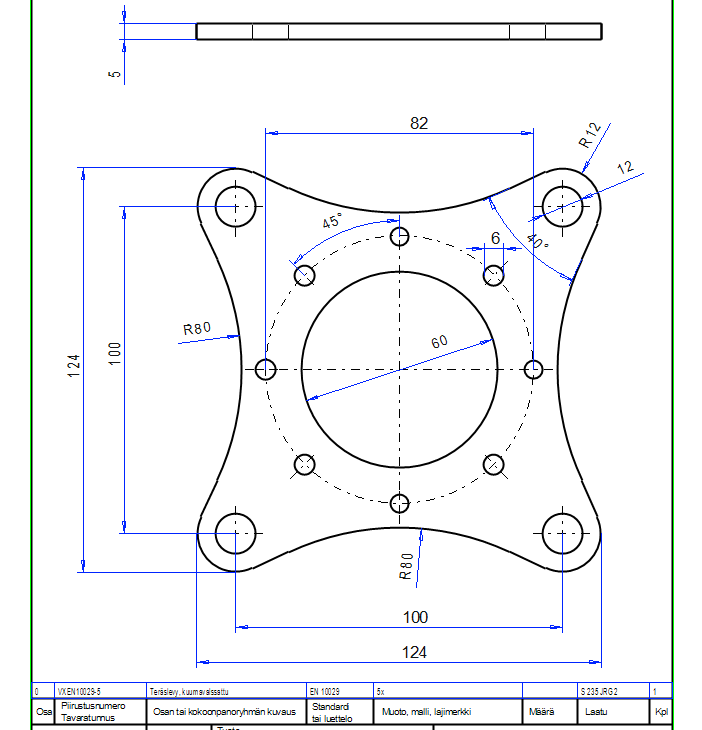

Tee mallille piirustus
- Katso tarkemmat ohjeet harjoituksesta: 2. Mallin piirustus
![](../__attachments/34490881/Kaannatin_Piirustus.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Tallenna malli
- File > Tallenna tai paina tai .
