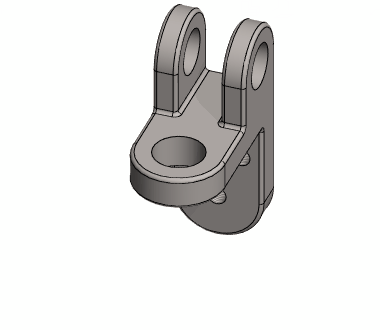

4. Kulmanivel

Harjoitus 4: Kulmanivel

Tässä harjoituksessa opimme

• Kertaamme luonnostelun toimintoja.

• Pursotussuunnan valinta tai määritys nuolesta vetämällä.

• Piirteen peilauksen.

• Piirteen ja sen kopioiden lisäyksen.

• Aikaisemin tehdyn piirteen muokkauksen.

• Pyöristysten luonnin.

Luo uusi osamalli

• File > Uusi > Osa

  •  Anna tunnus.

  • Täytä arkistotiedot.

  • Valitse olemassa oleva projekti tai tee uusi projekti.

Mallinna ensimmäinen piirre

• Uusi luonnos > Pysty(XZ)-tasoon.

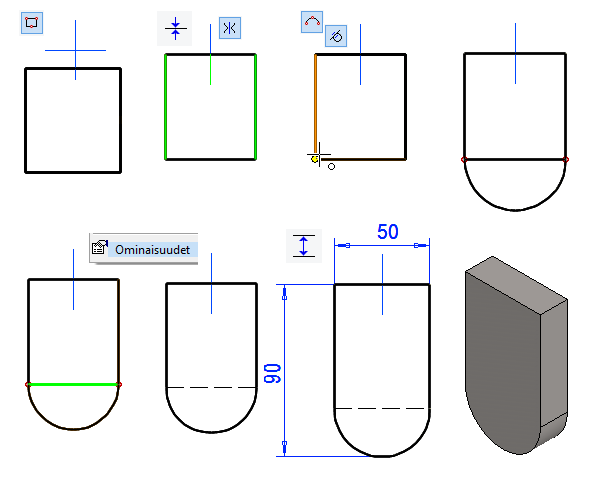

Luonnostele muoto

• Toiminto:  Suorakulmio.

• Lisää ylemmän viivan ja keskiristin vaakaviivan välille yhtenevyysehto.

• Lisää pystyviivoille symmetrisyysehto keskiristin pystyakselin suhteen.

• Piirrä kaari, toiminnolla: Kaari (kolme kehäpistettä).


  • Ellei tangentiaalisuus ole voimassa valitse se minivalikosta.

  • Jos kaari piirtyy väärään suuntaan, keskeytä toiminto ja tee se uudelleen siten, että ohjelma kertoo huomiovärillä pystyviivan ja sen päätepisteen tulevan valituksi.

• Muuta alempi vaakaviiva apuviivaksi.

  • Valitse viiva ja tilannekohtainen toiminto: Ominaisuudet.

  • Valitse valintanauhasta, kohdasta Tyyli, Apuviiva.

• Mitoita luonnos: 50 ja 90.

•

Toimenpide:

• Lisää - Pursota.

• Pituus: 18.

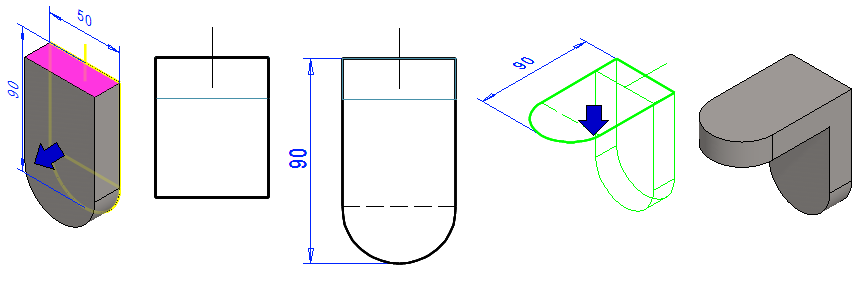

Mallinna toinen piirre

• Valitse yläpinta.

• Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

• Toiminto:  Suorakulmio.


  • Osoita ensimmäisen viivan päätepisteet geometriasta.

  • Kokeile raahata luonnoksen pystyviivoja. Jos ne raahautuvat, lisää tarvittavat yhtenevyysehdot luonnoksen viivojen ja aikaisemman geometrian välille.

• Piirrä kaari.

• Muuta alempi vaakaviiva apuviivaksi.

• Mitoita luonnos: Etäisyys: 90.

•

Toimenpide:

• Lisää - Pursota.

• Pituus: 18.

• Vaihda pursotussuunta alaspäin



  tai vedä sinisestä nuolesta ensin suunta ja anna sitten pituus.

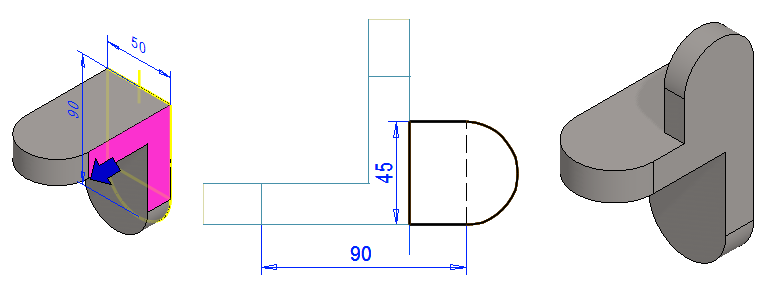

Mallinna kolmas piirre

• Valitse sivupinta.

• Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

• Toiminto:  Suorakulmio.


  • Osoita ensimmäisen piste origosta.

  • Kokeile raahata luonnoksen pystyviivoja. Jos ne raahautuvat, lisää tarvittavat yhtenevyysehdot luonnoksen viivojen ja aikaisemman geometrian välille.

• Piirrä kaari.

• Muuta alempi vaakaviiva apuviivaksi.

• Mitoita luonnos: Etäisyys: 45 ja 90.

•

Toimenpide:

• Lisää - Pursota.

• Pituus: 18.

• Vaihda pursotussuunta alaspäin



  tai vedä sinisestä nuolesta pursotus "kappaleen sisäänpäin".

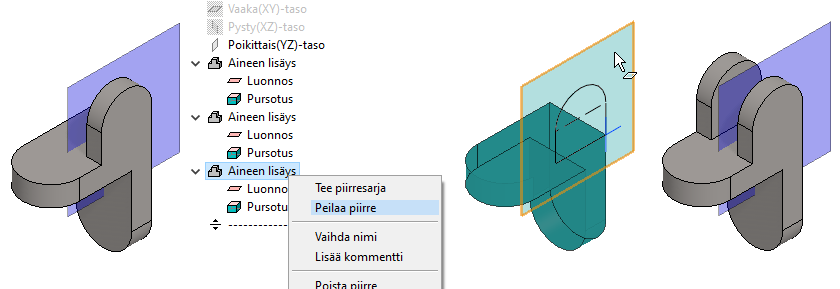

Mallinna toinen korvake peilaamalla

• Palauta piirrepuusta Poikittais(YZ)-taso näkyviin, jos se on piilossa.

• Voit tarvittaessa muuttaa aputason kokoa valitsemalla aputason ja tilannekohtaisella toiminnolla: Muuta koko, esim. 100.

• Valitse piirre piirrepuusta.

• Tilannekohtainen toiminto: Peilaa piirre.

  • Osoita peilaustasoksi: Poikittais(XY)-taso.

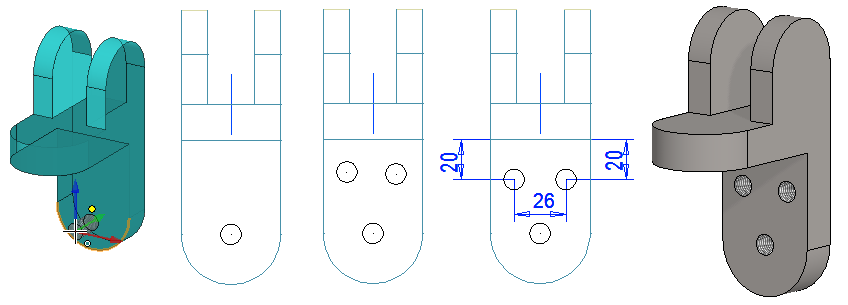

Lisää kierrereiät alinpaan kielekkeeseen

• Toiminto Poista



  tai tilannekohtainen toiminto: Liitä kirjastopiirre > Poistaen ainetta.

• Valitse piirre: Piirteet > Vakio > Kierteet > Metrinen > lapiporaus.

• Valitse koko: M12.

• Anna mitat h ja TL ainevahvuuden mukaan: 18.

• Osoita ensimmäisen piirteen paikka siten että se tulee etupinnalle ja siten että se löytää kaaren keskipisteen (Tällöin piirre on tarkasti oikealla paikallaan)

  • Voit myös myöhemmin lisätä saman keskisyys-ehdon, jos paikan tarkka osoitus epäonnistui.

• Ota tilannekohtainen toiminto: Lisää piirteen kopio.

• Osoita kopioille kaksi kohtaa.

• Lisää symmetrisyysehto kopio-piirteiden välille suhteessa keskiristin pystyakseliin.

• Mitoita kopioiden paikka: 20 vaakakielekkeen alareunasta ja 26 piirteiden väli.

• OK viimeistele piirteet.

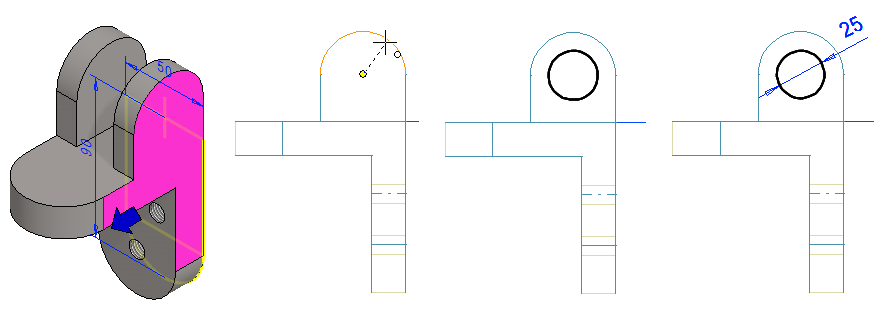

Mallinna korvakkeiden reiät

• Valitse sivupinta ja tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

• Toiminto: Ympyrä (keski-ja kehäpiste).


  • Valitse keskipisteeksi kaaren keskipiste tai lisää myöhemmin samankeskisyysehto.

• Lisää halkaisijaehto: 25.

•

Toimenpide:

• Poista - Pursota - Kappaleen läpi.

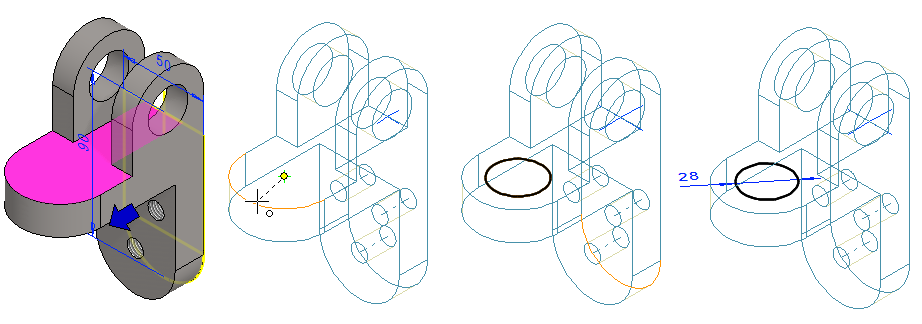

Mallinna vaakakielekkeen reikä

• Valitse sivupinta ja tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

• Toiminto: Ympyrä (keski-ja kehäpiste).


  • Valitse keskipisteeksi kaaren keskipiste tai lisää myöhemmin samankeskisyysehto.

• Lisää halkaisijaehto: 28.

•

Toimenpide:

• Poista - Pursota - Kappaleen läpi.

Muokataan mallia

Tässä vaiheessa havaitaan, että kappaleen vaakakielekettä on kasvatettava.

• Valitaan mallin piirrepuusta piirteitä, kunnes oikea piirre on valittu (= toinen piirre alusta lukien).

• Voit valita piirteen myös mallista osoittamalla jotain pintaa, joka on todennäköisesti syntynyt ko. vaiheessa.

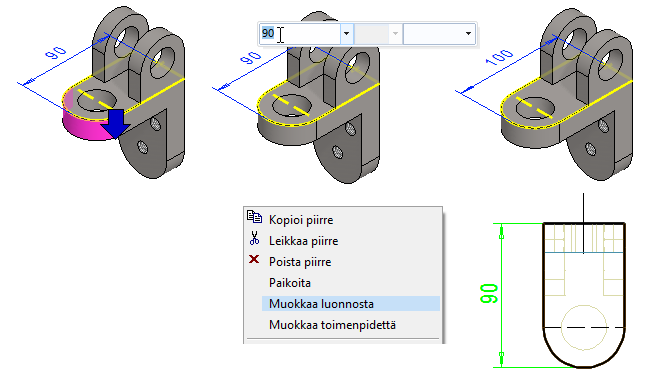

Mitan muuttaminen, tapa 1: (Kuvasarja ylärivissä)

• Valitse oikea piirre.

• Valitse mitta 90.

• Muuta minivalikon avulla mitta 90 mitaksi 100.

Mitan muuttaminen, tapa 2: (Kuvasarja alarivissä)

• Valitse oikea piirre.

• Tilannekohtainen toiminto: Muokkaa luonnosta.

• Valitse mitta 90 ja muuta se mitaksi 100.

• OK (poistuu luonnoksesta ja muokkaa mallia).

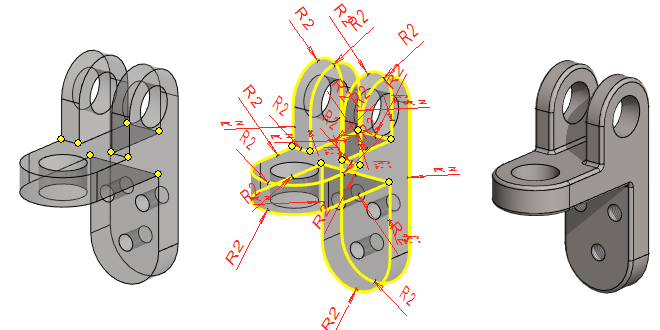

Lisää pyöristykset (jos sellaiset malliisi haluat)

• Valitse mallista kaikki terävät nurkkapisteet.

• Tilannekohtainen toiminto: Pyöristä piste,

• Syötä pyöritys: esim. 2.

Vaihtoehtoinen tapa: Tee pyöristykset useammassa vaiheessa.

• Näin kannattaa menetellä, jos jokin pyöritys on eri suuri kuin muut pyöristykset.

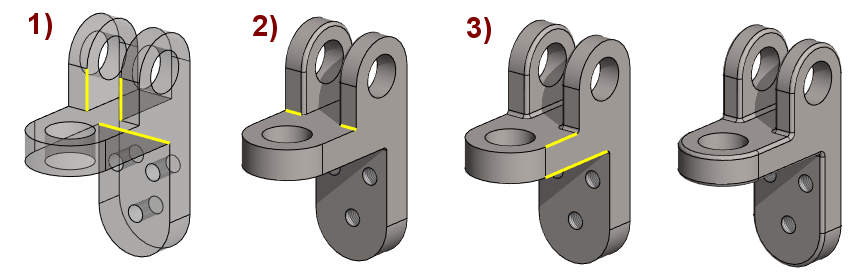

Pyöristykset voit tehdä valittuihin viivoihin toiminnolla Pyöristä/viistä > Pyöristä, jolloin kannattaa miettiä pyöristyksiä siten, että seuraava pyöristys osaa "hakeutua ketjuna" järkevästi eteenpäin. Kuvasarja oikealla.

• Valitse yksi tai useampi viivoja.

• Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä.

• Syötä pyöritys: esim. 2.

Kevennä tarvittaessa mallia.

• Kevennyksestä on kerrottu harjoituksen 3. Päätykannatin lopussa.

  • Tee uusi ilmiasu ja anna sille nimi: Kevyt.

  • Piilota pyöristyspiirteet.

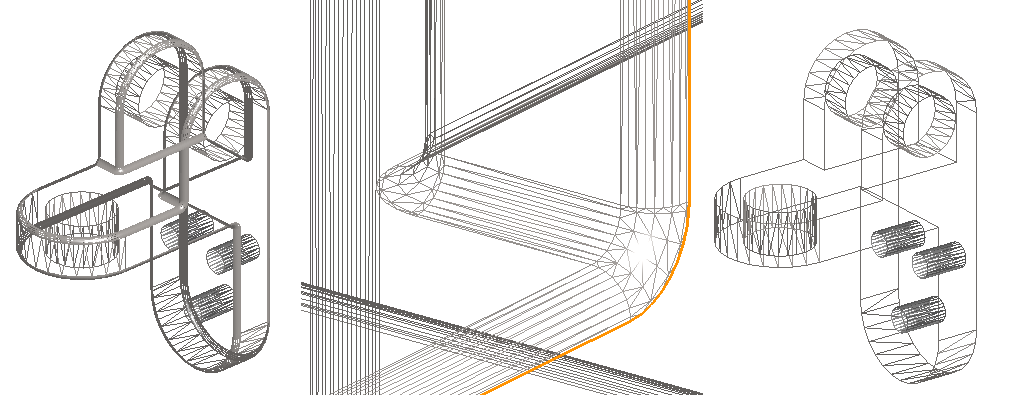

Kuvan mallissa, jossa pyöristykset ovat näkyvissä on 2652 pintalappua ja jos pienet pyöristykset ovat piilossa on pintalappuja vain 396 eli 13% tarkasta mallissa.

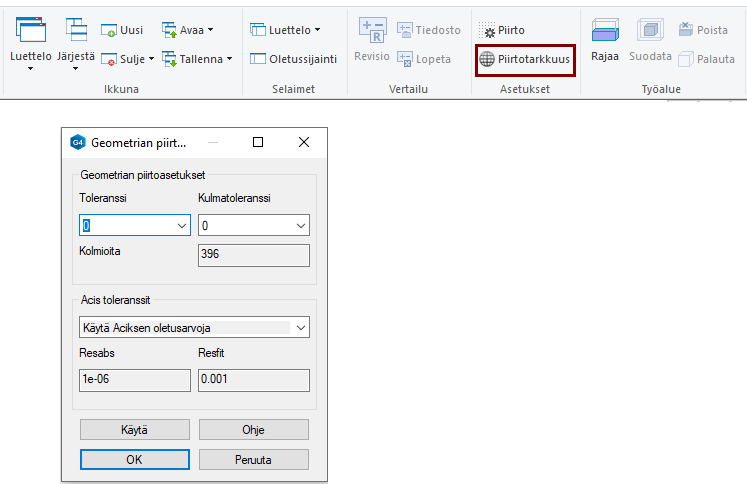

Piirtotarkkuus - Pintalappujen määrä

Mallinnuksessa kannattaa käyttää pääosin oletustarkkuutta, mutta joskus tarkkuutta on jouduttu muuttamaan esim. sen takia, että osa piirtyisi piirustuksessa paremmin.

Valintanauhasta Näkymä-välilehden Asetukset-ryhmän toiminto: Piirtotarkkuus.

• Näet pintalappujen määrän.

• Voit muuttaa tarkkuutta joko Toleranssia tai Kulmatoleranssia muokkaamalla.

  • Mutta suuret tarkkuudet kasvattavat myös mallin vaatimaa levytilaa sekä hidastavat mm piiloviivan poistoa.

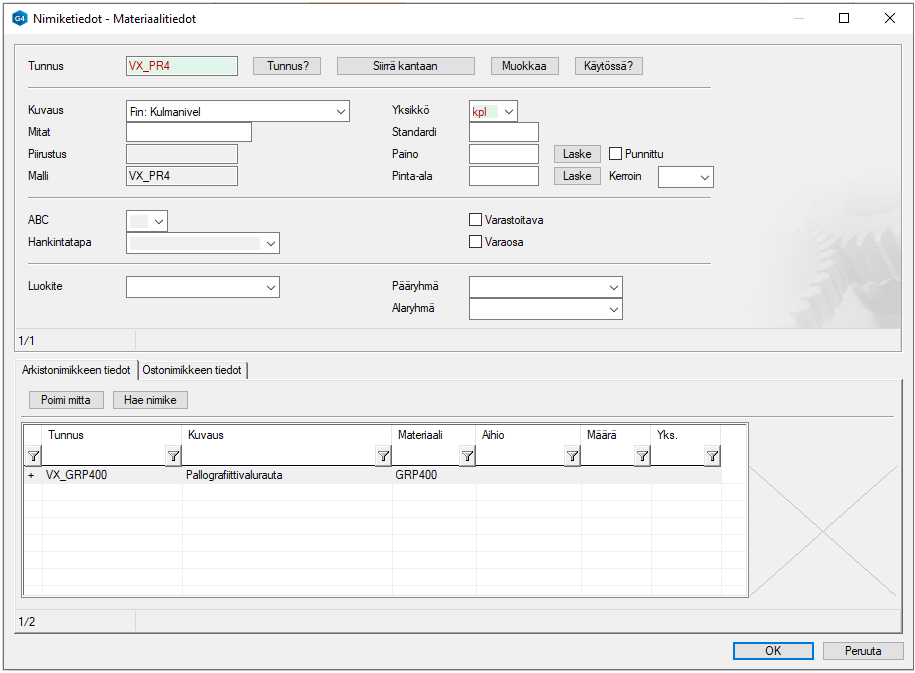

Anna mallille raaka-ainetieto

• Tilannekohtainen toiminto: Nimiketiedot (kun mitään ei ole valittu).

• Katso tarkemmin harjoituksen Mallin piirustus kohtaa Annetaan mallille raaka-aine eli osaluettelo-tieto.

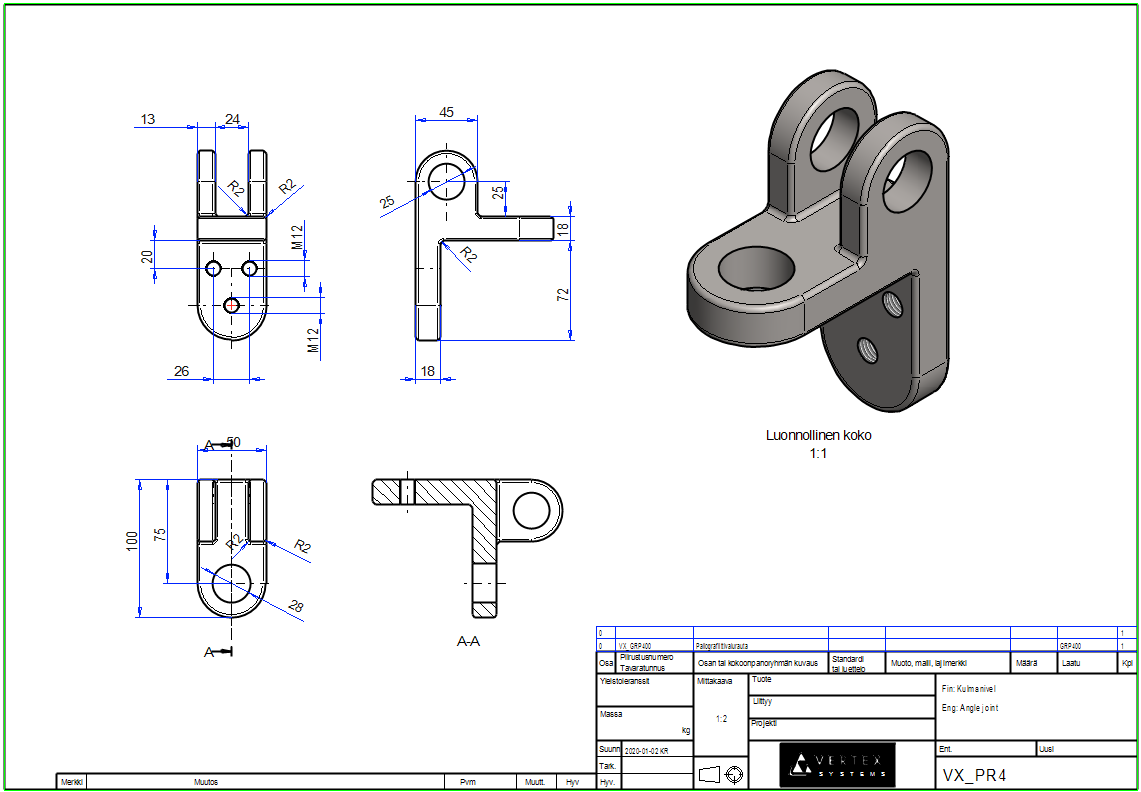

Tee mallille piirustus

• Katso tarkemmat ohjeet harjoituksesta: Mallin piirustus

Tallenna malli

• File > Tallenna tai paina



  tai





  .
