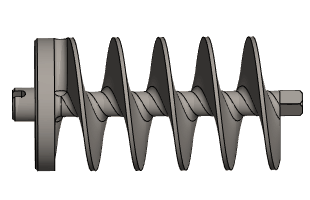

11. Jauhimen ruuvi
Harjoitus 11: Jauhimen ahtoruuvi
Tässä harjoituksessa opimme
Mallintamaan spiraalin
Pyyhkäisemään poikkileikkauksen pitkin spriraalikäyrää.
Luonnoksen tarkan paikoituksen lieriöpinnalle.
Video
Kesto 2min 38sek
Aloita uusi osamalli ja mallinna ensimmäinen piirre
File > Uusi > Osa. (Anna nimi ja arkistotiedot ja tee uusi projekti tai valitse vanha projekti).
Uusi luonnos > Vaaka (XY)-tasoon.
Luonnostele viiva ja laita se yhtenevyysehdolla kiinni keskiristin vaakaviivaan.

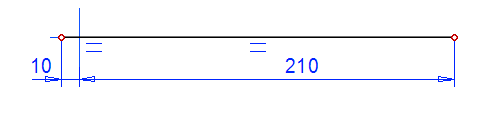

Mitoita alkupää 10 mm keskirististä vasemmalle.
Mitoita loppupää 210 mm keskirististä oikealle.
OK.
Toimenpide: Ohjauskäyrä.
Mallinna spiraali
Valitse viiva.

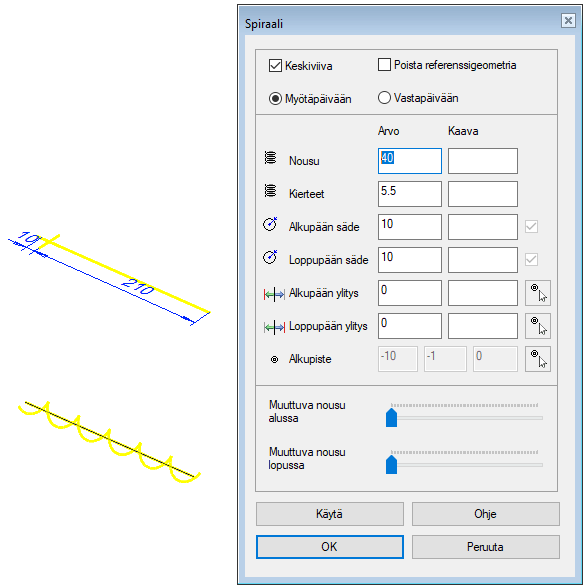

Tilannekohtainen toiminto: Lisää spriraali. täytä arvot:
Nousu: 40.
Alku- ja loppupään säde: 10.
OK.
Spiraali-dialogista
Jos syötät nousun, ohjelma laskee kierteiden lukumäärän
Jos syötät kierteiden lukumäärän, ohjelma laskee nousun.
Voit myös syöttää alku- ja loppupään ylitykset. Positiiviset ja negatiiviset arvot käyvät.
Voit tehdä spiraalin myötä- tai vastapäivään.
Jos spiraalin lähtökohtana olisi esim kartio, niin optiolla Poista referenssigeometria, lieriö poistetaan, kun spriraali syntyy kartion pinnalle.
Optiolla Keskiviiva, ohjelma piirtää lieriö- tai kartiopinnalle sijoitetulle spiraalille keskiviivan (lieriön tai kartion pyörähdysakselin kohdalle).
Mallinna ruuvin kierteen poikkileikkaus
Valitse spiraaliviiva.
Tilannekohtainen toiminto: Uusi luonnos.

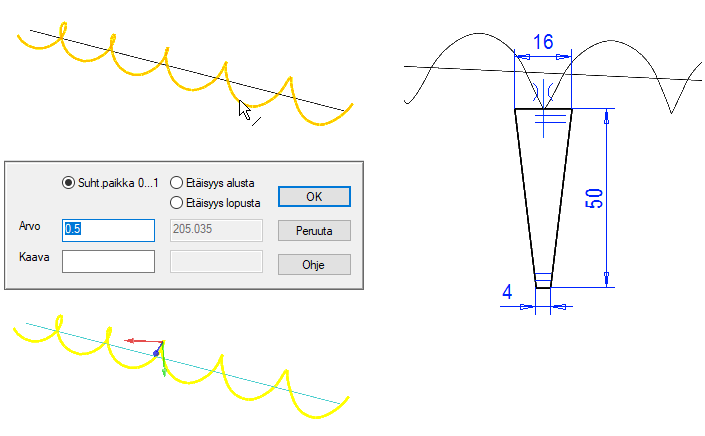

Hyväksy ohjelman ehdottama suhteellinen paikka: 0.5
OK siirtyy luonnostelutilaan.
Luonnostele poikkileikkaus
Laita vinot pystyviivat symmetriseksi keskiristin pystyviivalle.
Lisää mitat 16, 4 ja 50.
OK.
Toimenpide: Poikkileikkaus.

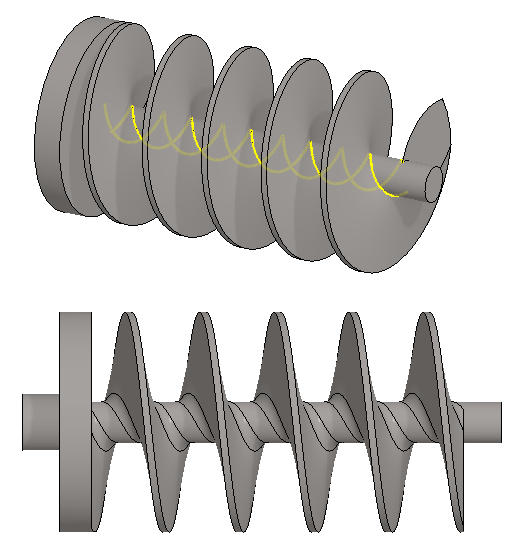

Mallinna kierre ohjausviivan ja poikkileikkauksen avulla
Valitse viiva ja poikkileikkaus (toinen Ctrl-näppäin pohjassa).

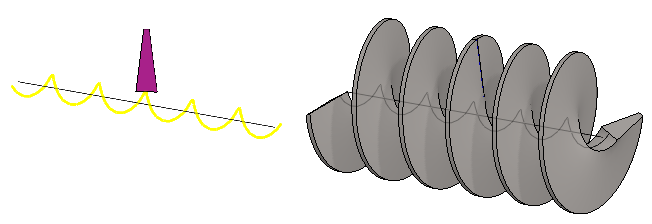

Tilannekohtainen toiminto: Pyyhkäise > Lisäten ainetta.
Pyyhkäisy-dialogiin ei tarvitse tehdä muutoksia.
Hyväksy arvot: OK.

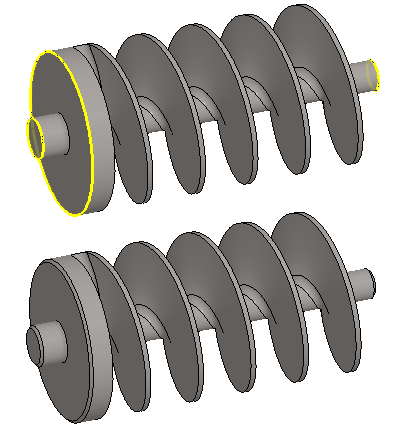

Tasaa spiraalin oikea pää
Uusi luonnos > Vaaka(XY)-tasoon.
Piirrä suorakulmio.
Mitoita suorakulmioin vasen reuna keskirististä: 200.

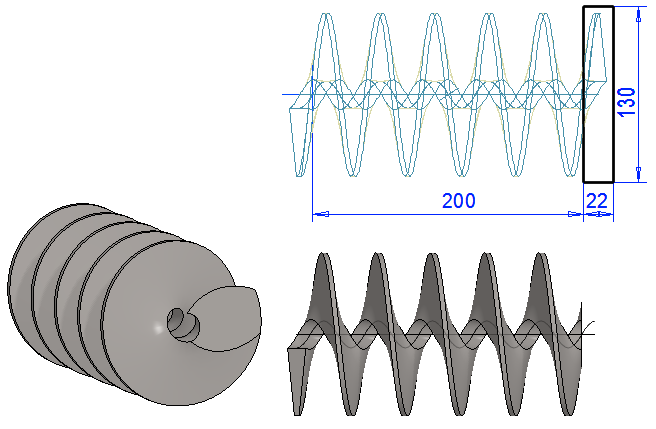

Riittää että suorakulmiot ulottuvat kappaleen nykyisten reunojen yli, mutta voit myös lisätä niille mittaehdot.
Tässä suorakulmion vaakaviivat on laitettu symmetriseksi keskiristin vaakaviivan kanssa.
Toimenpide: Poista - Pursota - Kappaleen läpi - molempiin suuntiin.
Tee ruuvin ulkopinnasta lieriöpinta
Pyyhkäisyn seurauksena ruuvin pinnat ovat spline-pintoja. Jotta kierukka menisi mahdollisimman välyksettömästi sylinteripinnan sisään, on mallia muokattava siten että ulkopinnasta tulee sylinteri-pinta.
Uusi luonnos > Poikittais (YZ)-tasoon.
Piirrä kaksi ympyrää, joiden keskipiste on origossa.
Mitoita ympyrät. Sisempi 118 ja ulompi vähän suurempi, kuin ruuvin nykyinen ulkokehä, esim. 125.
Mallinna keskiakseli
Uusi luonnos > Vaaka(XY)-tasoon.
Piirrä muoto murtoviivalla.
Kuvassa vihreällä piirretty viiva yhteneväksi keskiristin pystyviivan kanssa.
Kuvassa oranssilla piirretty viiva yhteneväksi keskiristin vaakaviivan kanssa.

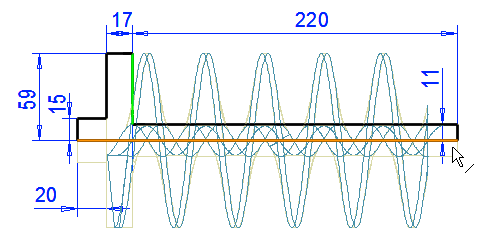

Mitoita kuvan mukaan.
Toimenpide: Lisää - Pyöräytä.
Osoita pyöräytysakseliksi kuvassa orassilla piirretty viiva.

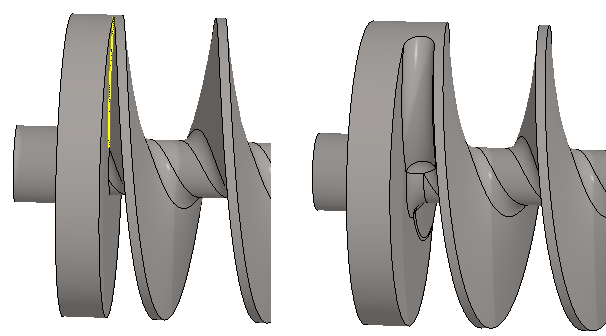

Tee pyöristykset ruuvikierteiden ja akselin yhtymäkohtaan
Valitse molemmat ruuvikierteen reunaviivat. (Muista
).
Tilannekohtainen toiminto: Pyöristä: 6.
Tee pyöristys ruuvikierteen ja takarungon yhtymäkohtaan
Valitse terävä särmä kuvan mukaan.
Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä: 6.
Tee viisteet akselin ja rungon päihin
Valitse kolme viivaa. Kuvan keltaiset viivat. (Muista
).
Tilannekohtainen toiminto: Pyöristä/viistä > Viistä tämä: 2 ja 2.
Muotoile avoimen pää akseli pääosin nelikulmaiseksi.

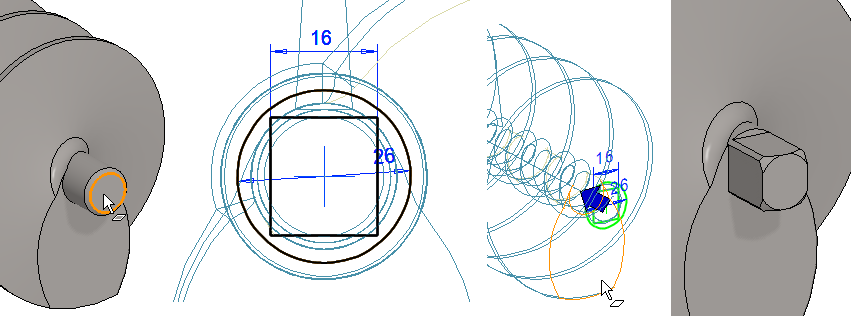

Valitse akselin pääty
Tilannekohtainen toiminto: Uusi luonnos > Pintaan.
Luonnostele suorakulmio ja ympyrä.
Suorakulmio symmetrisesti keskiristille molempiin suuntiin ja sivun pituus: 16.
Ympyrä suurempi kuin akseli ja suurempi kuin neliön lävistäjä, esim. 26.
Toimenpide: Poista - Pursota - osoitettuun pintaan.
Osoita kolmannessa kuvassa näkyvä pinta.
Vaihtoehtona tälle on poistava pursotus mitalla (20).

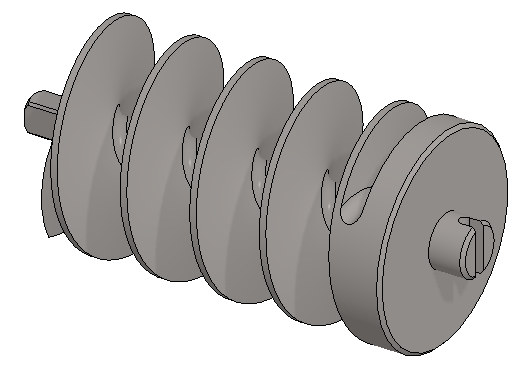

Tee hahlo akselin toiseen päähän
Valitse (kuvassa näkyvä) lieriöpinta.
Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

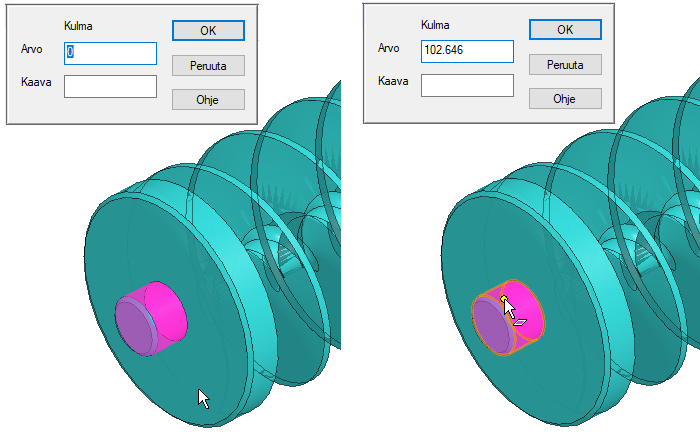

Ohjelma ehdottaa pinnan suunnaksi arvoa 0.
Paina ja pidä
-näppäin pohjassa ja liikuttele kohdistinta lieriöpinnan päällä. Huomaat että kulman arvo muuttuu vasemman yläkulman dialogissa.
Anna kulman arvoksi: 90 ja paina OK-painiketta.

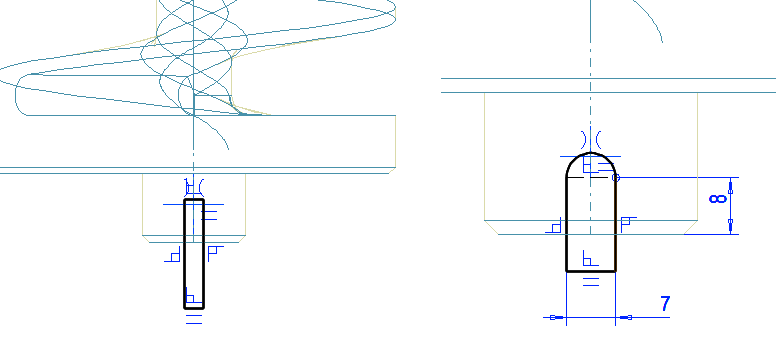

Luonnostele suorakulmio symmetrisesti keskiristin pystyakselin suhteen.
Muuta ylin vaakaviiva apuviivaksi.
Piirrä kaari (kolme kehäpistettä) tangentiaalisesti pystyviivoille,
Lisää mitat.
Hahlon leveys: 7.
Hahlon suoran osuuden syvyys sylinterin päästä: 8.
Toimenpide: Poista - Pursota - Kappaleen läpi.
Anna mallille raaka-ainetieto

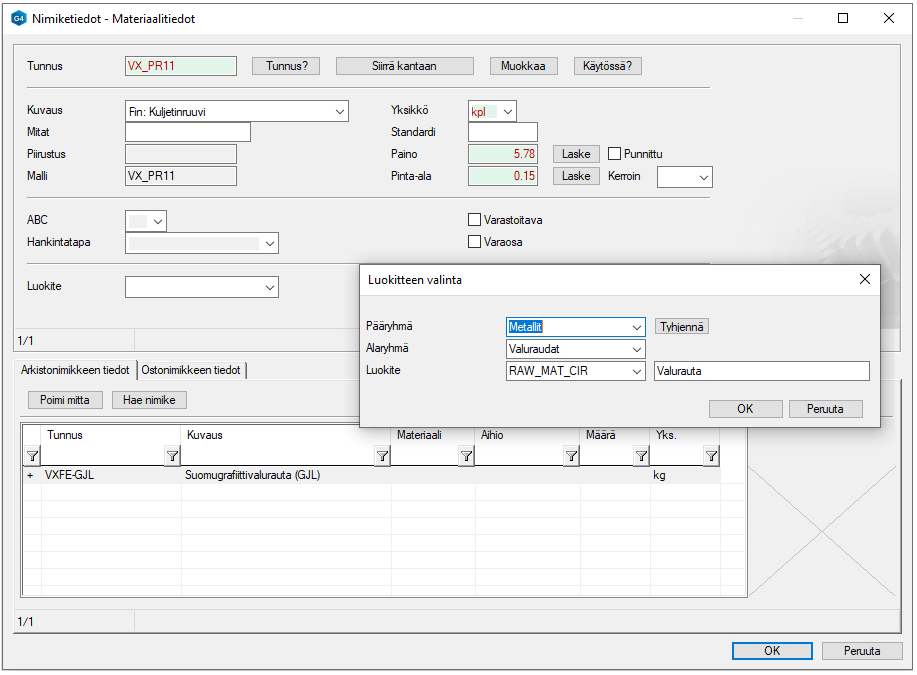

Tilannekohtainen toiminto: Nimiketiedot (kun mitään ei ole valittu).
Katso tarkemmin harjoituksen Mallin piirustus kohtaa Annetaan mallille raaka-aine eli osaluettelo-tieto.

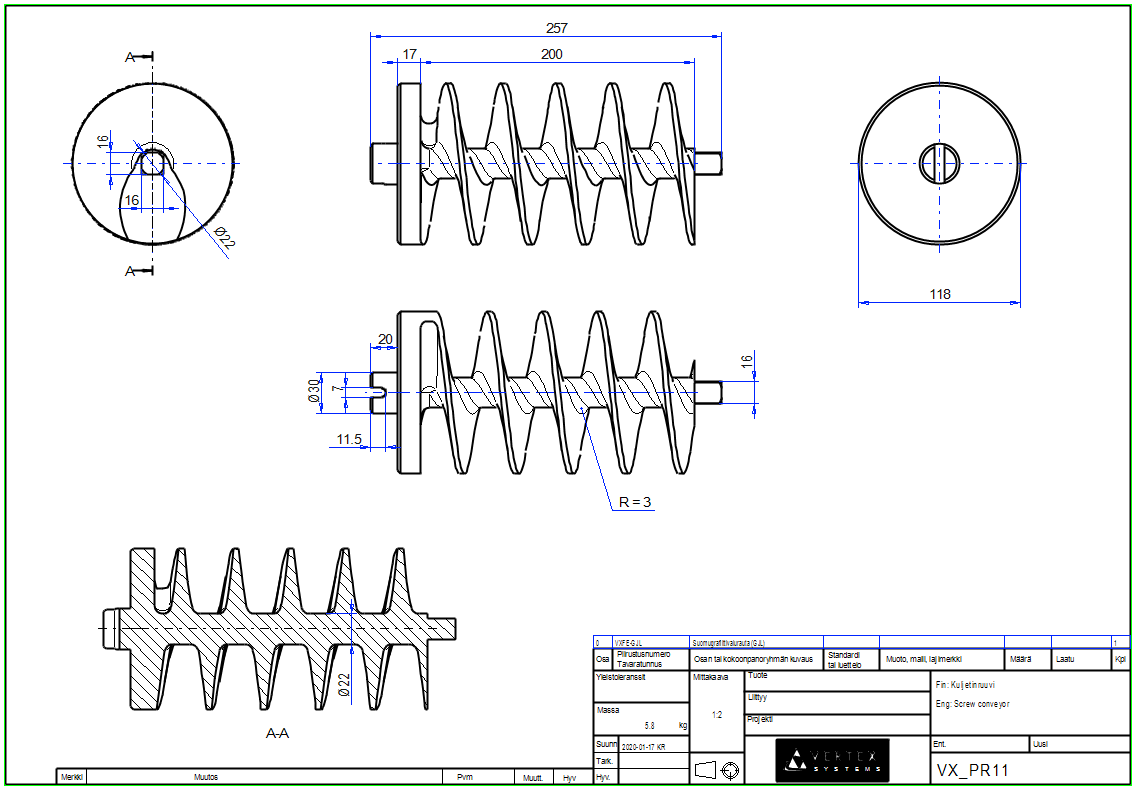

Tee mallille piirustus
Katso tarkemmat ohjeet harjoituksesta: Mallin piirustus
Tallenna malli
File > Tallenna tai paina
