Osaluettelo ei näy piirustusarkilla
Ongelma
Jos G4 on yhdistetty Flowhun (versiosta 2024 eteenpäin), "lue symboli" -toiminnolla tuotu piirustusarkki hävittää osaluettelokentän. Ilman Flowta kaikki toimii oikein.
Ratkaisu
Versioon 2024 tuli mukaan ominaisuus, jossa piirustuksen osaluettelossa näytetään vain osanumeropallolla merkatut osat. Tämä ominaisuus on oletuksena päällä.

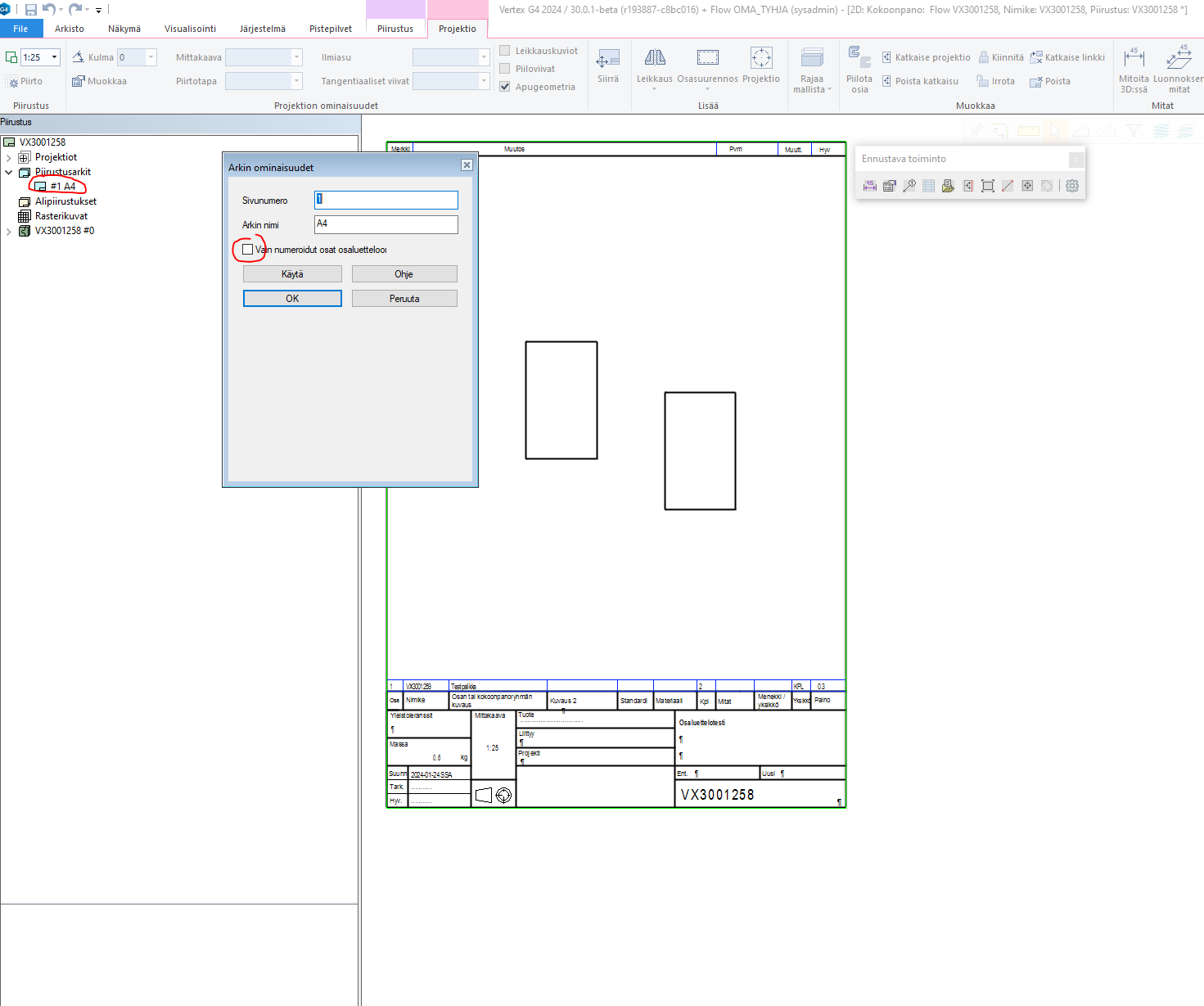

Klikkaa oikealla hiiren napilla esiin halutun piirustusarkin ominaisuudet ja ota rasti pois ominaisuudelta “Vain numeroidut osat osaluetteloon”. Kun tämän jälkeen päivität piirustuksen, kaikki osat näytetään osaluettelossa.

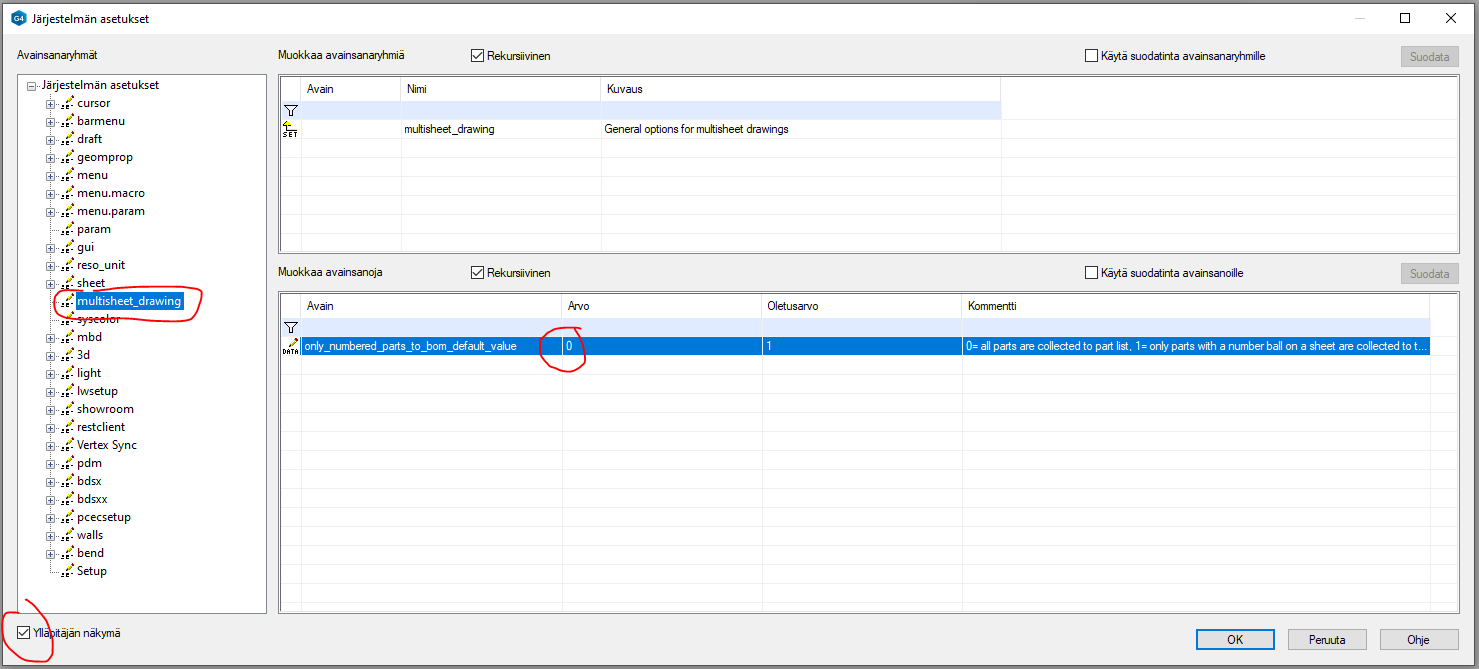

Ominaisuuden saa pois päältä järjestelmäasetuksista:
File/Tiedosto → Järjestelmäasetukset → Muokkaa. Raksi päälle Ylläpitäjän näkymä vasemmasta alakulmasta ja valitse “multisheet_drawing”. Anna avainsanalle “only_numbered_parts_to_bom_default_value” arvoksi 0. Tallenna asetuarvon muutos OK:lla ja uudelleenkäynnistä G4.
