5. Pinnan särmäys
![](../__attachments/34490921/G4_72.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

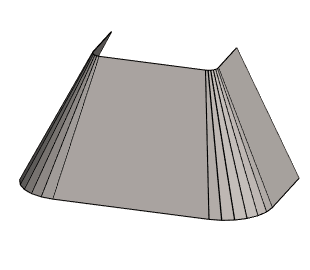

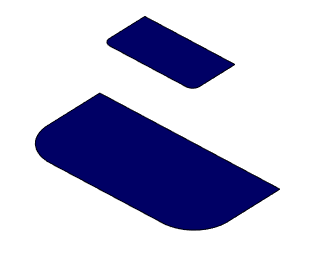

Harjoitus 5: Imuhuuva
![](../__attachments/34490921/Hood.gif?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
![](../__attachments/34490921/sarmaus2.gif?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Versio yhteensopivuus
Harjoitus on toteutettu 25.0 (Vertex 2019) versiolla ja päivitetty vastaamaan versiota 27.0 (Vertex 2021)
Tässä harjoituksessa opimme
- Mallintamaan poikkileikkauksien ja pinnoituksen avulla kappaleen, jolloin syntyy halutun huuvan pääasiallinen muoto.
- Käyttämään pintaketjun offset-toimintoa ohutlevykappaleen muodostamiseen.
- Toteuttamaan levyn taivutuksen vaatimat särmäysten mallintamisen.
- Suorittamaan aukilevityksen.
Käytetyt toiminnot
- Luonnostelu + toimenpide: Poikkileikkaus.
- Pinnoitus (Lofting).
- Pintaketjun offset.
- Särmäys.
- Aukilevitä.
Päävaiheet
- Mallinna poikkileikkaukset.
- Tee poikkileikkausten avulla kappale.
- Tee toiminnon pintaketjun offset avulla kappaleesta ohutlevy.
- Särmää nurkkien spline-pinnat.
- Aukilevitä malli
Tee uusi osamalli
- File > Uusi > Osa
- Anna tunnus (joka on samalla mallin nimi ja josta tulee oletuksena myös piirustuksen nimi)
- Valitse projekti, jonka yhteyteen malli tallennetaan.
File > Uusi > Osa (Anna tunnus ja arkistotiedot ja tee uusi projekti tai valitse olemassa oleva projekti).
Uusi luonnos > Vaaka (XY)-tasoon.
Piirrä suorakulmio 800*400 mm symmetrisesti keskiristin pysty-akselin suhteen. Laita ylempi vaakaviiva yhtenäiseksi keskiristin vaakaviivalle.
- Lisää alakulmiin 150mm pyöristys.
- Valitse pisteet ja toiminto: Pyöristä.

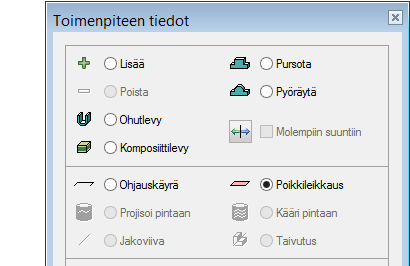

Toimenpide: Poikkileikkaus.
![](../__attachments/34490921/Poikkil_toimp.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
![](../__attachments/34490921/UUsiDokumenttiOsa.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

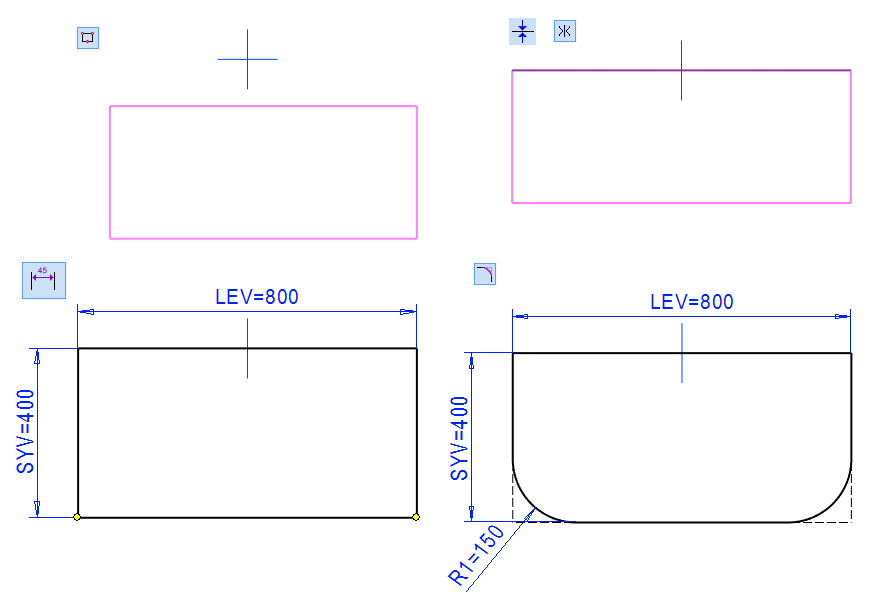

Mallinnan ensimmäinen poikkileikkaus
- Uusi luonnos > Vaaka (XY)-tasoon.
Luonnostele muoto:
- Piirrä suorakulmio symmetrisesti keskiristin pysty-akselin suhteen.
- Lisää yhtenevyysehto ylemmän vaakaviivan ja keskiristin vaakaviivan välille.
- Lisää symmetriaehto pystyviivoille keskiristin pystyviivan suhteen.
- Lisää mitat
- 800 ja kaava LEV.
- 400 ja kaava SYV.
- Valitse kaksi pistettä alakulmista.
- Tilannekohtainen toiminto: Pyöristä.
- 150 ja kaava R1.
Toimenpide:
- Poikkileikkaus.
![](../__attachments/34490921/Imuhuuva4.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

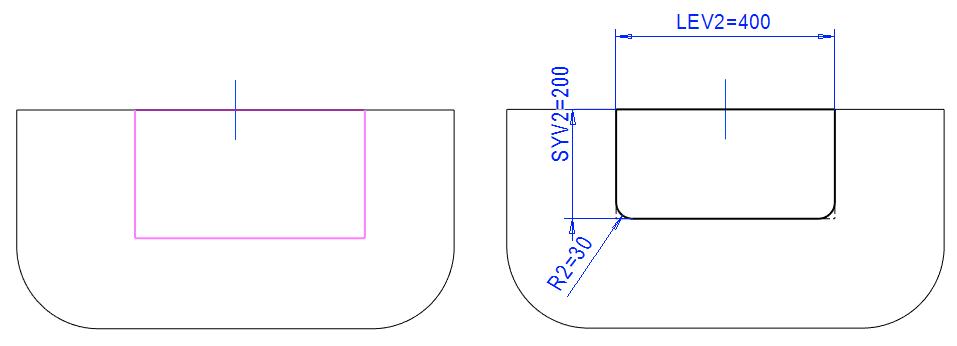

Mallinna toinen poikkileikkaus
- Valitse syntynyt poikkileikkaus (pinta).
- Tilannekohtainen toiminto: Uusi luonnos > Yhdensuuntaisesti.
- Anna etäisyys: 400 ja kaava: KORK.
Luonnostele muoto:
- Piirrä suorakulmio symmetrisesti keskiristin pysty-akselin suhteen.
- Lisää yhtenevyysehto ylemmän vaakaviivan ja keskiristin vaakaviivan välille.
- Lisää symmetriaehto pystyviivoille keskiristin pystyviivan suhteen.
- Lisää mitat
- 400 ja kaava LEV2.
- 200 ja kaava SYV2.
- Valitse kaksi pistettä alakulmista.
- Tilannekohtainen toiminto: Pyöristä.
- 30 ja kaava R2.
Toimenpide:
- Poikkileikkaus.
![](../__attachments/34490921/Imuhuuva5.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

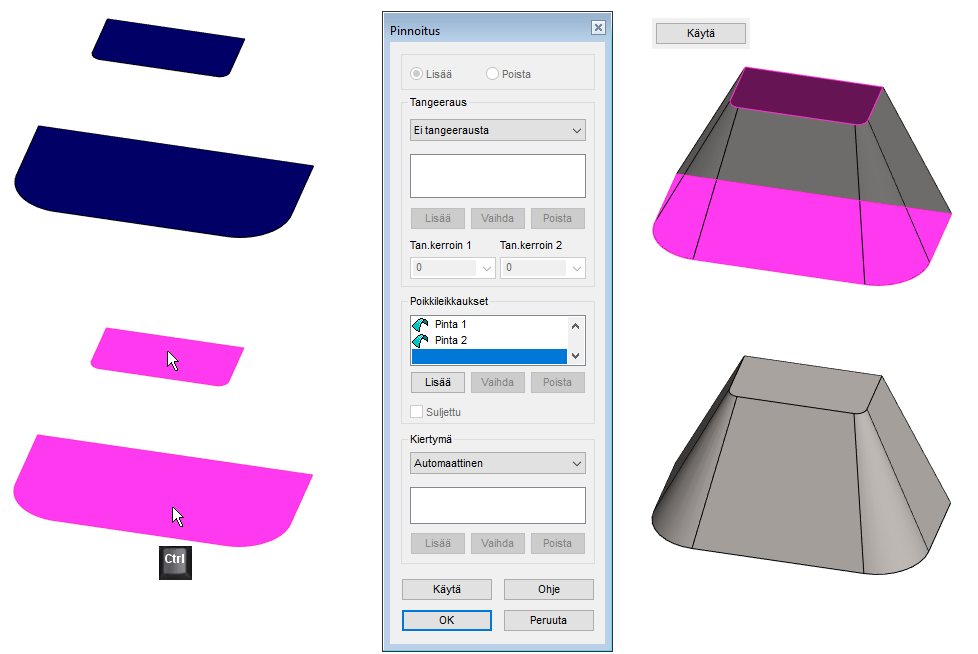

Muodosta poikkileikkauksista kappale
- Valitse molemmat poikkileikkaukset (jälkimmäinen Ctrl pohjassa).
- Tilannekohtainen toiminto: Pinnoita > Lisäten ainetta.
- Hyväksy oletusarvot.
![](../__attachments/34490921/Imuhuuva1.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

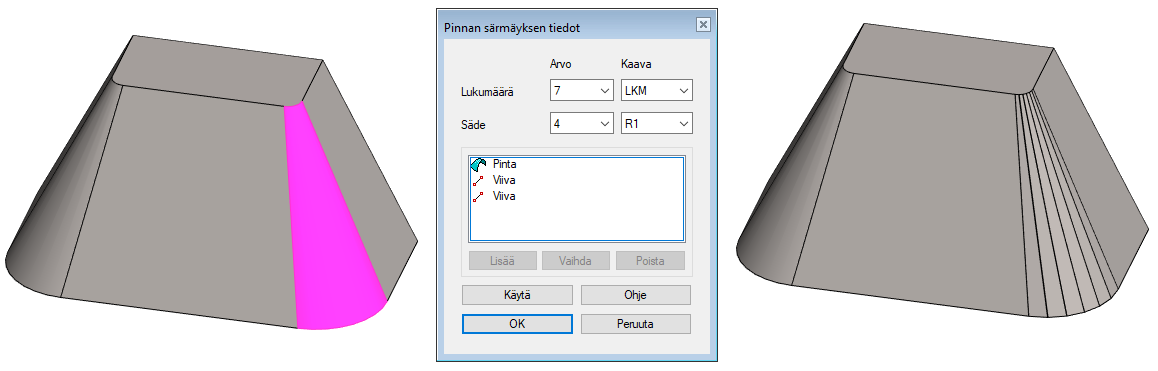

Tee särmäykset
Särmäykset täytyy tehdä jokaiselle (tässä 2 kpl) erikseen.
- Valitse pinta.
- Tilannekohtainen toiminto: Särmää pinta.
- Anna särmien lukumäärä: 7 (ja kaava).
- Anna säde: 4 (ja kaava).
- OK.
![](../__attachments/34490921/Imuhuuva6.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

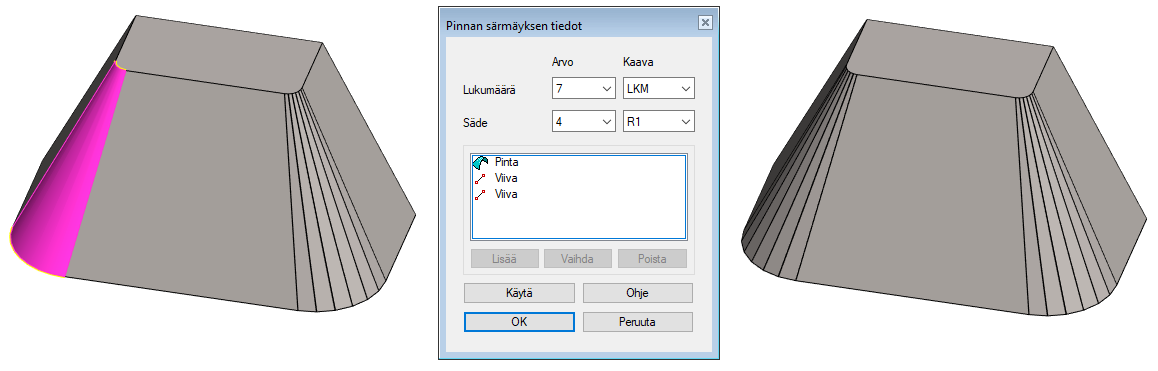

- Valitse pinta.
- Tilannekohtainen toiminto: Särmää pinta.
- Anna särmien lukumäärä: 7 (ja kaava).
- Anna säde: 4 (ja kaava).
- OK.
Huomioi säteen arvossa
Säteen suuruus riippuu seuraavista seikoista:
- Aiiotko "pursottaa" kappaleen sisään, molempiin suuntiin vai ulospäin valitusta pinnasta
- Työkalun säteestä.
![](../__attachments/34490921/Imuhuuva2.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

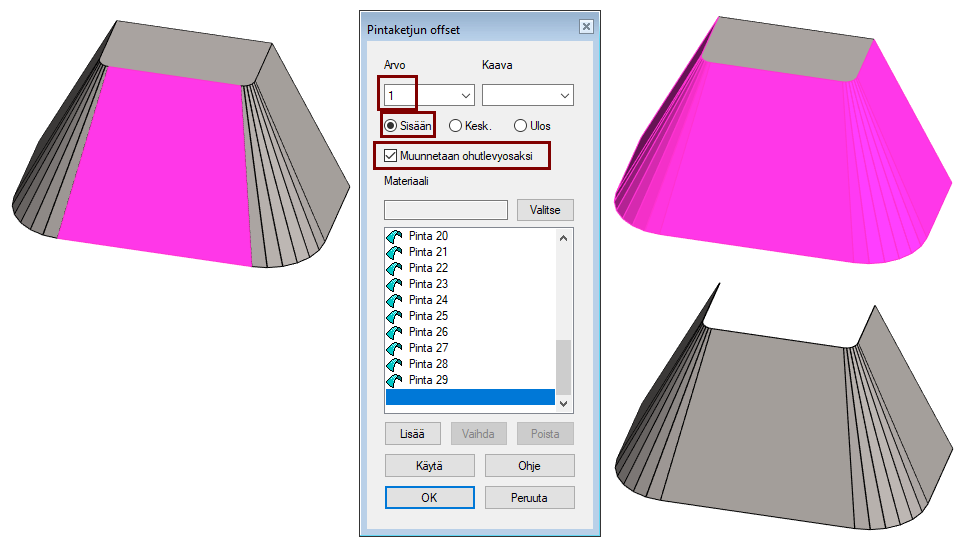

Muodosta umpikappaleesta ohutlevy
- Valitse jokin vinoista pinnoista.
- Tilannekohtainen toiminto: Pintaketjun offset.
- Ohutlevyn paksuuden Arvo: 1.
- Suunta: Sisään.
- OK.
![](../__attachments/34490921/Imuhuuva3.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)

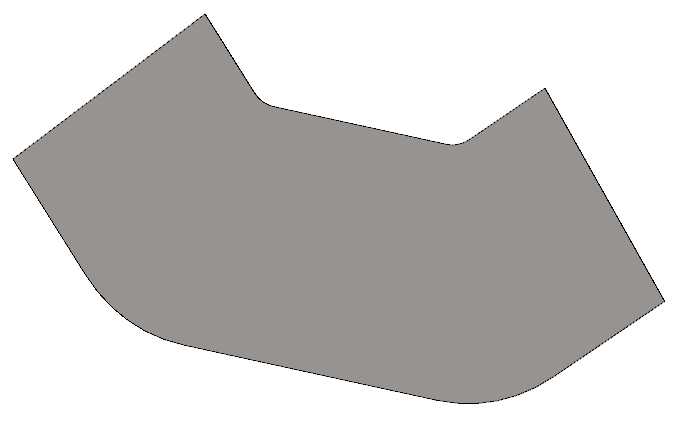

Aukilevitä kappale
- Aktivoi Ohutlevyosa-välilehti.
- Toiminto: Aukilevitä.
- Hyväksy ohjelman valitsema pinta tai valitse pinta.
Taivuta levy takaisin
- Toiminto: Taivuta takasin.
- Huomaa, että jos aukilevitettyyn malliin ei ole tehty mitään koneistuksia (piirteitä), niin toiminto Taivuta takaisin poistaa edellisen piirteen Aukilevitys.
![](../__attachments/34490921/AUKIL2.png?inst-v=00ba7ca7-f8ab-4aff-9891-fd6214ea424c)
Suunnitelman loppuun saattaminen
Hae tai syötä raaka-ainetieto
- Nimiketiedot (Kuten harjoituksessa 2. Kotelo on kerrottu)
Tee mallille piirustus.
Tallenna malli
- File > Tallenna tai paina tai
