4. Levyn taivutus
![](../__attachments/34490925/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Harjoitus 4: Korkin avaaja
![](../__attachments/34490925/avaaja.gif?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Versio yhteensopivuus
Harjoitus on toteutettu 25.0 (Vertex 2019) versiolla.
Sisällys
Tässä harjoituksessa opimme
- Kirjastopiirteen käyttö mallin aloituksessa.
- Osan muuttaminen Ohutlevyksi ja paksuuden anto osoittamalla.
- Luonnostelemaan symmetristä geometriaa.
- Taivuttamaan levyä.
Käytetyt toiminnot
- Lisää piirre ja varioi se ennen lisäystä.
- Luonnostelu + Poistava Pursotus.
- Luonnostelu + Taivutus.
Päävaiheet
- Lisää runko-osa piirteenä.
- Mallinna hahlo (Luonnos + Poistava pursotus).
- Muuta kappale ohutlevyksi.
- Tee taivutus 1 (Luonnokseen yksi jana + toimenpide: Taivutus).
- Tee taivutus 2 (Luonnokseen yksi jana + toimenpide: Taivutus).
Luo uusi osamalli
- File > Uusi > Osa
- Anna tunnus.
- Täytä arkistotiedot.
- Valitse olemassa oleva projekti tai tee uusi projekti.
![](../__attachments/34490925/UUsiDokumenttiOsa.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

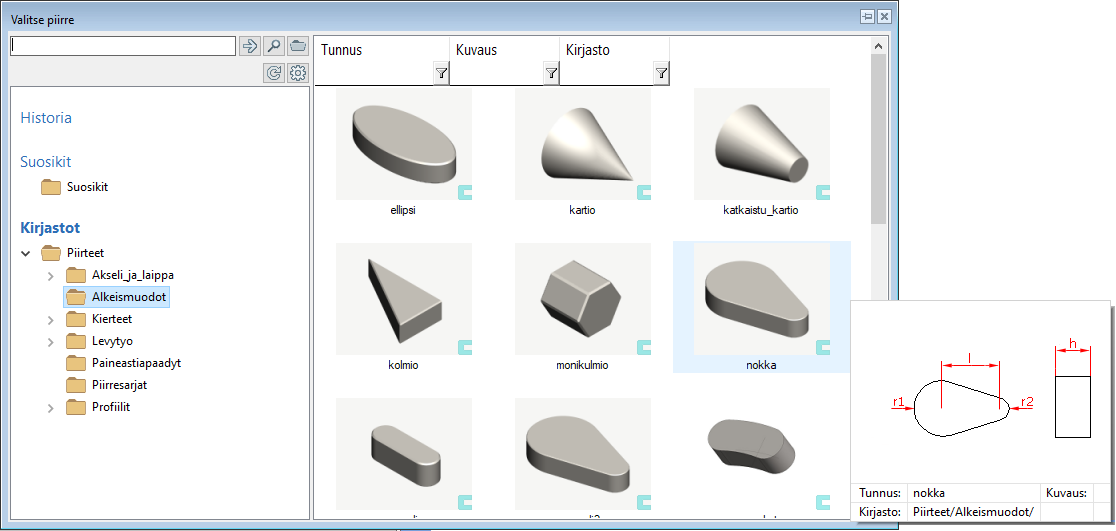

Aloita mallinnus lisäämällä kirjastopiirre
- Toiminto: Kirjastopiirre > Lisää.
- Tai tilannekohtaisesta valikosta: Liitä kirjastopiirre > Lisäten ainetta.
- Piirre löytyy kirjastosta: Piirteet > Alkeismuodot > nokka.
- Kaksoisnapsauta piirrettä.
![](../__attachments/34490925/Levyrakennekurssi_H4_lisaa_kirjastopiirre.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

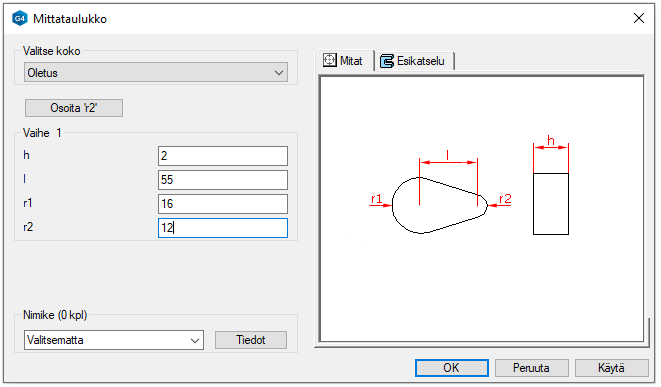

- Anna piirteen mitat
- Paksuus h = 2
- Pituus l = 55
- Säde r1 = 16
- Säde r2 = 12
- OK.
![](../__attachments/34490925/PulAvaaja2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

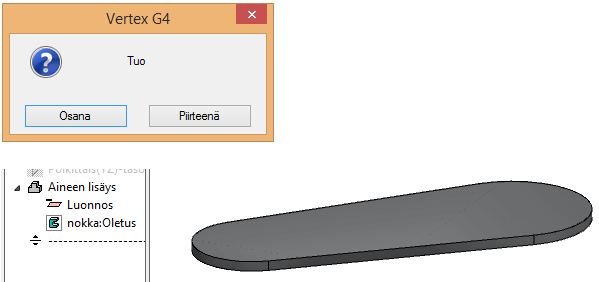

- Ohjelma kysyy: tuodaanko piirre osana vai piirteenä.
- Vastaa: Osana
- Piirre putoaa omasta origostaan mallin origoon
Piirteenä vai osana
Kun lisäät piirteen tyhjään osamalliin, ohjelma kysyy lisätäänkö piirre osana vai piirteenä.
- Jos lisäät geometrian Piirteenä, näkyy se piirrepuussa yhtenä vaiheena ja voit varioida sitä vain niillä mitoilla, joissa mukana on kaava.
- Jos lisäät geometrian Osana, tulee mallin mukana sen täydellinen historia, jolloin voit muokata kaikkia historiavaiheita käsittelemällä niiden luonnoksia ja toimenpiteitä.
Jos lisäät geometrian piirteenä, niin osoita piirteen paikka.
![](../__attachments/34490925/piirre1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Muunna osa ohutlevyksi
Valitse tilannekohtaisesta valikosta toiminto Ominaisuudet.
- Valitse osan tyypiksi Ohutlevy.

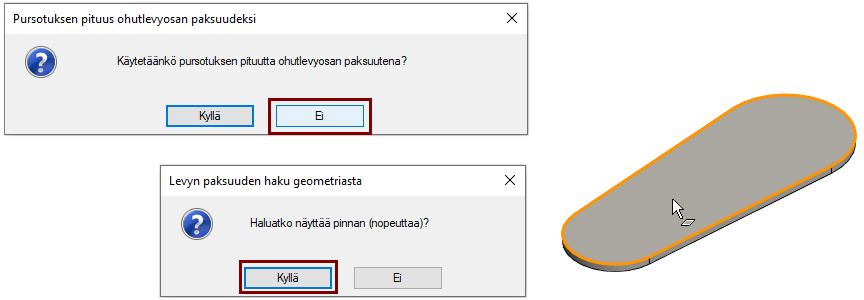

- Ohjelma kysyy: Käytetäänkö pursotuksen pituutta ohutlevyn paksuutena. Teoriassa voisi olla epävarmaa olisiko osan pursotus kelvollinen ohutlevyn paksuudeksi.
- Vastaa kysymykseen: Ei.
- Ohjelma kysyy: Haluatko osoittaa pinnan (nopeuttaa)?
- Vastaa kysymykseen: Kyllä.
- Osoita pinta, jonka perusteella ohjelma arvioi levyn paksuuden.

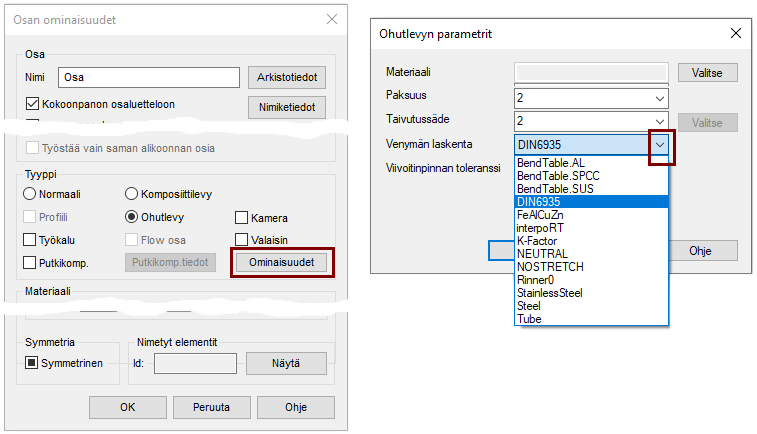

- Valitse Ominaisuudet.
- Valitse taipuman laskentamenetelmä, kuten ensimmäisessä harjoituksessa on kerrottu.
![](../__attachments/34490925/Avaaja10.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
- Valitse Ominaisuudet.
- Valitse taipuman laskentamenetelmä, kuten ensimmäisessä harjoituksessa on kerrottu.
![](../__attachments/34490925/PulAvaaja5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

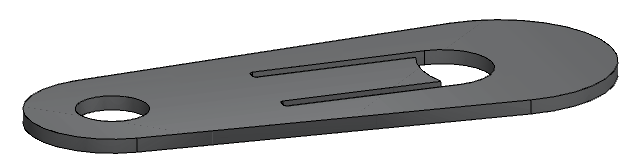

Mallinnan hahlo
- Valitse mallin yläpinta.
- Uusi luonnos > Pintaan.

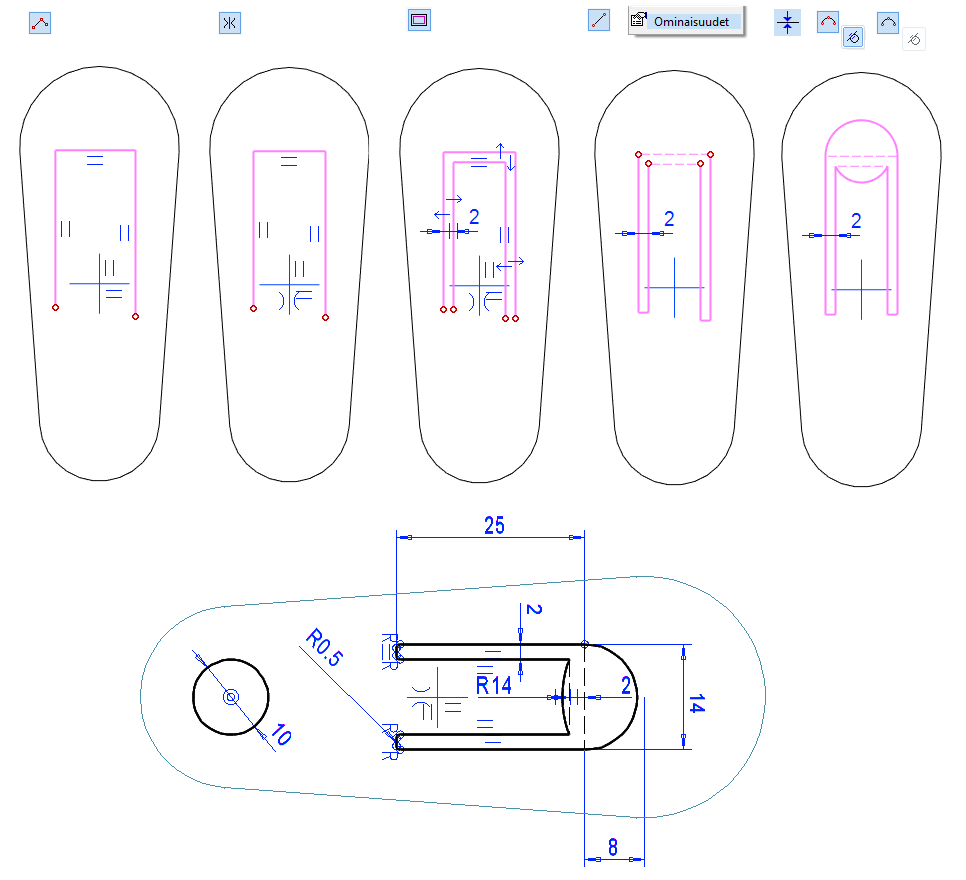

Luonnostele muoto
- Luonnostele ensin kulmikas U-muoto. Käytä symmetriaa, yhtenevyyksiä ja etäisyyksiä.
- Muuta U:n alaviivat apuviivoiksi.
- Luonnostele kaaret (toinen tangentiaalisena viivalle ja toinen ei tangentiaalisena.)
- Lisää pyöristykset (0.5 mm) hahlon nurkkiin.
- Lisää sädemitta (14)
- Piirrä ympyrä ja anna sille halkaisija 10.
Toimenpide
- Poista - Pursota > Kappaleen läpi.
![](../__attachments/34490925/PulAvaaja4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490925/PulAvaaja3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

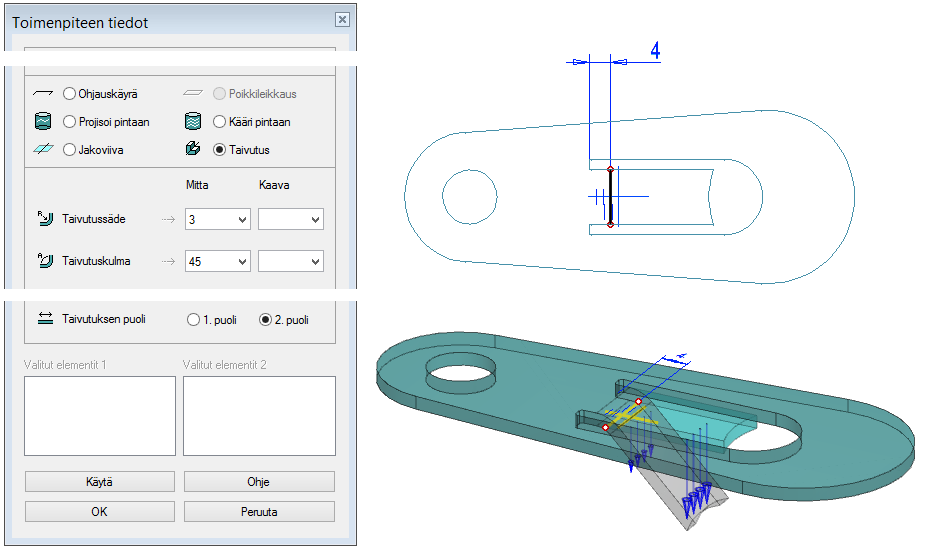

Mallinna ensimmäinen taivutus
- Valitse mallin alapinta
- Uusi luonnos > Pintaan.
- Luonnostele yksi jana kielekkeen reunaviivasta toiseen reunaviivaan.
- Anna etäisyys (4).
- Toimenpide: Taivutus
- Taivutussäde: 3
- Taivutuskulma: 45
- Taivutuksen puoli: Varmista että taipuman puoli on kuvan mukainen. Ellei ole, vaihda se kohdasta Taivutuksen puoli.
![](../__attachments/34490925/Taivuta.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

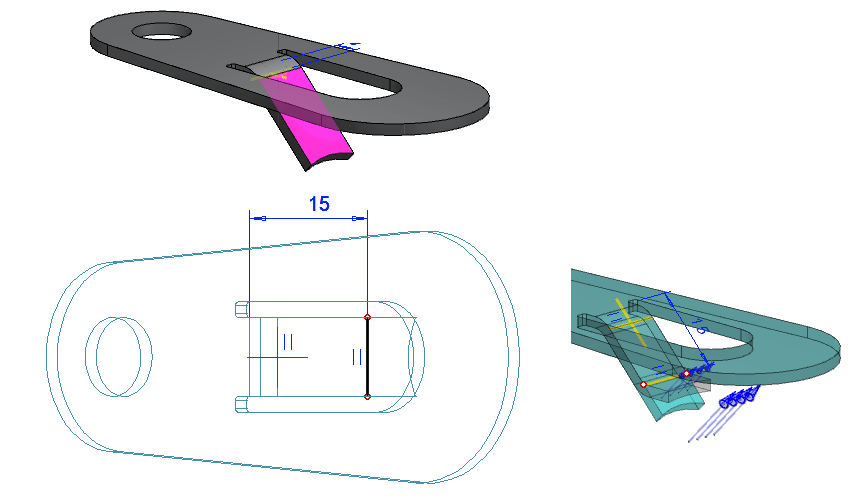

Mallinna toinen taivutus
- Valitse kielekkeen yläpinta.
- Uusi luonnos > Pintaan.
- Luonnostele yksi jana kielekkeen reunaviivasta toiseen reunaviivaan.
- Anna etäisyys (15).
- Toimenpide: Taivuta
- Taivutussäde: 3.
- Taivutuskulma: 45
- Taivutuksen puoli: Varmista että taipuman puoli on kuvan mukainen. Ellei ole, vaihda se kohdasta Taivutuksen puoli.
![](../__attachments/34490925/vaihe2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

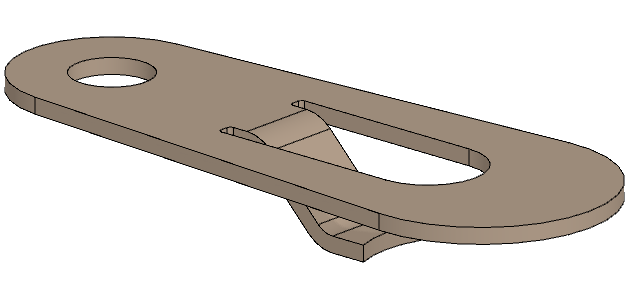

Kuvassa avaaja, jolle on annettu visualisointimateriaali
![](../__attachments/34490925/kpl3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

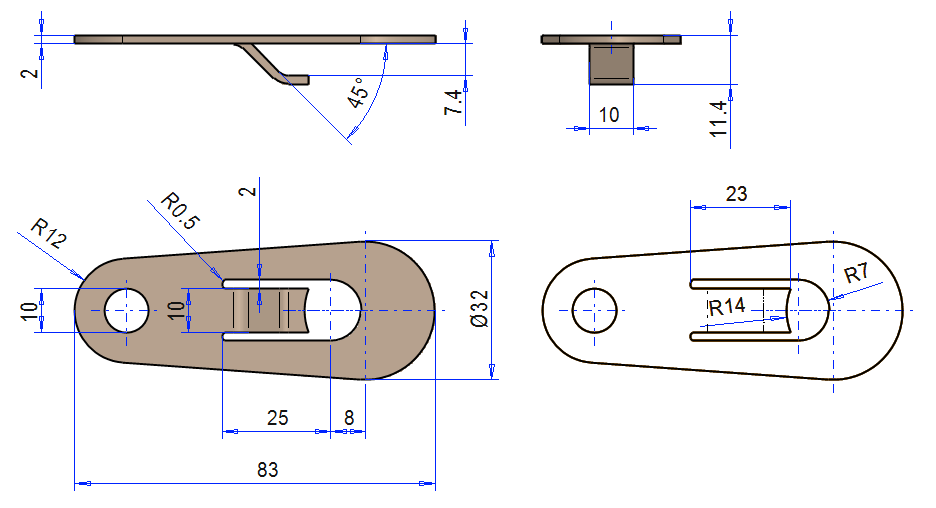

Kuvassa avaajan piirustus, jossa on kolme pääprojektiota.
![](../__attachments/34490925/piirustus2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tallenna malli
- File > Tallenna tai paina tai
