8. Kääntyvä yhde
![](../__attachments/34490919/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

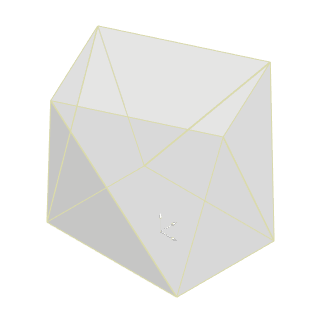

Harjoitus 8: Kääntyvä yhde
![](../__attachments/34490919/KYHDE.gif?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Versio yhteensopivuus
Harjoitus on toteutettu 25.0 (Vertex 2019) versiolla.
Tässä harjoituksessa opimme
- Käyttämään jigiä ohutlevyosien mallintamiseen.
- Paikoittamaan osia yhtenevyysehtojen avulla.
Käytetyt toiminnot
- Uusi > Osa.
- Pintaketjun offset.
- Taivutuspiirre.
- Kokoonpanossa: Leikepöytä > Kopioi / Liitä.
- Kokoonpanossa: Yhtenevyysehdot pintojen ja yhtenevyysehdot viivojen välillä.
Päävaiheet
- Tee koonnassa uusi osa.
- Kopio Jigi-osan pintaketju tilavuusmalliksi.
- Lisää taivutuspiirteet.
- Kopioi osat
- Paikoita osat ehtojen avulla.
Lähtötilanne
On mallinnettu kokoonpano, jossa kääntyvän yhteen aukko on mallinnettu.
- Katso ohjeet Jigi kääntyvälle yhteelle
![](../__attachments/34490919/jigi2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

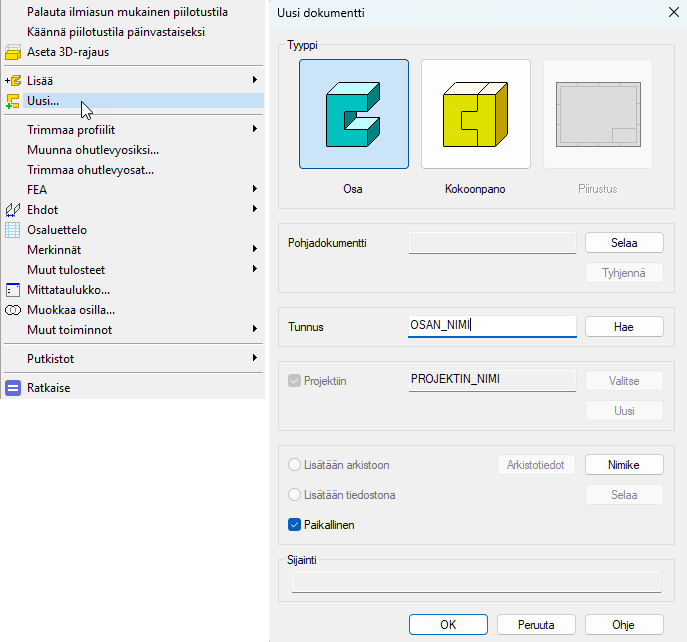

Tee koonnassa uusi osa
Tilannekohtainen toiminto: Uusi > Osa.
- Anna tunnus ja arkistotiedot.
- Hyväksy osan tallennuspaikaksi sama projekti, joka on kokoonpanolla (Tämä on yleisin tapaus).
![](../__attachments/34490919/UusiOsaKoonnassa.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

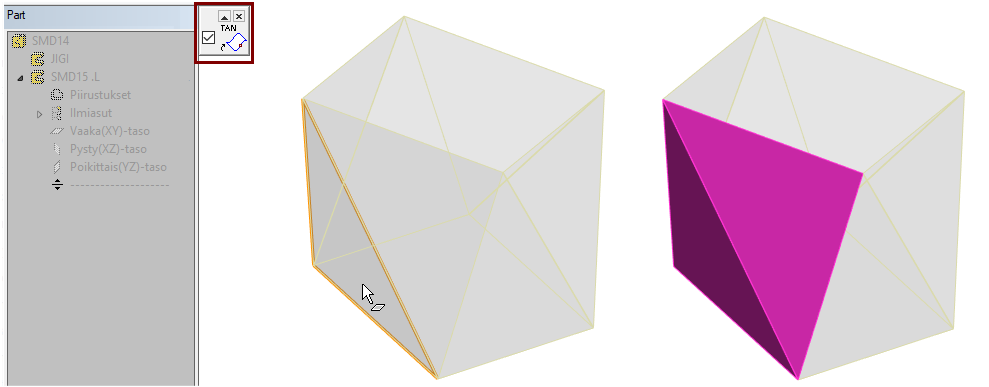

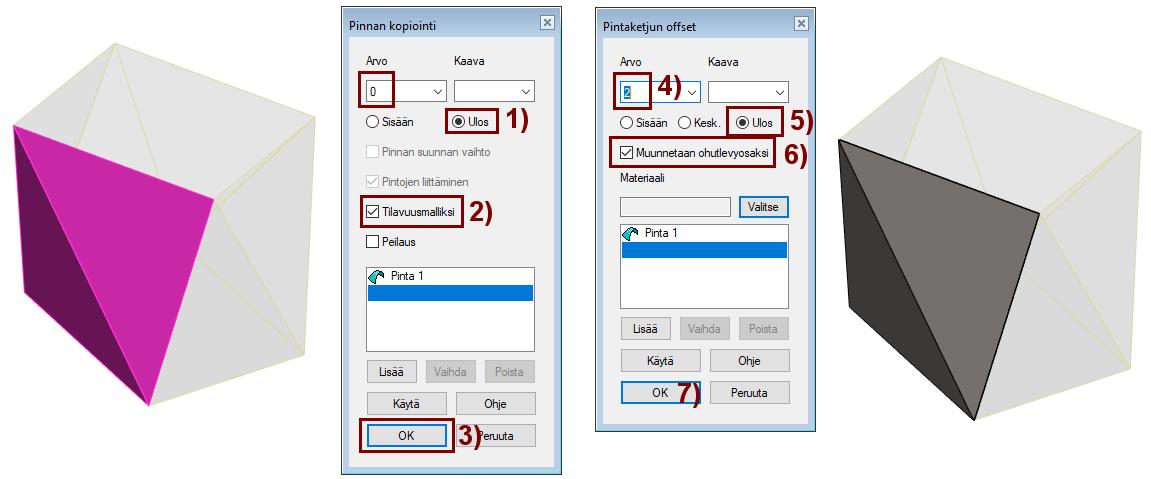

Kopioidaan kappaleen pinta ohutlevyosaksi
- Tilannekohtainen toiminto: Pinnat > Kopioi pinta.
- Valitse työpöydän vasemmasta yläkulmasta TAN eli tangentiaalisen pintaketjun valinta.
- Osoita pinta.
- Ohjelma etsii tangentiaaliset pinnat.
- Tilannekohtainen valinta: OK
- Dialogi Pinnan kopiointi avautuu.
![](../__attachments/34490919/jigi2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
- Jätä arvo: 0 (Pinta kopioidaan täsmälleen samalle paikalle referenssipinnan kanssa)
- Valitse suunta: Ulos. Kuvassa 1).
- Valitse: Tilavuusmalliksi. Kuvassa 2).
- OK. Kuvassa 3).
- Dialogi Pintaketjun offset avautuu.
- Syötä pellin paksuuden arvo: 2. Kuvassa 4).
- Valitse suunta: Ulos, jos JIGI-osa on mallinnettu tulevan kanava-aukon mittoihin. Kuvassa 5).
- Valitse Muunnetaan ohutlevyosaksi. Kuvassa 6).
- OK. Kuvassa 7).
![](../__attachments/34490919/Jigi3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

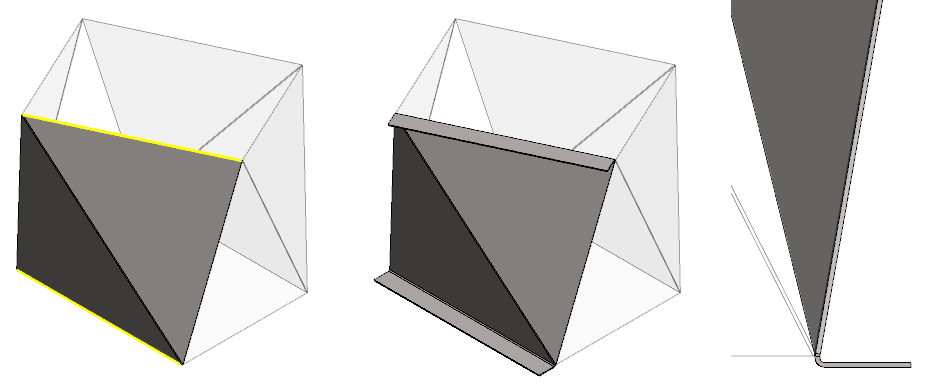

Lisää peltiin kiinnitysreunat
- Valitse ulkosyrjältä viivat.
- Tilannekohtainen toiminto: Lisää taivutuspiirre.
- Anna sopivat arvot:
- Säde R: 2
- Kulma A: 90 (tai 100)
- Pituus L: 40
Ohjelma ehdottaa kulmaksi 90. Voit hyväksyä sen katsoa näyttääkö kappale kelvolliselle.
- Käännä projektio vaikkapa: Vasemmalta
- Tarvittaessa muokkaa Taivutuspiirrettä (vaikkapa tupla-napsauttamalla sitä piirrepuusta) ja kokeile muita arvoja.
- Näillä mitoilla olevalle kappaleelle 100 asteen kulma näytti hyvälle.
Poistu OK:lla pellin osamallista kokoonpanoon
- Tämä toiminto tallentaa mallin automaattisesti.
![](../__attachments/34490919/taivutus6.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

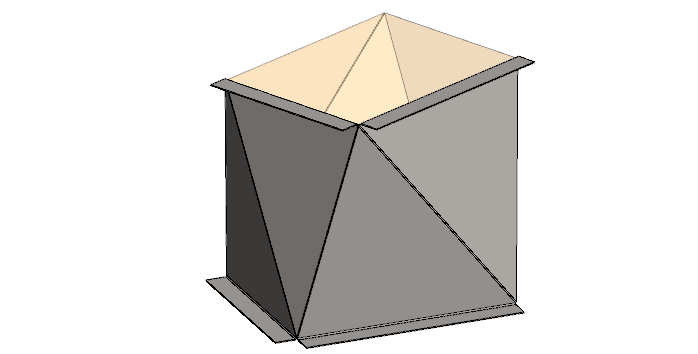

Tee vastaavasti toinen pelti
- Tilannekohtainen toiminto: Uusi > Osa.
- Tilannekohtainen toiminto: Pinnat > Kopioi pinta.
- Lisää reunoihin taivutuspiirre (tässä kappaleessa 96.4° kulma näytti hyvälle)
Taivutuskulma voitaisi myös osoittaa, jos JIGI-osaan olisi mallinnettu ohjausviivat pohjan ja yläpinnan tasoon.
- Tällöin taivutuspiirteen kulman annon sijaan olisi voitu osoittaa suunta.
Poistu OK:lla toisen pellin osamallista kokoonpanoon
- Tämä toiminto tallentaa mallin automaattisesti.
![](../__attachments/34490919/toka.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

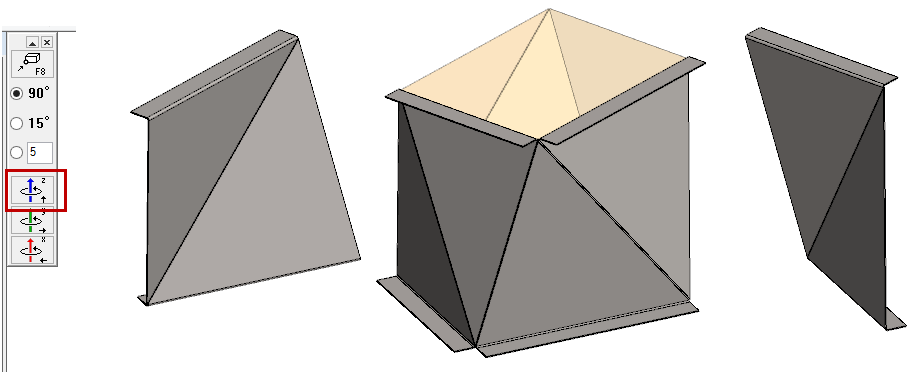

Täydennä kokoonpano kopioimalla pellit
- Valitse osa
- Tilannekohtainen toiminto: Leikepöytä > Kopioi.
- Tilannekohtainen toiminto: Leikepöytä > Liitä.
- Käännä osaa ennen sijoitusta kaksi kertaa 90° sinisen akselin ympäri.
![](../__attachments/34490919/leikepkop.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

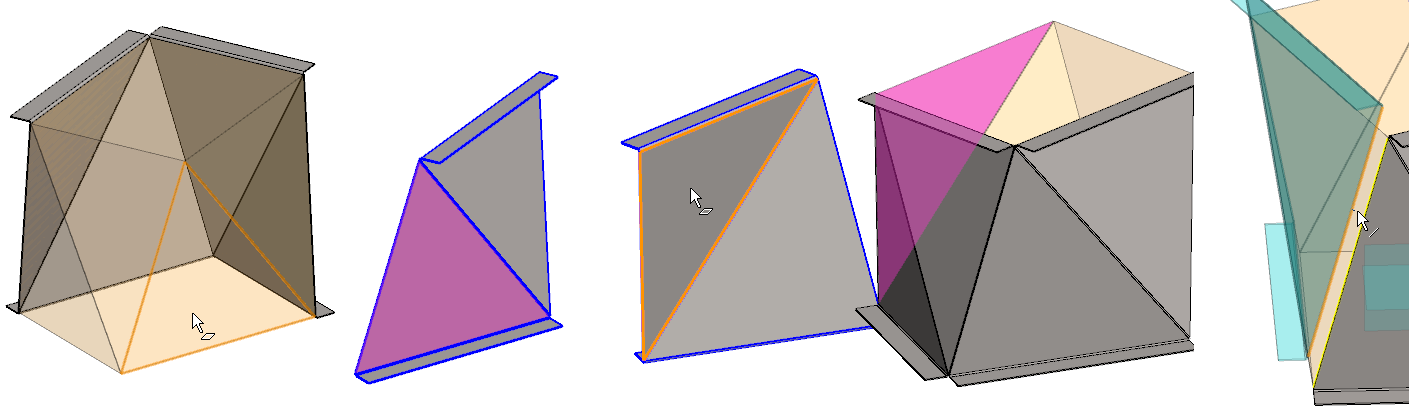

Lisää ehdot, joilla pellit paikoittuvat
Kumpaankin peltiin tulee kolme Yhtenevyys-ehtoa.
- Kaksi pintaparia
- Yksi viivapari.
![](../__attachments/34490919/ehdot.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

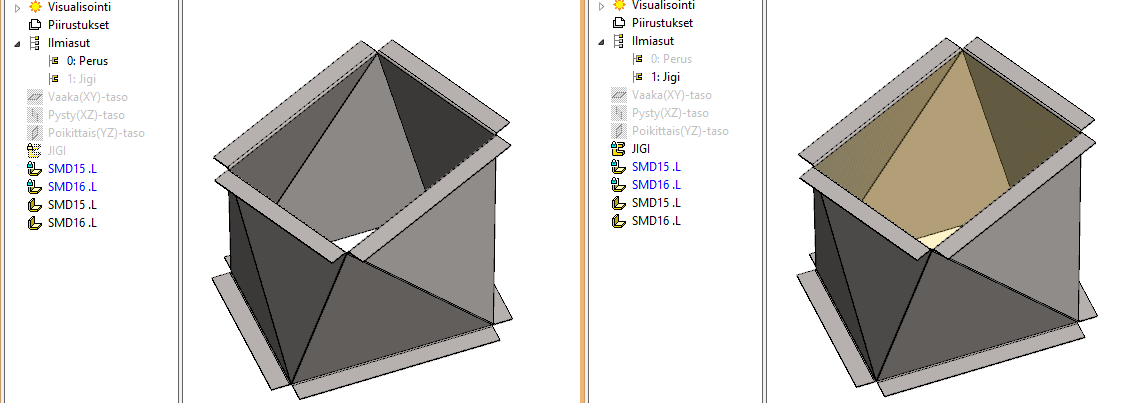

Koontamallin "siivous" eli JIGI-osan piilotus
Kokoonpanoon kannattaa tehdä uusi ilmiasu, jossa JIGI-osa on näkyvissä ja piilottaa se O: Perus-ilmiasussa.
- Valitse piirrepuusta: Ilmiasut.
- Tilannekohtainen toiminto: Lisää ilmiasu.
- Valitse tuo uusi ilmiasu: 1: Ilmiasu1
- Tilannekohtainen toiminto: Ominaisuudet.
- Anna sille toinen nimi: esim. Jigi.
- Aktivoi ilmiasu: 0: Perus (Joko kaksois-napsauttamalla tai tilannekohtaisella toiminnolla)
- Valitse JIGI-osa
- Tilannekohtainen toiminto: Piilotus > Piilota.
- Valitse ilmiasu: 0: Perus.
- Tilannekohtainen toiminto: Päivitä piilotustila.
![](../__attachments/34490919/ilmiasut.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

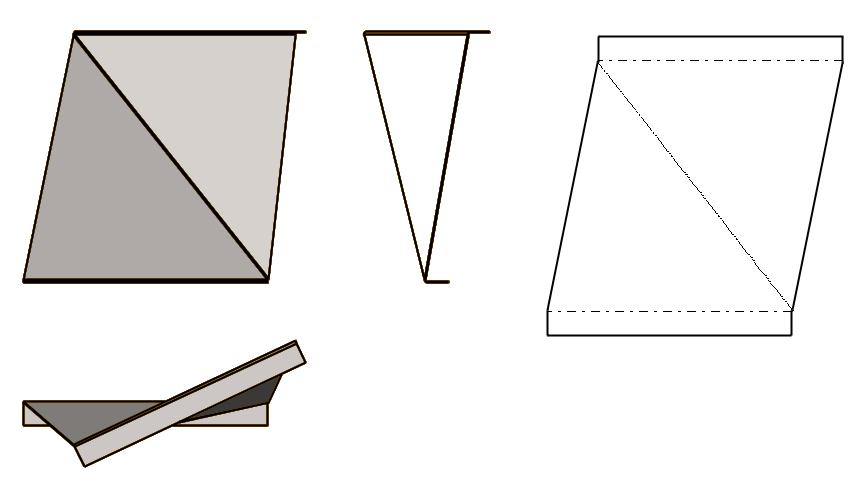

Tee osille piirustukset
Ota kumpikin osista vuorollaan muokattavaksi.
- Anna osille raaka-aine (katso harjoitusta: 2. Kotelo)
- Tee piirustus.
- Valitse mittakaava (1:5 jolloin geometria mahtuu A3-lomakkeelle)
Tallenna osan piirustus: File > Tallenna tai paina
![](../__attachments/34490919/Disketti.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490919/piir1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

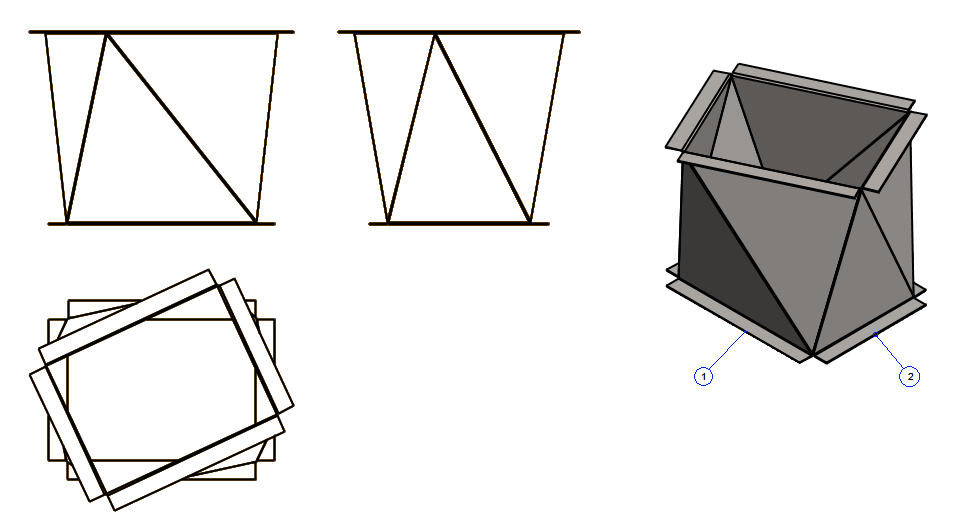

Tee kokoonpanolle piirustus
Tee piirustus:
- Valitse projektiot, esim. edestä, päältä, vasemmalta ja ISO, 45 etuoikealta.
- Valitse mittakaava (1:5 jolloin geometria mahtuu A3-lomakkeelle)
- Lisää osanumerot: Piirustus > Koneensuunnittelu > Osaluettelo > Osanumero.
- Numeroi > Numero
- Poistu dialogista.
- Osoita osa (1 ja 2) ja osanumero-pallon paikka.
![](../__attachments/34490919/piir2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tallenna kokoonpanon piirustus
- File > Tallenna tai paina tai
- Poista piirustus työpöydältä.
Tallenna malli
- File > Tallenna tai paina tai
Lataa tästä yhteen kokoonpanomalli (VX_SMD9.vxz).
- Sisältää Jigin ja molemmat erilaiset pellit VX_SMD10 ja VX_SMD11.
