7. Jigi kääntyvälle yhteelle
![](../__attachments/34490927/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

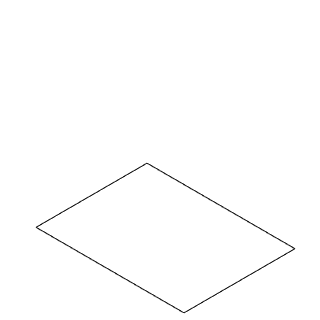

Harjoitus 7: Jigin mallinnus
![](../__attachments/34490927/jigi.gif?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Versio yhteensopivuus
Harjoitus on toteutettu 25.0 (Vertex 2019) versiolla.
Tässä harjoituksessa opimme
- Luodaan kokoonpanossa uusi osa (paikallinen), jonne mallinnetaan jiginä toimiva kappale.
- Mallin päämuodot mallinnetaan aluksi ohjauskäyrinä ja pintoina, joista tehdään kappale.
- Kappaleeseen tehdään tarvittavat pyöristykset.
- Kappaletta visualisoidaan antamalla sille väri ja läpinäkyvyyttä, jotta se ei häiritse ohutlevypeltejä mallinnettaessa.
- Kappaleen pintoja käytetään peltiosien mallintamiseen seuraavassa harjoituksessa.
Varsinaiset yhteen pellit mallinnetaan harjoituksessa: Kääntyvä yhde
Käytetyt toiminnot
- Luodaan kokoonpanossa uusi osa.
- Uusi luonnos > Vaaka(XY-) tasoon / Yhdensuuntaisena / 3D luonnos.
- Toimenpide: Ohjauskäyrä.
- Pinnat > Lisää.
- Muodosta kappale.
- Pyöristys.
- Visualisointi > Muuta läpinäkyvyyttä ja vaihda väriä.
Päävaiheet
- Luonnostele yhteen sisämuoto ohjauskäyrien avulla
- Lisää ohjauskäyrien avulla pinnat.
- Tee pinnoista kappale
- Lisää pyöristykset, joita käytetään kun pintaketjun offset-toiminnolla luodaan pellit.

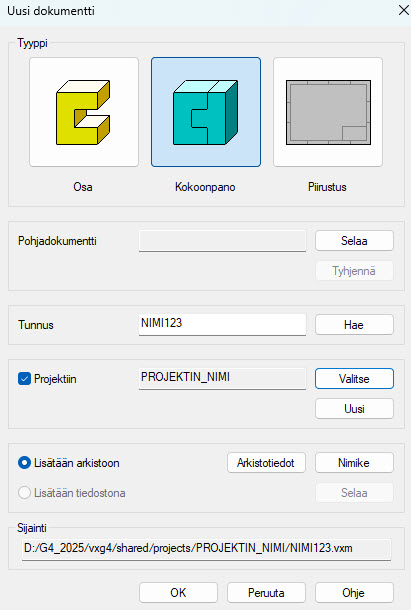

Tee uusi kokoonpano
- File > Uusi > Kokoonpano
- Syötä mallin tunnus.
- Täytä arkistotiedot (Arkistot. painike).
- Valitse olemassa oleva projekti tai tee uusi projekti.
- Valitse = Selaile projekteja ja valitse projekti.
- Uusi = Perusta uusi projekti ja syötä projektin tiedot.
- OK.
![](../__attachments/34490927/UusiDok_Kokp.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

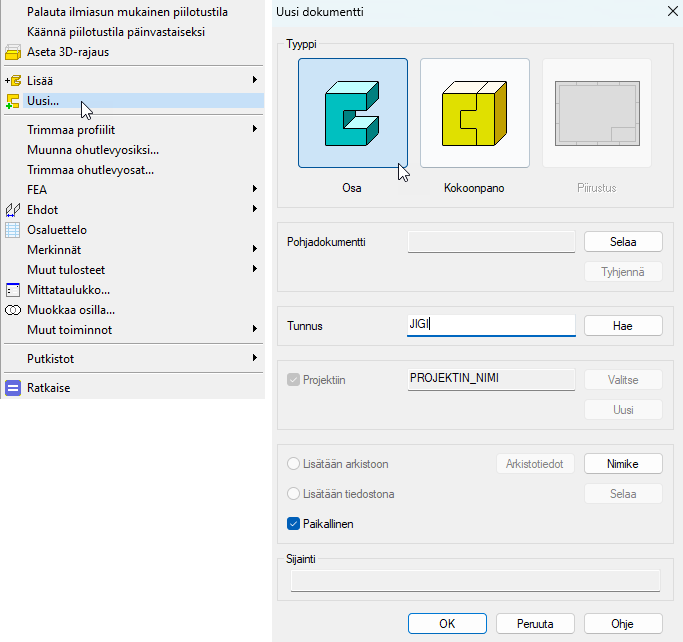

Tee paikallinen "jigi"-osa
Tilannekohtainen toiminto: Uusi
Valitse: Osa.
Anna tunnus: esim. JIGI.
Valitse: Paikallinen eli osalle ei tehdä omaa tiedostoa, vaan osa näkyy vain kokoonpanossa.
![](../__attachments/34490927/UusiPaikOsa.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

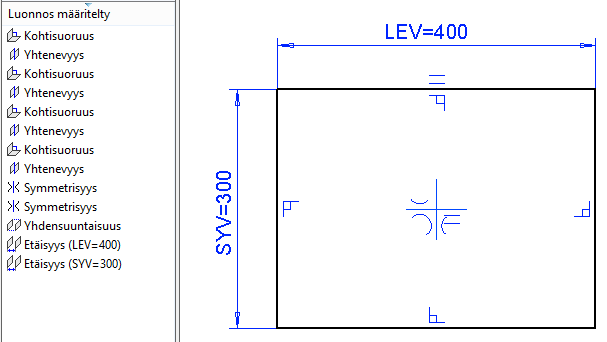

Pohjan ohjauskäyrä
- Uusi luonnos > Vaaka (XY)-tasoon.
Luonnostele muoto
- Toiminto: Kahden pisteen suorakulmio.
- Piirrä suorakulmio 400*300 mm symmetrisesti keskiristin suhteen.
Toimenpide
Ohjauskäyrä.
![](../__attachments/34490927/luon1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Kannen ohjauskäyrä
- Palauta perusaputason Vaaka(XY)-taso näkyvyys, jos se on piilossa.
- Valitse em. aputaso piirrepuusta.
- Tilannekohtainen toiminto: Palauta.
- Valitse Vaaka(XY)-taso.
- Tilannekohtainen toiminto: Uusi luonnos > Yhdensuunt.

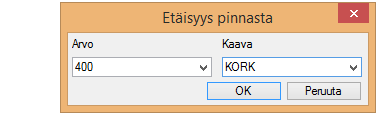

- Anna etäisyys (ja kaava) 400, KORK.
![](../__attachments/34490927/et_PIN.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

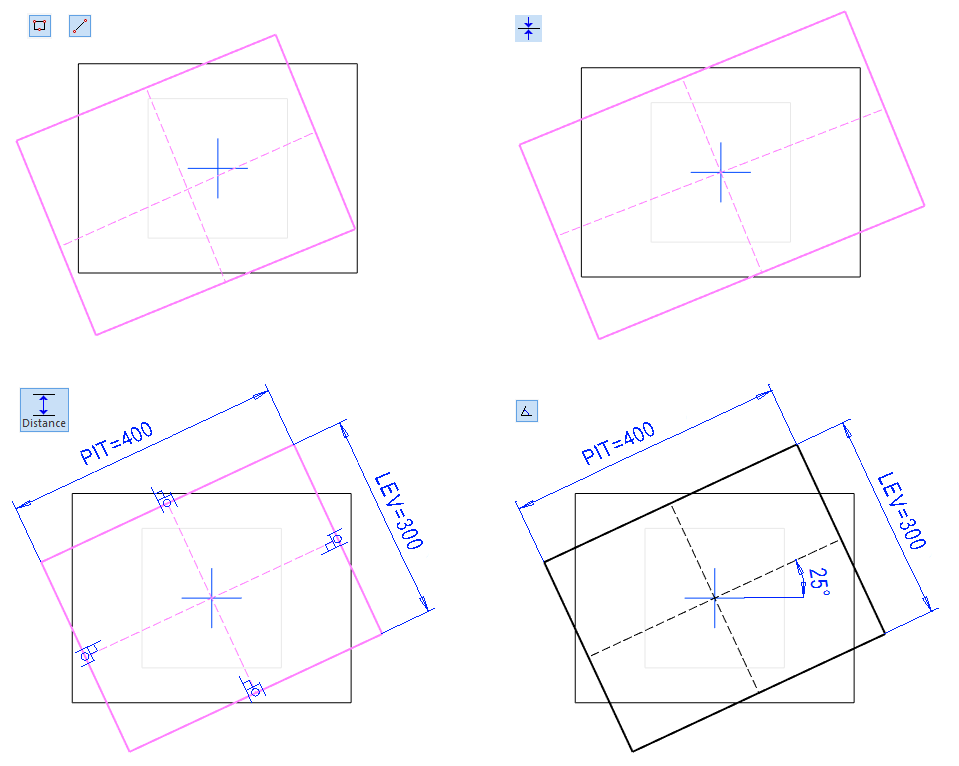

Luonnostele muoto
- Toiminto: Suorakulmio.
- Piirrä suorakulmio 400*300 mm vinoon asentoon.
- Piirrä apuviivat viivojen keskipisteistä keskipisteisiin (katso kuvaa).
- Lisää yhtenevyydet erikseen kummallekin apuviivalle ja ogigon keskipisteelle.
- Lisää kulmaehto: 25.
Toimenpide
- Toimenpide: Ohjauskäyrä.
![](../__attachments/34490927/Jigi1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

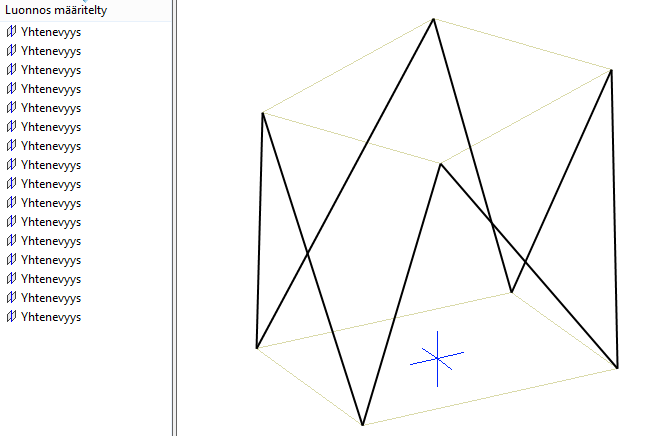

3D-ohjauskäyrät
- Tilannekohtainen toiminto: Uusi luonnos > 3D luonnos.
- Lisää kahdeksan viivaa kuvan osoittamalla tavalla.
- Ole varma, että kohdistin ottaa kiinni viivojen päätepisteistä eikä viivoista.
- Poistu 3D luonnoksesta OK-valinnalla.
![](../__attachments/34490927/3Dluon.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

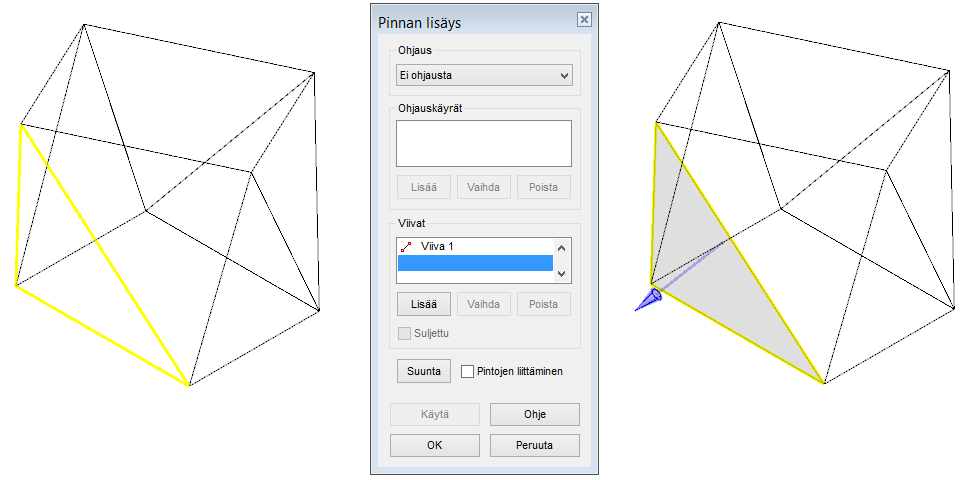

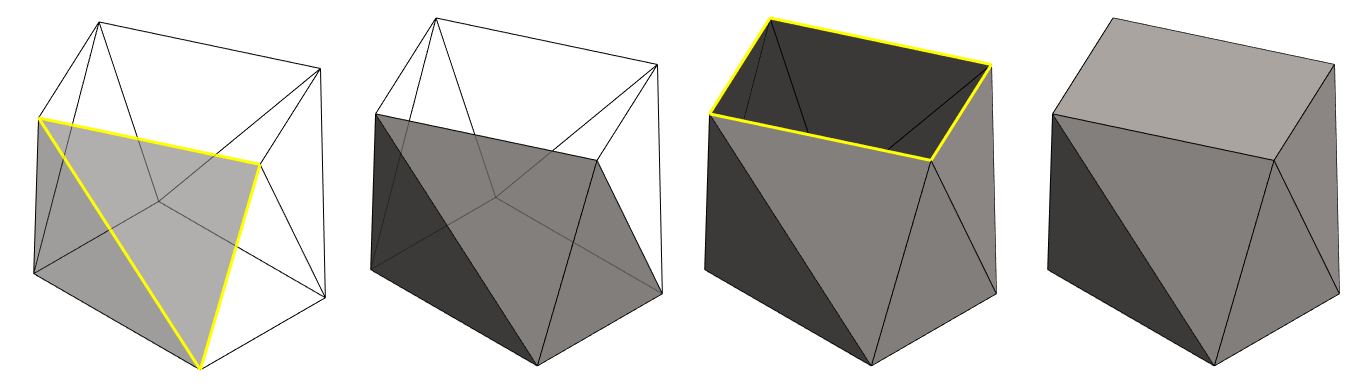

Lisää pinnat
Pinnat joudutaan lisäämään jokaiselle tahkolle (10 kpl) erikseen.
- Valitse kolme vierekkäistä viivaa.
- Tilannekohtainen toiminto: Pinnat > Lisää.
- Vaihda suunta tarvittaessa siten, että nuoli osoittaa "kappaleesta" ulospäin.
- Seuraavien pintojen yhteydessä käytä optiota: Pintojen liittäminen.
- Tämä optio pyrkii pitämään liitettävät pinnat samansuuntaisina, joten pinnan suuntaa ei tällöin esitellä.
![](../__attachments/34490927/Jig5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490927/pinnanLis.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

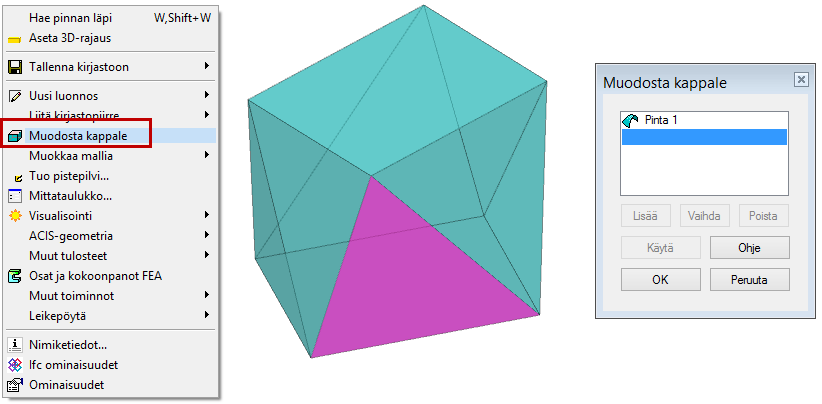

Tee suljetusta pintajoukosta kappale
Jotta saatuun muotoon voidaan tehdä pyöristyksiä, pitää pinnoista muodostaa ensin kappale.
- Tilannekohtainen toiminto: Muodosta kappale.
- Osoita jokin pinta, kun ohjelma pyytää valitsemaan referenssipinnan.
- Kuittaa "Muodosta kappale"-dialogin pinnan valinta OK:lla.
Huomaa: Jos olet mallintanut (kaikki) pinnat siten että ne rajaavat suljetun tilan avaruudesta, ohjelma ei välttämättä esittele tilannekohtaista toimintoa Muodosta kappale. Tällöin voit tehdä pyöristyksen suoraan malliin.
![](../__attachments/34490927/muod.kappale.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

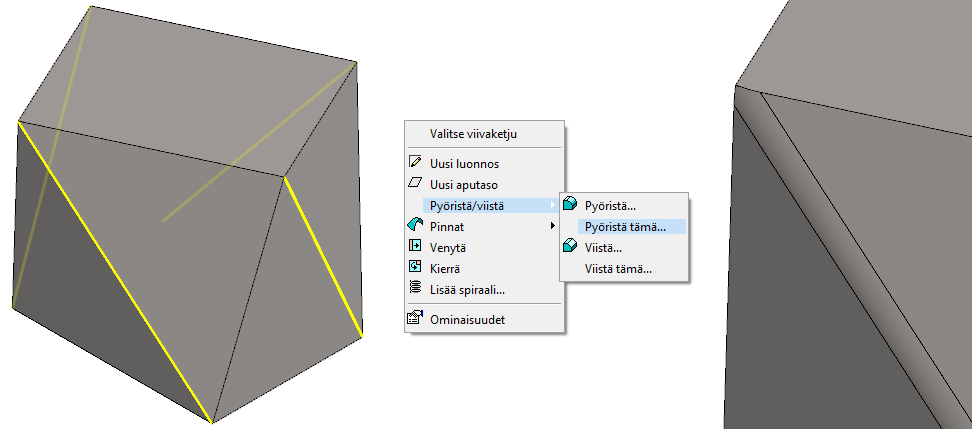

Tee pyöristykset
- Valitse tahkojen vinot särmät.
- Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä tämä.
- Arvoksi levyn taivutussäteen arvo, esim: 2.
![](../__attachments/34490927/pyortama.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

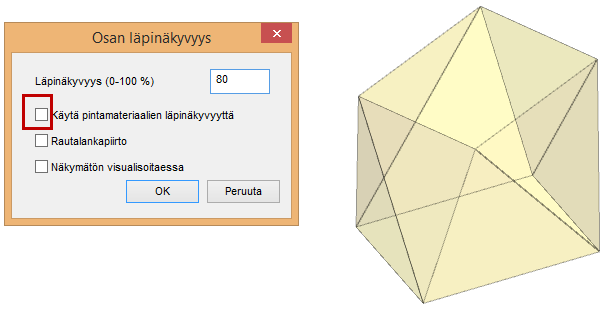

Muutetaan kappaleen väriä ja läpinäkyvyyttä
- Tilannekohtainen toiminto: Visualisointi > Vaihda materiaali > Valitse > Vertex Paletti.
- Tilannekohtainen toiminto: Visualisointi > Muuta läpinäkyvyyttä.
- Poista valinta Käytä pintamateriaalin läpinäkyvyyttä.
- Anna läpinäkyvyys prosentteina.
Palaa osamallinnustilasta kokoonpanoon OK:lla
![](../__attachments/34490927/visu.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

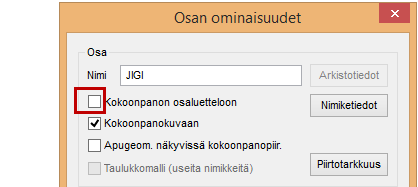

Muuta JIGI-osan ominaisuuksia
Koska tätä osaa tullaan käyttämään vain ohutlevyosien mallinnuksen apuna, ei sen tarvitse näkyä kokoonpanon osaluettelossa.
- Tilannekohtainen toiminto: Ominaisuudet.
- Poista valinta: Kokoonpanon osaluetteloon.
![](../__attachments/34490927/OsanOm.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tallenna malli
- File > Tallenna tai paina tai
