Tämä harjoitus on toteutettu versiolla 27.0 (Vertex 2021)
Tässä harjoituksessa opimme
Toteuttamaan halutunlaisia pyöristyksiä taivutuksia varten
Mallintamaan kappaleen, joka soveltuu ohutlevyosan mallintamiseen toiminnolla pintaketjun offset
Muokkaamaan tangentiaalisten pintojen katkokohtia

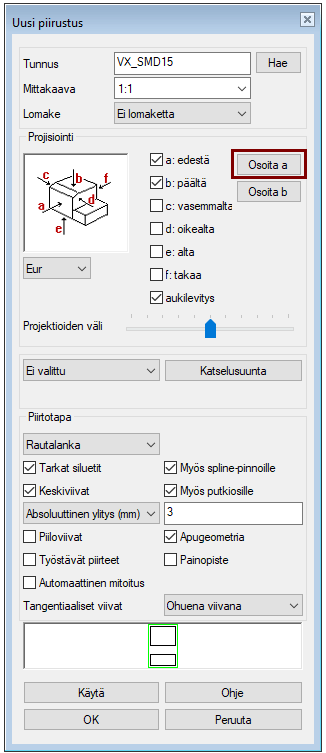

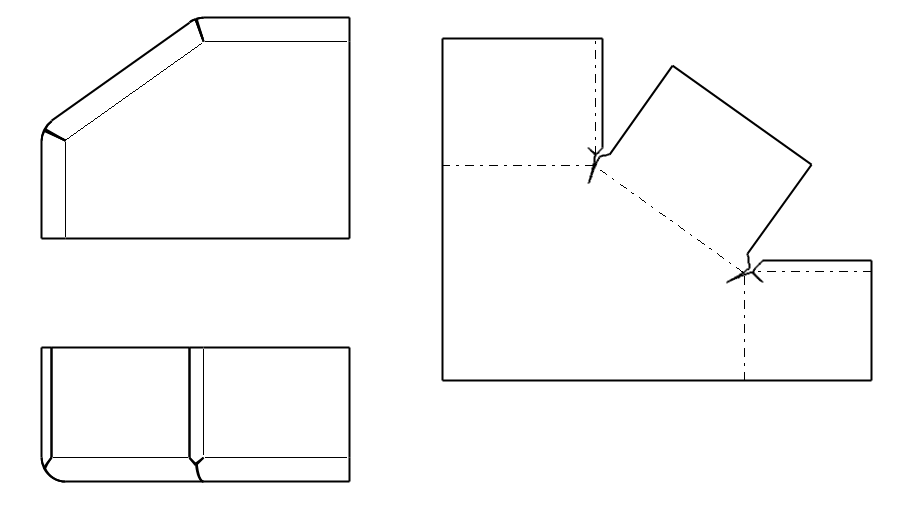

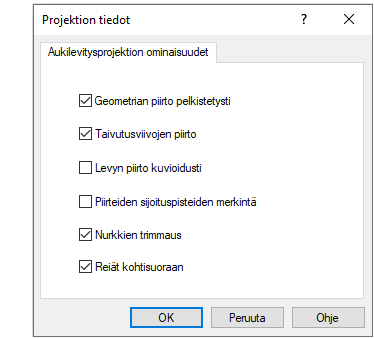

Tekemään aukilevityspiirustus
Käytetyt toiminnot:
Luo uusi osamalli
File > Uusi > Osa

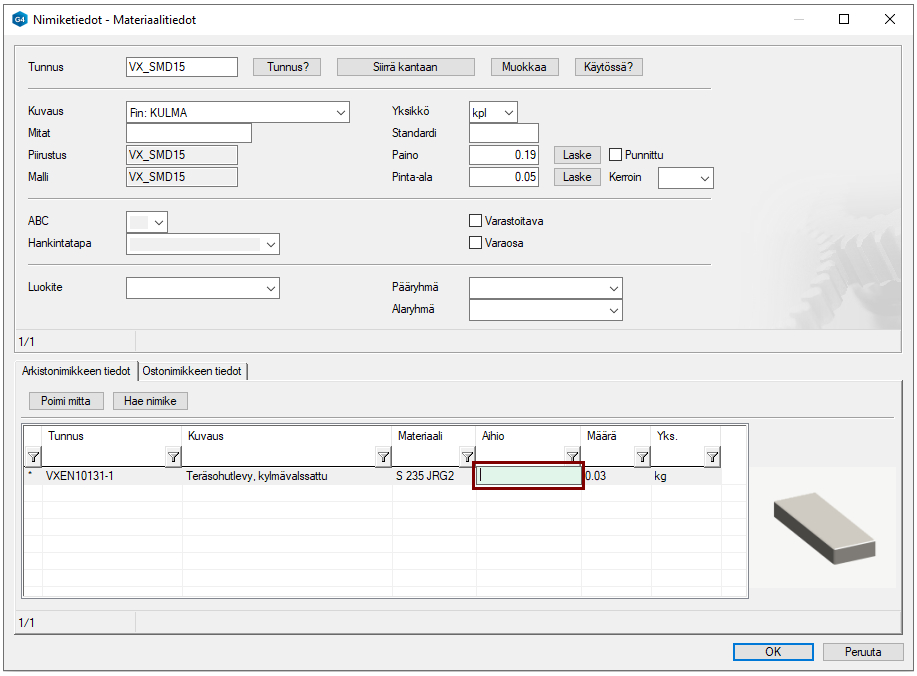

Anna tunnus
Täytä arkistotiedot.
Valitse olemassa oleva projekti tai tee uusi projekti.
Mallinna aihio
Uusi luonnos > Poikittais (YZ)-tasoon.

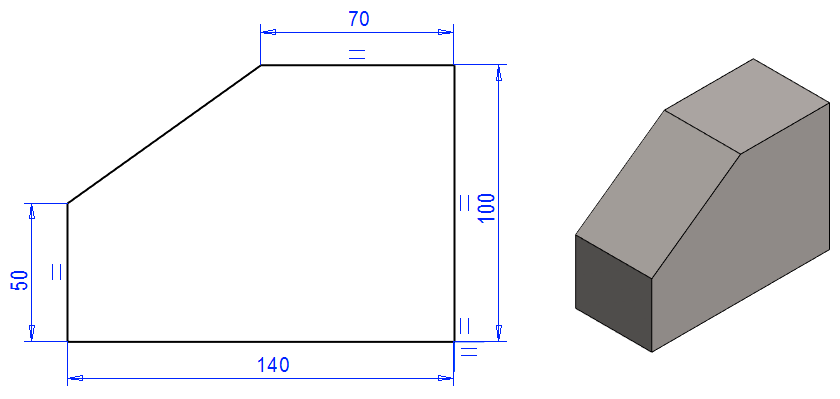

Luonnostele muoto oheisen kuvan mukaan
Piirrä murtoviiva suurin piirtein kuvan mukaan.
Lisää mitta- tai etäisyysehdot.
Lisää tarvittaessa viivoille yhtenevyys- tai yhdensuuntaisuusehdot, jotta luonnos on loppuun saakka määritelty.
Toimenpide
Lisää - Pursotus. Anna mitaksi 60.

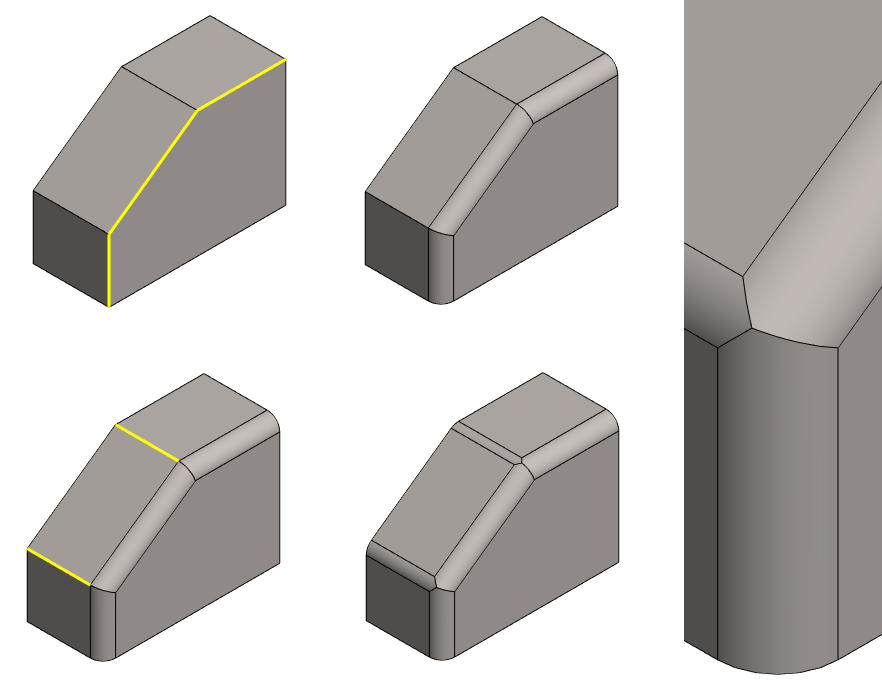

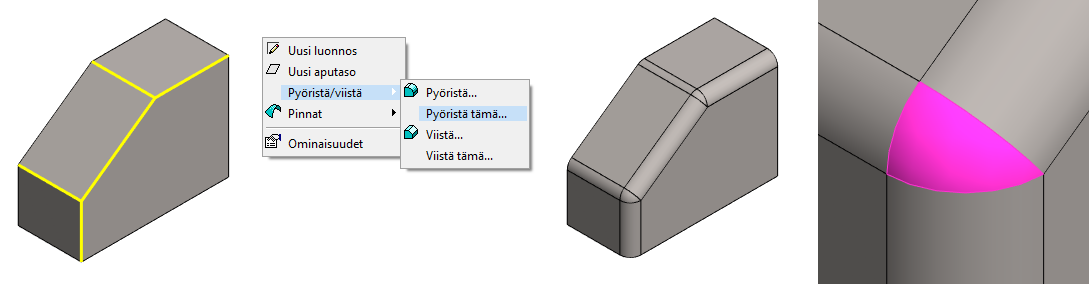

Lisää pyöristykset kahdessa vaiheessa
Valitse kolme lappeen reunaviivaa (Muista Ctrl-näppäin). Kuvan ylärivi oikealla.
Tilannekohtainen toiminto: Pyöristä/Viistä > Pyöristä tämä (Tässä käy myös Pyöristä-toiminto).
Anna pyöristyssäteen suuruudeksi: 10.
Valitse kaksi vaakaviivaa. Kuvan alarivi oikealla.
Tilannekohtainen toiminto: Pyöristä/Viistä > Pyöristä tämä (Tässä Pyöristys-toiminto ei enää kelpaa).
Anna pyöristyssäteen suuruudeksi: 10.
Jos lisäät pyöristykset kerralla
Jos lisäät pyöristykset kerralla, niin pyöristysten yhtymäkohtaan tulee aukilevityskelvoton pallo-pinta.

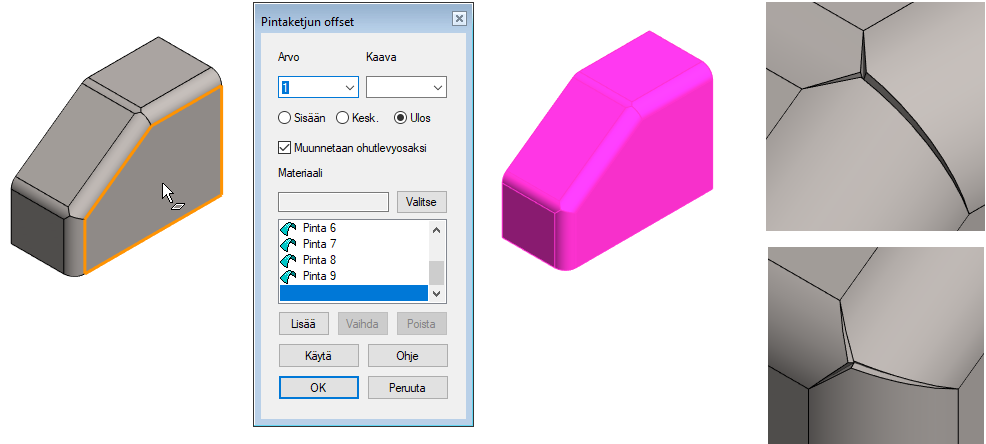

Tee osasta ohutlevyosa pintaketjun offset-toiminnolla

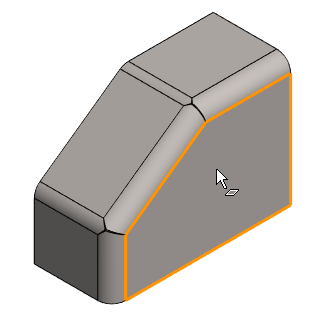

Valitse pinta.
Tilannekohtainen toiminto: Pintaketjun offset.
Ohjelma etsii kaikki tangentiaaliset pinnat ja avaa Pintaketjun offset-dialokin.
Valitse: Ulos (jos mallinsit ontelon) tai Sisään (jos mallinsit kulma-osan ulkopinnan)
Syötä levyn paksuus: 1.
OK.
Aukilevitä malli

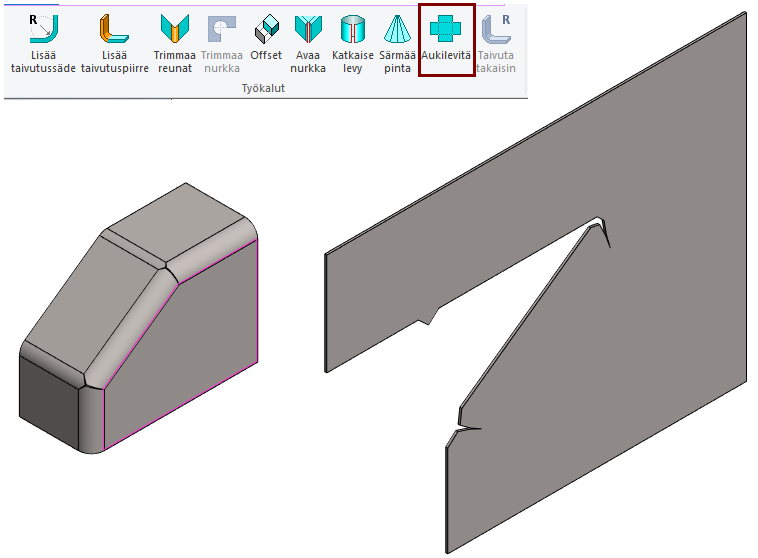

Toiminto: Aukilevitä (Ohutlevy-nauhavalikossa).
Ohjelma pyytää valitsemaan pinnan ja ehdottaa suurinta pintaa.
Hyväksy pinta Valmis-kuittauksella.
-näppäin, hiiren keskinäppäin tai tilannekohtainen toiminto:
Ohjelma "päättää itse" mistä kohdasta tangentiaaliset pinnat "revitään irti toisistaan" ja mistä kohtaa tangentiaaliset pinnat yhdistetään aukilevityksessä.
Jos tämä muoto kelpaa valmistusta varten, niin työ on nimike-tietoja ja piirustusta vaille valmis.
Muokkaa tangentiaalisten pintojen katkokohtia
Poista aukilevitysesitys historiapuusta. Valitse piirre ja tilannekohtainen toiminto: Poista.

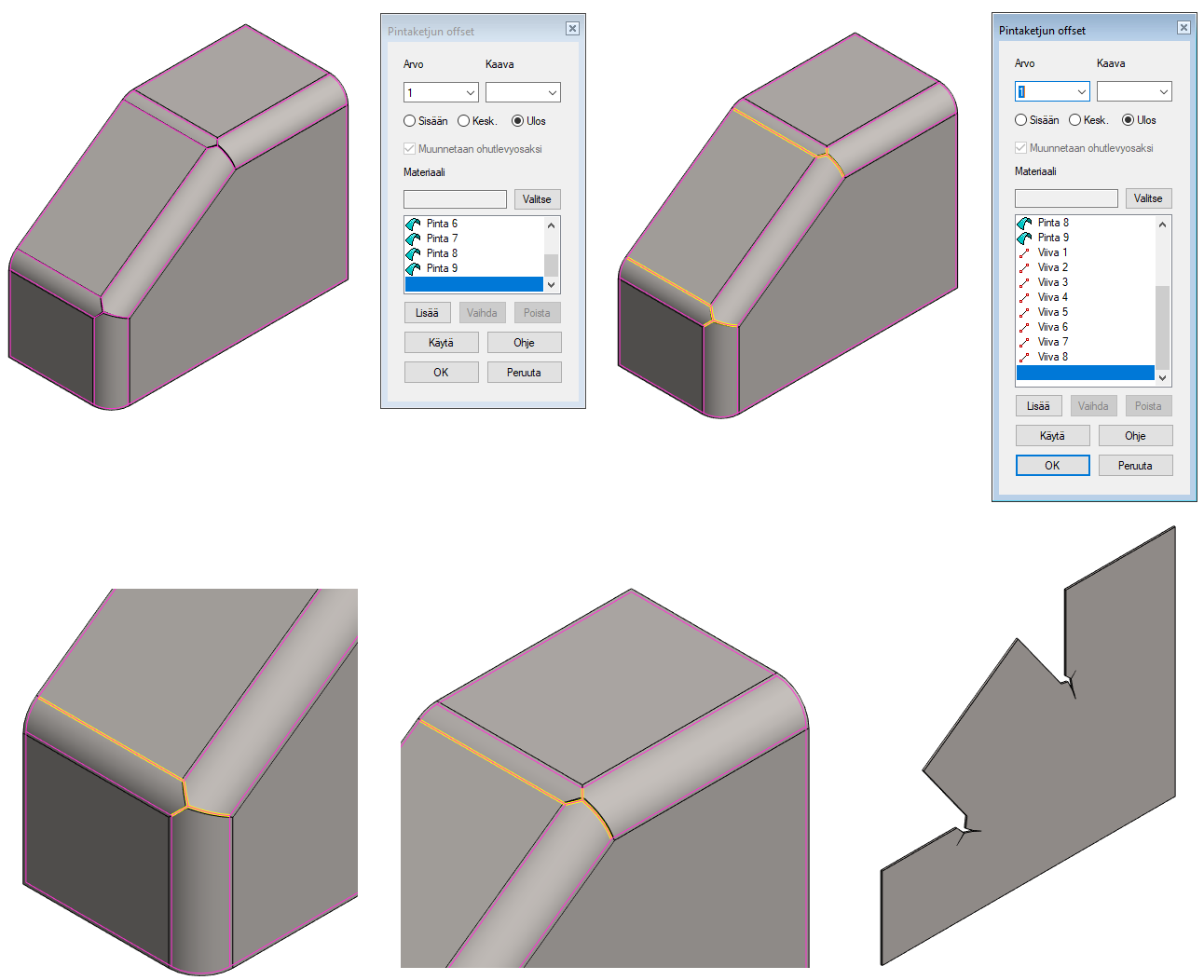

Valitse Pintaketjun offset-piirre ja tilannekohtainen toiminto: Muokkaa piirrettä.
