9. Muovaava piirre

Harjoitus 9: Muovaava piirre

Tässä harjoituksessa opimme

• Tavan tehdä ohutlevypiirre, joka muovaa mallia. Teknisesti piirre poistaa ensin altaan vanhaa peltiä ja lisää sen jälkeen uutta geometriaa malliin.

• Lausekkeiden kirjoituksen kaava-kenttään luonnoksessa ja piirteissä.

• Kahvan lisäyksen malliin. Kahvan avulla piirre myöhemmin paikoitetaan osamalliin.

Luo uusi osamalli

• File > Uusi > Osa

  •  Anna tunnus.

  • Täytä arkistotiedot.

  • Valitse olemassa oleva projekti tai tee uusi projekti.

Mallinna ensimmäinen piirre

• Uusi luonnos > Vaaka (XY)-tasoon.

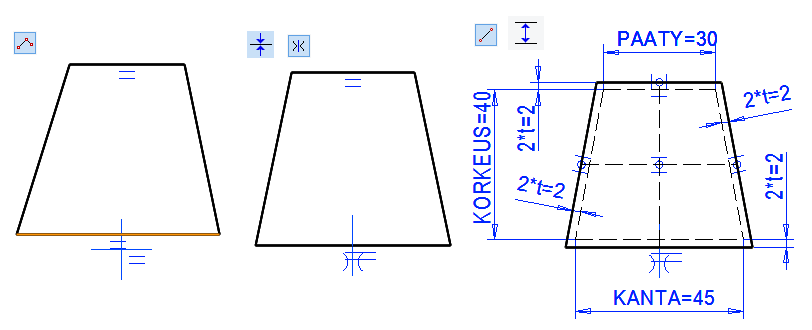

Luonnostele muoto

• Luonnostele muoto


  • Muotoviivalla on piirretty muoto, jonka perusteella tehdään myös (poistava) työkalu.

  • Reunoja kiertävällä ohjauskäyrällä on hahmoteltu muoto, josta kupin reuna alkaa. Se on mitoitettu 2*t (eli 2 * ainevahvuus) päähän aukon reunasta, jotta tuonne mahtuu myöhemmin ainevahvuuden (t) suuruinen pyöristys.

• Anna ohjausviivojen mitoitus.

  • Arvo: 45 ja kaava: KANTA.

  • Arvo: 30 ja kaava: PAATY.

  • Arvo: 40 ja kaava: KORKEUS.

  • Arvo: 2 ja kaava: 2*t

• Piirrä vielä kaksi ohjauskäyrä-viivaa (*1)


  • Esim. pystysuuntainen viiva alaviivan keskeltä yläviivan keskelle.

  • Vaakasuuntainen viiva kahdessa osassa, siten että se lähtee vinon viivan keskeltä vaakasuuntaan ja päättyy pystyviivalle. Ja toinen viiva siitä vaakasuuntaan toiselle vinolle viivalle.

•



Toimenpide

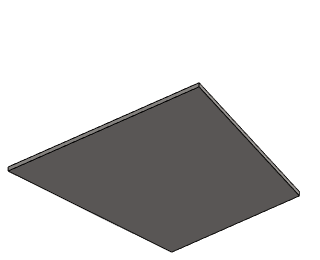

• Lisää - Pursota:

  • Muuta pursotussuunta alaspäin (Jotta vaaka- ja pystysuuntainen ohjauskäyrän viiva jäävät kappaleen pintaan).

  • Pituus: 1 ja kaava: t

Ohjauskäyrät kahvaa varten

Kahva tarvitsee pisteen ja kahvan tulee sijaita piirteen yläpinnassa.

Voit mallintaa kahvaa varten tarvittavat (ohjaus-) viivat myös myöhemmin mallin pintaan, jolloin edellä mainittua pursotuksen suuntaa ei tarvitse muuttaa.

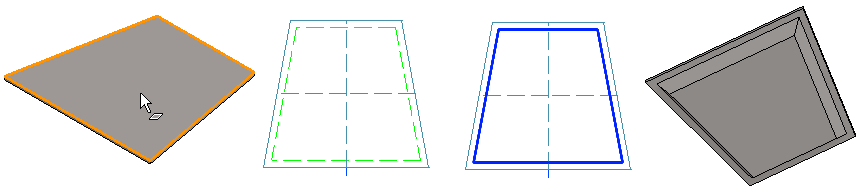

Mallinna kupin raakamuoto

• Valitse levyn alapinta (käännä tarvittaessa mallia).

• Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

• Toiminto: Kopioi viivoja.

• Osoita neljä reunoja kiertävää ohjausviivaa ja kuittaa OK tai



  .

  • Muuta tarvittaessa viivat muotoviivaksi (Ne ovat sitä viivatyyppiä, jolla viimeksi piirsit viivoja).

•

Toimenpide

• Lisää - Pursota:

  • Pituus, arvo: 4 ja kaava: SYV-t.

  • Kartiokkuus: -30 ja kaava -ALFA (Tällä arvolla hallitaan muovaavan piirteen seinämien kulmaa.

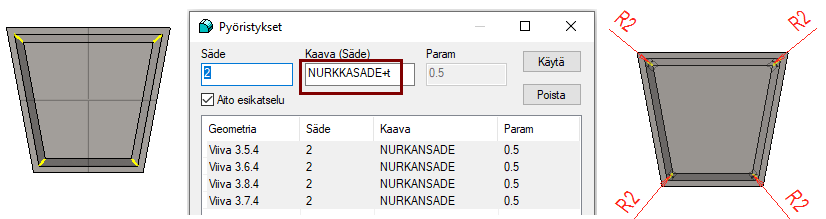

Lisää kupin nurkkien pyöristykset

• Valitse neljä nurkkaviivaa (Muista



  )

• Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä tämä.

• Anna säde: 2 ja kaava: NURKANSADE+t.

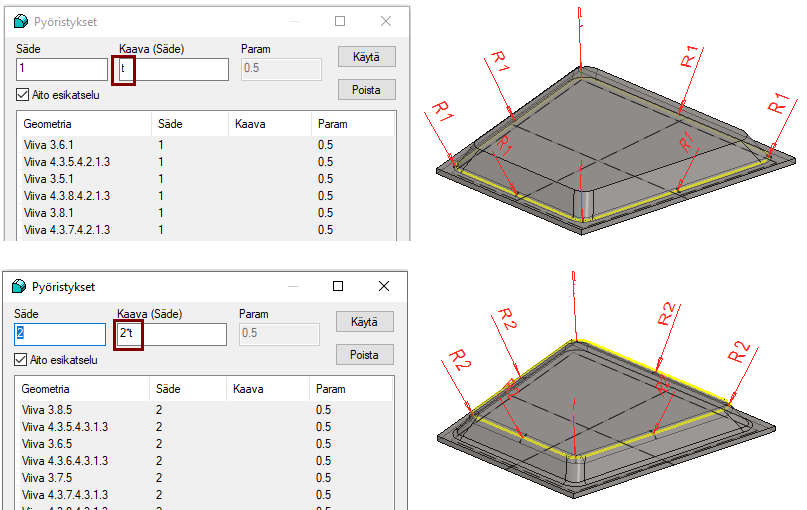

Lisää pyöristysketjut

• Valitse ylemmän kuvan mukaisesta ketjusta yksi viiva.

• Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä.

• Anna säde: 1 ja kaava t.

• OK.

• Valitse alemman kuvan mukaisesta ketjusta yksi viiva.

• Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä.

• Anna säde: 2 ja kaava 2*t.

• OK.

Miksi arvo t?

Tässä harjoituksessa oletetaan, että stanssatun kupin sisäpuoliset reunapyöristykset ovat saman suuruisia, kuin pellin vahvuus, johon kupit stanssataan.

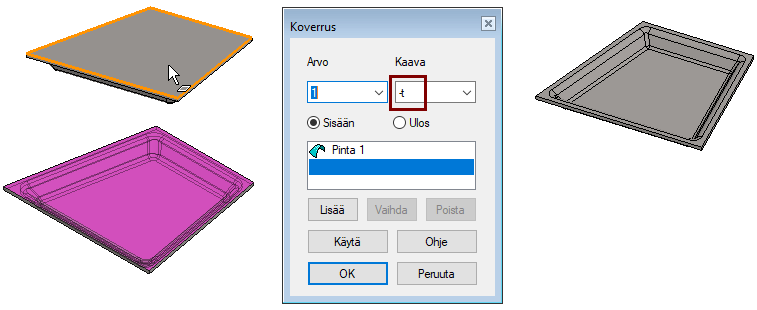

Koverra kupin muoto esiin

• Osoita osan päällyspinta.

• Tilannekohtainen toiminto: Koverra.

  • Valitse suunta: Sisään.

  • Anna arvo 1 ja kaava -t (Huomaa miinus-merkki, joka määrää että koverrus tehdään sisäänpäin).

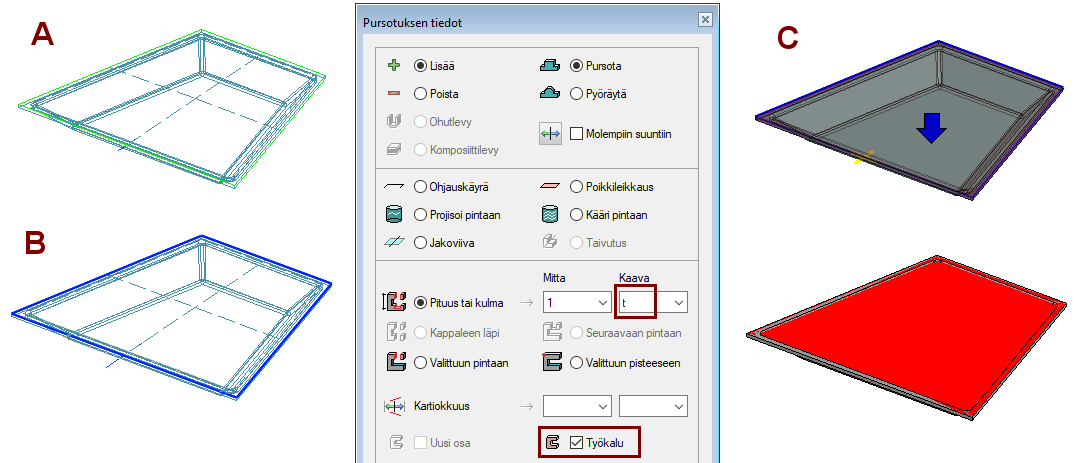

Tee työstävä piirre

• Valitse päällyspinta.

• Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

• Työkalunauhan toiminto: Kopioi viivoja. (Tai tilannekohtainen toiminto: Viiva > Kopioi luonnostasoon).

• Osoita yläpinnan neljä reunaviivaa, kuvassa A.

• OK tai



  kopioi viivat luonnostasoon, kuvassa B.

•

Toimenpide

• Lisää - Pursota.

  • Vaihda pursotussuunta alaspäin, kuvassa C.

  • Pituus 1 ja kaava t.

  • Valitse: Työkalu.

Tallenna malli

Jos jokin mallinnuskohta on mennyt pieleen ja se paljastuu ongelmina varioinnissa, niin takaporttina löytyy tallennettu malli, jota ei vielä ole varioitu.

• File > Tallenna tai paina



  tai





  .

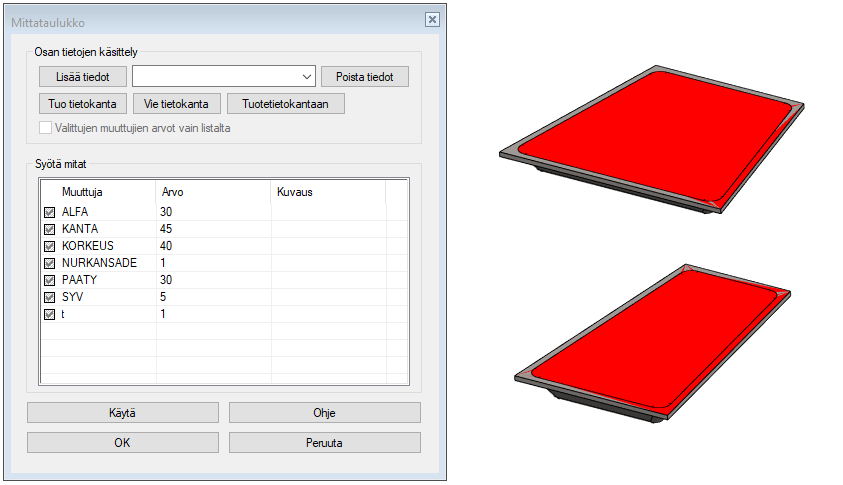

Testaa piirteen variointia

• Tilannekohtainen toiminto: Mittataulukko.

• Syötä erilaisia (järkeviä) arvoja.

• Kokeile muutamia arvoja ja jos osa varioituu oikein, voit edetä tallentamaan piirteen piirrekirjastoon.

  • Muista kokeilla myös levyn paksuutta varioivaa arvoa t.

  • Jos t = 2 on arvon SYV oltava vähintään 5, muuten variointi ei onnistu.

  • Jos t = 3 on arvon SYV oltava vähintään 7.5, muuten variointi ei onnistu.

Muuta piirteen tyyppi ohutlevyksi

• Tilannekohtainen toiminto: Ominaisuudet.

• Muuta ominaisuudet: Normaali > Ohutlevy.

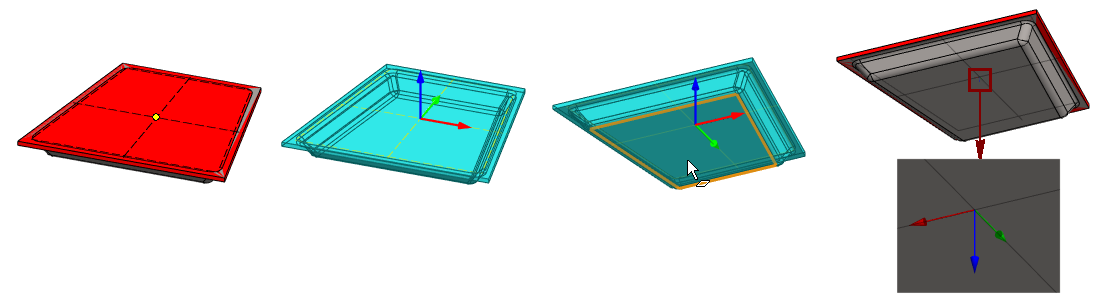

Lisää kahva

• Valitse piste (Piirteen yläpinnalta), esim. viivan päätepiste.

• Tilannekohtainen toiminto: Lisää kahva.


  • Ohjelma lisää kahvan kohtaan koordinaattisymbolin ja kysyy "Sijoituspisteen sidonta: kiinnitä SinZ-suunta osoittamalla pinta tai piste".

• Käännä osaa ja osoita kupin pohjapinta.

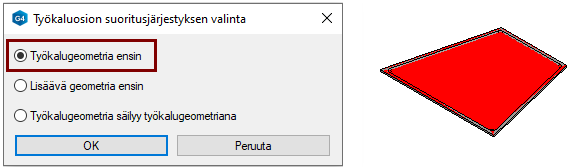

Kirjastoi piirre

• Tilannekohtainen toiminto: Tallenna kirjastoon > Piirteenä.

• Valitse: Työkalugeometria ensin.

• Hyväksy tallennuspaikaksi features-kansio tai mieluummin sen alakansio tai tee sinne ohutlevyn muovaamistyökaluja varten uusi kansio.

• Anna piirteelle nimi.

• Vastaa: Ei, kun ohjelma kysyy "Haluatko piirrettä käyttää aukilevittyvänä".

Tallenna malli

Vaikka piirre onkin tallennettu kirjastoon, niin myös malli kannattaa tallentaa arkistoon, jos vaikkapa haluat myöhemmin jalostaa siitä toisenlaisen piirteen.

• File > Tallenna

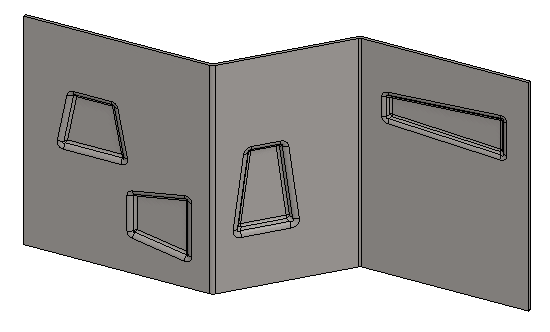

Testaa kirjastopiirrettä

• Tee uusi osamalli

• Tee siihen ohutlevykappale.

  • Luonnostele vaikkapa viivaketju

  • Pursota ohutlevyksi, esim. 1.5mm paksuksi.

• Tilannekohtainen toiminto: Liitä kirjastopiirre > Lisäten ainetta / Poistaen ainetta.

• Päivitä selain, ellei piirrettä löydy.

• Varioi piirteen mittoja.

• Sijoita piirre halutun pinnan päälle ja käännä sitä tarvittaessa apuvalikon avulla ennen pinnan osoitusta.

• Paikoita tarvittaessa tarkemmin ehtojen avulla,
