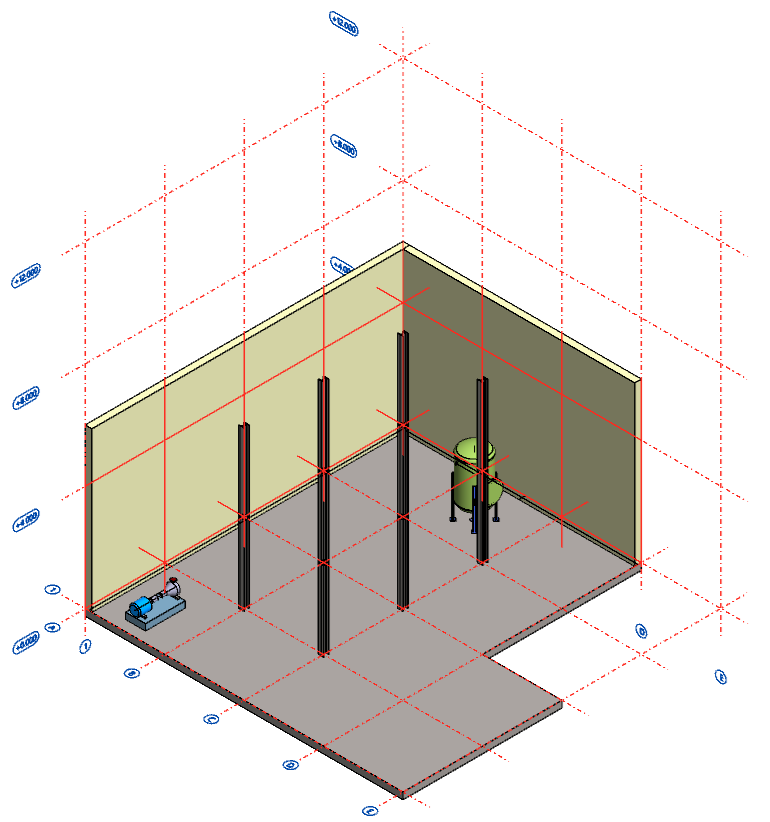

3. Laitteiden sijoittelu kokoonpanoon

Tässä harjoituksessa opimme

• vxz-pakettien käyttö.
• Säiliön lisääminen arkistosta kokoonpanoon.
• Pumpun lisääminen komponenttikirjastosta kokoonpanoon.
• Paikallisen nollapisteen määrittäminen ja hyödyntäminen.
• Lisättävän mallin paikoittaminen kokoonpanoon mittojen avulla.

Käytetyt toiminnot

• Tilannekohtainen toiminto: Lisää > Malli...
• Tilannekohtainen toiminto: Lisää > Komponentti...
• Kierrä z-akselin ympäri
• Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q)
• Mittojen syöttäminen
• Tilannekohtainen toiminto: Ehdot > Kiinnitä
• Tallenna

Lataa säiliön malli

• Lataa tästä säiliön malli EXP-50-Ctank.vxz. (325 KB)
• Raahaa paketti EXP-50-Ctank.vxz latauskansiosta Vertex G4Plant -ohjelman työikkunaan.
• Ohjelma tallentaa säiliön mallin projektiin EXP.
• Voit avata mallin siirron jälkeen, jos haluat.

Avaa pääkokoonpanon malli

• Avaa edellisen harjoituksen pääkokoonpanon malli (EXP-MAIN.vxm).

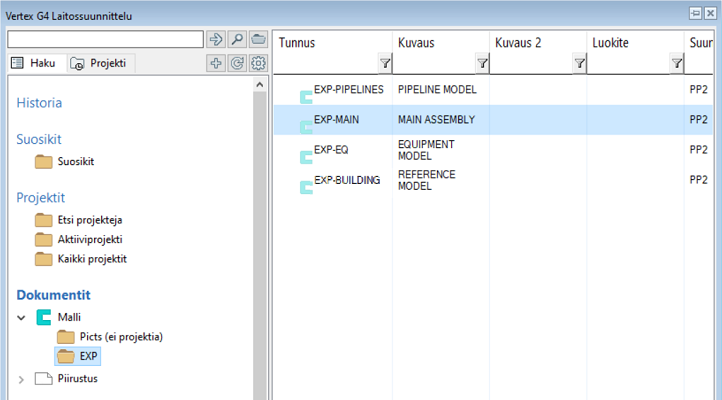

• Avaa yleisselain näppäimellä B ja etsi kohta Dokumentit.
• Dokumentit-kohta jakautuu kahteen pääkansioon Malli ja Piirustus.
• Etsi projektisi kansio kohdasta Malli ja tuplanapsauta päämallisi auki.
• Tutustu selaimien käyttöön tarkemmin täällä.

Muokkaa laite-mallia

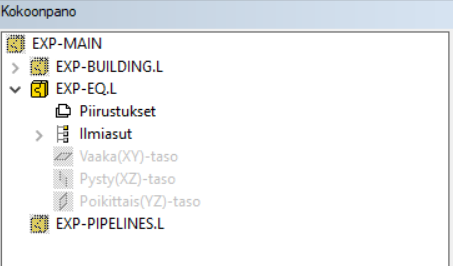

• Valitse laite-malli (EXP-EQ) kokoonpanopuusta.
• Tilannekohtainen toiminto: Muokkaa tai tuplanapsauta rakennus-mallia kokoonpanopuusta.
• Olet nyt muokkaamassa laite-mallin sisältöä. Muiden kokoonpanojen kuvakkeet näkyvät kokoonpanopuuussa epäterävinä ja muokattavissa olevan kokoonpanon kuvake on terävä.

Lisää säiliön malli arkistosta laite-kokoonpanoon

• Tilannekohtainen toiminto: Lisää > Malli...
• Kansio Malli > Etsi projektin EXP kansio
• Tiedosto EXP-50-Ctank > Tuplanapsauta tai raahaa ja pudota

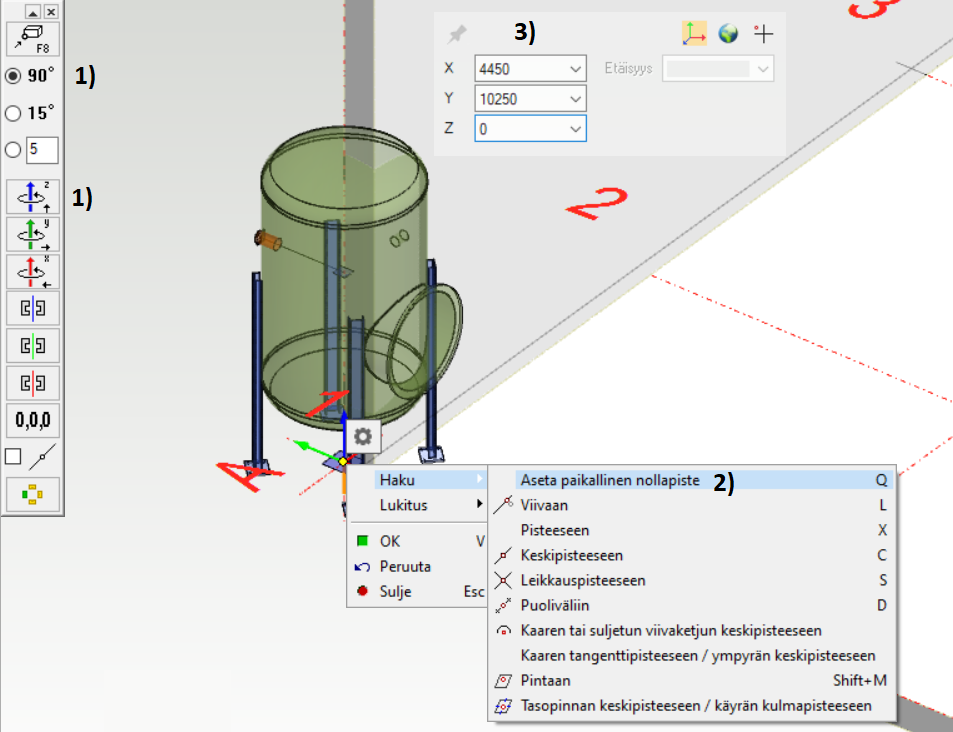

• Kierrä säiliö kerran 90 astetta Z-akselin ympäri, kuvassa 1)
• Siirrä kursori mallin origoon > Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q), kuvassa 2).
• Olet nyt asettanut paikallisen nollapisteen valittuun pisteeseen. Seuraavaksi säliötä siirretään tämän pisteen suhteen kokoonpanossa.
• Syötä siirtymä näppäimistön numeronäppäimillä, kuvassa 3). Saat koordinaatti-ikkunan näkyville, kun aloitat mittojen syöttämisen näppäimistön numeronäppäimillä.

  • X = 4450
  • Y = 10250
  • Z = 0
  • Lopuksi Enter.
• Huom! Älä tee suuntalukituksia pääakseleiden suuntaan ennen mittojen syöttämistä. Tällöin pääset syöttämään vain etäisyyden origosta valitun akselin tai viivan suuntaan.
• Hyväksy paikka > Tilannekohtainen toiminto: OK.
• Sulje selain tai sulje toiminto Esc-näppäimellä.
• Säiliön on kokoonpanon ensimmäinen malli, joten se on automaattisesti kiinnitetty. Näet kokoonpanopuussa pienen lukon tankin mallin symbolissa.



Lisää pumpun malli komponenttikirjastosta laite-kokoonpanoon

• Tilannekohtainen toiminto: Lisää > Komponetti...
• Valitse kansio Plant > Laitteet > Pumput.
• Valitse komponentti Vertical-Pump.
• Valitse koko KSB-Etanorm-080-065-315 > OK

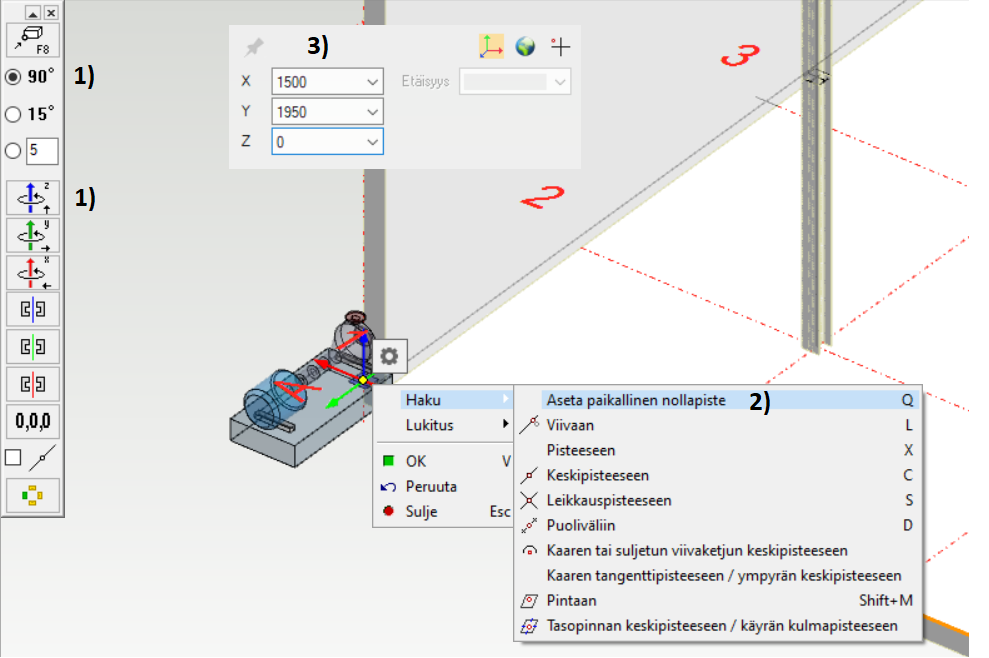

• Kierrä pumppua kahdesti 90 astetta Z-akselin ympäri, kuvassa 1).
• Siirrä kursori mallin origoon > Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q), kuvassa 2).
• Olet nyt asettanut paikallisen nollapisteen valittuun pisteeseen. Seuraavaksi pumppua siirretään tämän pisteen suhteen kokoonpanossa.
• Syötä siirtymä näppäimistön numeronäppäimillä, kuvassa 3):
  • X = 1500
  • Y = 1950
  • Z = 0
  • Lopuksi Enter.
• Hyväksy paikka > Tilannekohtainen toiminto: OK.
• Sulje selain tai sulje toiminto Esc-näppäimellä.
• Valitse pumppu mallista tai kokoonpanopuusta:
  • Tilannekohtainen toiminto: Ehdot > Kiinnitä.

• Valitse pumppu mallista tai kokoonpanopuusta:

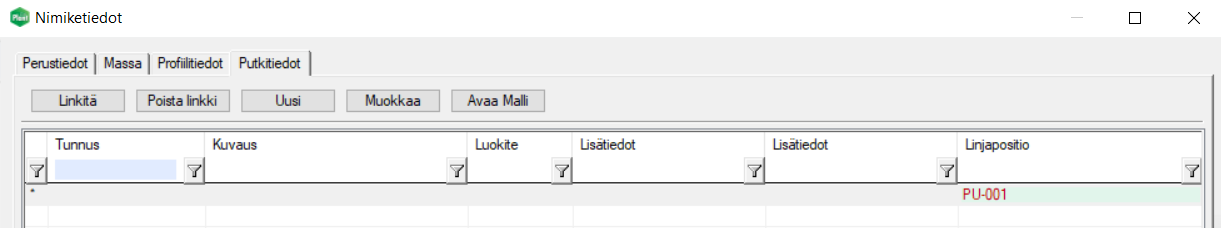

  • Tilannekohtainen toiminto: Nimiketiedot... > Välilehti Putkitiedot > Kirjoita kenttään Linjapositio teksti PU-001 > Sulje ikkuna Nimiketiedot lopuksi OK-painikkeella.
  • Putkilinjan isometriin tulee tieto, että linja liittyy positioon PU-001.

Tallenna malli

• Palaa pääkokoonpano tasolle > Työikkuna > Hiiren oikea painike  > OK. Tämä tallentaa samalla alikokoonpanoon tehdyt muutokset arkistoon.
• Tallenna myös pääkokoonpano: Tiedosto> Tallenna tai napsauta



  tai näppämistöltä



  +



  .

Voit ladata tästä tarvittaessa harjoituksen 3 lopputuloksen (EXP-EQ.vxz). (651 KB)

Tämä siirtopaketti perustaa projektin EXP ja ja lisää arkistoon mallit EXP-EQ ja EXP-50-Ctank.

Mikäli teit jo harjoituksen itse, niin tämän siirtopaketin käyttö ei ole suositeltavaa ellet nimennyt projektiasi ja mallejasi eri tavalla kuin harjoituksessa kehotettiin.
