5. Primääri- ja sekundäärikannakointi

Tässä harjoituksessa opimme

• Primäärikannakkeen lisääminen.

• Sekundäärikannakkeen lisääminen.

• Kannakkeen positiointi.

Käytetyt toiminnot

• Lisää primäärikannake

• Projektio päältä

• Tilannekohtainen toiminto: Ehdot > Kiinnitä

• Tilannekohtainen toiminto: Sulje

• Varioituvien sekundäärikannakkeiden lisäys

• Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q).

• Tilannekohtainen toiminto: Lukitus > Z akselille (O).

• Tilannekohtainen toiminto: Mittataulukko

• Positiot > Aseta kannakepositio

• Tallenna

Avaa pääkokoonpanon malli

• Avaa harjoituksen pääkokoonpanon malli (EXP-MAIN.vxm).

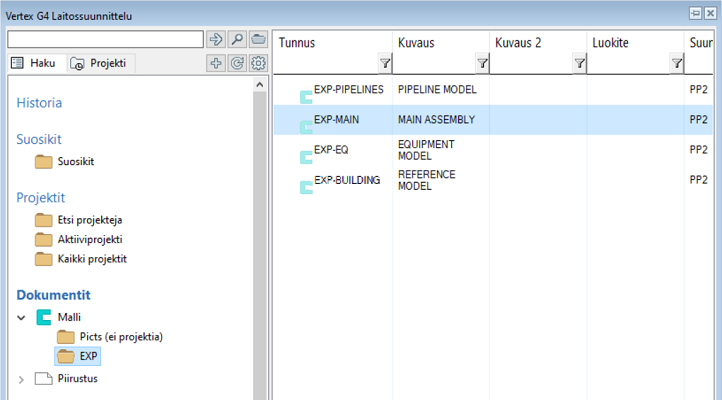

• Avaa yleisselain näppäimellä B ja etsi kohta Dokumentit.

• Dokumentit-kohta jakautuu kahteen pääkansioon Malli ja Piirustus.

• Etsi projektisi kansio kohdasta Malli ja tuplanapsauta päämallisi auki.

• Tutustu selaimien käyttöön tarkemmin täällä.

Muokkaa putkisto-mallia

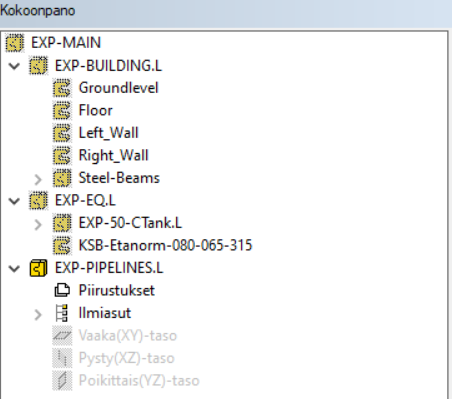

• Valitse putkisto-malli (EXP-PIPELINES) kokoonpanopuusta.

• Tilannekohtainen toiminto: Muokkaa tai tuplanapsauta rakennus-mallia kokoonpanopuusta.

• Olet nyt muokkaamassa putkistot-mallin sisältöä. Muiden kokoonpanojen kuvakkeet näkyvät kokoonpanopuuussa epäterävinä ja muokattavissa olevan kokoonpanon kuvake on terävä.

Primäärikannakkeen lisäys

Lisätään putkilinjalle kolme tavallista liukukannaketta linjaviivojen 2, 3 ja 4 kohdalle.

Kannaketyypin valinta ja tietojen määritys

• Työkalu Lisää Primäärikannake, kuvassa 1).

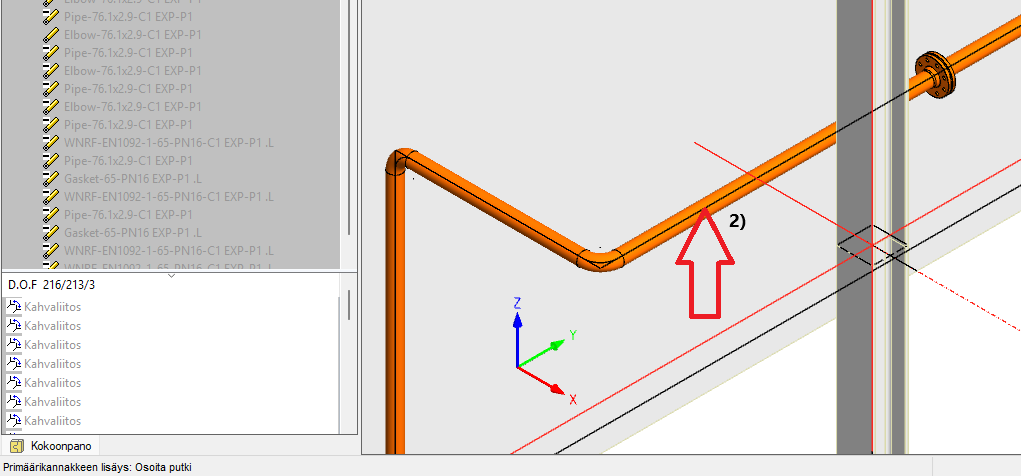

• Osoita putki eli se suora putken osuus, jolle kannakkeen lisäät, kuvassa 2).

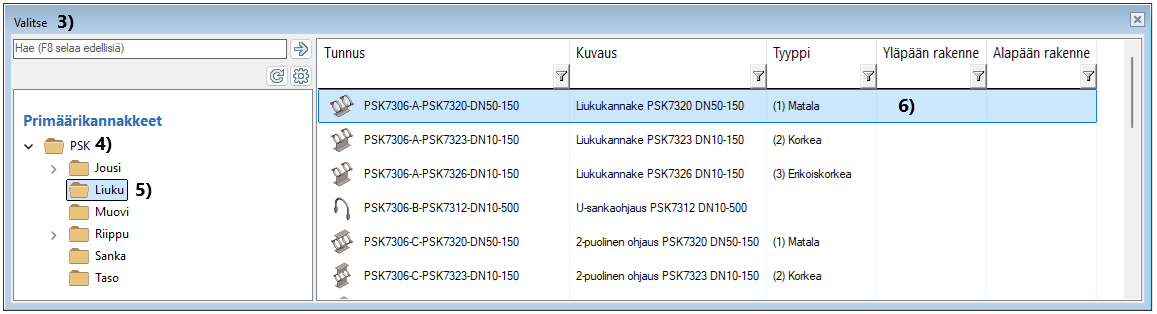

• Valitse-ikkuna aukeaa, kuvassa 3).

• Valitse kansio PSK ja sieltä kansio Liuku, kuvassa 4) ja 5).

• Valitse kannake PSK7306-A-PSK7320-DN50-150 tuplanapsauttamalla ko. riviä, kuvasssa 6).

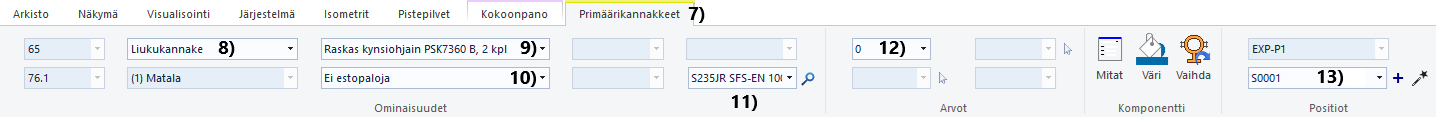

• Määritä seuraavaksi primäärikannakkeen ominaisuudet Primäärikannakkeet-välilehdellä, kuvassa 7).

  • Tietyt ominaisuudet tulevat automaattisesti esim. nimelliskoko ja tyyppi.

  • Tietyt kentät liittyvät riippukannakkeiden ominaisuuksiin esim. kuormitusluokka, joten ne eivät ole valittavissa.

  • Valitse kiinnitykseksi Liukukannake, kuvassa 8).

  • Valitse kynsiohjaimiksi Raskaat kynsiohjaimet, kuvasssa 9).

  • Valitse estopaloiksi Ei estopaloja, kuvassa 10).

  • Materiaali-kenttä tulee automaattisesti tietokannasta, mutta sen voi tarvittaessa vaihtaa, kuvassa 11).

  • Sangan asennuskulma on oletuksena 0 astetta. Voit tarvittaessa muuttaa sitä, kuvassa 12).

  • Kirjoita kannakkeen positioksi S0001 tai napsauta plus-merkkiä saadaksesi primäärille positio, kuvassa 13).

• Paikoitamme kannakkeen seuraavassa vaiheessa.

Primäärikannakkeiden paikoittaminen putkilinjalle

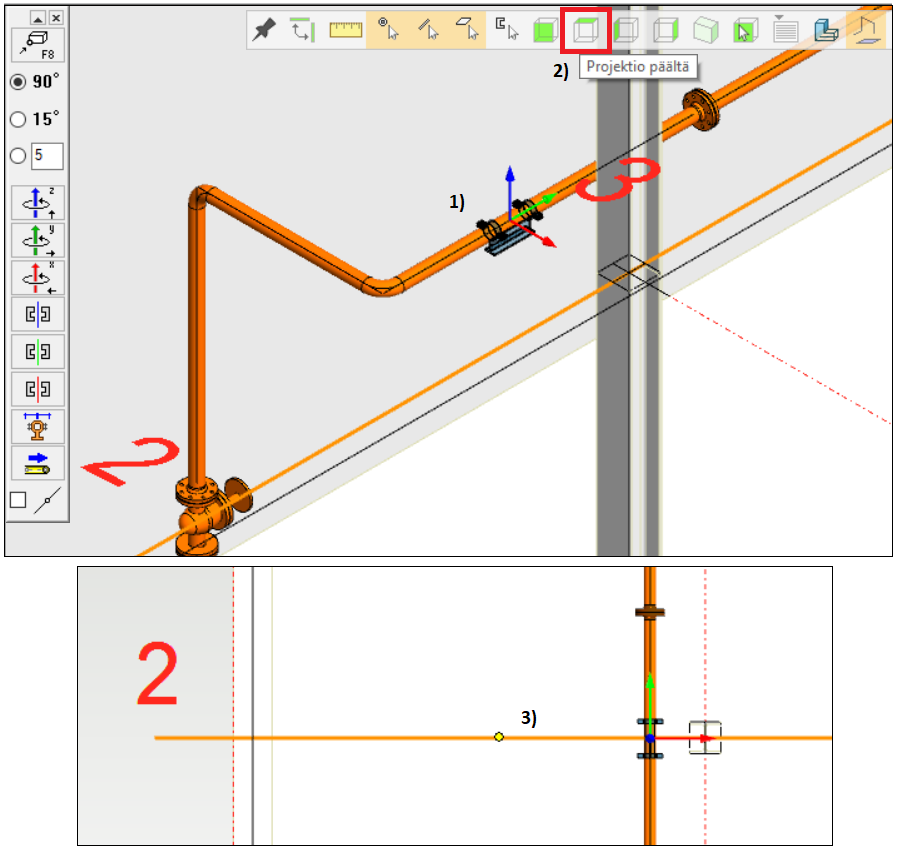

• Edellisen vaiheen työvaiheiden jälkeen primäärikannake seuraa nyt valitun suoran putkiosuuden keskilinjaa ja kursorin liikkeitä, kuvassa 1).

• Napsauta tämän jälkeen työkalunauhasta painiketta Projektio päältä, kuvassa 2).

• Osoita nyt linjaviiva 2 geometriasta, kuvassa 3) > Ohjelma lisää tähän kohtaa ensimmäisen kannakkeen.

• Kannakkeen lisäys on yhä päällä > Määritä kannakkeen positioksi S0002, edellisen vaiheen kuvassa 13).

• Osoita linjaviiva 3 > Ohjelma lisää tähän kohtaa toisen kannakkeen.

• Kannakkeen lisäys on yhä päällä > Määritä kannakkeen positioksi S0003, edellisen vaiheen kuvassa 13).

• Osoita linjaviiva 4 > Ohjelma lisää tähän kohtaa kolmannen kannakkeen.

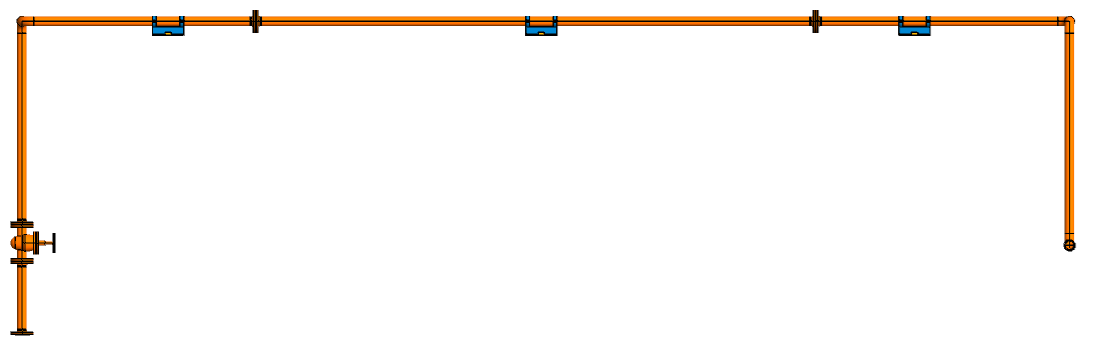

• Kolmas ja viimeinen kannake on nyt paikoillaan.

• Tilannekohtainen toiminto: Sulje.

• Valitse kaikki kannakkeet ja estopalat kokoonpanopuusta (Ctrl + hiiren vasen painike) >Tilannekohtainen toiminto: Ehdot > Kiinnitä.

Sekundäärikannakkeen lisäys

Lisätään kolmelle primäärikannakkeelle sopivat sekundäärikannakkeet hyödyntäen varioituvia kannakemalleja ja pilareja.

Sekundäärikannakkeiden paikoittaminen pilarilinjalle

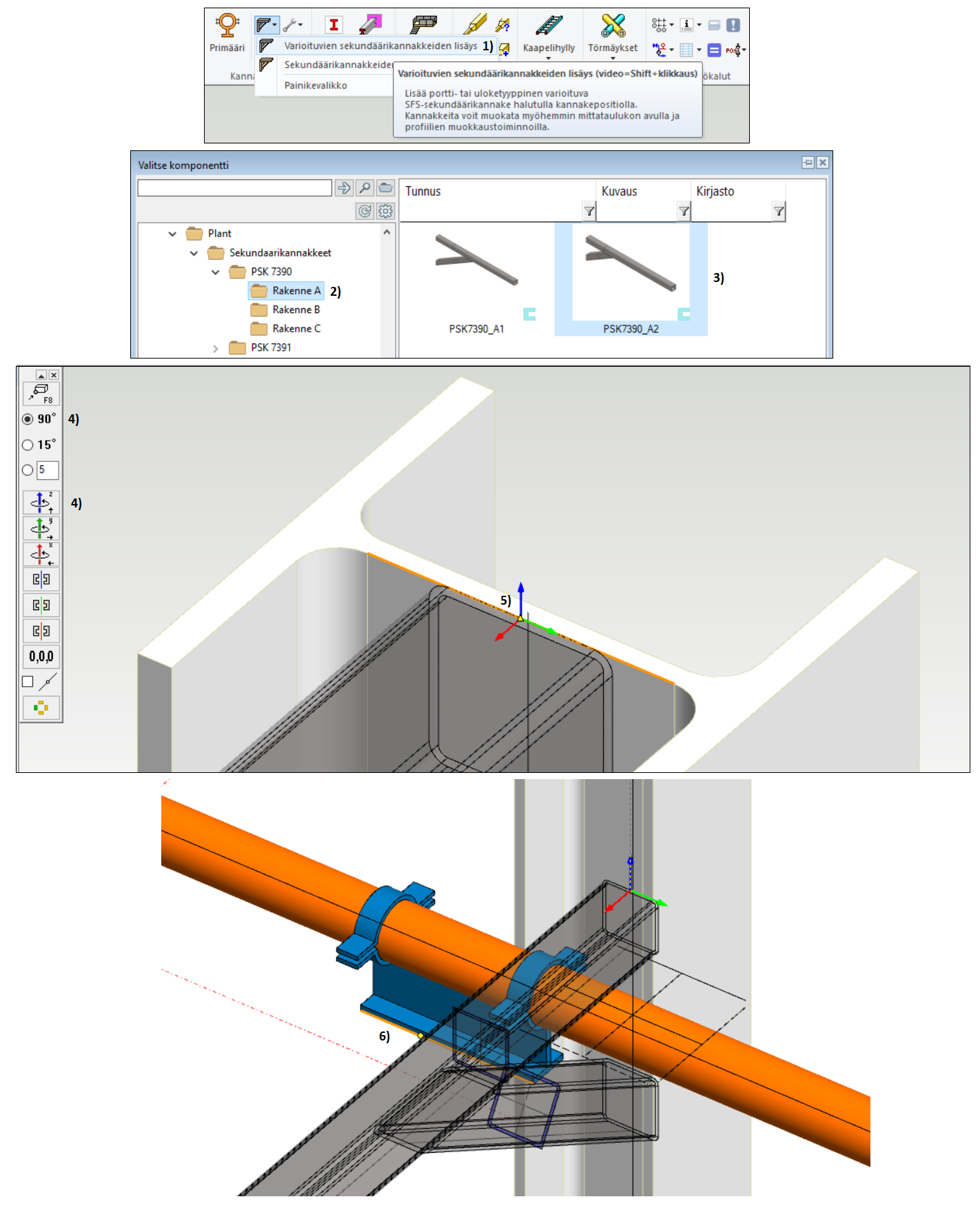

• Työkalu Varioituvien sekundäärikannakkeiden lisäys, kuvassa 1).

• Valitse kansio plant > Sekundaarikannakkeet > PSK 7390 >Rakenne A, kuvassa 2).

• Valitse kannake PSK7390_A2 ja tuplanapsauta, kuvassa 3).

• Kuittaa Mittataulukko-ikkuna OK-painikkeella kiinni.

• Sekundaarikannake näkyy nyt kursorin päässä.

• Kierrä kannaketta kaksi kertaa 90 astetta Z-askelin ympäri, kuvassa 4).

• Käännä kokoopanoa niin, että näet linjaviivojen risteyksessä 2-B olevan pilarin yläpään.

• Vie kursori kyseisen pilarin yläpäähän ja etsi viivan keskipiste kuten kuvan kohdassa 5).

• Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q).

• Tilannekohtainen toiminto: Lukitus > Z akselille (O).

• Osoita primäärikannakkeen pohjasta piste, viiva tai pinta, kuvassa 6).

• Ohjelma lisää tähän kohtaa ensimmäisen sekundäärikannakkeen.

• Toista paikallisen nollapisteen asetus ja sekudäärin paikoitus linjaviivaston risteyksissä 3-B ja 4-B oleville pilareille.

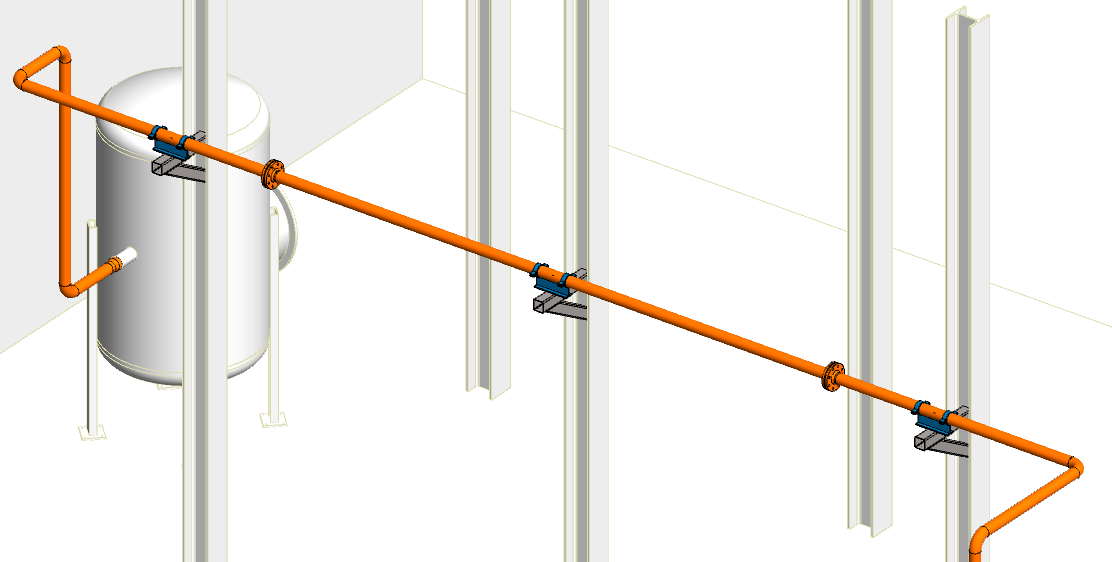

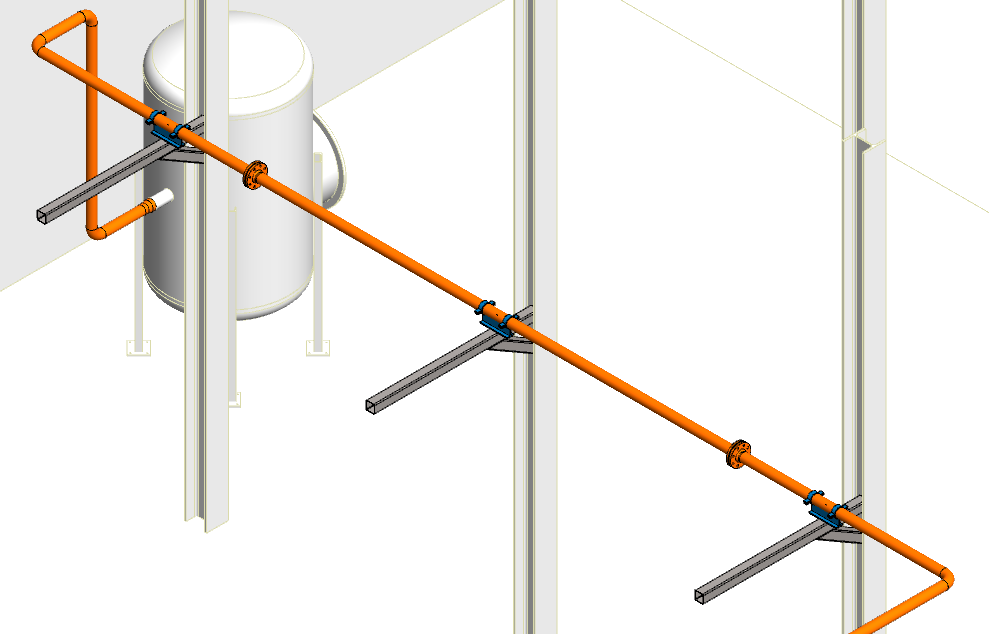

• Näin kokoonpanossa on lopulta kolme sekundäärikannaketta.

Sekundäärikannakkeiden muokkaaminen ja kiinnittäminen

• Valitse yksi sekundäärikannakkeista kokoonpanopuusta ja tuplanapsauta mallia tai tilannekohtainen toiminto: Mittataulukko.

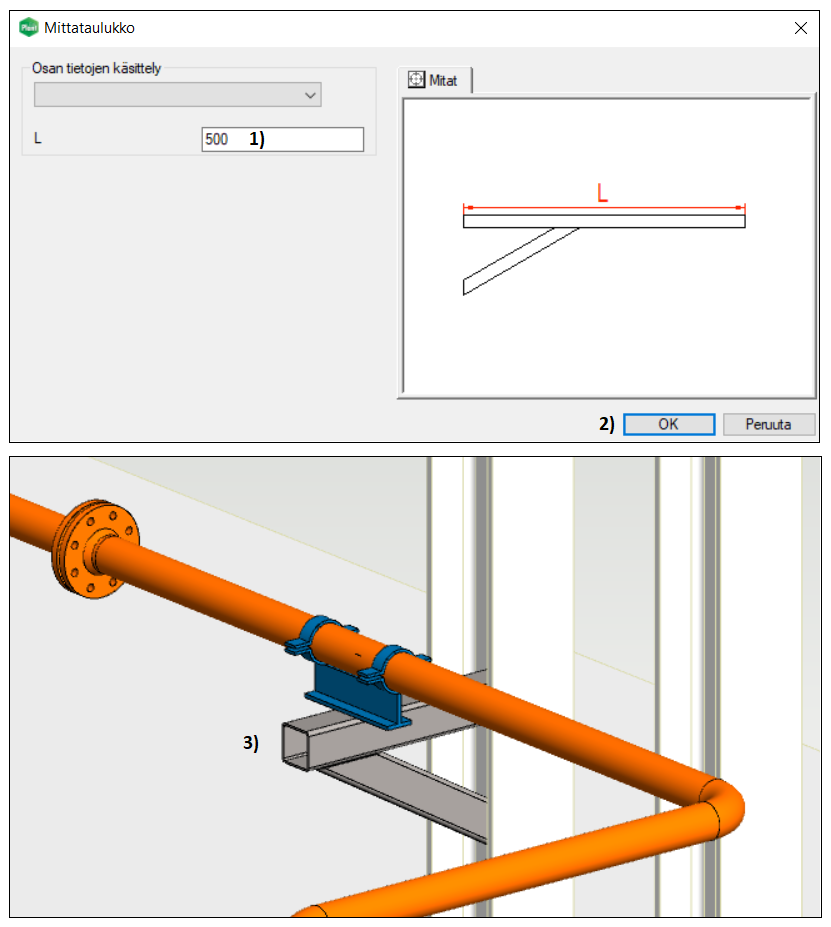

• Muuta Mittataulukko-ikkunan kenttään L arvo 500, kuvassa 1).

• Sulje ikkuna OK-napilla, kuvassa 2).

• Kannakkeen vaakaprofiilin mitta muuttuu vastaamaan 500 mm, kuvassa 3).

• Toista kahdelle muulle sekundäärikannakkeelle.

• Valitse kaikki kannakkeet joko mallista tai kokoonpanopuusta (Ctrl + hiiren vasen painike) >Tilannekohtainen toiminto: Ehdot > Kiinnitä.

Kannakkeiden positiointi

• Primäärikannakkeet voi positioida myös paikoituksen jälkeen. Sekundäärikannakkeet voi positioida vain tällä tekniikalla.

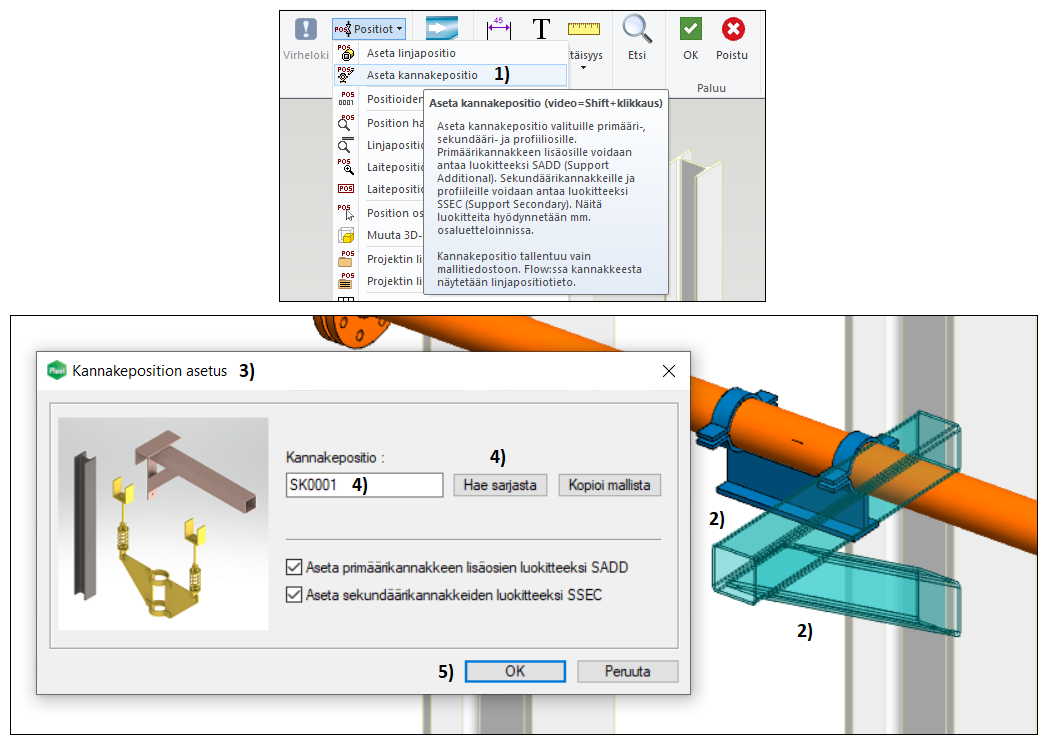

• Työkalu Positiot > Aseta kannakepositio, kuvassa 1).

• Seuraava toimenpide on: Osoita kannakepositioon kuuluvat osat mallista. Mikäli sekundäärikannakkeeseen kuuluun useampi osa, niin ne tulee osoittaa yksitellen, kuvassa 2).

• Hyväksy valitut osat > Tilannekohtainen toiminto: OK.

• Ikkuna Kannekeposition asetus aukeaa, kuvassa 3) > Syötä Kannakepositio käsin tai käytä toimintoa Hae sarjasta, kuvassa 4) > Sulje ikkuna OK-painikkeella, kuvassa 5).

• Positioi haluamasi kannakkeet.

• Tilannekohtainen toiminto: Sulje.

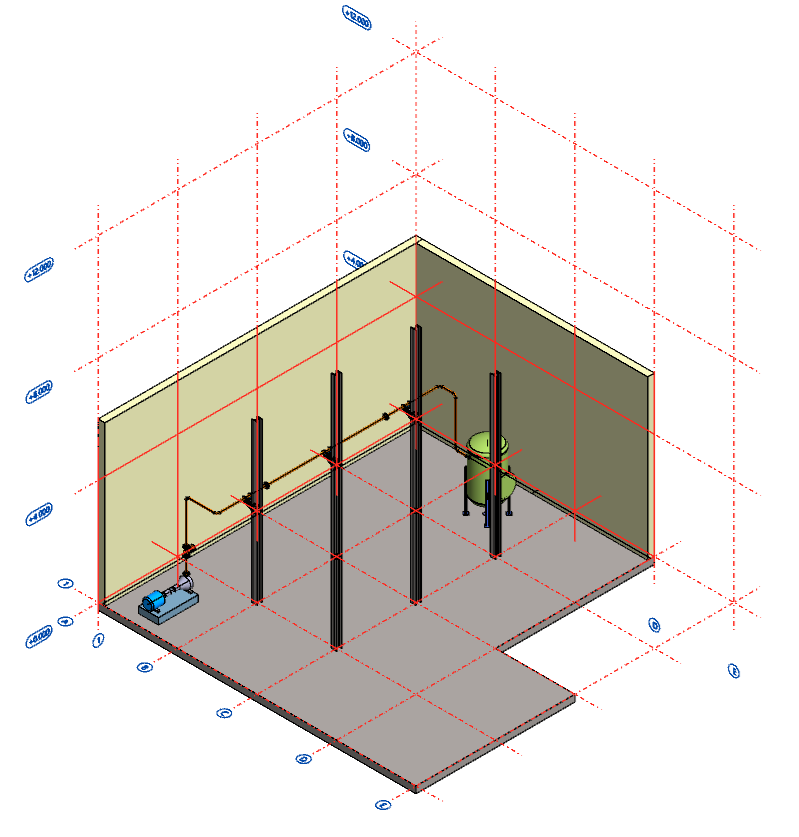

• Kannakointi on nyt valmis.

Tallenna malli

• Palaa pääkokoonpano tasolle > Työikkuna > Hiiren oikea painike  > OK. Tämä tallentaa samalla alikokoonpanoon tehdyt muutokset arkistoon.

• Tallenna myös pääkokoonpano: Tiedosto> Tallenna tai napsauta  tai näppämistöltä + .

Voit ladata tästä tarvittaessa harjoituksen 5 lopputuloksen (EXP-PIPELINES.vxz). (575 KB)

Tämä siirtopaketti perustaa projektin EXP ja lisää arkistoon mallin EXP-PIPELINES, jossa on nyt mukana myös kannakkeet.

Mikäli teit jo harjoituksen itse, niin tämän siirtopaketin käyttö ei ole suositeltavaa ellet nimennyt projektiasi ja mallejasi eri tavalla kuin harjoituksessa kehotettiin.
