4. Putkilinjojen mallinnus

Tässä harjoituksessa opimme

• Putken reitittäminen ja reitittämisen aikana hyödynnettävät työkalut.
• Putkikomponenttien lisääminen putkilinjalle ja laitteelle.
• Putkilinjan positioiminen.

Käytetyt toiminnot

• Lisää putkikomponentti > Lisää kartio
• Lisää putkikomponentti > Lisää laippa
• Linjaposition asetus
• Lisää putkilinja
• Mittojen syöttäminen
• Ruuvien pituuden laskenta
• Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q)
• Tilannekohtainen toiminto: Lukitus > X akselille (U)
• Tilannekohtainen toiminto: Lukitus > Y akselille (I)
• Tilannekohtainen toiminto: Lukitus > Z akselille (O)
• Tilannekohtainen toiminto: Ehdot > Kiinnitä
• Tilannekohtainen toiminto: Leikepöytä > Kopioi
• Tilannekohtainen toiminto: Leikepöytä > Liitä
• Tilannekohtainen toiminto: Putkistot > Aseta linjapositio
• Tallenna

Avaa pääkokoonpanon malli

• Avaa edellisen harjoituksen pääkokoonpanon malli (EXP-MAIN.vxm).

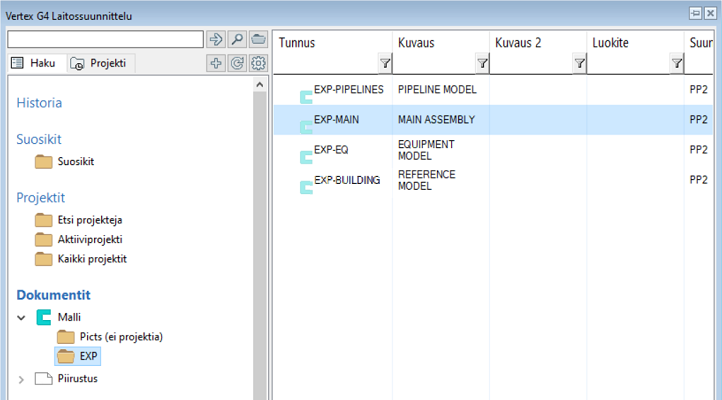

• Avaa yleisselain näppäimellä B ja etsi kohta Dokumentit.
• Dokumentit-kohta jakautuu kahteen pääkansioon Malli ja Piirustus.
• Etsi projektisi kansio kohdasta Malli ja tuplanapsauta päämallisi auki.
• Tutustu selaimien käyttöön tarkemmin täällä.

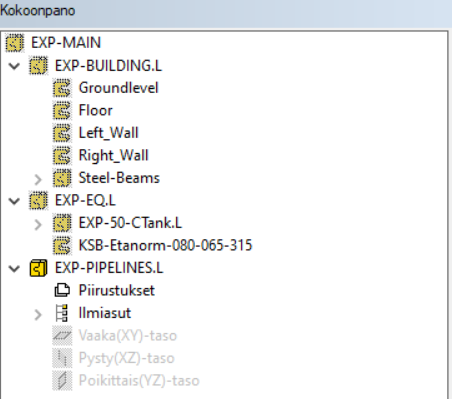

Muokkaa putkisto-mallia

• Valitse putkisto-malli (EXP-PIPELINES) kokoonpanopuusta.
• Tilannekohtainen toiminto: Muokkaa tai tuplanapsauta rakennus-mallia kokoonpanopuusta.
• Olet nyt muokkaamassa putkistot-mallin sisältöä. Muiden kokoonpanojen kuvakkeet näkyvät kokoonpanopuuussa epäterävinä ja muokattavissa olevan kokoonpanon kuvake on terävä.

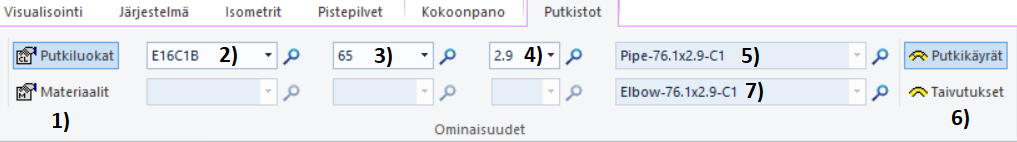

Toiminnon Lisää putkilinja perusteet

• Työkalu Lisää putkilinja löytyy välilehdeltä Kokoonpano ryhmästä Putkistot.
• Reititettävän putken ominaisuudet:
  • Ominaisuudet voi valita joko Putkiluokan (suositeltava) tai Materiaalin perusteella, kuvassa 1).
  • Seuraava kenttä on Putkiluokka, jonka voit valita joko pudotusvalikosta tai suurennuslasin avulla, kuvassa 2).
  • Nimelliskoko (DN), kuvassa 3).
  • Seinämän paksuus, kuvassa 4).
  • Putken Nimike, kuvassa 5). Mikäli useampi putkinimike vastaa hakuehtoja, löydät vaihtoehdot suurennuslasin avulla.
  • Käytetäänkö nurkissa Putkikäyriä (oletus) vai Taivutuksia, kuvassa 6).
  • Käyrän nimike, kuvassa 7).

• Putkikomponentit liittyvät toisiinsa ns. putkikahvoilla, kun reitität putkilinjaa ja lisäät putkikomponentteja linjalle.
• Putkenvedon lähtöpiste voi olla esim. putkikahva tai viitepiste geometriassa.
• Putkenvedossa reititetään putken keskilinjaa nurkkapisteestä nurkkapisteeseen. Suunnan muuttuessa ohjelma sovittaa käyrän tai taivutuksen nurkkaan lyhentäen jo reititettyä putkea.
• Reititystä helpottavia työkaluja löydät tilannekohtaisista toiminnoista Haku ja Lukitus.
• Hyödyllisiä pikanäppäimiä:
  • Aseta paikallinen nollapiste pikanäppäimellä Q.
  • Lukitus x-akselin suuntaisesti pikanäppäimellä U.
  • Lukitus y-akselin suuntaisesti pikanäppäimellä I.
  • Lukitus y-akselin suuntaisesti pikanäppäimellä O.
  • Lukitus yhdesuuntaisesti viivan kanssa pikanäppäimellä E.
  • Hyväksy pikanäppäimellä V.
  • Etäisyyden syöttäminen numeronäppäimillä 0-9.
  • Kumoa epäonnistunut osuus pikanäppäimellä Ctrl + Z reitityksen aikana.

Putkilinjan reititys

• Reititetään putkilinja pumpun poistolaipasta (DN 65) säiliön yhteeseen (DN 80) ja lisätään tarvittavat putkikomponentit linjaan sekä reitityksen aikana että ennen ja jälkeen reitityksen.

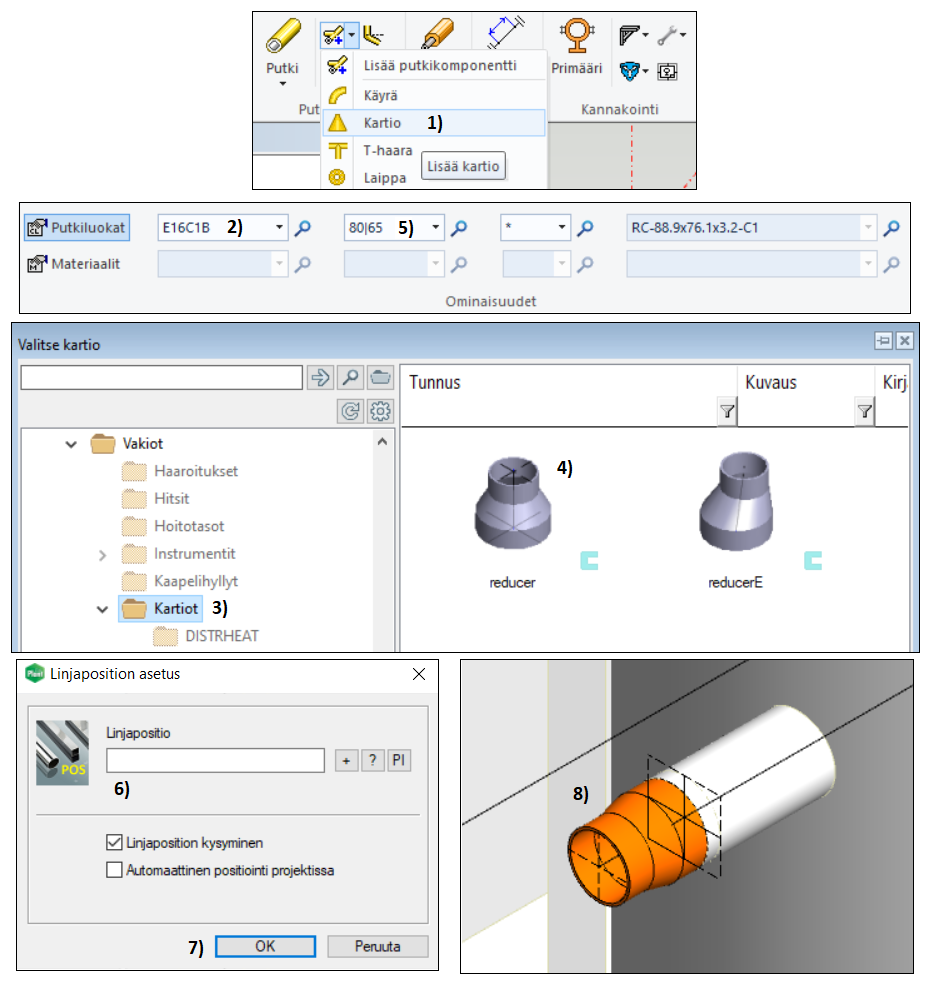

Supistuksen lisääminen säiliön yhteeseen

• Aloitetaan lisäämällä supistuskartio säiliön EXP-50-Ctank oranssiin yhteeseen (DN 80), joka on "takana". Älä sekoita tätä yhdettä säiliön sivulla olevaan yhteeseen, jonka koko on DN 65.
• Toiminto Lisää putkikomponentti > Lisää kartio, kuvassa 1).
• Valitse putkiluokaksi E16C1B (kuvassa 2)) ja nimelliskooksi (DN) 80.
• Valitse kansio Kartiot, kuvassa 3).
• Valitse putkikomponentti reducer, kuvassa 4).
• Valitse nimelliskoko 80|65, kuvassa 5).
• Osoita säiliön yhteessä oleva putkikahva ja ohjelma liittää kartion paikalleen.
• Hyväksy putkikomponentin paikka ja asento > Tilannekohtainen toiminto: OK.
• Ohjelma ehdottaa seuraavaksi kartiolle linjapositiota T001, NOZZLE-1. Tyhjennä kenttä ja kuitta näyttö OK-painikkeella, kuvassa 6) ja 7).
• Kartio on nyt paikallaan, kuvassa 8). Tilannekohtainen toiminto: Sulje.

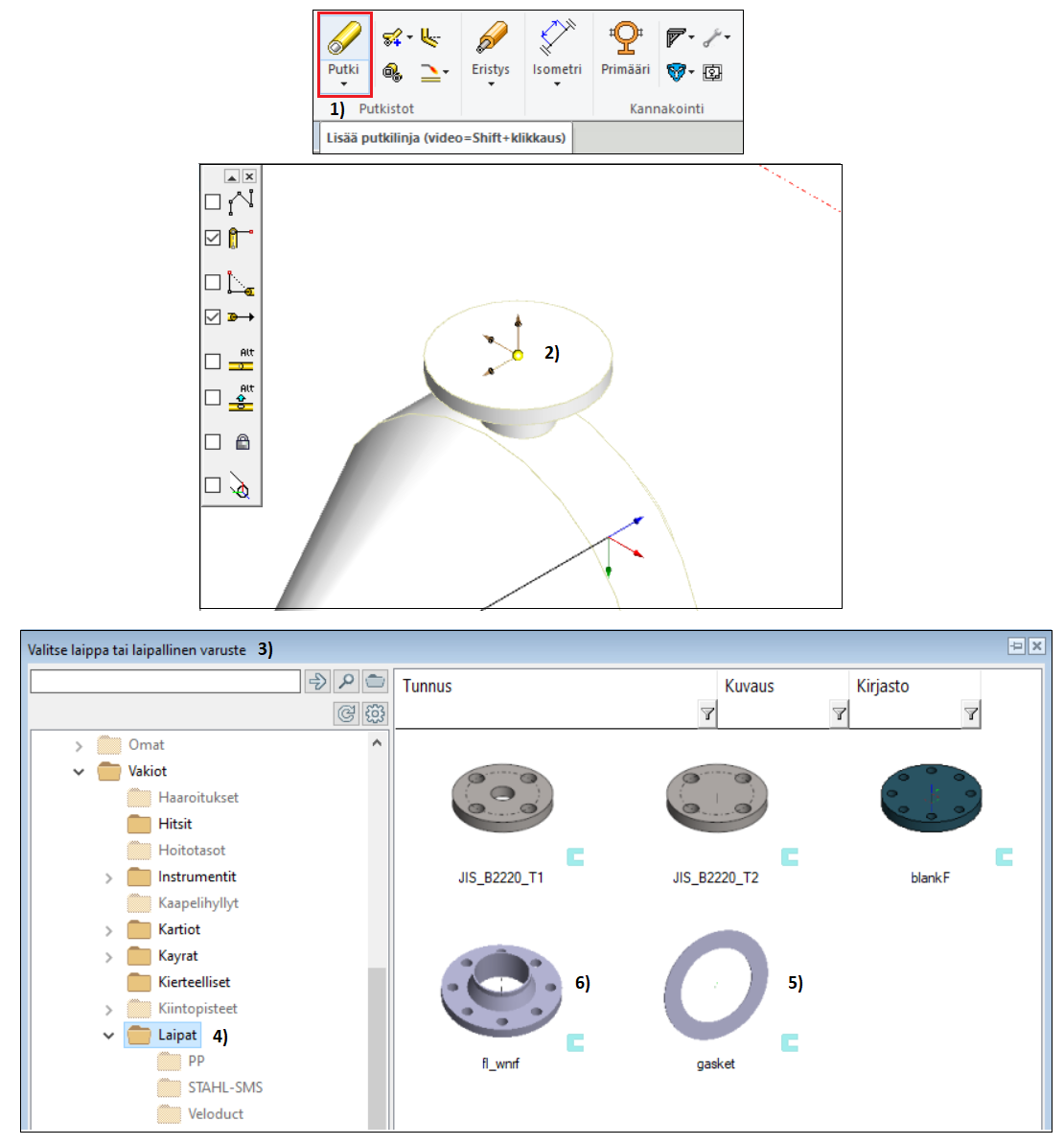

Putkilinjan reitityksen aloitus pumpun poistolaipasta

• Toiminto Lisää putkilinja, kuvassa 1) > Valitse putkiluokaksi E16C1B ja nimelliskooksi (DN) 65.

• Huom! Nimelliskoon valinta ei ole välttämätöntä, sillä ohjelma tunnistaa putkikahvan koon ja vaihtaa oikean DN-koon käyttöön.
• Osoita pumpun KSB-Etanorm-080-065-315 poistolaipassa näkyvä putkikahva, kuvassa 2).
• Valitse laippa tai laipallinen varuste -ikkuna aukeaa, sillä ohjelma tunnistaa pumpun laipasta, että kyseessä on laippaliitos, kuvassa 3).
• Kansiosta Laipat löytyy putkikomponentti gasket, kuvassa 4) ja 5). Tuplanapsauta tätä putkikomponenttia.
• Ohjelma lisää tiivisteen pumpun laippaan >Hyväksy putkikomponentin paikka ja asento > Tilannekohtainen toiminto: OK.
• Linjaposition asetus -ikkuna aukeaa.

  • Voit jättää kentän tyhjäksi tässä vaiheessa ja asettaa linjaposition myöhemmin.
  • Voit myös syöttää linjapositioksi EXP-P1.
  • Tee jompikumpi ja kuittaa näyttö OK-painikkeella.
• Valitse laippa tai laipallinen varuste -ikkuna aukeaa uudestaan > Valitse kansio Laipat > Valitse putkikomponentti fl_wnrf ja tuplanapsauta sitä, kuvassa 4) ja 6).
• Ohjelma lisää laipan tiivisteeseen >Hyväksy putkikomponentin paikka ja asento > Tilannekohtainen toiminto: OK.
• Seuraavaksi pääset reitittämään putkea.

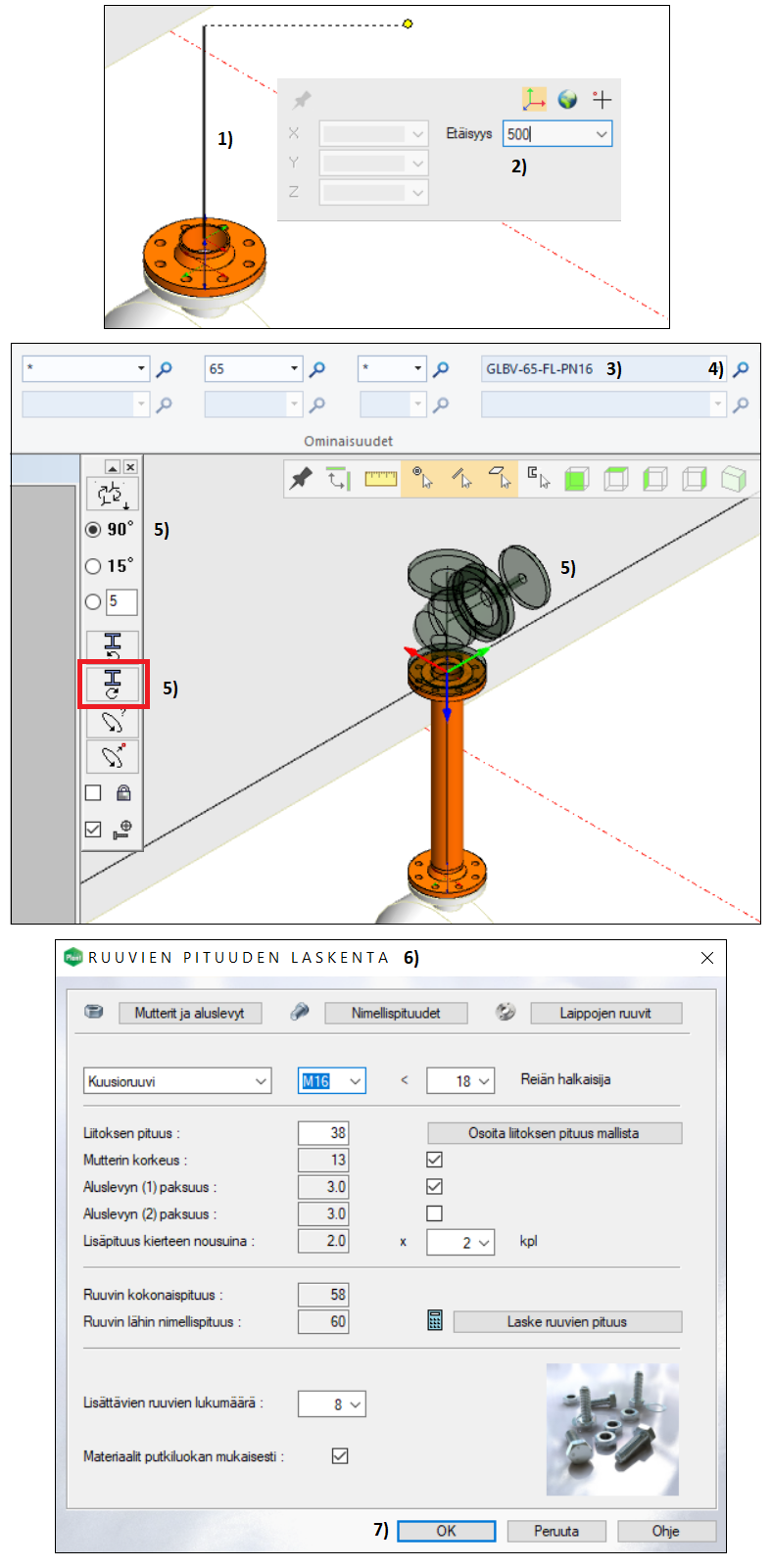

Putkilinjan reititys pumpulta venttiilille

• Putken keskilinja näkyy yhtenäisenä viivana, kun siirrät kursoria liitoskohdasta ylöspäin.
• Putken keskilinja näkyy katkoviivana, kun siirrät kursoria liitoskohdasta alaspäin.
• Siirrä kursoria niin, että näet yhtenäisen viivan, kuvassa 1).
• Syötä putken pituus näppäimistöltä käyttäen numeronäppämiä > Etäisyys = 500, kuvassa 2) > Hyväksy mitta Enter-painikkeella näppäimistöltä.
• Ohjelma mallintaa putken tämän jälkeen.
• Lisätään putken päähän laippa > Toiminto Lisää putkikomponentti > Lisää laippa.
• Valitse kansio Laipat > Valitse putkikomponentti fl_wnrf ja tuplanapsauta sitä.
• Ohjelma lisää laipan >Hyväksy putkikomponentin paikka ja asento > Tilannekohtainen toiminto: OK.
• Lisätään laippaan tiiviste.
• Valitse kansio Laipat > Valitse putkikomponentti gasket ja tuplanapsauta sitä.
• Ohjelma lisää tiivisteen >Hyväksy putkikomponentin paikka ja asento > Tilannekohtainen toiminto: OK.
• Lisätään tiivisteeseen istukkaventtiili.
• Valitse kansio Venttiilit> Valitse putkikomponentti GlobeV_FL ja tuplanapsauta sitä.
• Varmista, että venttiilin nimike on GLBV-65-FL-PN16, kuvassa 3). Mikäli kentässä näkyy jokin muu nimike, niin napsauta suurennuslasista ja valitse kyseinen putkikomponentti, kuvassa 4).
• Kierrä istukkaventtiili kerran 90 astetta oikealle, jolloin käsipyörän varsi osoittaa y-akselin suuntaan, kuvassa 5).
• Hyväksy putkikomponentin paikka ja asento > Tilannekohtainen toiminto: OK.
• Ohjelma tunnistaa laippaparin ja avaa ikkunan Ruuvien pituuden laskenta, kuvassa 6).
• Ohjelma laskee automaattisesti näiden laippojen pulttipintojen välisen etäisyyden ja tarjoaa sopivia liitoskomponentteja, mikäli putkiluokalle on määritetty liitoskomponentit.
• Kuittaa ikkuna Ruuvien pituuden laskenta OK-painikkeella, kuvassa 7).
• Lisää seuraavaksi tiiviste ja kauluslaippa kuten edellä tehtiin.

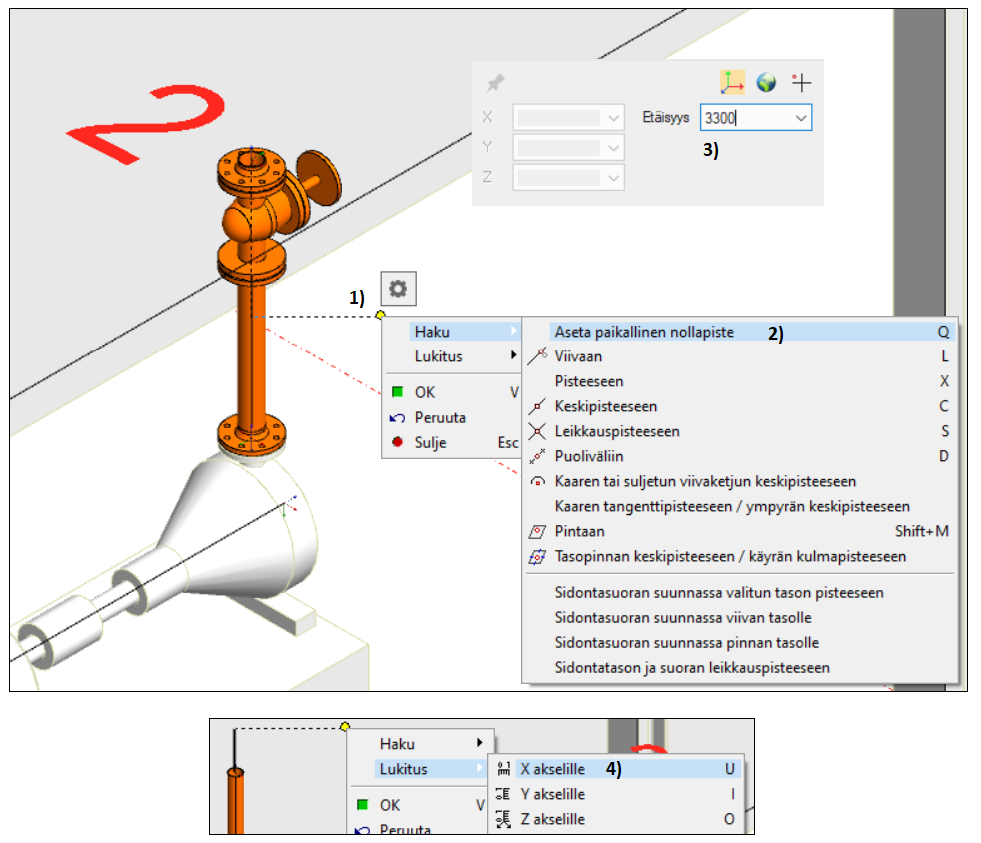

Putkilinjan koron määrittäminen

• Mallin geometriaa voi hyödyntää putkilinjan reitittämisen aikana monin tavoin.
• Toiminto Putkilinjan lisäys pitäisi yhä olla aktiivisena.
• Siirrä kursoria niin, että voit näyttää rakennuksen lattian, kuvassa 1). Kursorin ristin oikeaan alakulmaan tulee tason symboli, kun osoitat tasoa.
• Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q), kuvassa 2).
• Varmista, että putken keskilinjan pää on lattian yläpuolella > Syötä etäisyys näppäimistöltä käyttäen numeronäppämiä > Etäisyys = 3300, kuvassa 3) > Hyväksy mitta Enter-painikkeella näppäimistöltä.
• Putken pää on nyt 3300 mm korkeudella lattian pinnasta.
• Tilannekohtainen toiminto: Lukitus > X akselille (U), kuvassa 4).
• Syötä etäisyys näppäimistöltä käyttäen numeronäppämiä > Etäisyys = 1150 > Hyväksy mitta Enter-painikkeella näppäimistöltä.

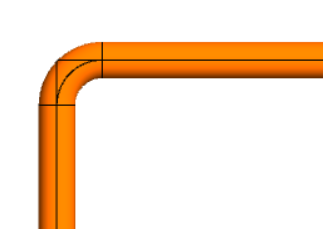

• Ohjelma lisää käyrän suorien osuuksien väliin automaattisesti.

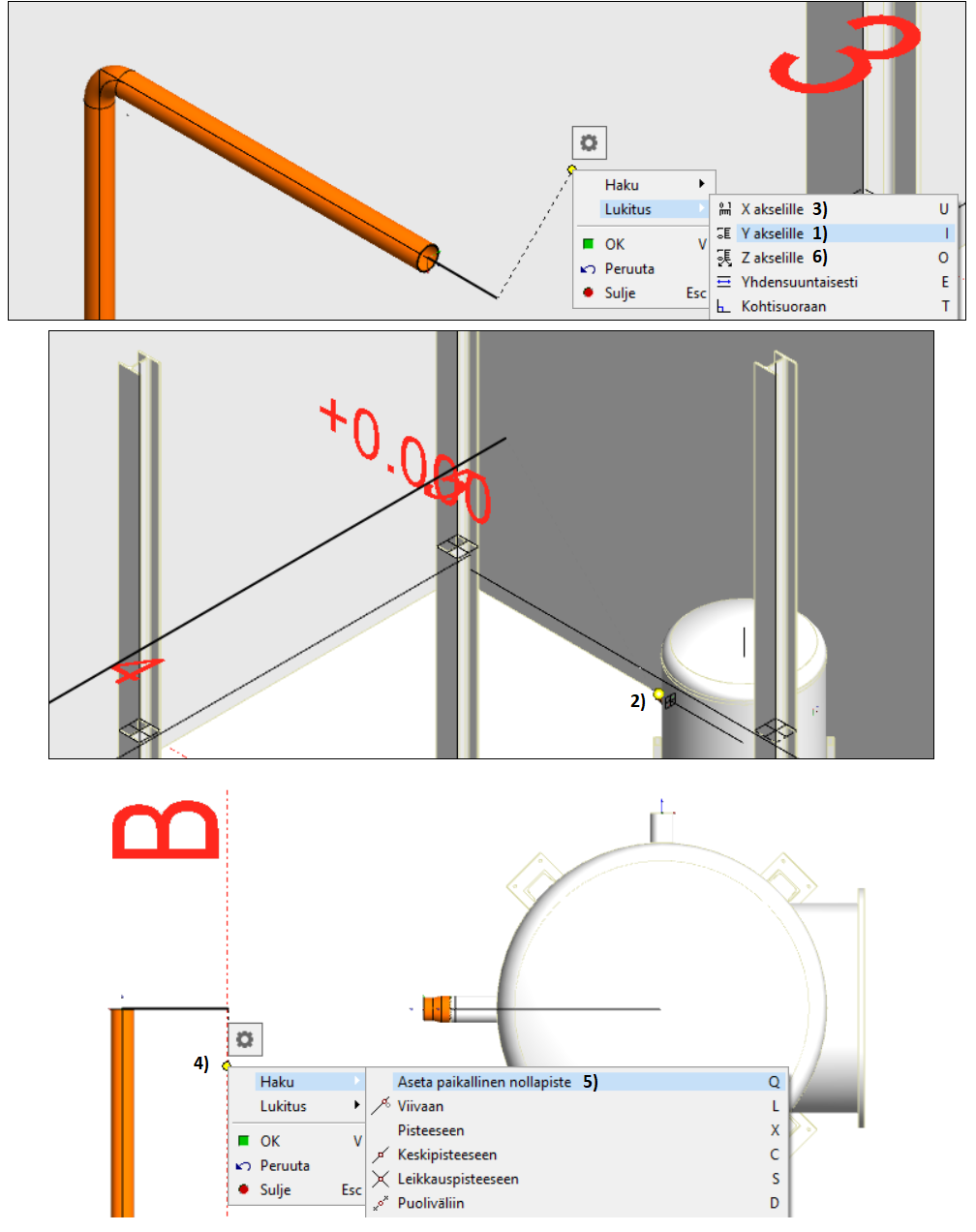

Putkilinjan reitittäminen säiliölle asti

• Jatketaan putkilinjan reitittämistä.
• Tilannekohtainen toiminto: Lukitus > Y akselille (I), kuvassa 1).
• Siirrä kursori supistuskartion putkikahvalle ja napsauta hiiren vasenta painiketta, kuvassa 2).
• Putken pää on nyt kahvan tasalla 3300 mm korkeudessa.
• Tilannekohtainen toiminto: Lukitus > X akselille (U), kuvassa 3).
• Siirrä kursori linjaviivan B kohdalle, kuvassa 4) >Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q), kuvassa 5).
• Varmista, että putken keskilinjan pää linjaviivan B oikealla puolella > Syötä etäisyys näppäimistöltä käyttäen numeronäppämiä > Etäisyys = 200 > Hyväksy mitta Enter-painikkeella näppäimistöltä.
• Tilannekohtainen toiminto: Lukitus > Z akselille (O), kuvassa 6).
• Siirrä kursori supistuskartion putkikahvalle ja napsauta hiiren vasenta painiketta.
• Siirrä kursori uudestaan supistuskartion putkikahvalle ja napsauta hiiren vasenta painiketta.

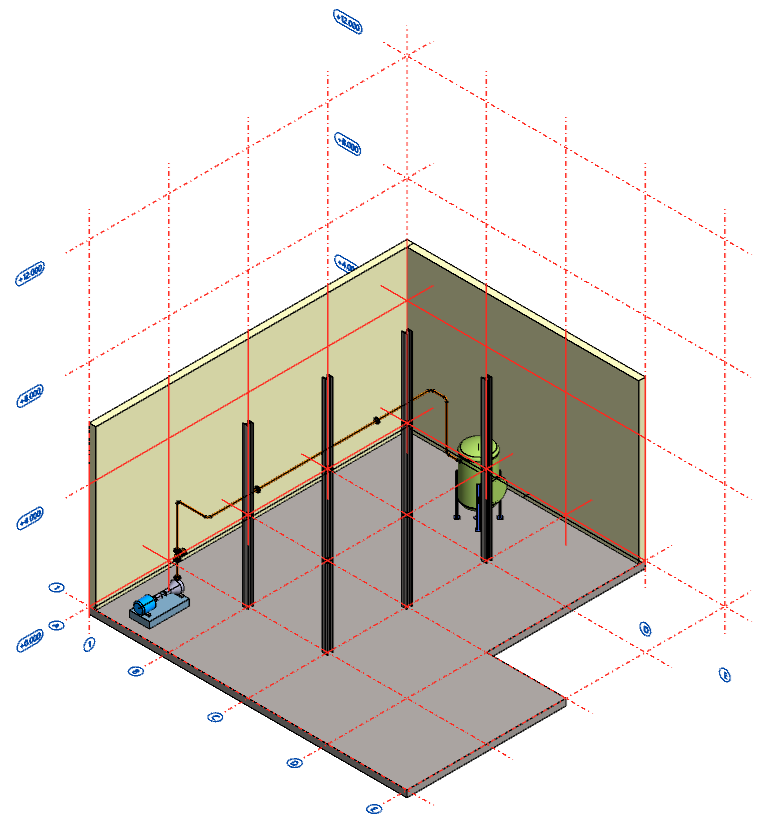

• Nyt putkilinja on "perillä". Voit sammuttaa putkenvedon > Tilannekohtainen toiminto: Sulje.

Putkilinjan kiinnittäminen paikoilleen

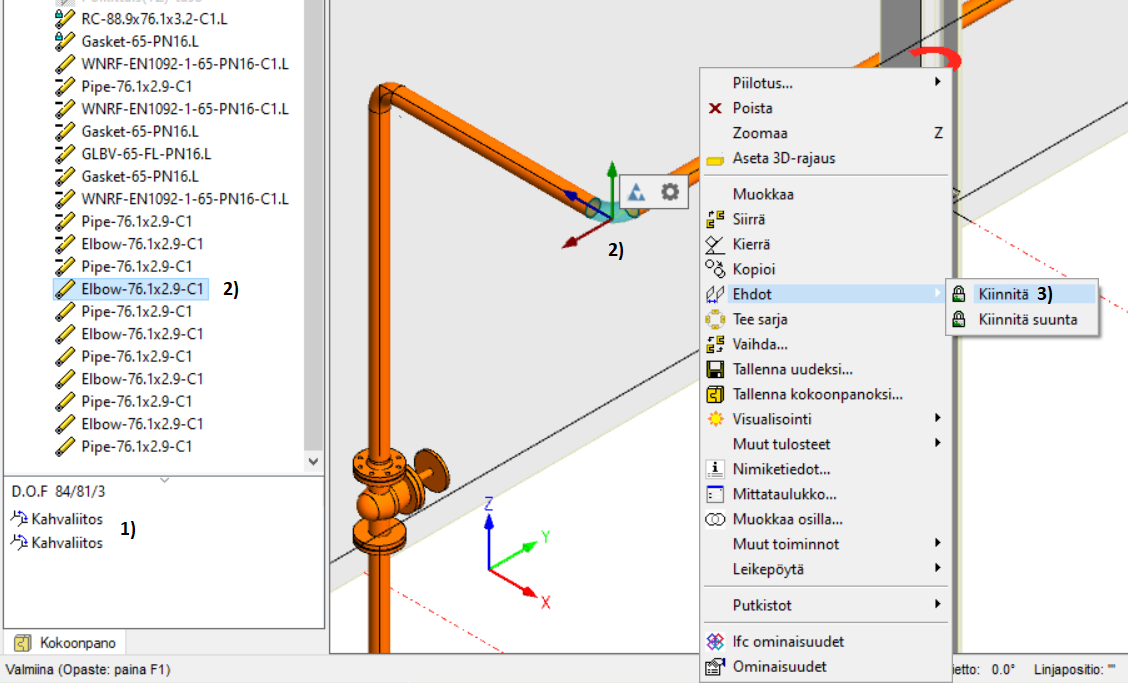

• Putkikomponentit saavat liitoskohtiin automaattisesti ehdon Kahvaliitos, kuvassa 1).
• Kahvaliitokset pitävät putkikomponentit kiinni toisissaan, mutta ne eivät sido niitä ympäristöön.
• On suositeltavaa kiinnittää muutama keskeinen putkikomponentti paikoilleen.
• Valitse mallista tai kokoonpanopuusta yksi käyristä, joka on 3300 mm korkeudella, kuvassa 2) > Tilannekohtainen toiminto: Ehdot > Kiinnitä, kuvassa 3).
• Voi halutettasi kiinnittää myös esimerkiksi venttiilin paikoilleen.

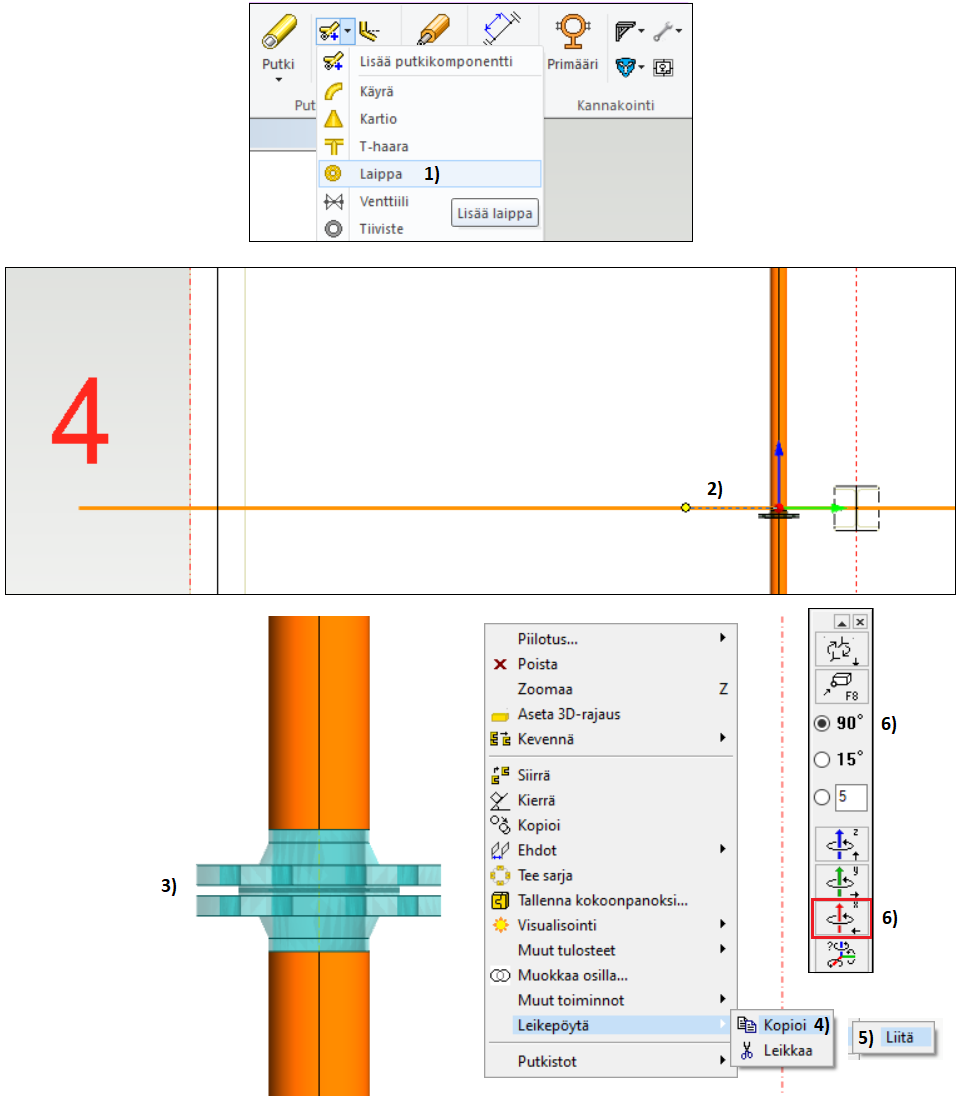

Laippaliitoksen lisääminen putkilijalle jälkikäteen

• Toiminto Lisää putkikomponentti > Lisää laippa, kuvassa 1).
• Valitse putkiluokaksi E16C1B ja nimelliskooksi (DN) 65.
• Valitse kansio Laipat.
• Valitse putkikomponentti fl_wnrf ja tuplanapsauta putkikomponenttia.
• Laippa on nyt kursorin päässä.
• Siirrä kursori putkilinjan keskiviivan päälle ja napsauta hiiren vasenta painiketta.
• Laippa kulkee nyt putkilinjan suoran osuuden keskiviivan suuntaisesti, kun siirrät kursoria.
• Siirrä kursori linjaviivan 4 kohdalle, kuvassa 2) >Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q).
• Siirrä kursoria kohti pumppua ja syötä laipan etäisyys linjaviivasta käyttäen numeronäppämiä näppäimistöltä > Etäisyys = 750 > Hyväksy mitta Enter-painikkeella näppäimistöltä.
• Lisää tiiviste, laippa ja kiinnitystarvikkeet.
• Tilannekohtainen toiminto: Sulje.
• Ohjelma katkaisee putken ja jakaa sen kahteen osaan, kun laippapari on lisätty linjalle.

Laippaliitoksen lisääminen putkilijalle jälkikäteen leikepöydän kautta

• Valitse juuri lisäämäsi laipat ja tiiviste joko mallista tai kokoonpanopuusta, kuvassa 3).
• Tilannekohtainen toiminto: Leikepöytä > Kopioi, kuvassa 4).
• Liitä laippapari kokoonpanoon > Tilannekohtainen toiminto: Leikepöytä > Liitä, kuvassa 5).
• Laippapari on nyt kursorin päässä. Mikäli sininen nuoli osoittaa pumpun suuntaan, niin kaikki on hyvin.
• Mikäli sininen nuoli osoittaa säiliön suuntaan, niin kierrä laippaparia kahdesti 90 astetta X-akselin ympäri, kuvassa 6).
• Siirrä kursori putkilinjan keskiviivan päälle ja napsauta hiiren vasenta painiketta.
• Laippa kulkee nyt putkilinjan suoran osuuden keskiviivan suuntaisesti, kun siirrät kursoria.
• Siirrä kursori linjaviivan 2 kohdalle >Tilannekohtainen toiminto: Haku > Aseta paikallinen nollapiste (Q).
• Siirrä kursoria poispäin pumppusta ja syötä laipan etäisyys linjaviivasta käyttäen numeronäppämiä näppäimistöltä > Etäisyys = 750 > Hyväksy mitta Enter-painikkeella näppäimistöltä.
• Tilannekohtainen toiminto: Sulje.
• Toinen laippapari on nyt paikallaan.

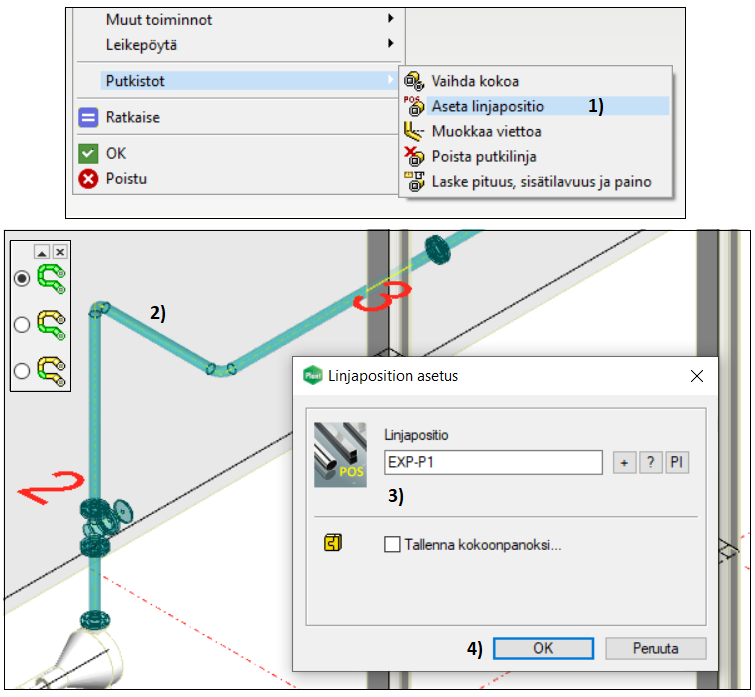

Putkilinjan linjaposition määrittäminen

• Mikäli et aiemmin määrittänyt linjapositioita linjallesi, tee se nyt.
• Tilannekohtainen toiminto: Putkistot > Aseta linjapositio, kuvassa 1).
• Osoita mikä tahansa putkikomponentti linjasta ja ohjelma merkkaa linjan, kuvassa 2).
• Syötä Linjapositio-kenttään linjan positio EXP-P1 ja kuittaa ikkuna OK-painikkeella, kuvassa 3) ja 4).
• Tilannekohtainen toiminto: Sulje.
• Putkilinja on nyt positioitu.

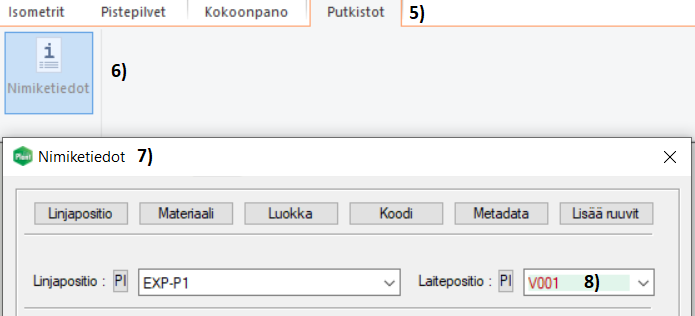

Venttiilin laiteposition määrittäminen

• Venttiilin laitepositio (varustepositio) tulee näkyviin isometripiirustukseen.
• Valitse venttiili joko mallista tai kokoonpanopuusta > Putkistot-välilehti aukeaa, kuvassa 5).
• Työkalu Nimiketiedot > Nimiketiedot-ikkuna aukeaa, kuvassa 6) ja 7).
• Kirjoita kenttään Laitepositio venttiiliin positio V001, kuvassa 8).
• Sulje Nimiketiedot-ikkuna OK-painikkeella.

Tallenna malli

• Palaa pääkokoonpano tasolle > Työikkuna > Hiiren oikea painike  > OK. Tämä tallentaa samalla alikokoonpanoon tehdyt muutokset arkistoon.
• Tallenna myös pääkokoonpano: Tiedosto> Tallenna tai napsauta



  tai näppämistöltä



  +



  .

Voit ladata tästä tarvittaessa harjoituksen 4 lopputuloksen (EXP-PIPELINES.vxz). (324 KB)

Tämä siirtopaketti perustaa projektin EXP ja ja lisää arkistoon mallit EXP-PIPELINES.

Mikäli teit jo harjoituksen itse, niin tämän siirtopaketin käyttö ei ole suositeltavaa ellet nimennyt projektiasi ja mallejasi eri tavalla kuin harjoituksessa kehotettiin.
